迪塞拉台钳精密工装夹具结构设计

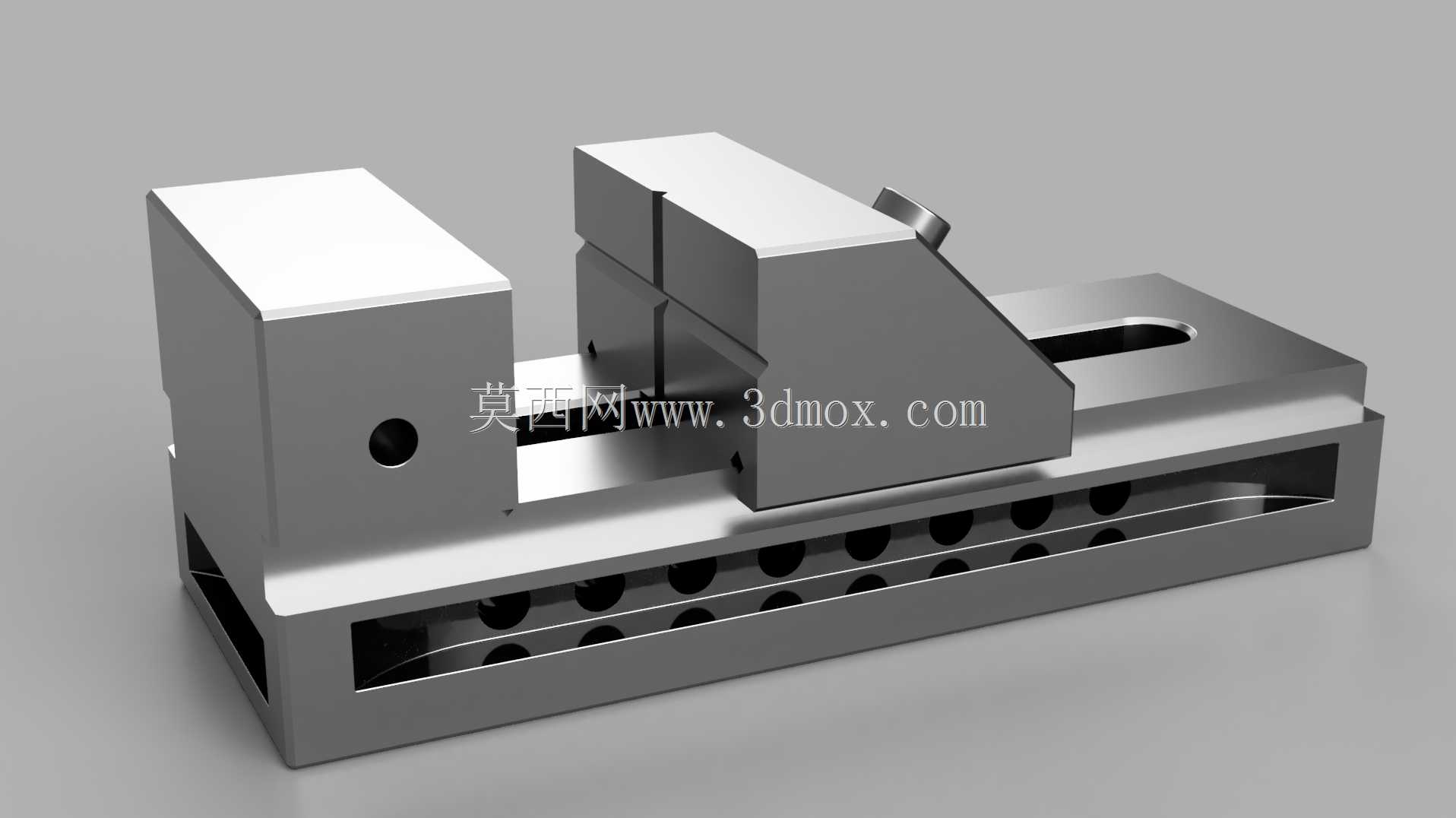

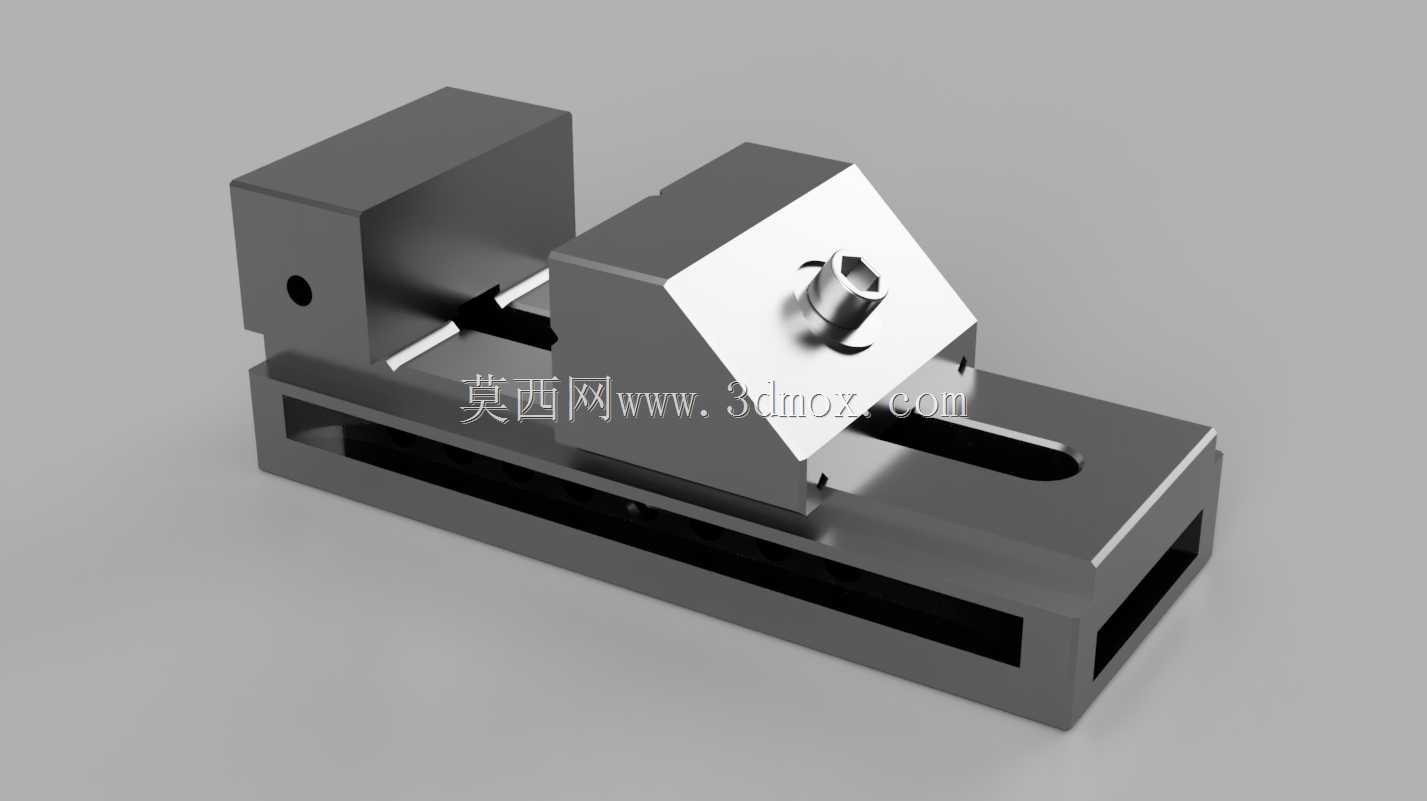

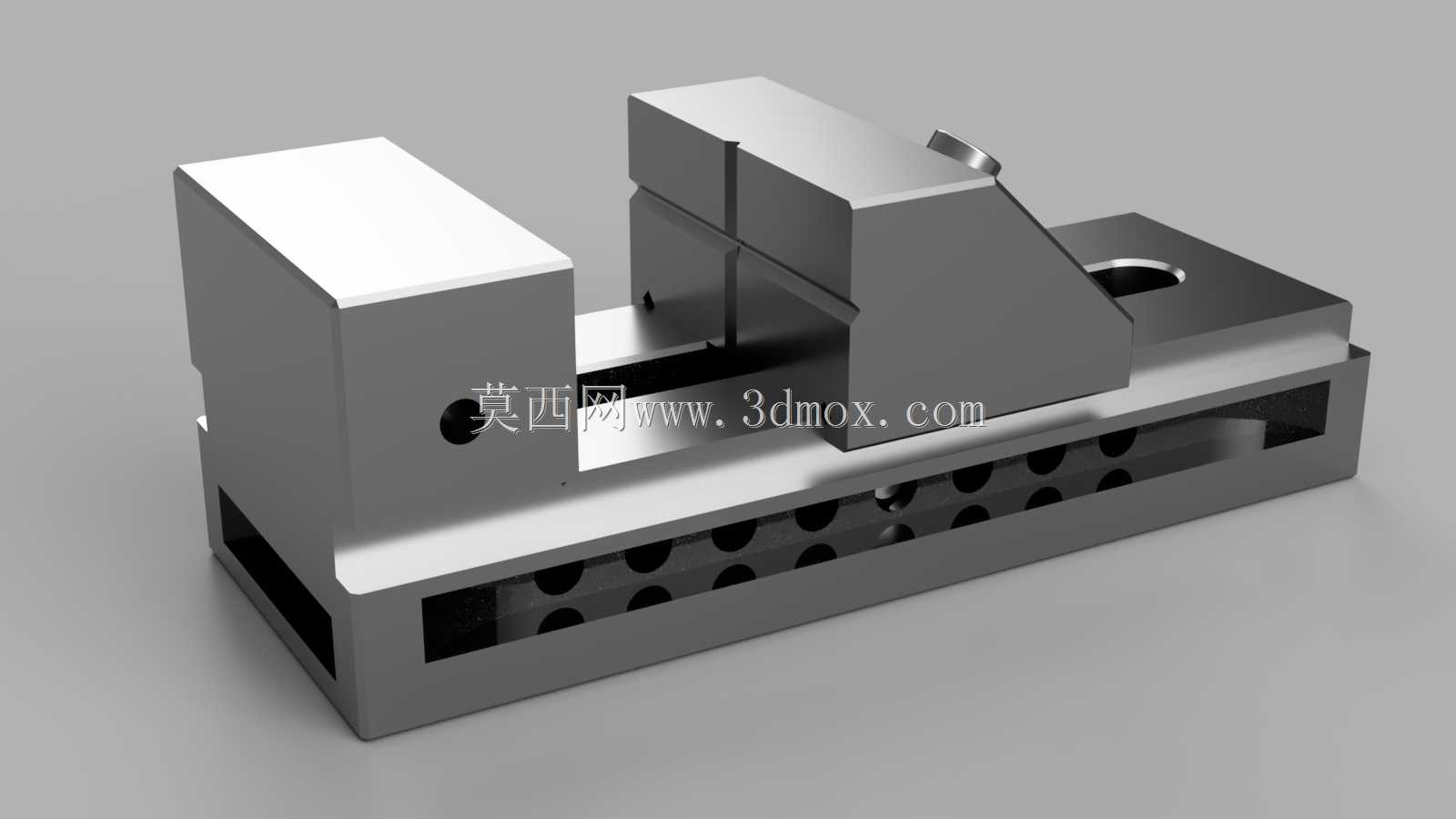

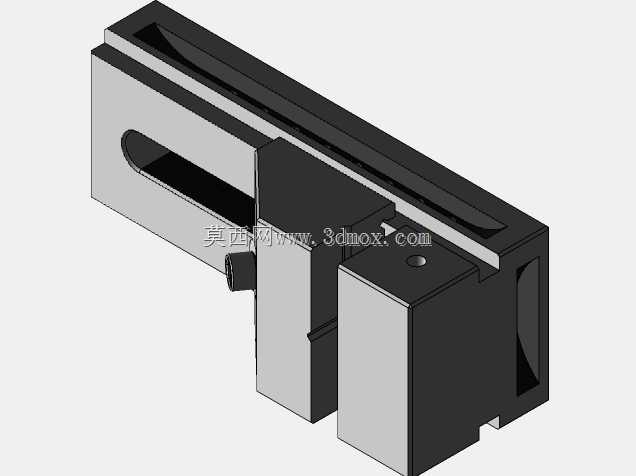

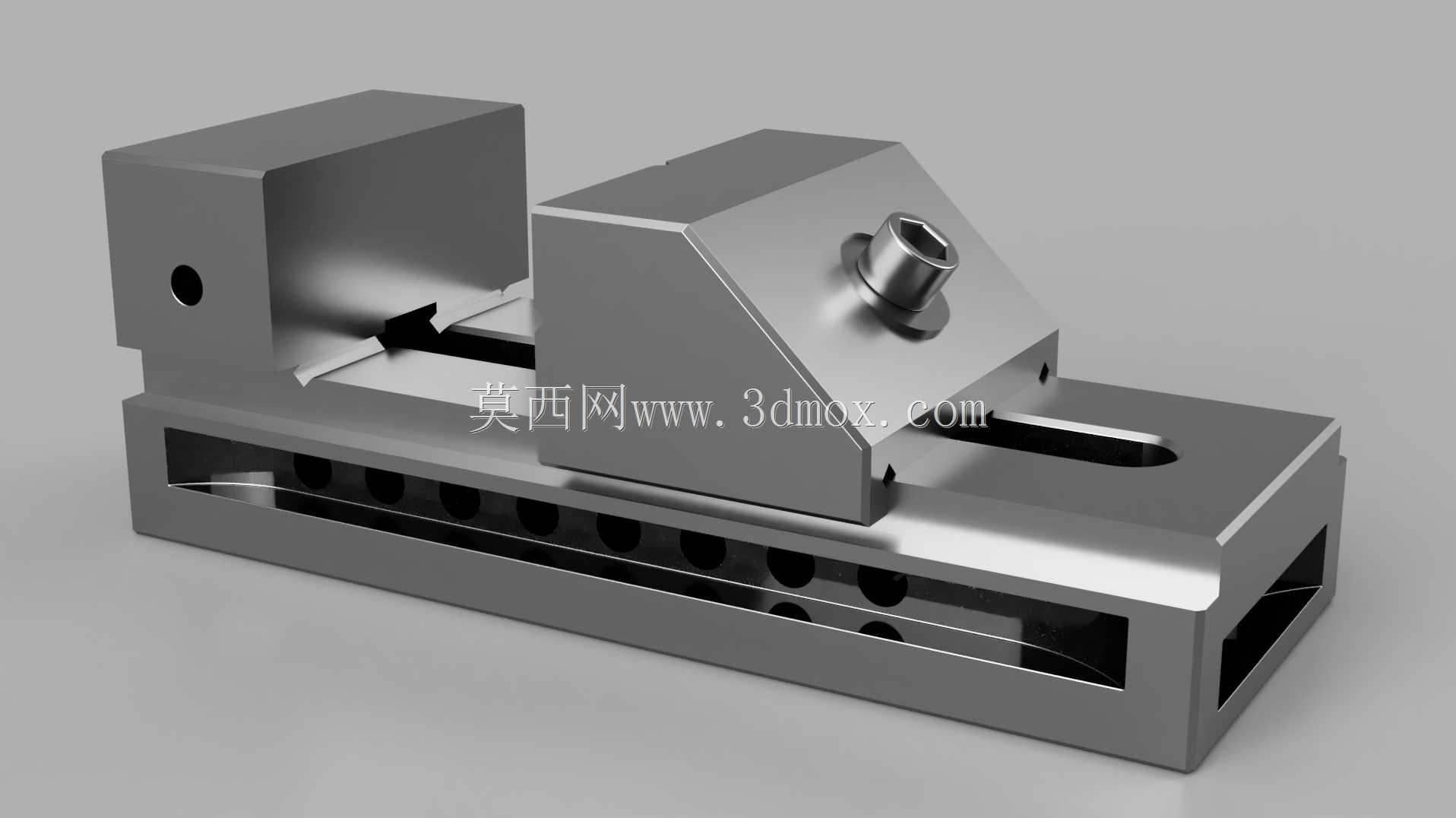

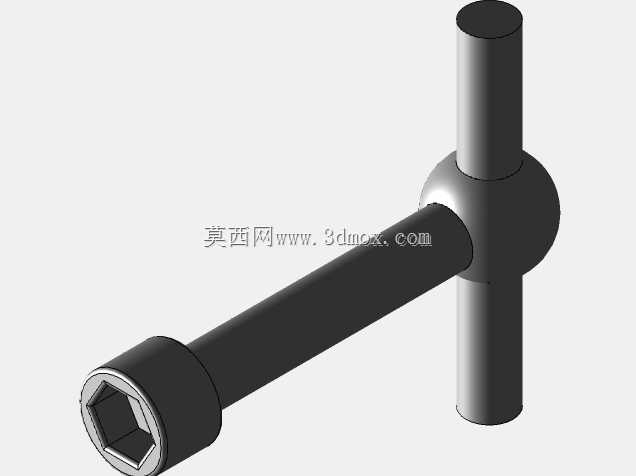

车间里小型精密零件装夹常遇到钳口平行度偏差、夹持行程冗余不足、锁紧后钳身窜动的问题，这款台钳的结构设计恰好对准这些加工场景里的实际痛点。固定钳身的长槽导轨做了等距减重孔排布，不是单纯为了抠减材料重量，每处孔位的间距都匹配常见小型零件的装夹定位基准，加工时能直接借助孔位插入定位销，省去反复打表找正的步骤。活动钳块的斜向锁紧结构没有沿用传统侧顶丝杆的方案，内六角锁紧螺栓的施力方向垂直于斜楔贴合面，锁紧时产生的下压力会把活动钳块牢牢压在导轨面上，完全避免普通台钳锁紧时钳口上翘的通病，哪怕夹持薄片状的硬质合金试件，钳口上下沿的夹持力差也能控制在极小范围内。钳身侧面的定位孔做了铰削精加工，孔与导轨面的垂直度公差控制在0.01mm以内，配合工装板上的定位销使用时，整台台钳可以快速在多台机床上流转换装，不需要重新校准钳口与机床主轴的相对位置。导轨面的边缘做了微小的倒角过渡，不是常规的去毛刺处理，倒角角度刚好匹配磨床加工时的砂轮越程槽尺寸，量产时导轨面的精磨工序可以一次走刀完成，不会出现边缘磨削烧蚀的问题。活动钳块与导轨的配合间隙选了H7/g6的小间隙配合，既保证滑动时无卡顿，又能控制锁紧后的钳口偏移量，哪怕频繁开合使用，导轨面的磨损也会均匀分布，不会出现局部凹陷导致的装夹精度衰减。钳口的夹持面没有做滚花纹理，而是留了平整的精加工面，针对不同材质的工件可以快速更换定制钳口贴片，软质铝件、脆性陶瓷件装夹时不会留下压痕，钢制零件装夹时也不会因为滚花嵌入工件表面造成拆卸困难。整台台钳的结构没有多余的装饰性设计，每一处几何特征都对应加工场景里的实际需求，哪怕是底部的镂空槽，也刚好适配机床工作台上的T型槽螺栓安装位置，装夹时不需要额外加装垫块就能直接固定。
