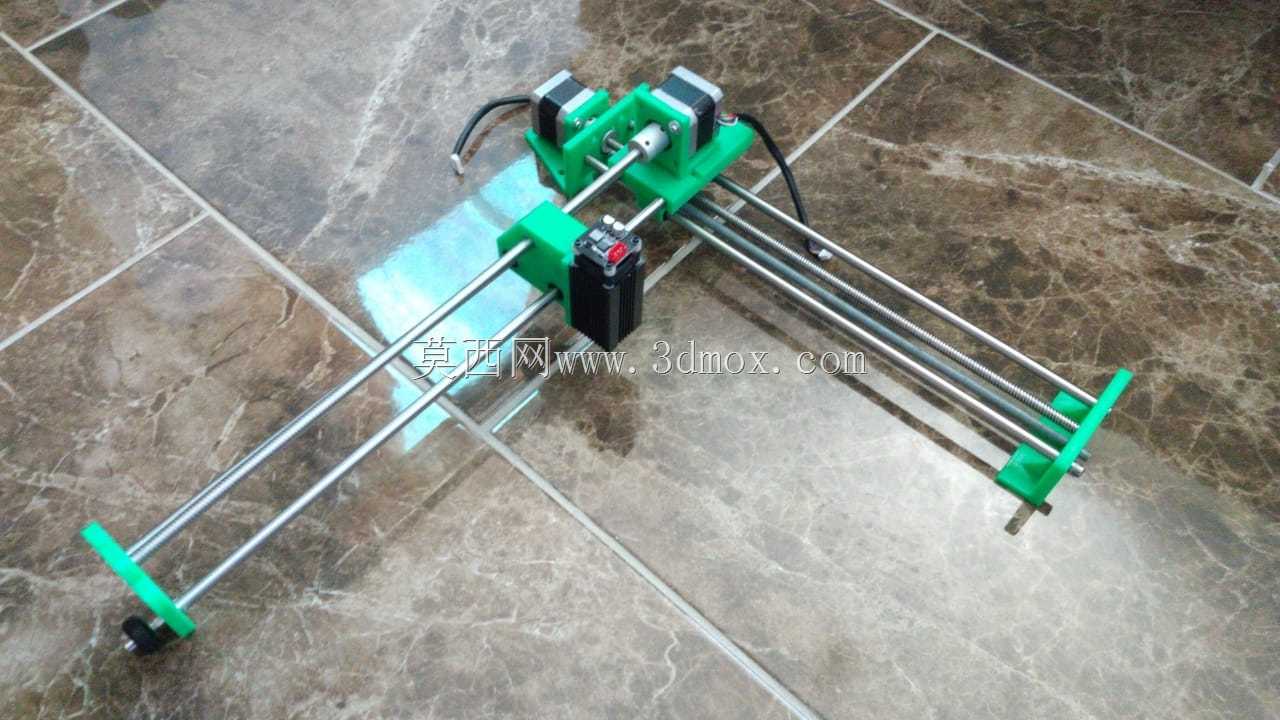

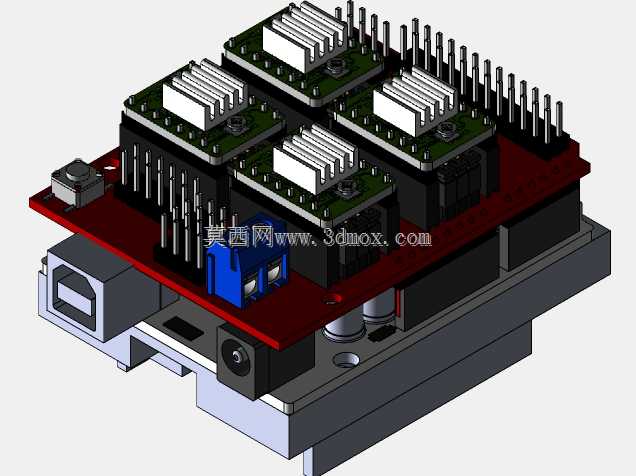

基于Arduino与GRBL的数控激光雕刻设备

项目分类:雕刻机 发布时间:2021-03-10 ID:123102
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备
  • 基于Arduino与GRBL的数控激光雕刻设备

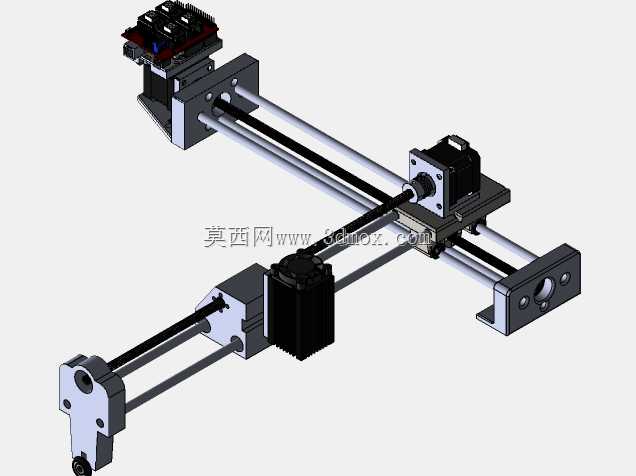

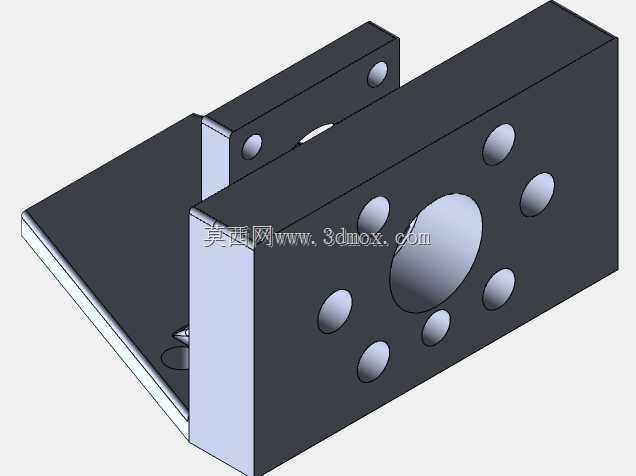

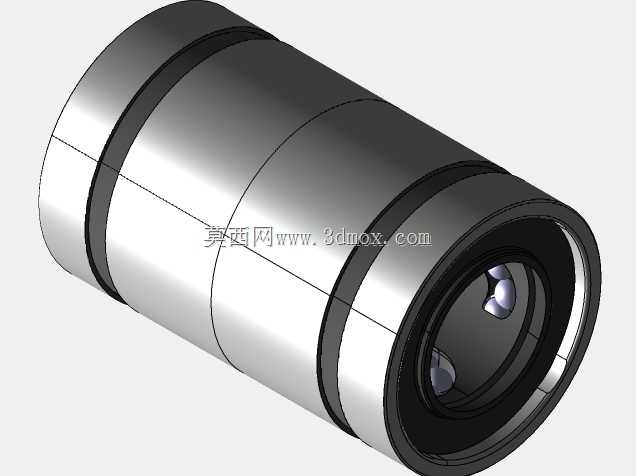

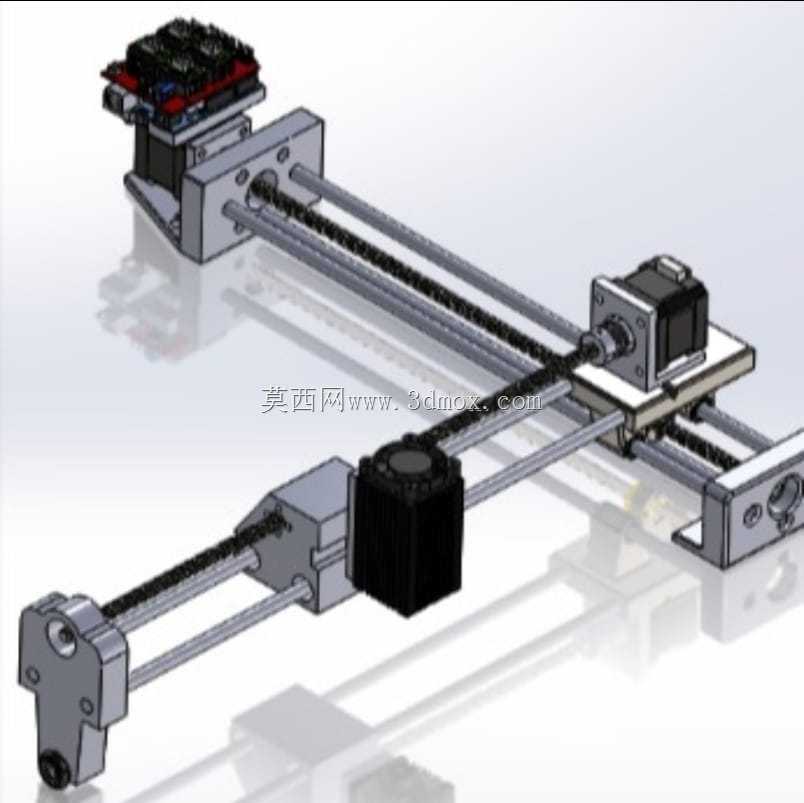

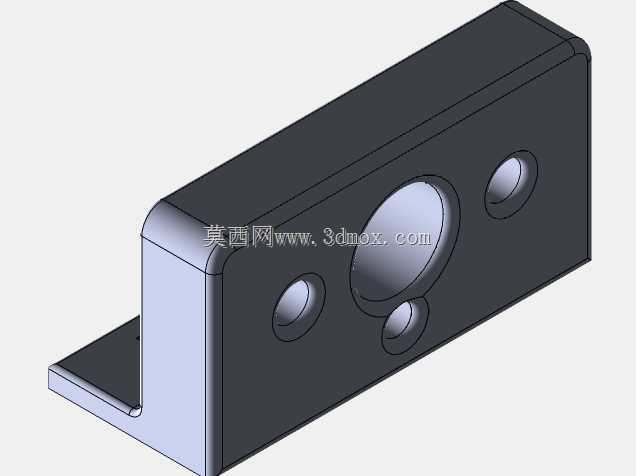

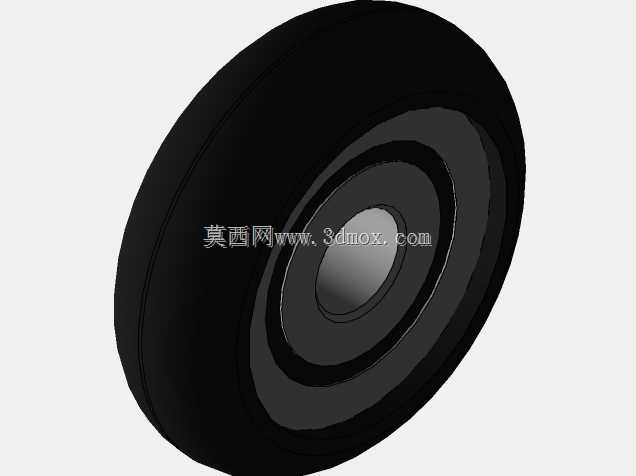

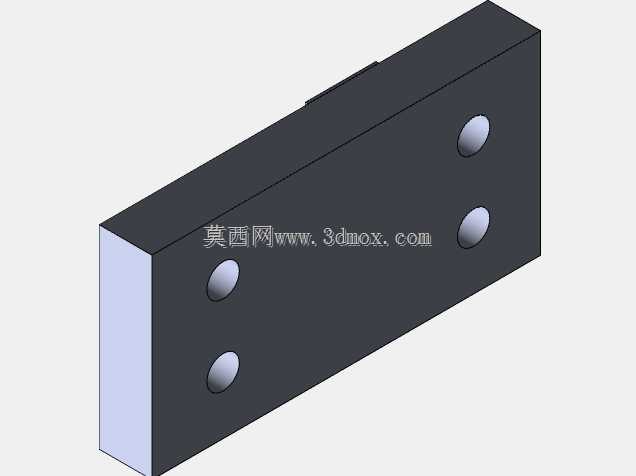

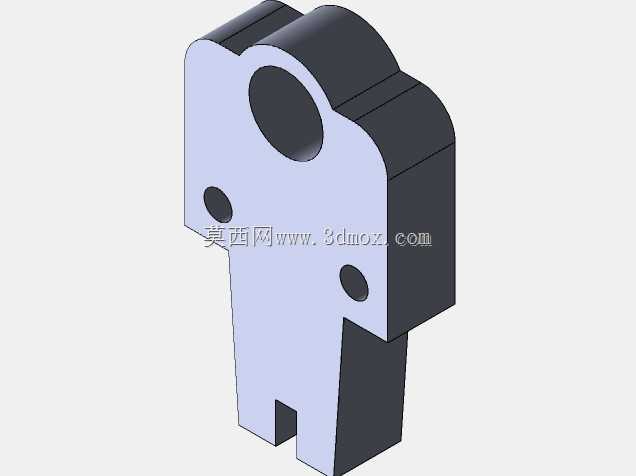

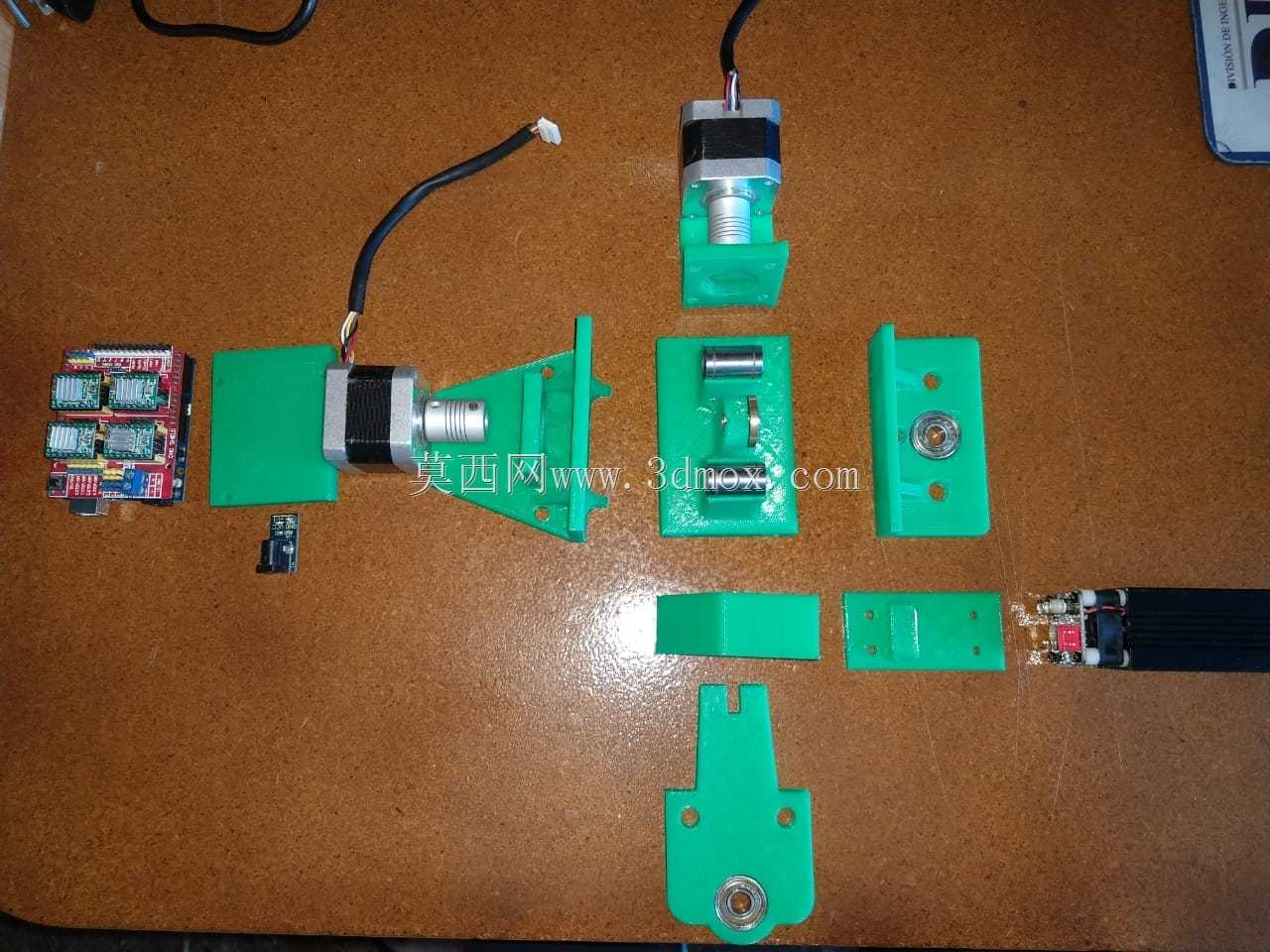

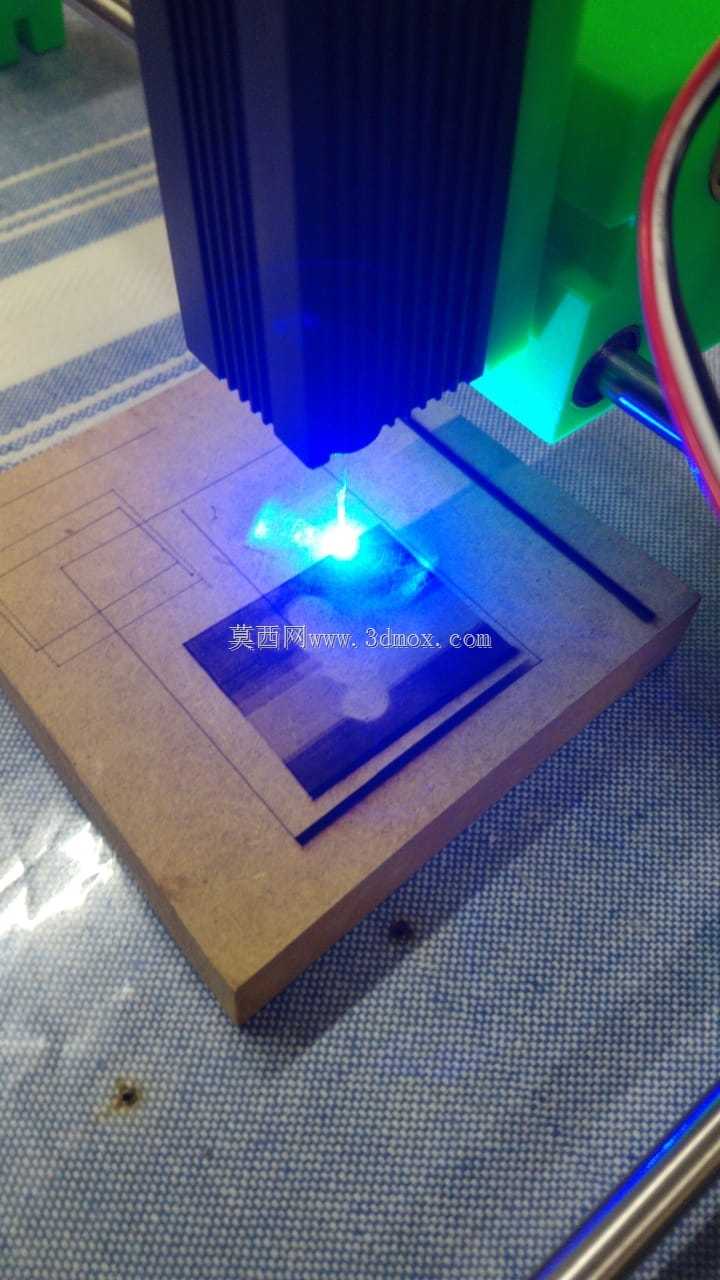

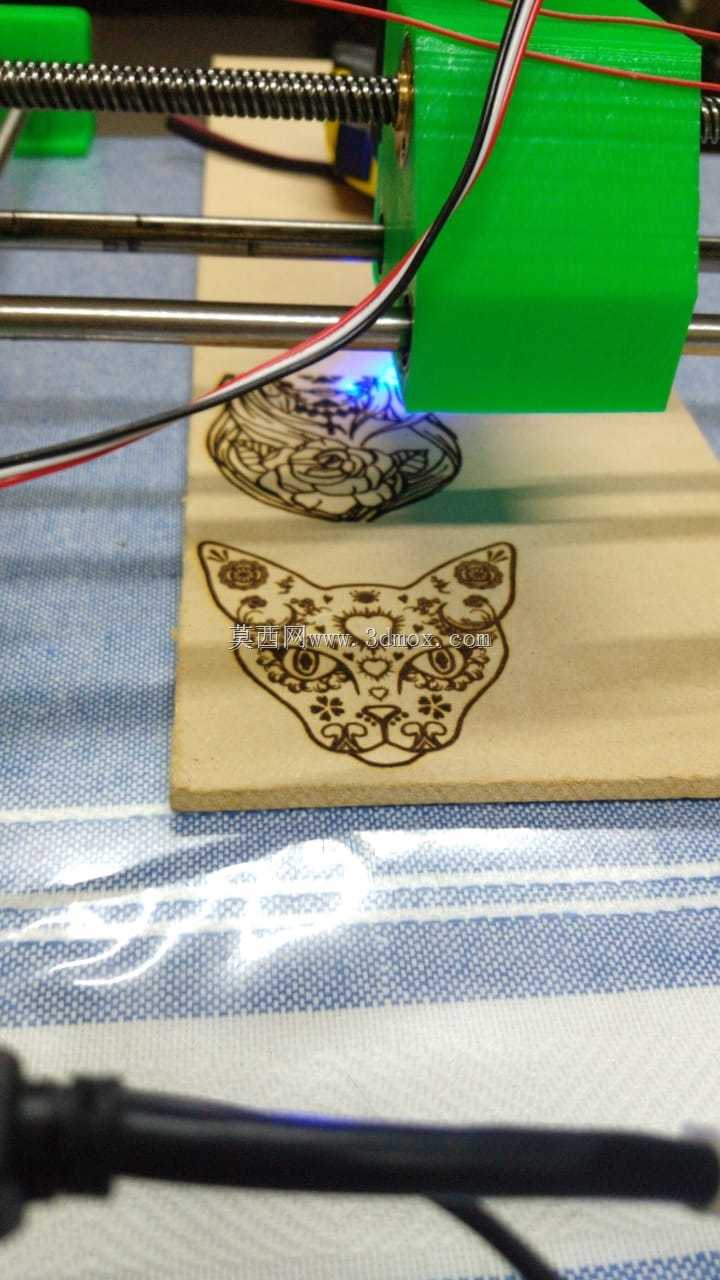

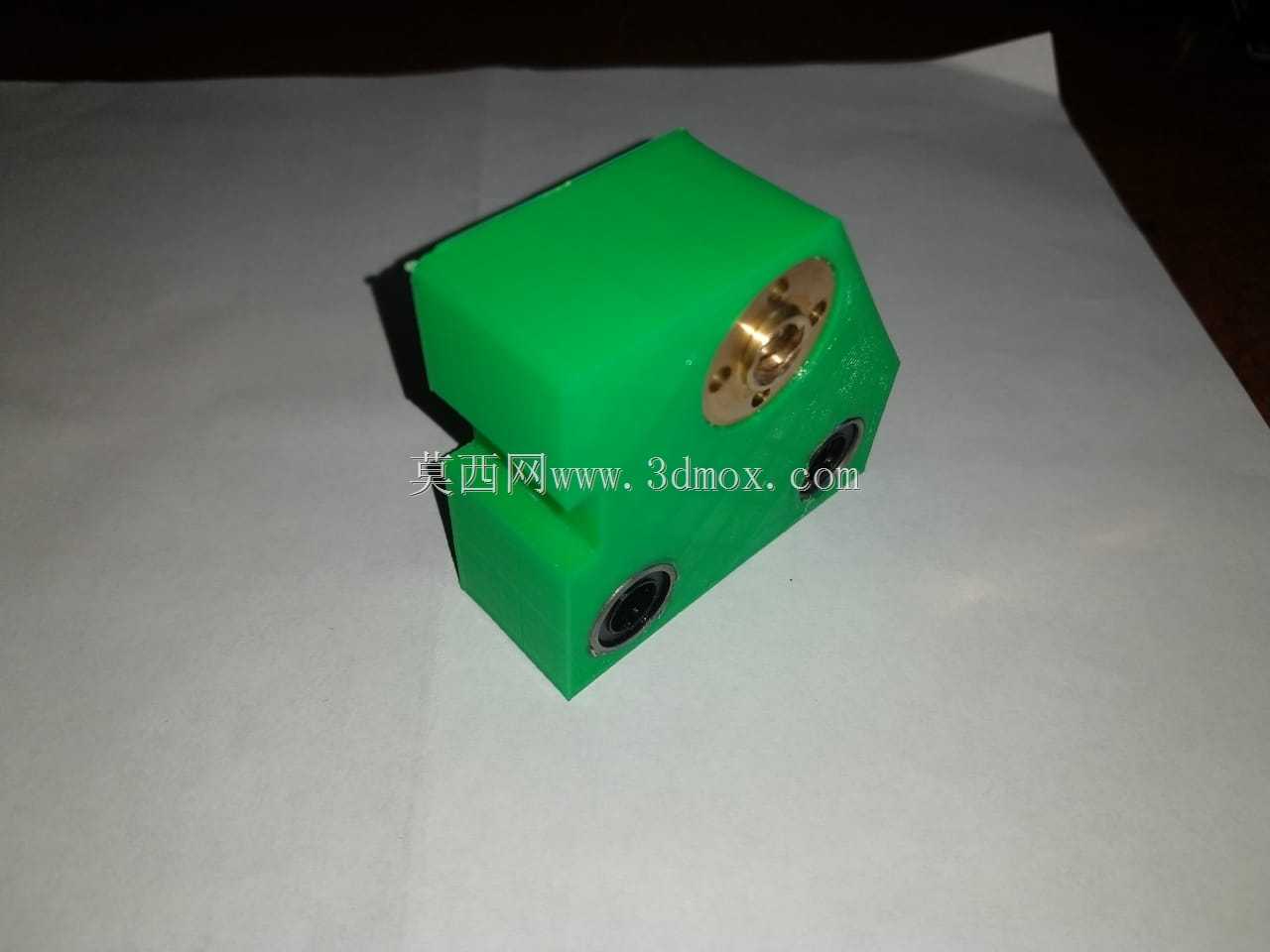

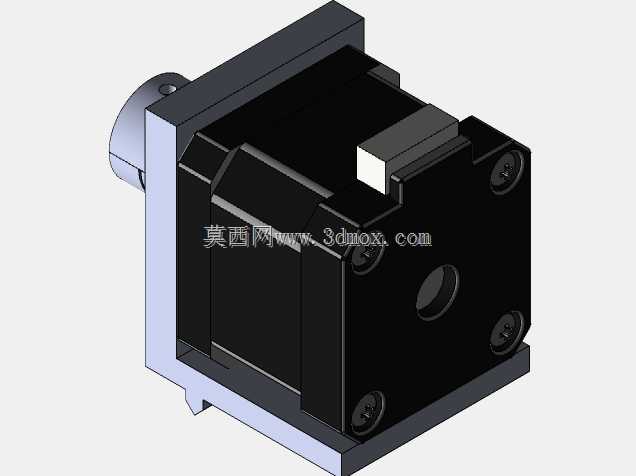

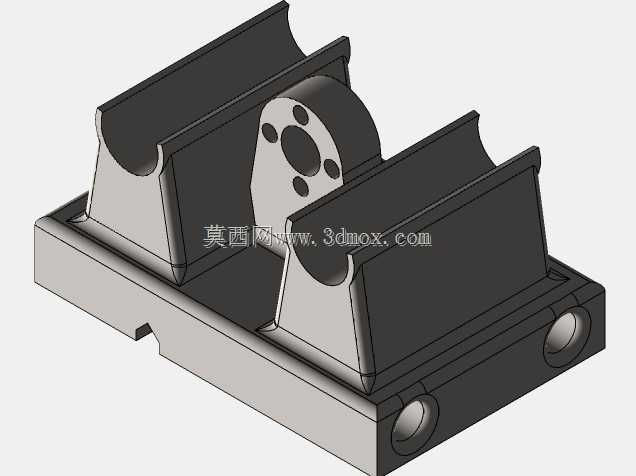

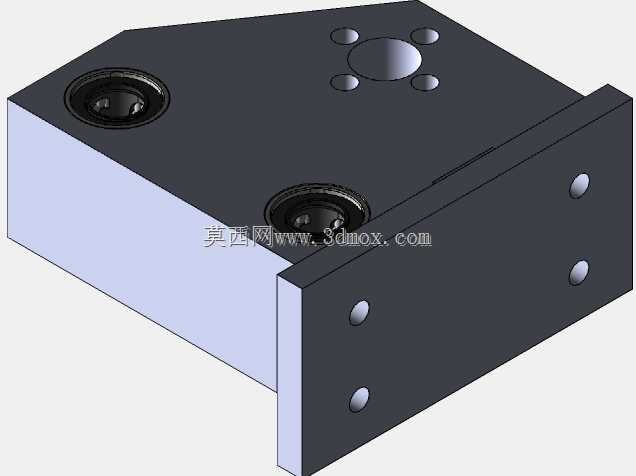

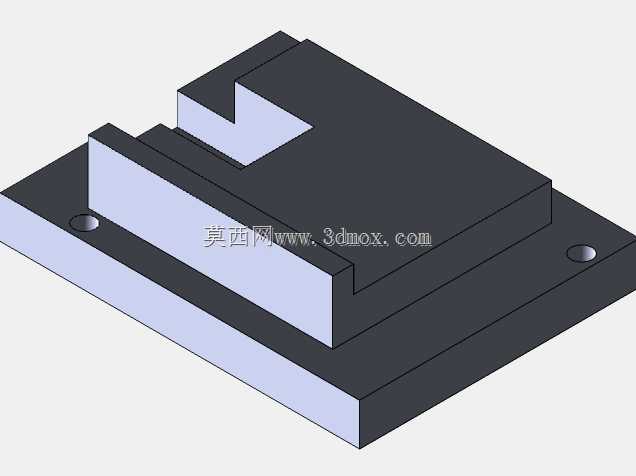

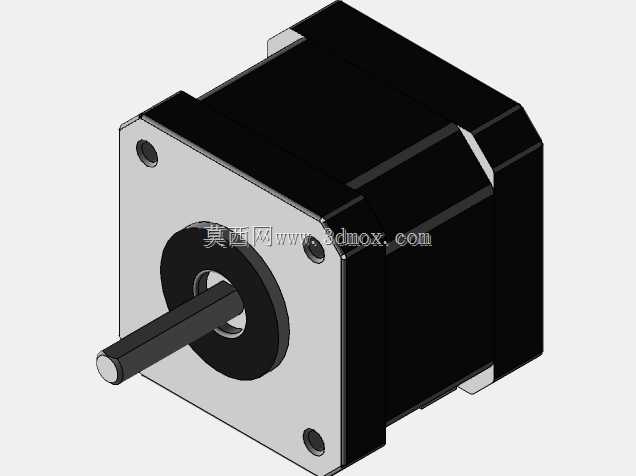

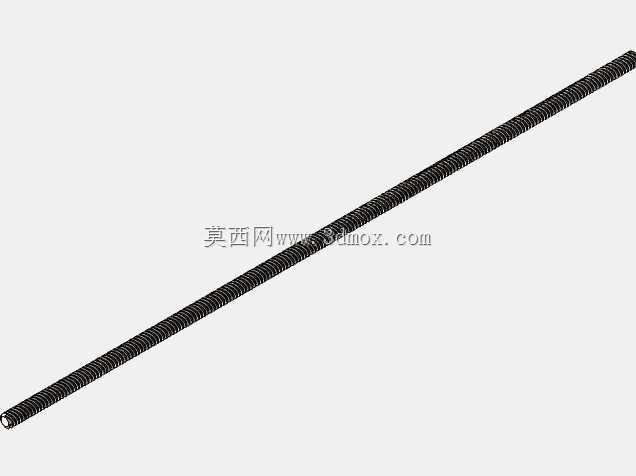

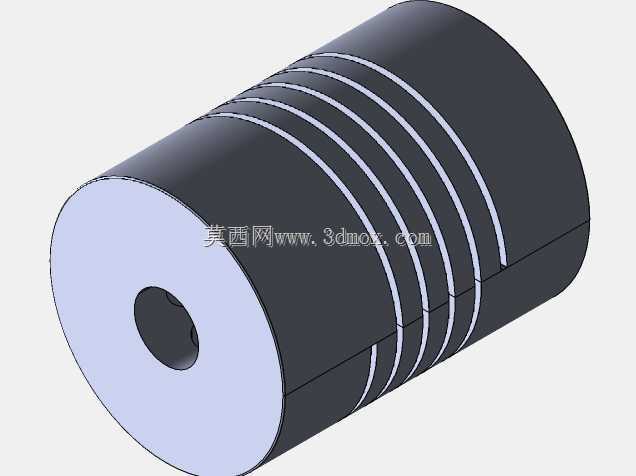

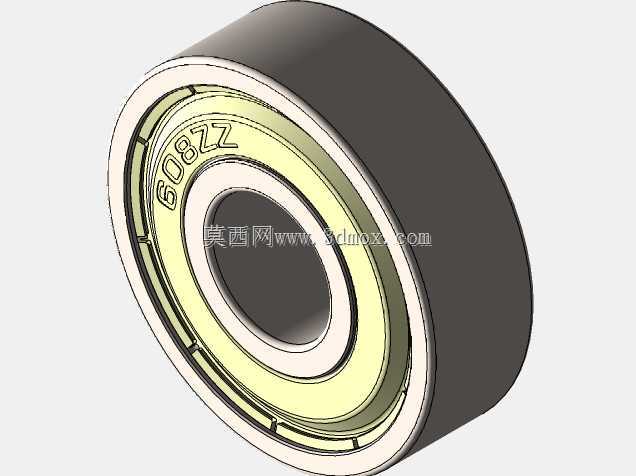

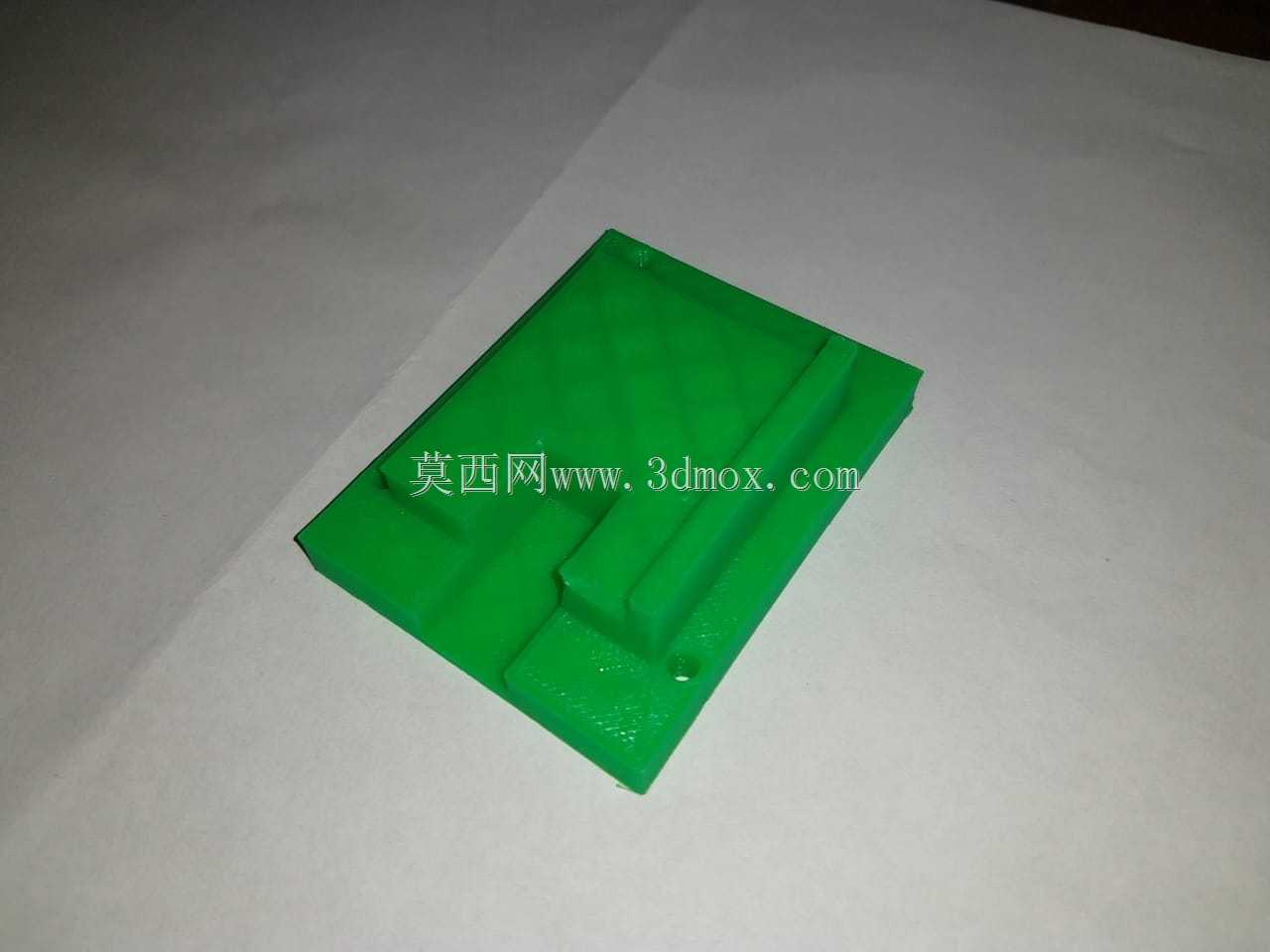

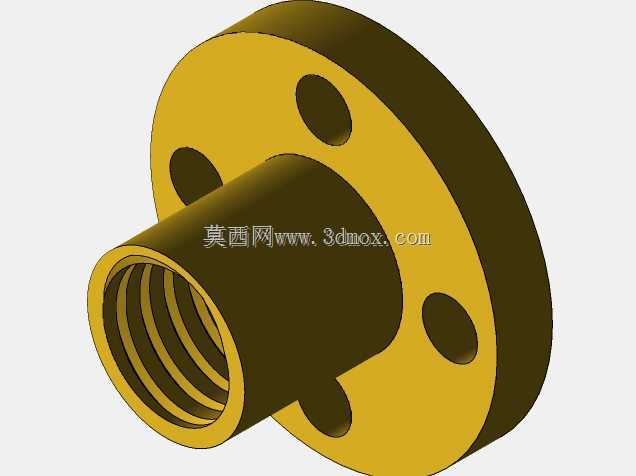

小型桌面级数控加工设备最容易被忽略的痛点,是光轴导轨的平行度公差累积——两根平行光轴跨距超过300mm时,哪怕单根直线度偏差控制在0.02mm以内,滑块跨座的同轴度偏差也会直接导致运动卡滞,长期运行还会加剧直线轴承的磨损,这也是很多DIY雕刻机用不到半年就出现走位偏差的核心原因。这套传动结构在设计时直接把导轨安装座做成了一体式铣削成型件,没有采用常见的角码拼接方案,从根源上消除了拼接件的装配累计误差,安装座上的光轴定位孔采用一次装夹镗孔加工,孔位同轴度偏差控制在0.01mm以内,光轴穿入后不需要反复调整垫片就能达到理想的平行度。同步带轮的安装位特意预留了0.5mm的轴向调节间隙,张紧同步带时不需要拆解整个滑台,只需要拧动端盖的紧定螺钉就能微调带轮位置,避免同步带跑偏蹭到导轨侧面。激光头的安装座做了快拆式卡槽设计,更换不同功率的激光模组时不需要重新校准光路,卡槽的定位面和滑台安装面的垂直度公差控制在0.015mm以内,保证激光出光方向始终垂直于加工平面,不会出现雕刻深度一边深一边浅的问题。X轴和Y轴的步进电机都采用了侧装式布局,没有把电机直接固定在滑台运动端,大幅降低了运动部件的整体重量,同等扭矩的电机驱动下,高速运动时的惯性冲击更小,雕刻小尺寸精细图案时不会因为过冲出现毛边。底部的框架连接位都设计了定位止口,组装时不需要靠卡尺测量尺寸对位,止口的配合间隙控制在0.03mm,普通爱好者按照装配顺序拧紧紧固件就能达到出厂的装配精度,不需要额外的工装辅助校准。走线槽的位置特意避开了同步带的运动路径,所有线缆都从导轨下方的空腔穿过,运动过程中线缆不会和传动部件产生摩擦,长期运行也不会出现线缆外皮磨损的隐患。
