龙门式数控雕刻加工设备结构设计

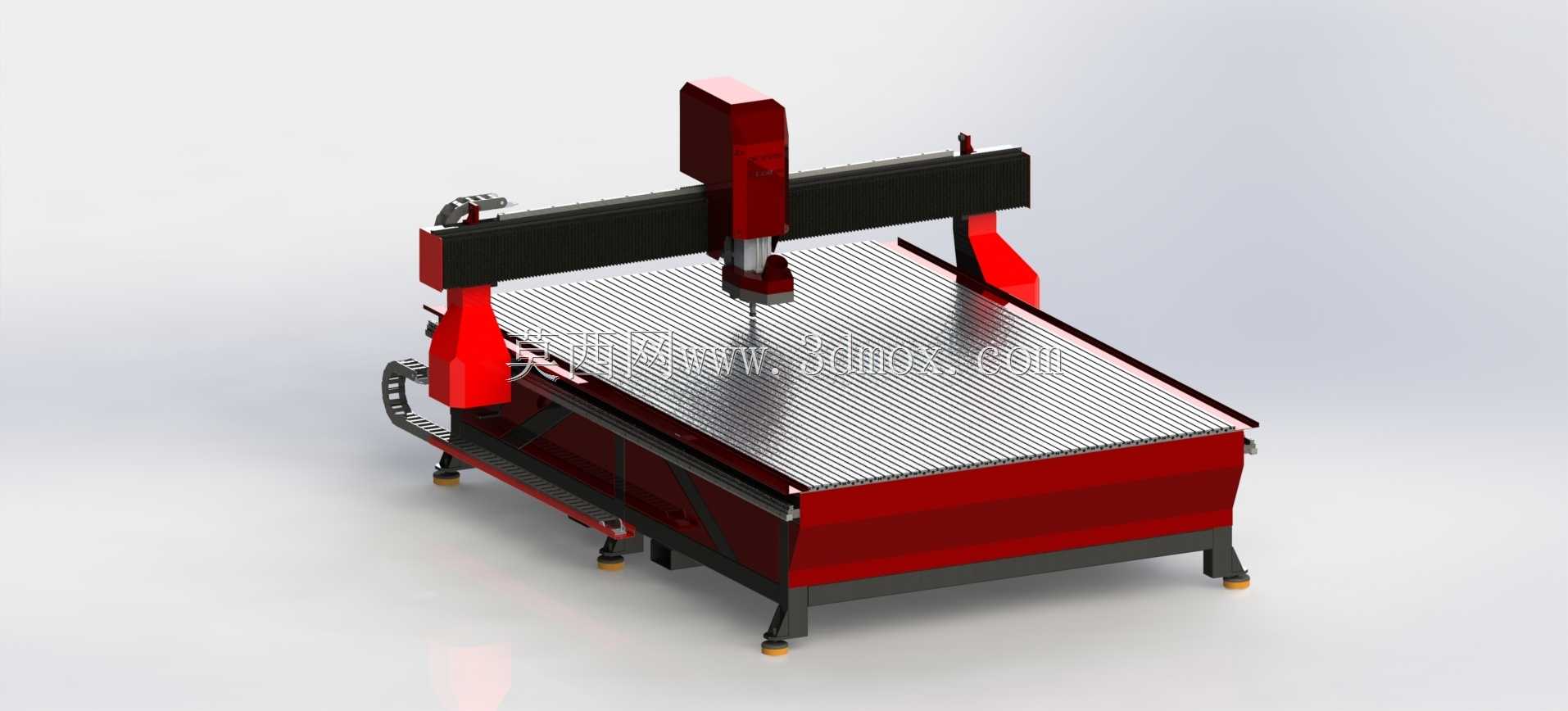

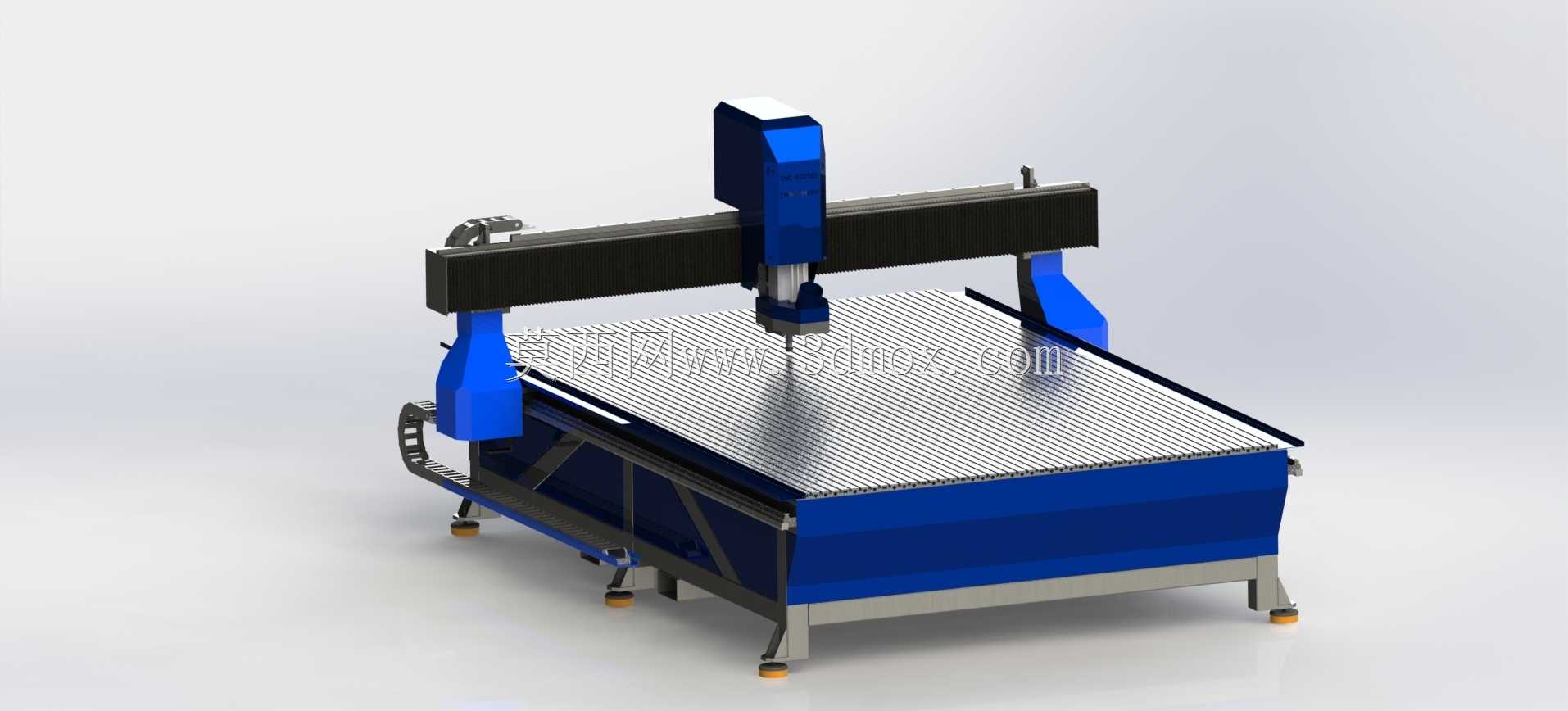

这款龙门式数控雕刻加工设备，主要面向广告标识制作、木工板材雕花、工艺礼品加工、小型模具精雕、建筑模型切割等多场景加工需求，可适配亚克力、密度板、实木、双色板、软金属、环氧树脂等多种常见加工材质，能够完成平面铣削、轮廓切割、浮雕雕刻、钻孔开槽等多类型加工作业，在中小型加工门店、文创产品工作室、职业院校实训车间、小型五金加工厂等场景都有广泛的适配空间。设备采用经典龙门移动式结构设计思路，将加工主轴搭载在可沿横梁横向移动的滑座上，横梁整体可沿床身两侧的纵向导轨做前后进给运动，加工台面固定在床身上部，这种结构能够在保证整体结构刚性的前提下，尽可能扩大有效加工幅面，同时降低运动部件的整体重量，提升进给运动的响应速度，避免移动工作台结构带来的载重限制问题。床身主体采用方管焊接框架结构，经过时效处理消除焊接内应力，避免长期使用过程中出现结构变形影响加工精度，底部配置可调节支撑脚杯，能够适配不同平整度的车间地面，安装时可通过调节脚杯高度将设备台面调整至水平状态，无需额外制作专用安装基础，降低现场部署的成本与难度。设备有效加工幅面为3100mm×2100mm，Z轴方向有效加工行程为200mm，能够满足大尺寸板材的整板加工需求，无需多次拼接对位，大幅提升大幅面工件的加工效率。主轴部分采用高速水冷电主轴配置，可根据加工材质与工艺需求调整转速，搭配高精度滚珠丝杠与直线导轨作为传动部件，保证进给运动的定位精度与重复定位精度，减少传动间隙带来的加工误差。横梁部分采用加厚型钢焊接结构，兼顾刚性与减重需求，两侧的纵向滑座采用对称式设计，保证横梁运动过程中的受力均衡，避免单侧受力带来的偏载磨损问题。加工台面采用铝型材搭配T型槽的结构设计，可通过压块直接固定待加工板材，也可根据需求加装真空吸附台面，进一步提升薄型板材的装夹效率，减少装夹辅助时间。设备的走线全部采用拖链内置防护设计，避免运动过程中线缆出现拉扯、磨损问题，提升设备长期运行的稳定性，两侧的导轨与丝杠都配置了防尘护罩，能够阻挡加工过程中产生的木屑、粉尘进入传动部件，延长核心传动零件的使用寿命。整体结构设计充分考虑了日常维护的便捷性，传动部件的润滑点都设置在便于操作的位置，电控系统采用独立柜体布局，与加工区域做物理分隔，避免加工粉尘进入电控柜内部影响电气元件稳定运行。
