链条磨损检测分析仪结构设计

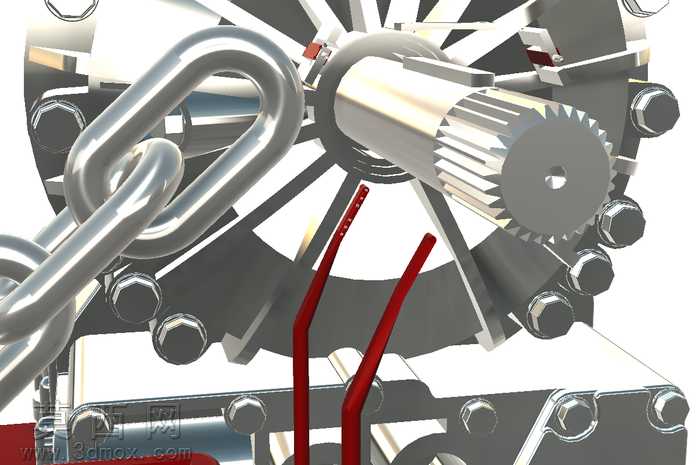

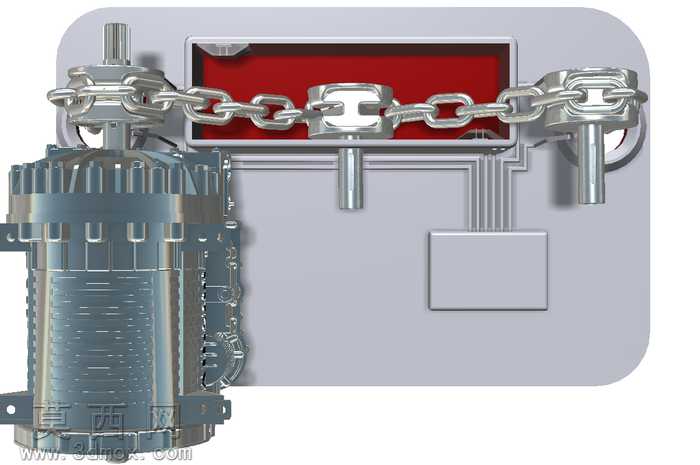

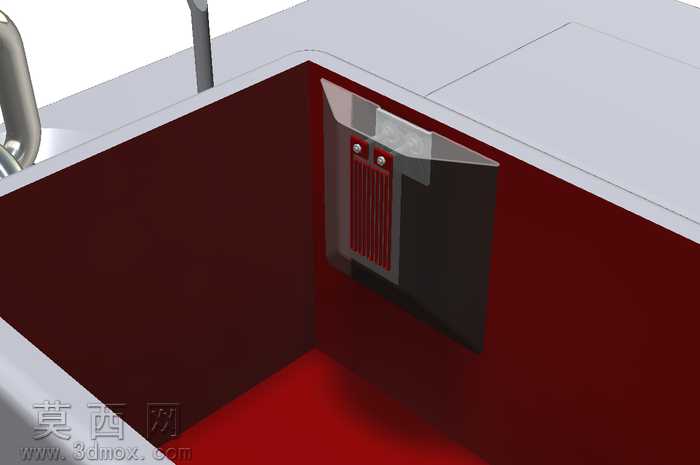

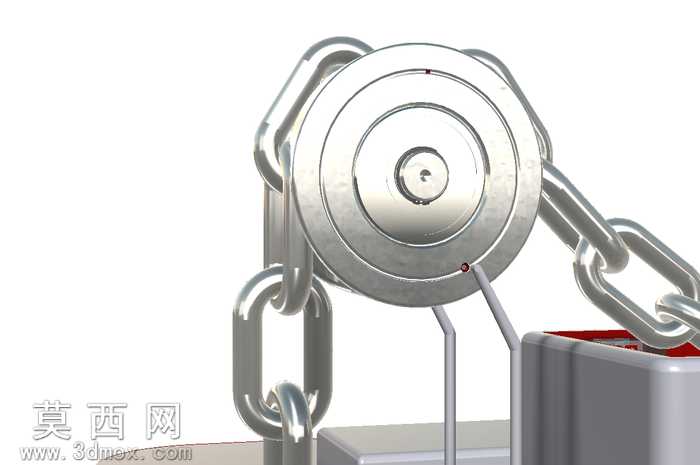

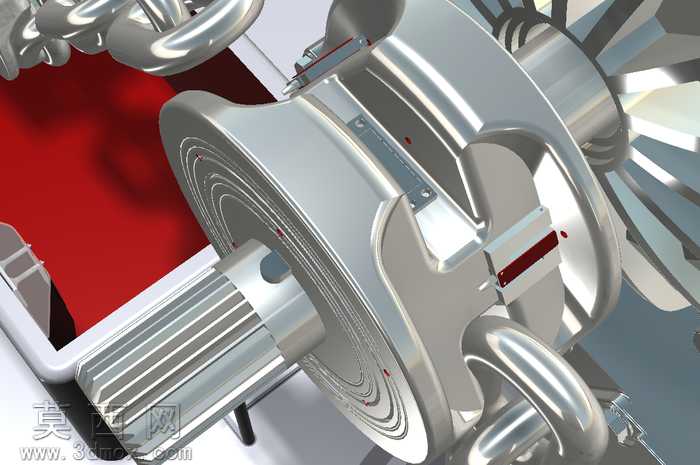

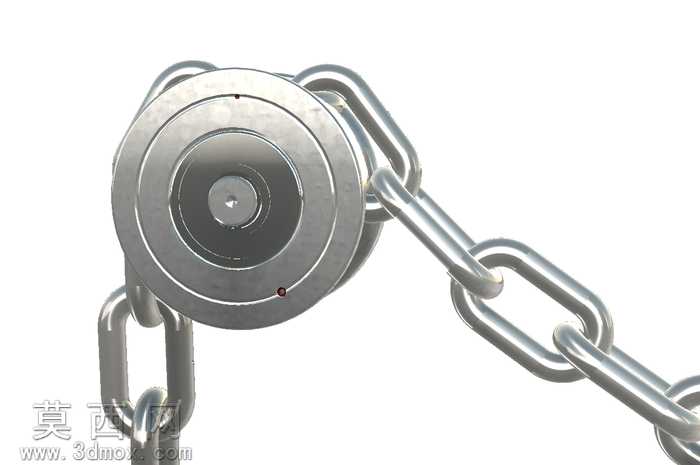

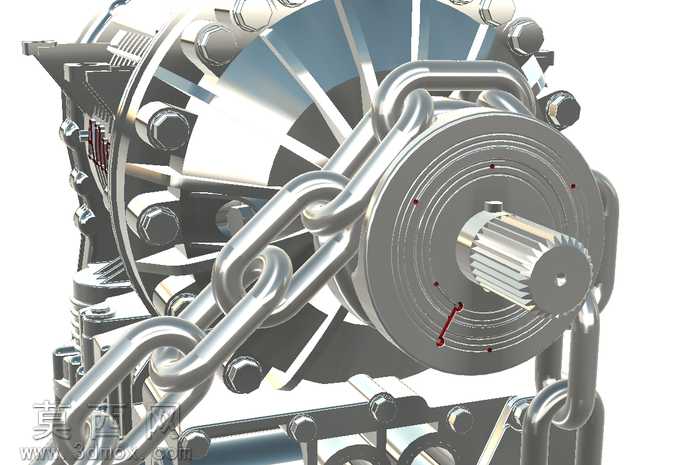

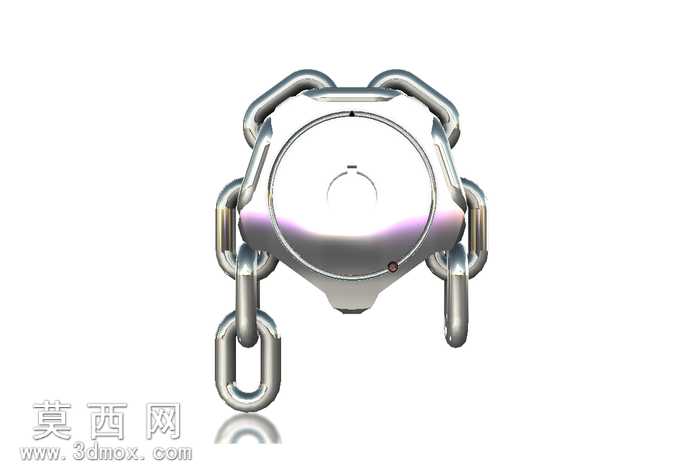

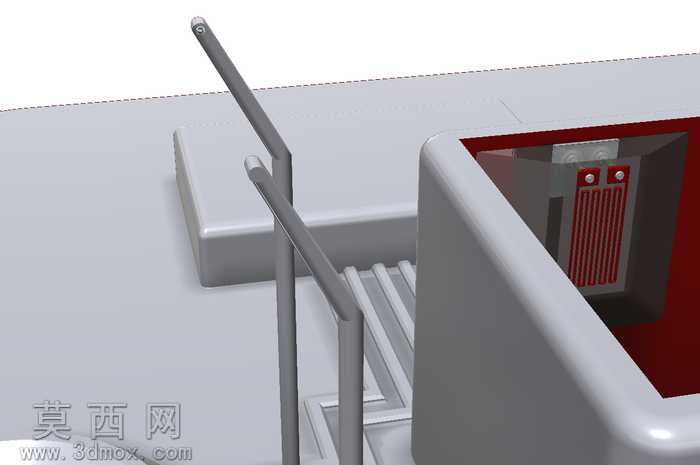

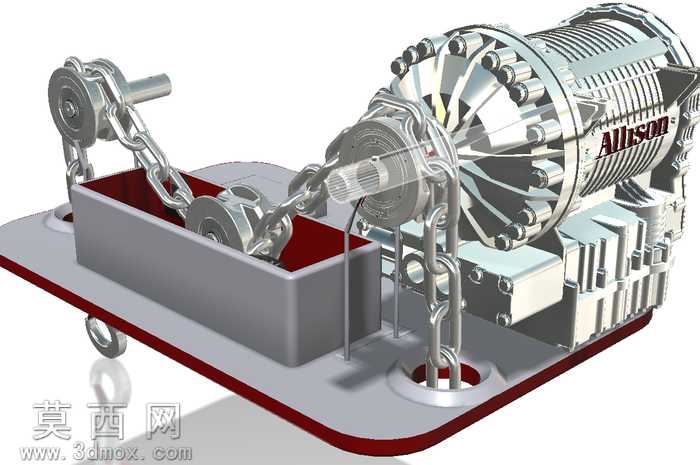

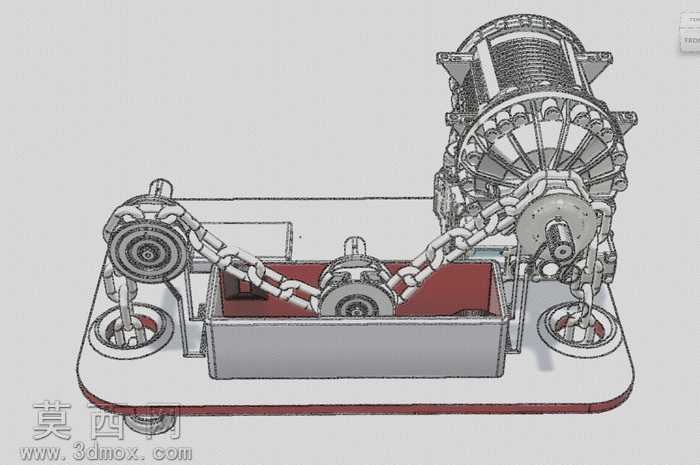

本作品为链条磨损检测分析装置的三维建模设计，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际机械加工公差要求进行尺寸约束，可直接导出工程图用于生产加工参考。模型整体采用带脚轮的移动式平台底座设计，底座边缘做圆角包边处理，表面设置防滑纹理，平台上集成了链条张紧导向机构、信号采集处理单元、动力驱动模组三大核心模块。渲染阶段采用金属质感材质库对主体结构进行材质赋予，传动链条采用高强度合金钢材质表现，表面做发蓝处理质感，导向链轮采用淬火钢材质，表面呈现磨削加工后的细腻金属光泽，信号处理舱体采用铸铝外壳搭配散热鳍片结构，表面做阳极氧化银灰色质感，底座采用哑光金属灰搭配酒红色防滑边条，脚轮采用橡胶包边金属支架材质，整体渲染光影采用工作室柔光环境，突出各部件的结构层次与材质差异。结构设计上，链条导向机构设置多组导向滚轮与张紧调节座，可适配不同节距的工业链条装夹检测，信号采集端集成多组应变检测单元，可同步采集链条运行过程中的张力变化、节距磨损量、运行阻力等参数，动力端采用集成式减速驱动模组，可实现不同转速下的链条动态模拟运行。设计思路围绕链条磨损的动态检测需求展开，摒弃传统静态测量的误差缺陷，通过模拟链条实际运行工况，在连续运转过程中实时采集链节的形变数据，对比标准链节参数自动计算磨损量，同时可检测链条运行过程中的卡滞、异响对应的结构异常，装置预留了水介质模拟腔，可模拟潮湿工况下的链条腐蚀磨损状态，配套的隔水密封结构可保证检测单元在淋水环境下的信号稳定性，整体结构紧凑，移动方便，可用于车间现场链条抽检或者实验室链条性能测试场景。
