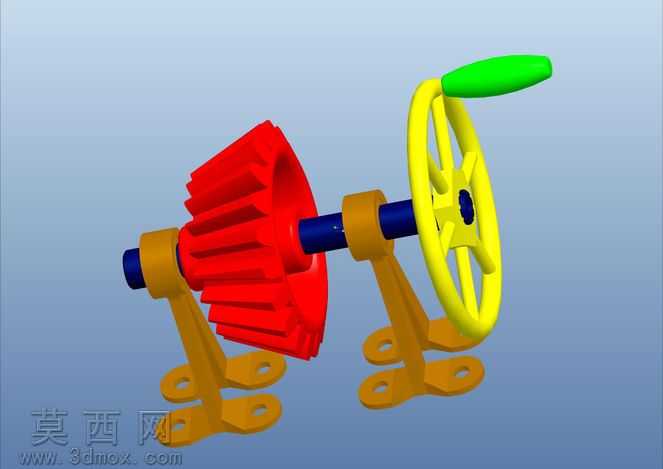

带手轮操控的锥齿轮传输机构三维设计

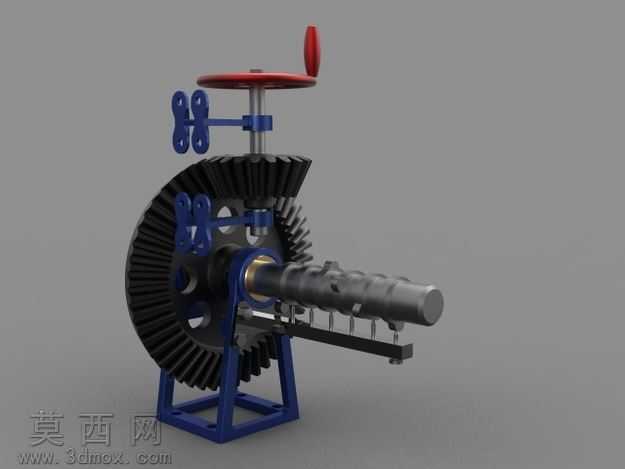

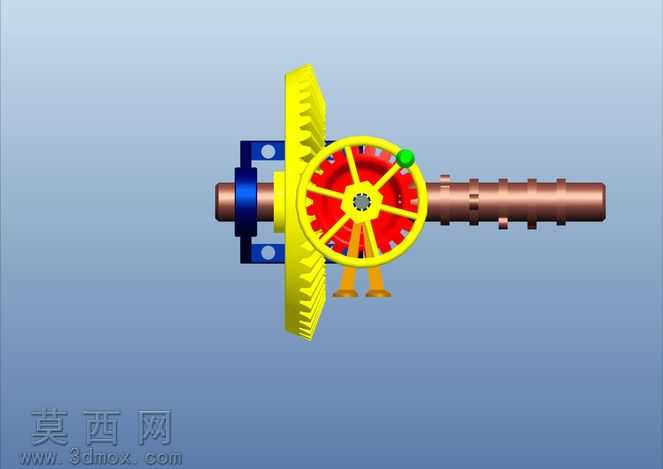

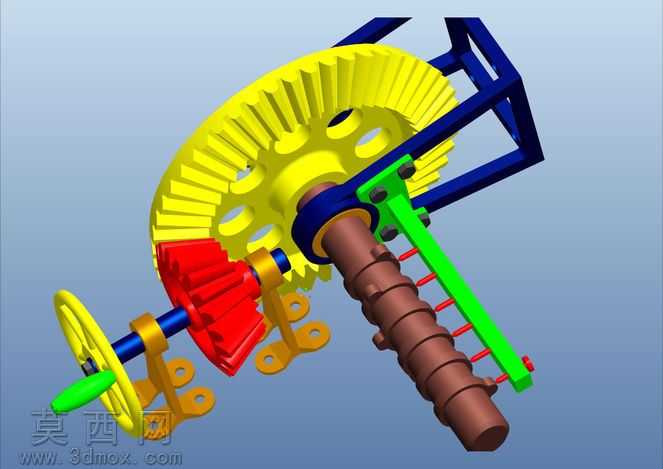

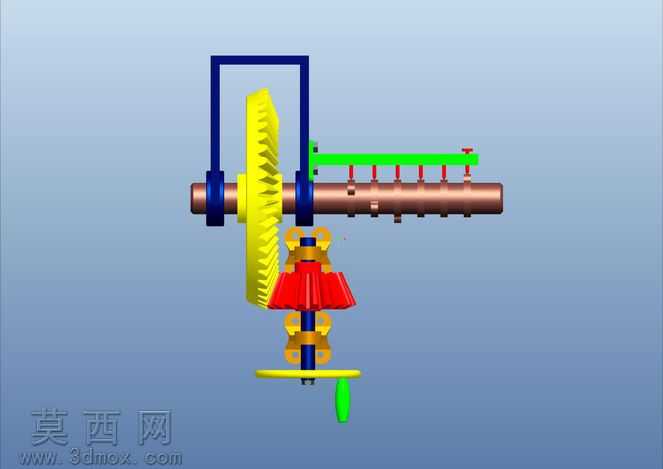

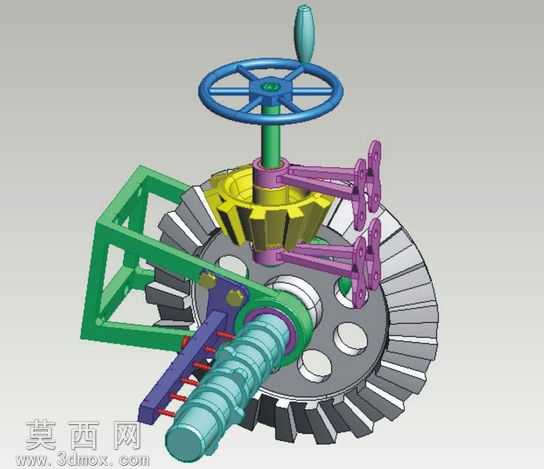

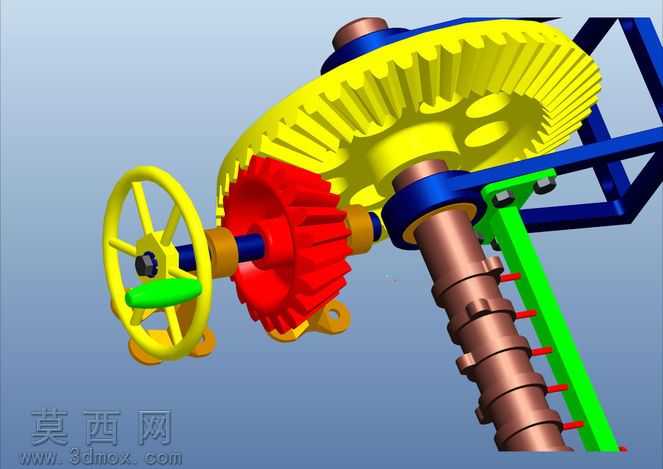

本传输机构采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械传动设计规范，对各零部件的尺寸公差、装配间隙进行了精准设定，确保各运动部件无干涉、传动路径顺畅。整体结构以锥齿轮副作为核心传动单元，搭配横向布置的花键传输轴，顶部设置手轮操控组件，可通过手动输入扭矩实现动力的换向传输，适配需要手动微调传动状态的机械作业场景。材质渲染阶段，针对不同零部件的功能属性匹配了对应的材质效果：齿轮传动部件采用抛光铜合金材质，还原金属加工后的亮面金属质感，同时通过粗糙度参数调整区分齿面啮合区与非啮合区的视觉差异；手轮操作杆采用哑光黑色金属搭配红色绝缘握柄材质，突出操作部件的识别性；横向传输轴采用镀铬亮面金属材质，通过高光反射效果展现轴身的加工精度；底部支撑支架采用哑光铸铁材质，强化整体结构的稳重感。结构设计上，锥齿轮副采用90度正交布置，实现垂直方向与水平方向的动力换向，齿轮啮合处预留合理侧隙，避免传动卡滞；手轮组件通过连接轴与上部锥齿轮刚性连接，手轮下方设置限位拨叉结构，可实现传动状态的锁定与切换；横向传输轴表面设置多组定位卡槽，可适配不同规格的传输工装，轴端采用轴承座支撑结构，降低传动过程中的径向跳动；整体支撑结构采用框架式设计，在保证结构刚度的同时减少不必要的材料占用，各连接部位均采用标准紧固件装配，符合通用机械的装拆维护要求。设计过程中优先考虑传动效率与操作便捷性的平衡，锥齿轮的齿形参数经过优化，在保证传动比准确的前提下降低啮合噪音，手轮的转动阻尼经过合理设定，既保证操作手感又避免非预期转动，整体模型可直接用于传动原理演示、结构方案验证以及相关机械产品的配套设计参考。
