双自由度DIY赛车模拟驾驶平台

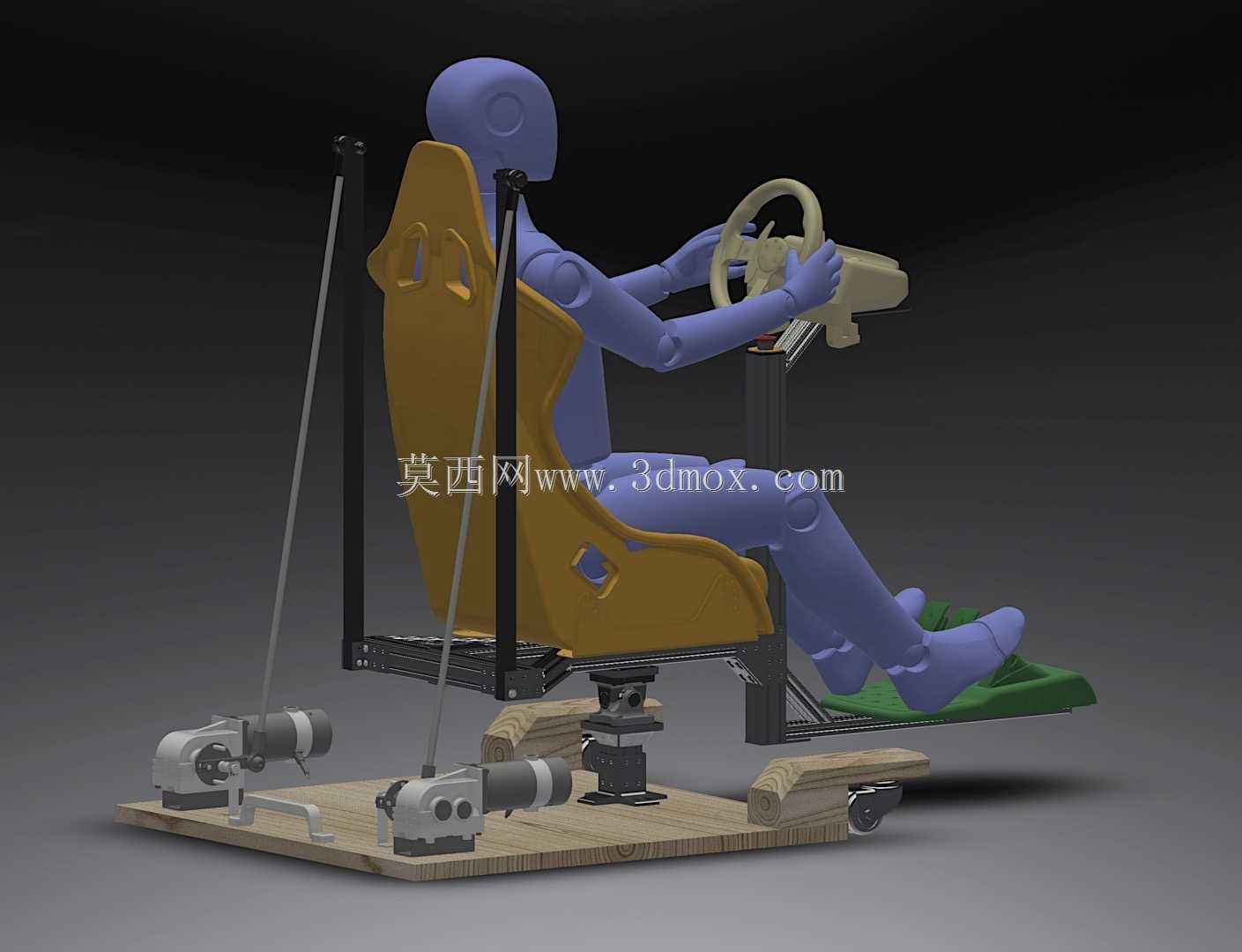

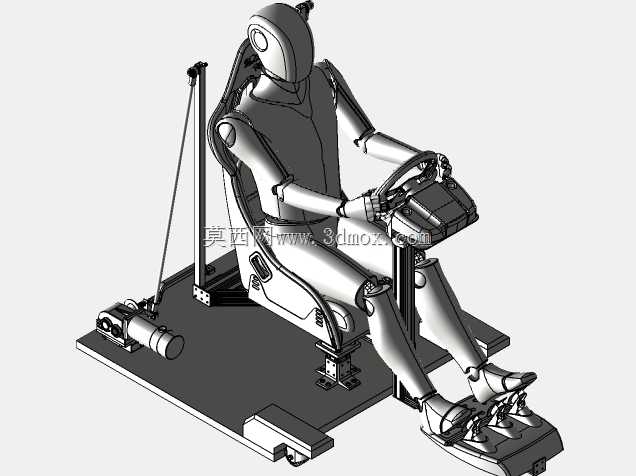

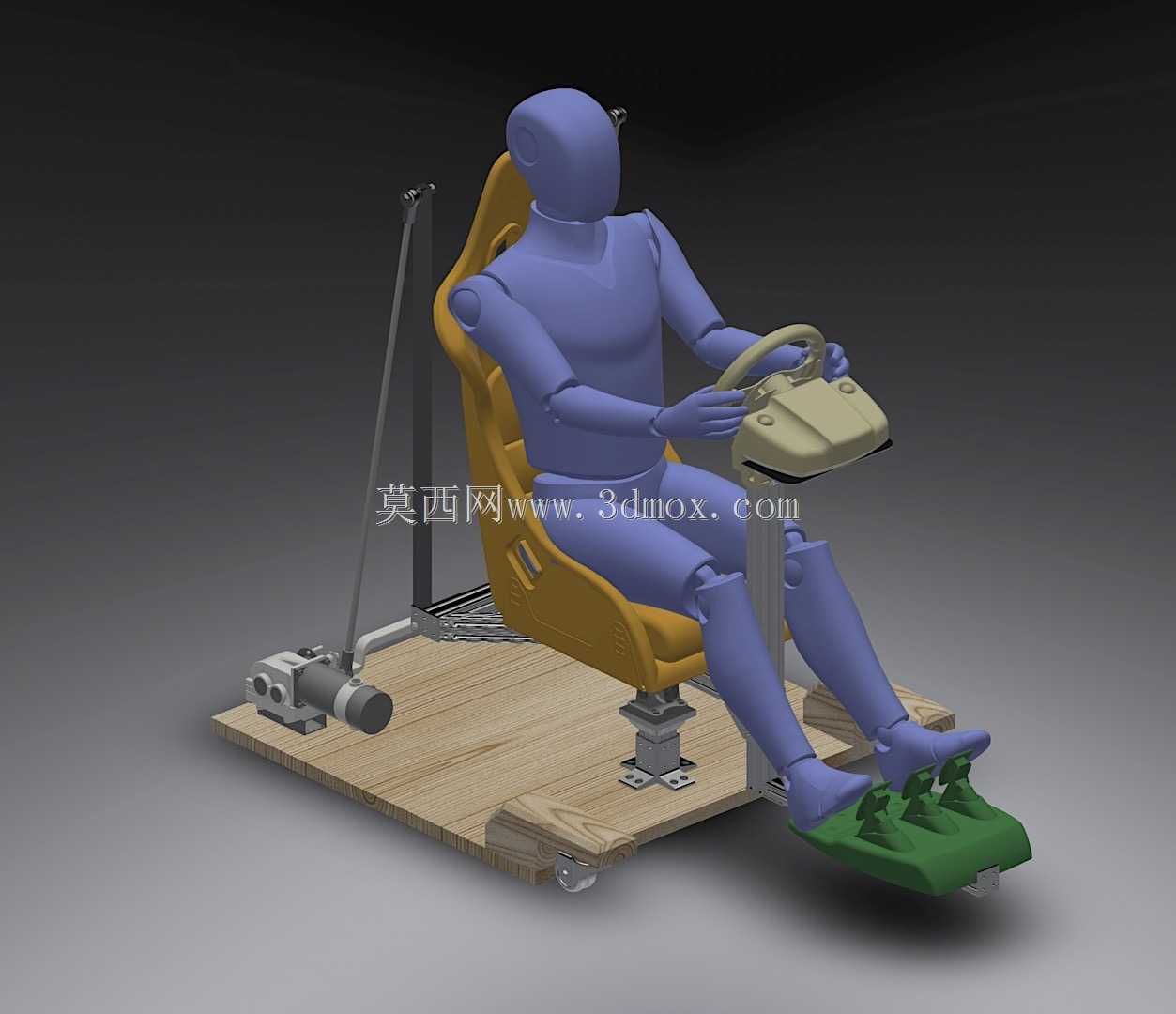

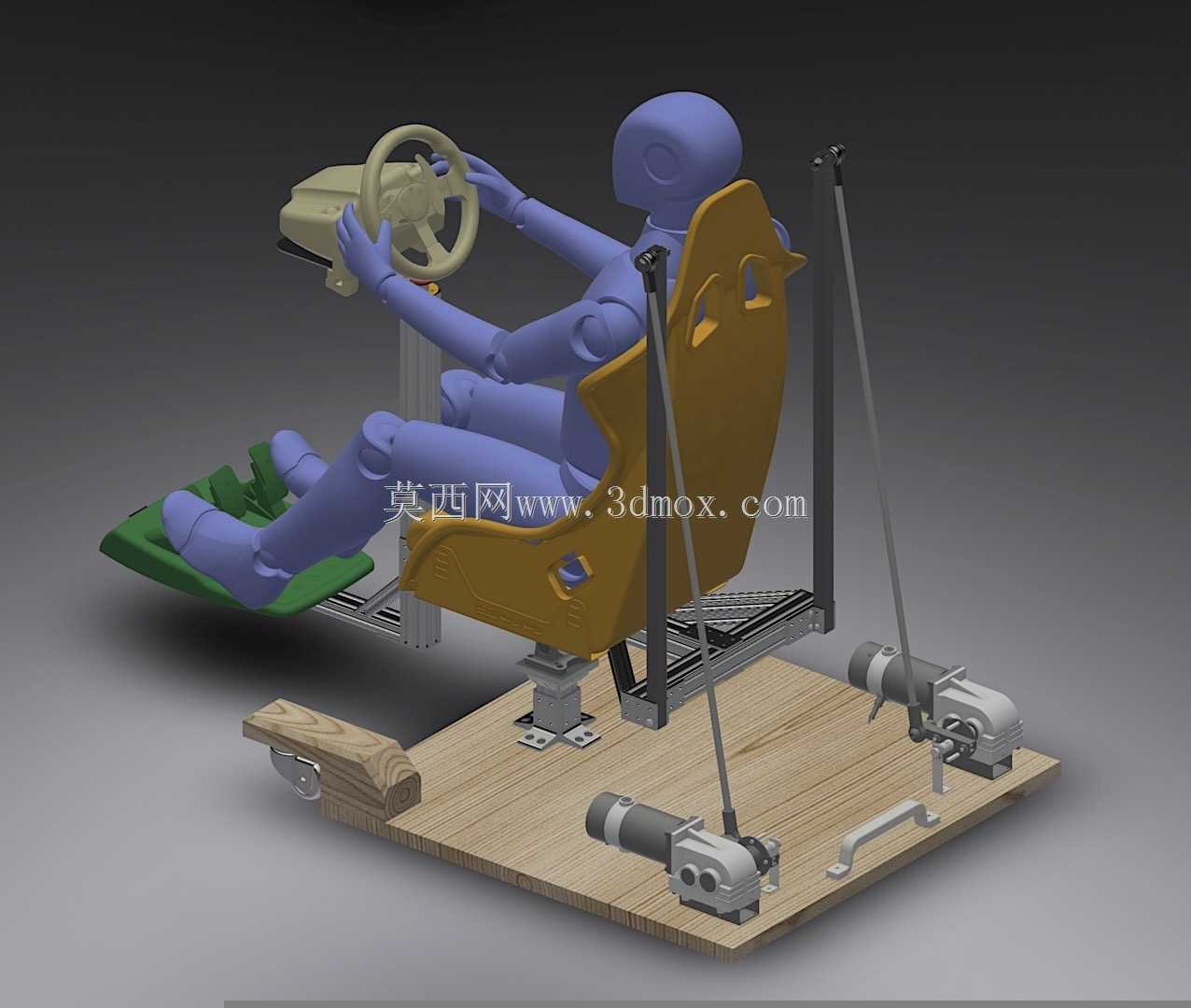

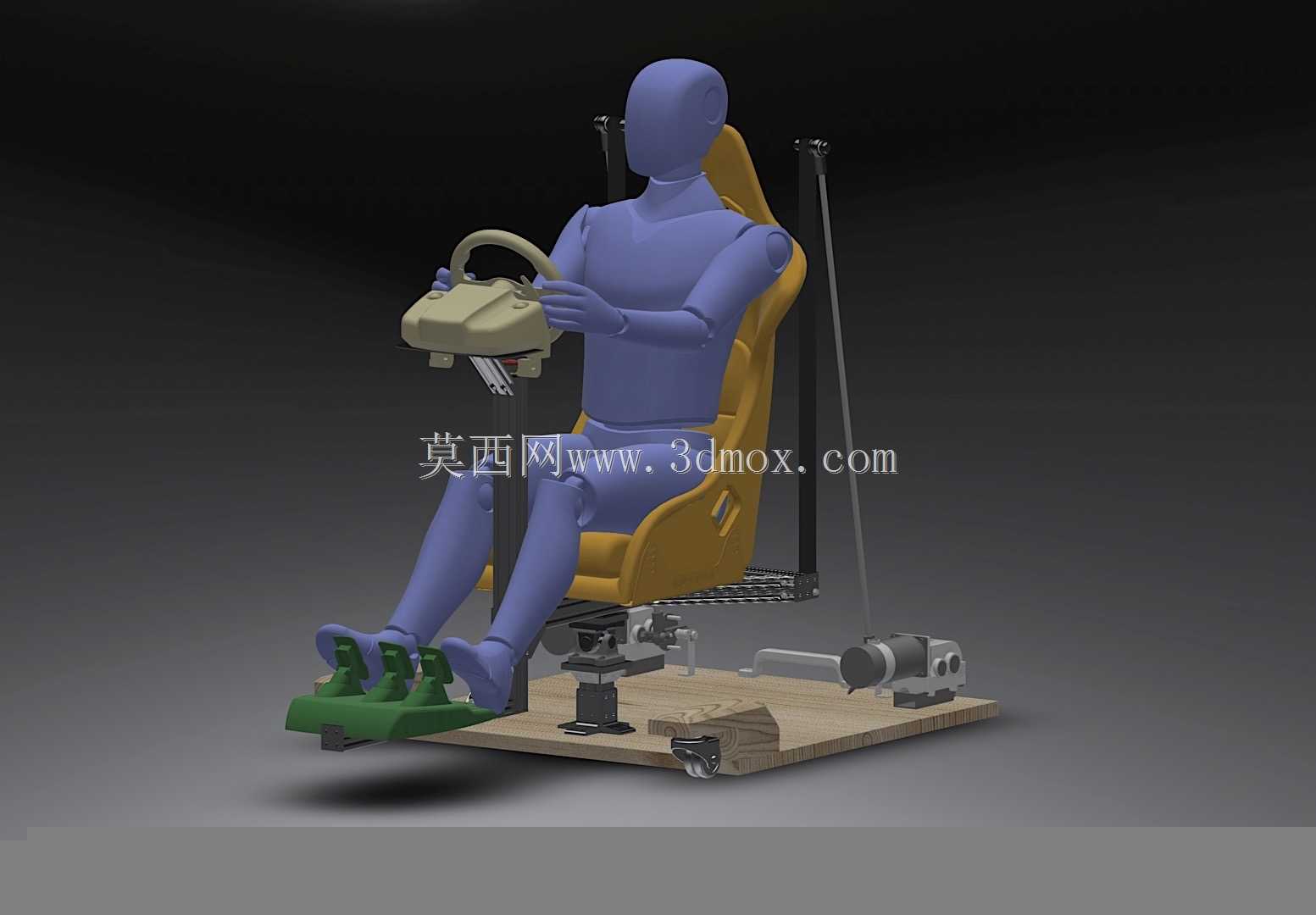

铝型材框架的拼接公差直接决定整套体感平台的运行稳定性，市面常见DIY模拟平台常出现框架焊接变形、型材连接孔位错位的问题，导致万向节转动时出现卡滞、异响，甚至在大角度倾斜时产生结构共振。这套方案直接放弃焊接工艺，全部采用标准铝型材角码连接，每处连接点的孔位都预留了0.2mm的调整余量，装配时可以先预紧所有螺丝，待万向节底座、电机安装座的同轴度校准完成后再逐一锁死，完全规避了焊接带来的热变形隐患。两个24V轮椅电机的输出轴直接对接平台倾斜驱动臂，没有额外加装减速箱，就是为了缩短动力传递路径，减少传动间隙带来的体感延迟，电机安装座特意设计成长条孔结构，能根据不同批次电机的轴伸长度微调安装位置，保证驱动臂和平台底部的连接轴始终处于垂直受力状态，避免长期运行后出现轴套偏磨。驾驶位的坐姿适配也做了针对性调整，假人模型的坐姿数据完全参照真实赛车的半躺驾驶姿态，方向盘安装座的倾斜角度、座椅的前后调节行程都和真实赛车的人机工程参数对齐，不会出现普通家用座椅坐姿过高、转向时手臂伸展角度不合理的问题。万向节的选型特意选了带密封轴承的款式，避免长期运行后灰尘进入轴承间隙导致转动阻尼变大，平台底部的限位块做了软质橡胶包覆，在达到最大倾斜角度时不会产生硬碰撞，既保护电机和框架结构，也能避免体感反馈出现突兀的顿挫感。整套结构没有多余的装饰件，所有型材的切割端面都做了倒角处理，装配时不会划伤线路或者操作人员，电机的走线全部藏在铝型材的槽内，用专用压线扣固定，不会因为平台反复倾斜出现线路拉扯、磨损的问题。
