带键槽法兰连接式轮毂轴结构设计

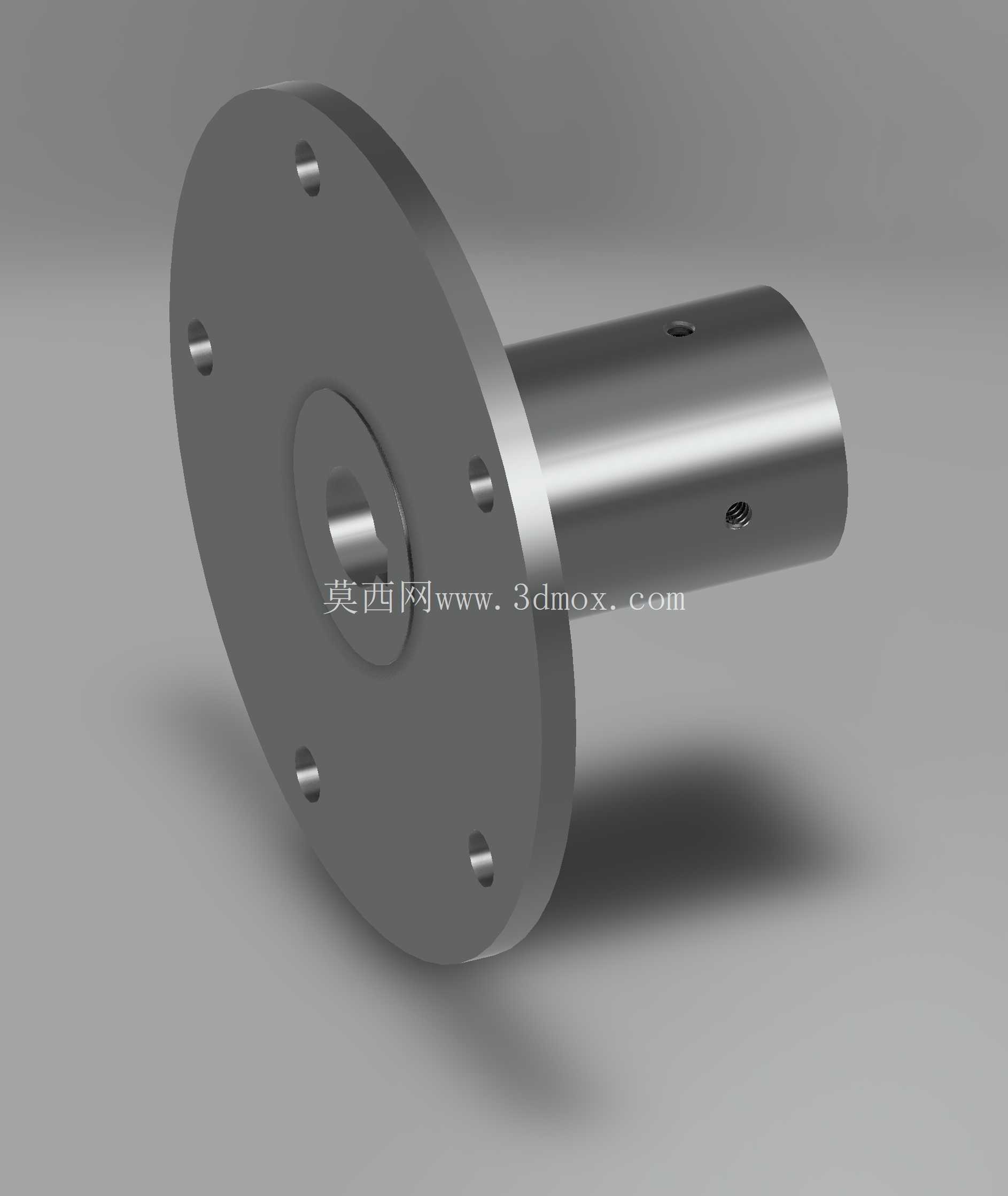

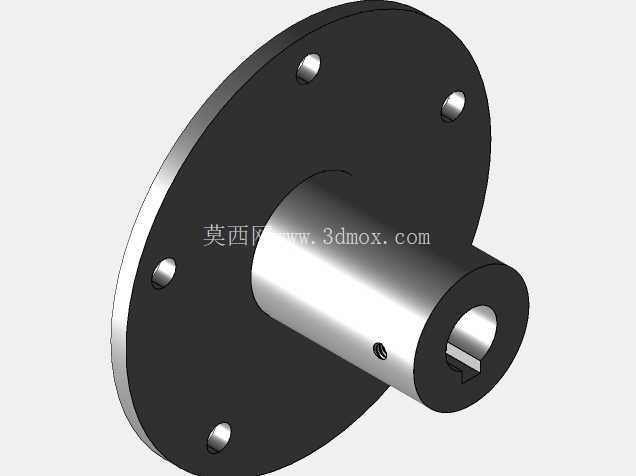

　　这款带法兰的轴毂类零件，在小型移动机器人、竞赛类移动平台、定制化轮组传动场景中应用十分广泛，很多做小型轮式设备开发的结构工程师，在做轮系连接方案时，都会优先考虑这类集成法兰的轴毂结构，毕竟它能把周向固定、轴向定位、外接安装的功能整合在单一零件上，减少装配环节的累计误差。从实际功能来看，这个零件一端是带均布安装孔的法兰盘，用来和外部轮体、传动转盘或者负载安装面做刚性连接，另一端是空心轴段，用来套在配套的支撑轴或者动力输出轴上，轴段上预留的径向孔，是用来穿装紧定螺钉，实现轴与毂的轴向锁止，避免运转过程中出现轴向窜动。内孔里加工的键槽，是整个零件传递扭矩的核心结构，6毫米宽度的键槽刚好适配标准平键，能在动力传递过程中抵消周向的滑转力矩，相比单纯靠紧定螺钉顶紧的连接方式，键连接的扭矩承载能力要高出数倍，即便在频繁正反转、启停冲击的工况下，也不会出现连接松脱的问题。设计这类零件的时候，首先要匹配的是安装边界尺寸，17毫米的内径决定了它只能适配对应直径的输出轴，所以在建模初期就要先把配合公差考虑进去，内孔和轴的配合一般选H7/k6的过渡配合，既保证装配时不会过于松旷，也不会因为过盈量太大导致装配困难。

　　法兰盘上的安装孔是沿圆周均布的，孔位的分度圆直径要和配套轮体的安装孔位完全对齐，孔的大小要适配常用的连接螺栓，这里的小孔是沉头设计，能让螺栓头完全埋入法兰端面，不会突出表面干涉轮体的安装平面。轴段上的两个径向螺纹孔，位置要避开键槽的加工区域，不然攻丝的时候会碰到键槽的边缘，导致螺纹牙型不完整，影响紧定螺钉的锁止力度，两个孔沿轴向错开布置，能在不同位置给轴施加顶紧力，锁止的可靠性会更高。从加工工艺的角度倒推设计的话，这个零件适合用圆钢棒料直接车削成型，先车外圆、内孔和法兰端面，再铣键槽，最后钻法兰安装孔和轴上的紧定螺纹孔，所有锐边都要做小倒角处理，既避免装配时割伤操作人员，也能消除加工后的应力集中点，提升零件的抗疲劳强度。

　　在实际选型使用的时候，要注意这个零件的法兰端面和轴段的垂直度公差，这个形位公差会直接影响安装后轮体的端面跳动量，如果垂直度超差，轮体运转时就会出现偏摆，轻则导致运行噪音变大，重则会让轮胎出现偏磨，甚至影响整个移动平台的行走精度。轴段的长度也要匹配安装空间，不能过长导致和周边的结构件发生干涉，也不能过短导致轴和毂的配合长度不足，影响连接的刚性。这类集成式轴毂相比分开式的法兰和轴套结构，少了一道法兰与轴套的连接工序，不存在两者之间的装配间隙，整体的刚性更好，在小型轻量化的移动设备上，还能有效降低整体重量，毕竟不需要额外的紧固件来连接法兰和轴段，零件数量减少也能降低供应链的管理成本。

　　很多做教育类机器人竞赛、DIY移动平台开发的从业者，在做轮组改装的时候，经常会遇到标准轮毂和自己选用的电机轴尺寸不匹配的问题，这类定制尺寸的轴毂就能很好解决这个痛点，通过键槽和紧定螺钉的双重固定，把电机输出的扭矩稳定传递到轮体上，法兰端的多孔设计也能适配不同孔位的轮体安装，不需要再额外做转接板。建模的时候要注意，键槽的深度要符合平键的国家标准，不能太浅导致键装不进去，也不能太深削弱轴毂的壁厚，导致零件受扭的时候出现开裂。法兰盘的厚度也要根据传递的扭矩大小来核算，太薄的话螺栓锁紧的时候容易让法兰产生变形，影响安装面的平面度。轴段的外圆表面不需要太高的光洁度，毕竟它不是和轴承配合的工作面，只要车削后没有明显的刀痕就可以，但是内孔和键槽的表面粗糙度要控制在合理范围，保证和轴、键的配合精度。
