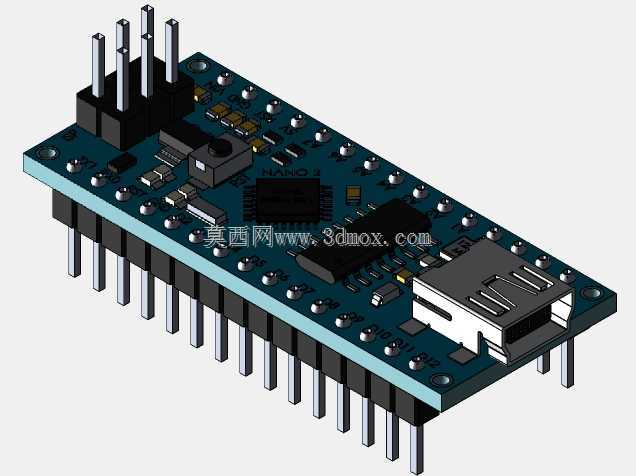

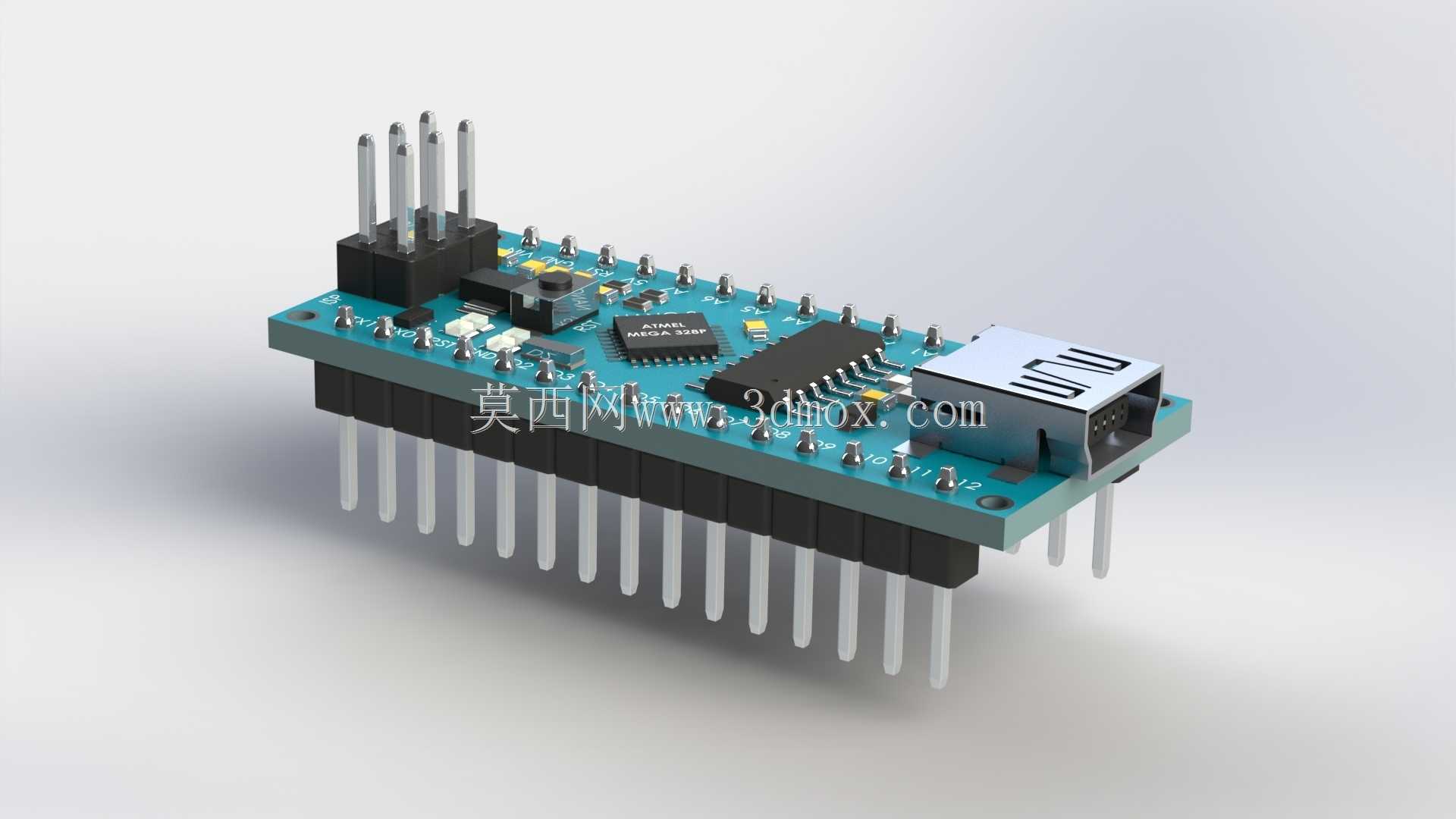

小型开发板的排针装配公差一直是手板打样阶段的高频痛点,排针与PCB板孔的同轴度偏差超过0.1mm就会出现插针弯折、虚焊的问题,这款Arduino纳米R3的三维结构在设计阶段就针对这类装配隐患做了细节优化。板载USB接口的金属外壳与PCB边缘的预留间隙控制在0.2mm,既避免外壳焊接时与板边绿油层刮蹭,也给后期外壳注塑预留了足够的装配余量,不会出现接口对位偏移无法插线的问题。主芯片ATmega328P的引脚焊盘做了0.05mm的外延处理,手工焊接时焊锡有足够的流动空间,不会因为焊盘过小导致相邻引脚连锡短路,对于实训场景下的新手操作十分友好。两侧排针的定位柱高度比常规排针低0.3mm,插入PCB后不会顶到板背面的贴片元件,叠层插接扩展板时也不会因为定位柱过长导致两块板之间间隙过大,影响信号传输稳定性。板上的复位按键帽边缘做了0.1mm的倒角,按压时不会和旁边的电容元件产生干涉,按键的行程预留了0.4mm的按压空间,不会出现按下去卡滞无法回弹的情况。电源指示灯的LED灯珠位置比板上最高的贴片元件高0.2mm,组装亚克力外壳时不需要额外垫高灯珠就能透过外壳看到指示灯状态,省去了后期改装的调整步骤。晶振元件的周边特意留了0.8mm的净空区,避免焊接时焊锡流到晶振引脚旁边影响起振,也给后期刷写固件时的探针测试留足了操作空间。PCB板的四个角做了R0.5的圆角处理,拿取时不会刮手,装入3D打印的外壳时也能顺畅滑入,不需要额外打磨边角。排针的焊盘做了椭圆形处理,比常规圆形焊盘的着锡面积大15%,波峰焊时焊锡能充分包裹引脚,抗弯折强度提升不少,日常插拔扩展模块时不容易出现焊盘脱落的问题。USB接口的固定引脚特意加长了0.2mm,焊接后能牢牢固定在PCB上,频繁插拔数据线时不会出现接口松动脱焊的情况,适配日常实训场景下的高频使用需求。
- 上一篇:ArduinoPro迷你R3主控开发板结构
- 下一篇:男性人体肌肉结构造型参考设计
- 全部评论(0)
- 模板大小: 21.32 MB
- 售价:5金币
- 下载次数: 1992
- 系统要求: Rendering,STEP / IGES,Parasolid,Rendering
- 软件分类: 3D模型下载
