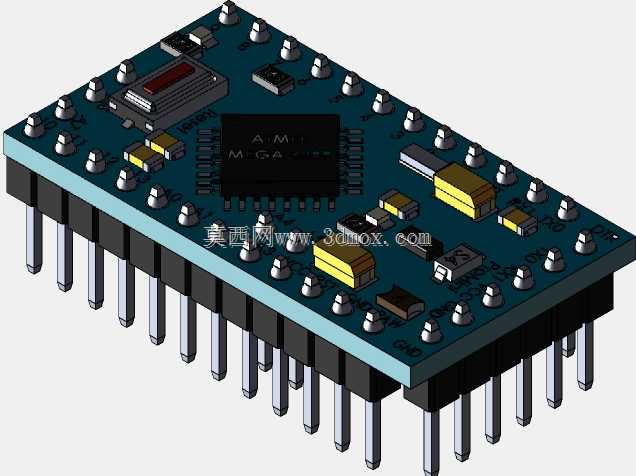

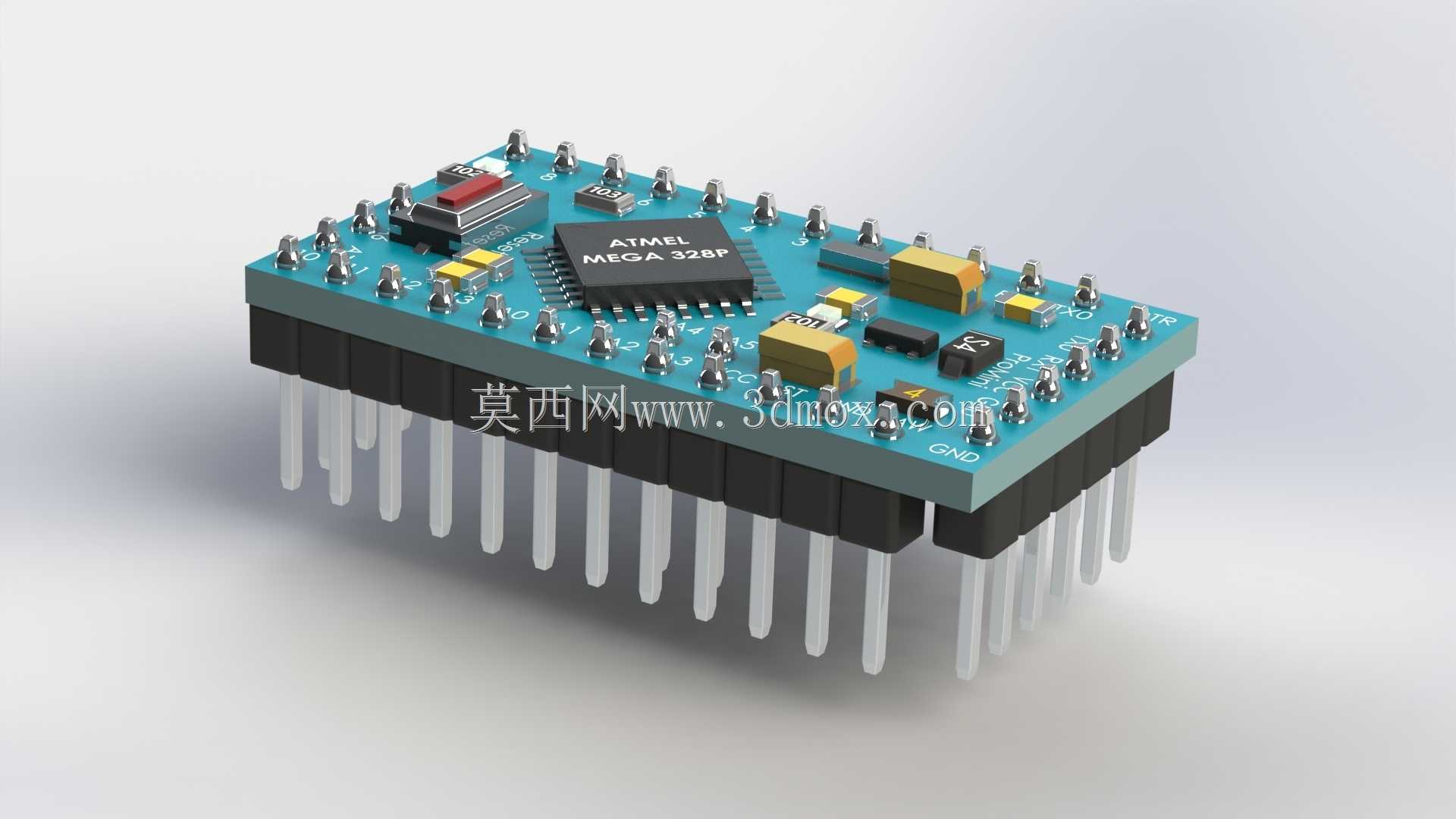

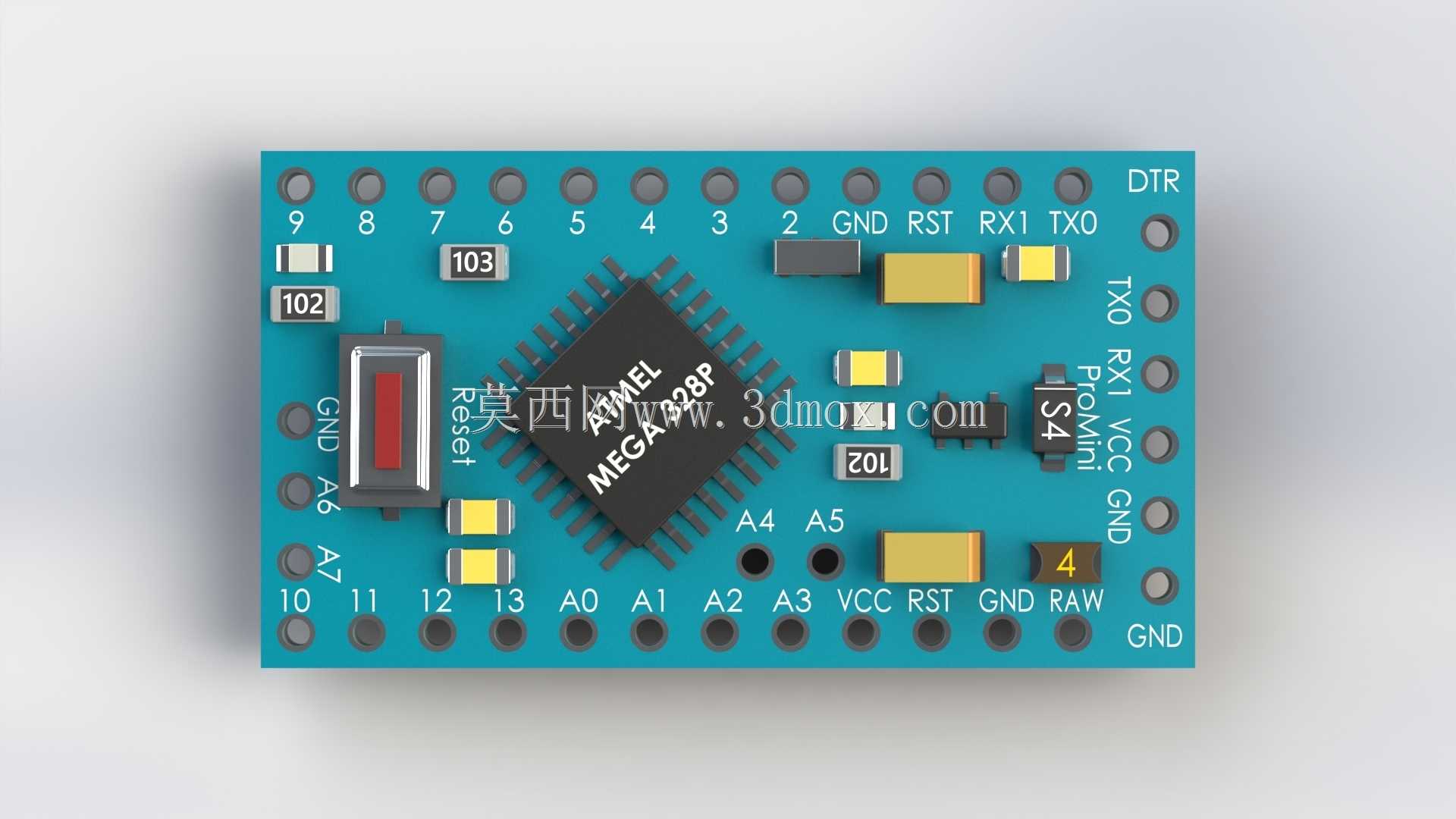

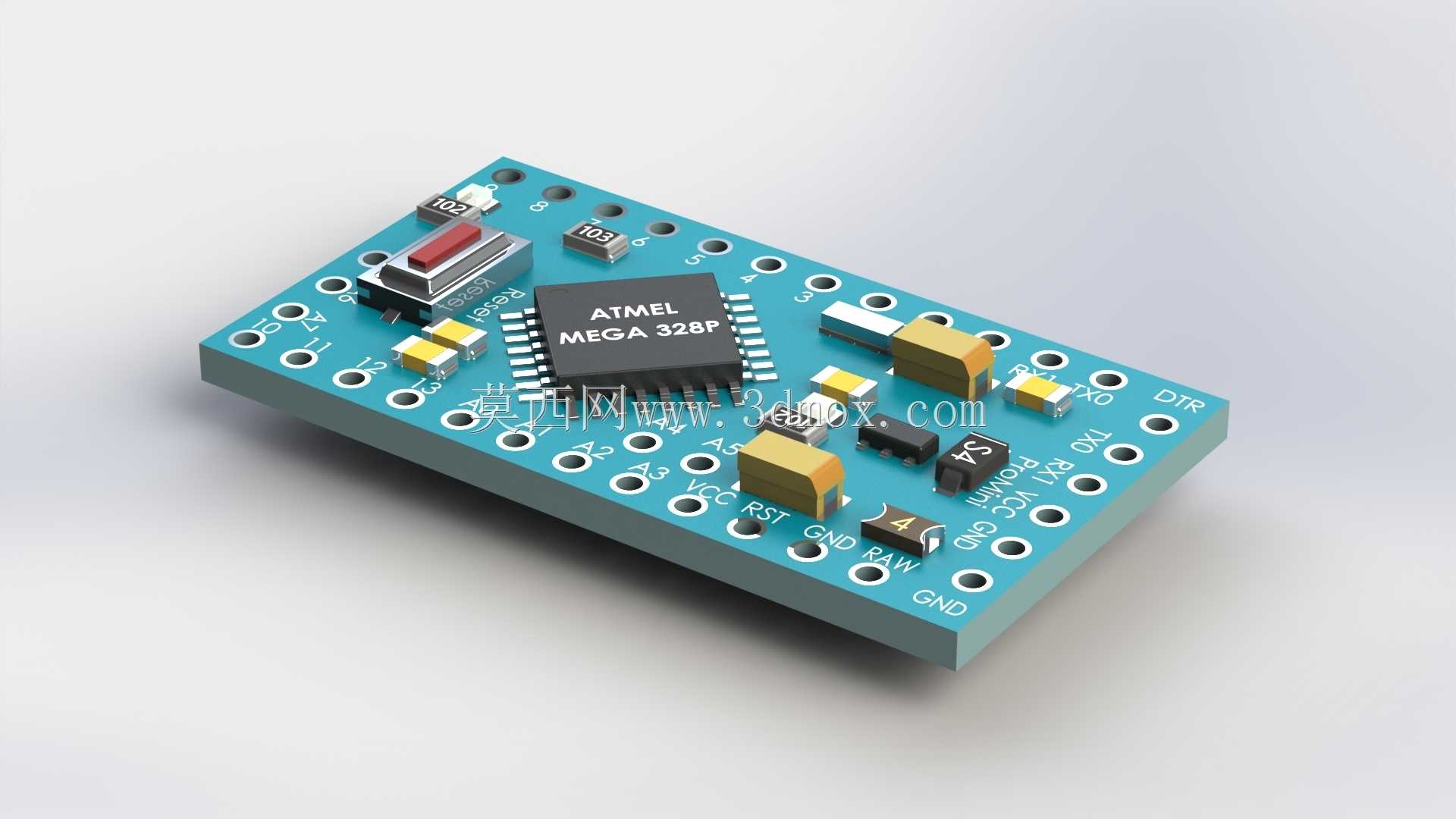

ArduinoPro迷你R3主控开发板结构

手工焊接这类迷你开发板时，最容易出现排针孔位偏斜导致插针无法贯穿、贴片元件焊盘间隙过小引发连锡的问题，这套三维结构完全围绕量产焊接的工艺痛点做了细节校准。板边四个定位孔的孔径公差控制在0.1mm范围内，孔位边缘做了0.2mm的沉台倒角，过回流焊时板材受热微变形也不会出现孔位错位，后续装配外壳或者堆叠扩展板时，螺丝可以顺畅穿入不会卡滞。板上所有贴片元件的焊盘间距都按照实际元件的引脚尺寸做了适配，ATmega328P主控芯片的QFP封装焊盘特意加长了0.15mm的拖锡边，手工焊接时引脚不容易出现虚焊，焊锡溢出也不会和周边的0805封装阻容件连锡。电源接口附近的极性电容和稳压芯片的排布留足了散热间隙，长时间通电工作时热量不会集中堆积在主控芯片区域，电解电容的寿命不会因为长期高温出现提前衰减。板上的丝印标识位置都避开了焊盘和元件安装区域，焊接完成后每个引脚的功能标识都清晰可见，不会被元件本体遮挡，调试接线时不用反复对照引脚图就能快速找到对应接口。复位按键的位置特意设在板边角落，手指按压时不会误触周边的晶振元件，按键的行程高度和板上最高的排针高度齐平，堆叠其他扩展板时不会被上层板件压到导致意外复位。所有走线的转角位置都做了圆弧过渡，没有直角尖角，信号传输时不会出现尖角放电的干扰，高频晶振周边的走线做了等长处理，时钟信号不会出现相位偏移，运行程序时不容易出现莫名死机的情况。板边的V型割槽位置做了0.3mm的余量预留，拼板生产时分板不会出现板边崩边，铜箔不会因为分板的应力出现断裂，整板的结构强度完全满足日常实训、项目开发的频繁插拔使用需求，哪怕反复插拔杜邦线也不会出现焊盘脱落的问题。
