树莓派Zero微型开发板精细结构还原

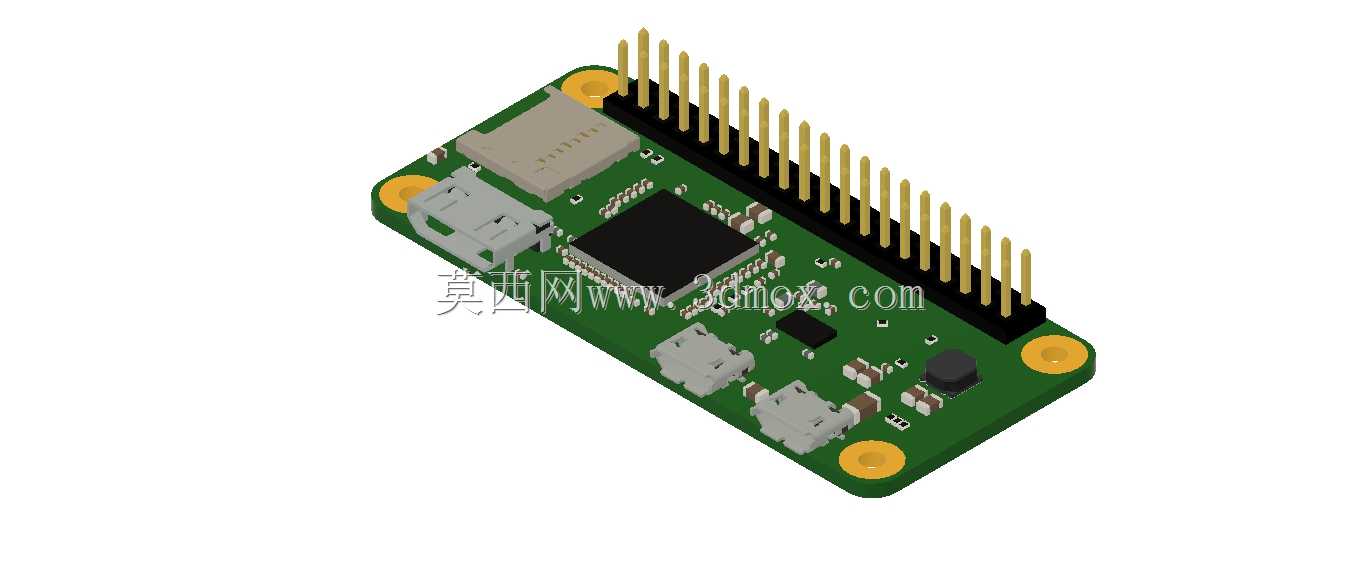

微型单板计算机的板级装配公差一直是小批量打样阶段的高频痛点，排针焊盘偏移、接口壳体与PCB边缘干涉、固定孔位同轴度偏差，都会直接导致成品无法装入配套外壳，甚至出现外接配件插合不到位的情况。这款模型还原的树莓派Zero开发板，把板上所有易出现装配偏差的结构都做了精准复刻，40Pin排针的单根针脚间距严格控制在标准2.54mm，每根针脚的直径、伸出PCB板面的高度都和实物一致，能直接用来验证排针座的插合深度，避免实际焊接后出现针脚过长顶到外壳内壁、或是过短导致接触不良的问题。板载的Mini HDMI接口、Micro USB供电与数据接口、Micro SD卡槽的壳体轮廓都做了细节还原，接口开口的内边缘做了微小的倒角处理，和实物生产时的注塑脱模特征完全匹配，在做配套外壳设计时，可以直接用这个模型做干涉检查，不用反复调整接口处的让位空间。PCB四个角的固定孔位，模型里还原了孔周的露铜焊盘特征，孔的内径刚好适配常用的M2.5铜柱，孔中心到板边的距离、相邻孔的中心距都和实物公差保持一致，叠层装配时不会出现孔位错位无法拧螺丝的情况。板上的主芯片、内存颗粒、电源管理芯片、阻容元件的位置和高度都做了对应还原，甚至连板上的丝印标识轮廓都有体现，做散热片适配设计时，可以直接参照模型上的元件高度预留散热间隙，不用再手动测量实物元件的高度差。PCB板面的哑光绿油质感、焊盘的金属光泽、排针的镀金层质感都做了对应的材质调试，渲染出来的效果和实物几乎一致，用来做产品展示、教学演示时能直观呈现开发板的真实外观，不会出现结构比例失真的问题。对于嵌入式开发实训场景来说，这个模型可以用来做装配模拟练习，让学员提前熟悉板上各接口的位置、排针的引脚排布，不用接触实物就能完成前期的结构认知，降低实训过程中损坏实物开发板的概率。
