iPhone11ProMax外观结构精准三维数模

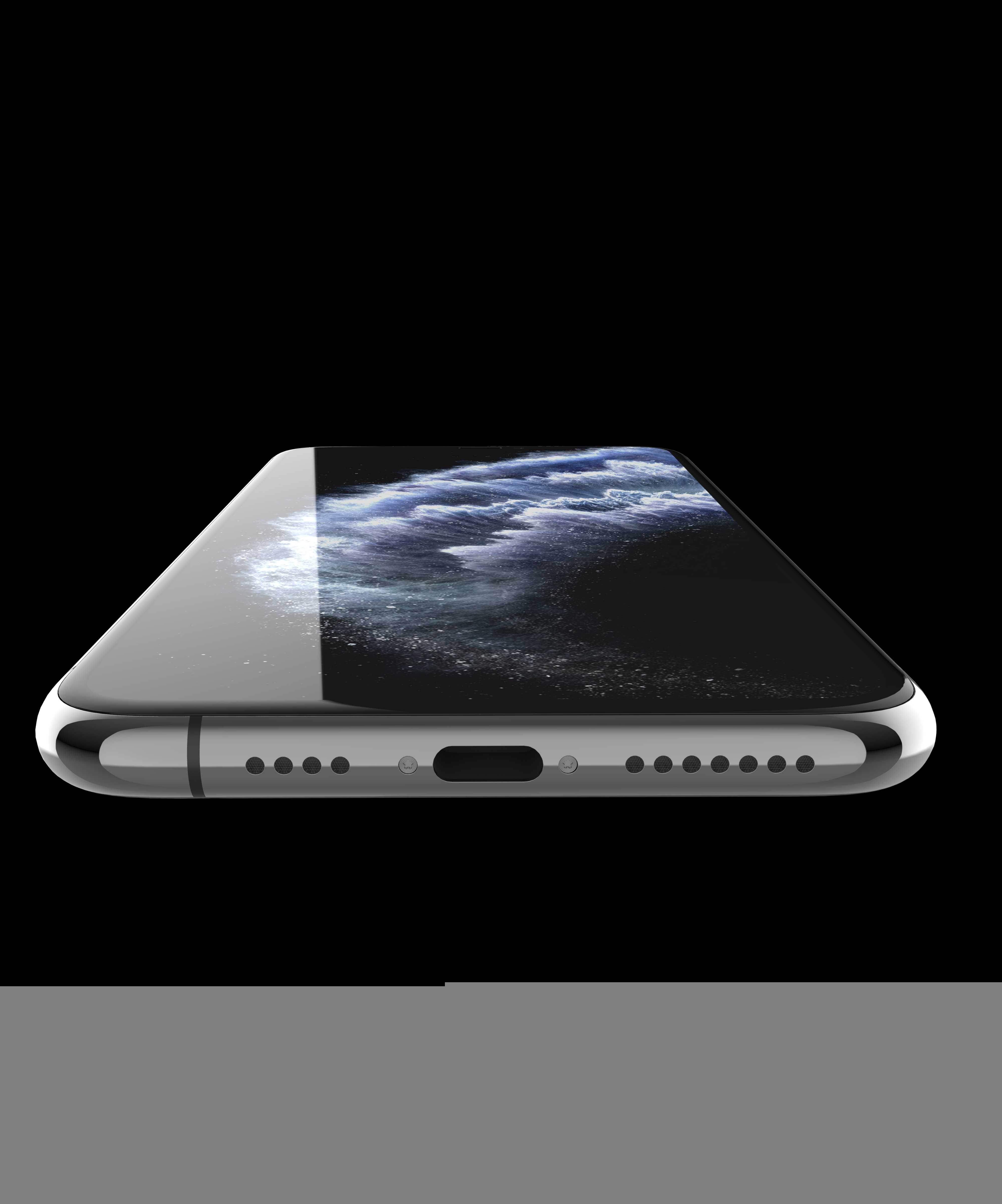

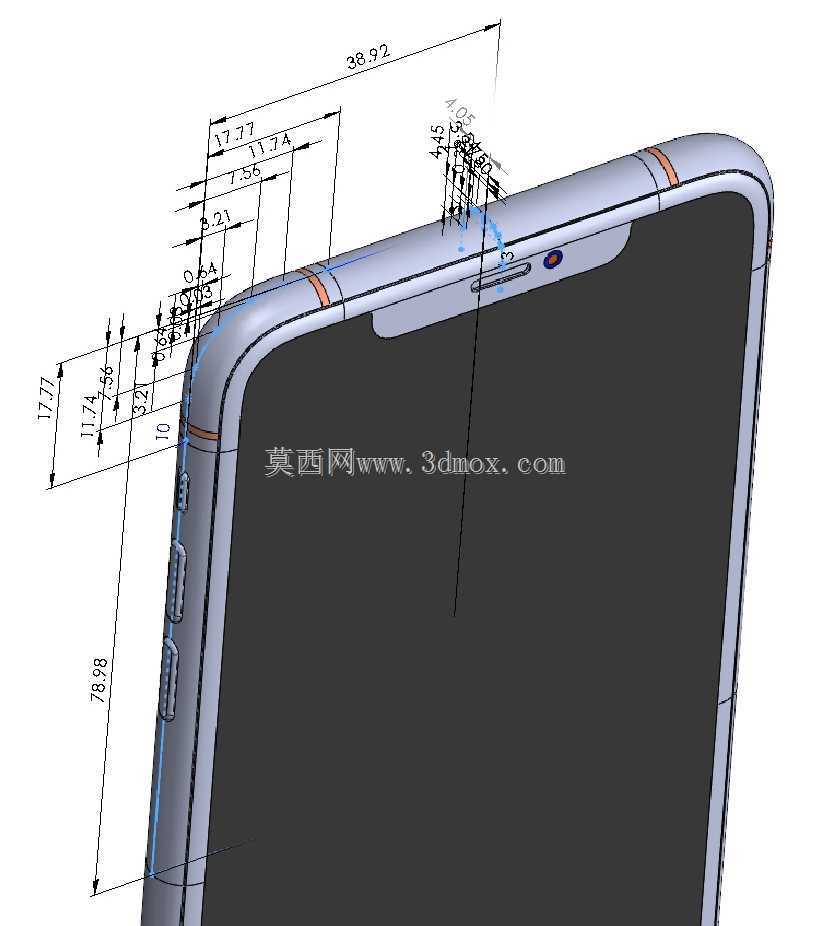

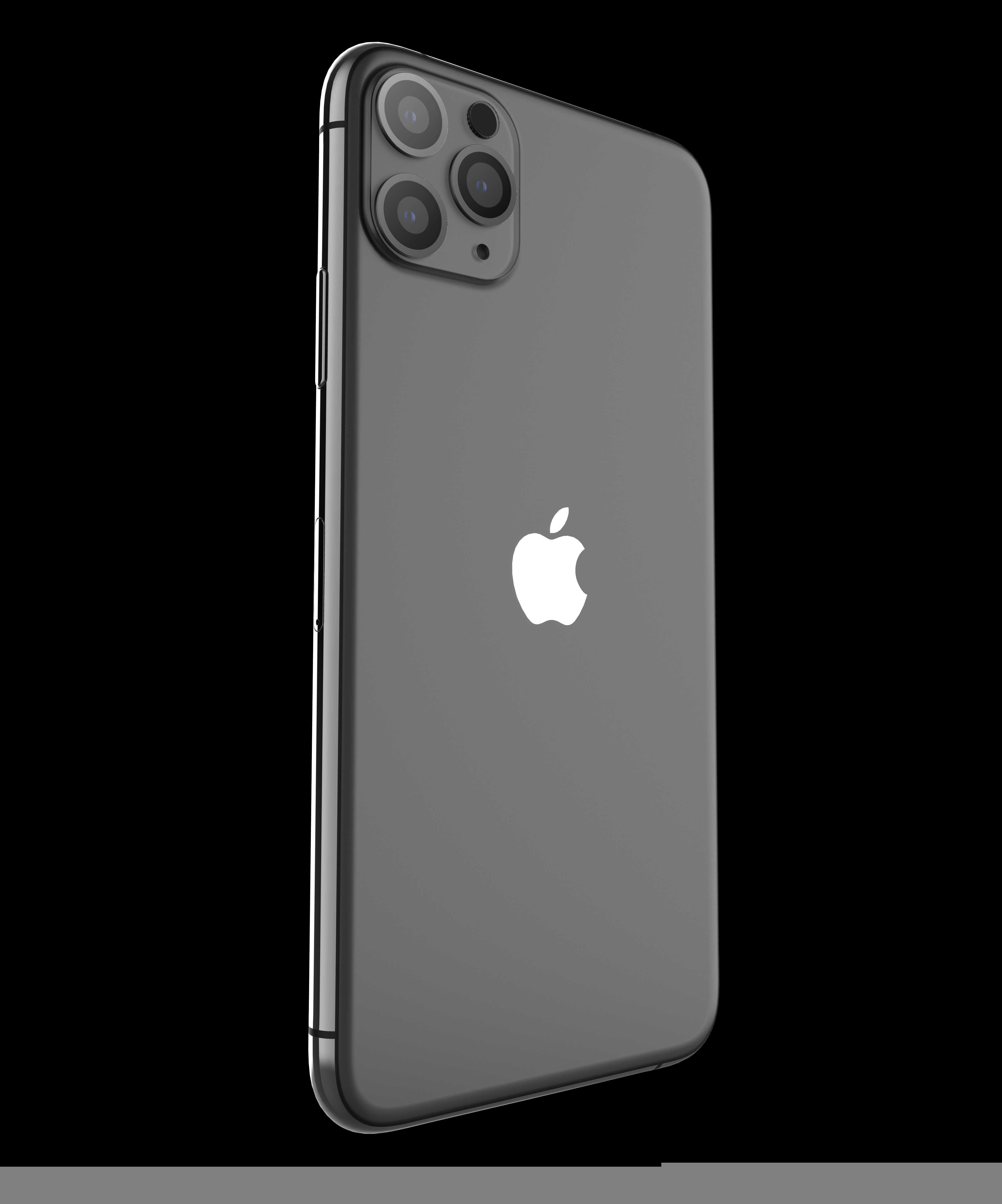

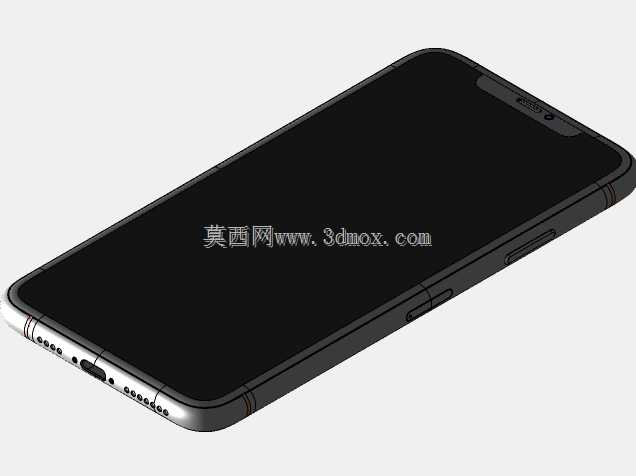

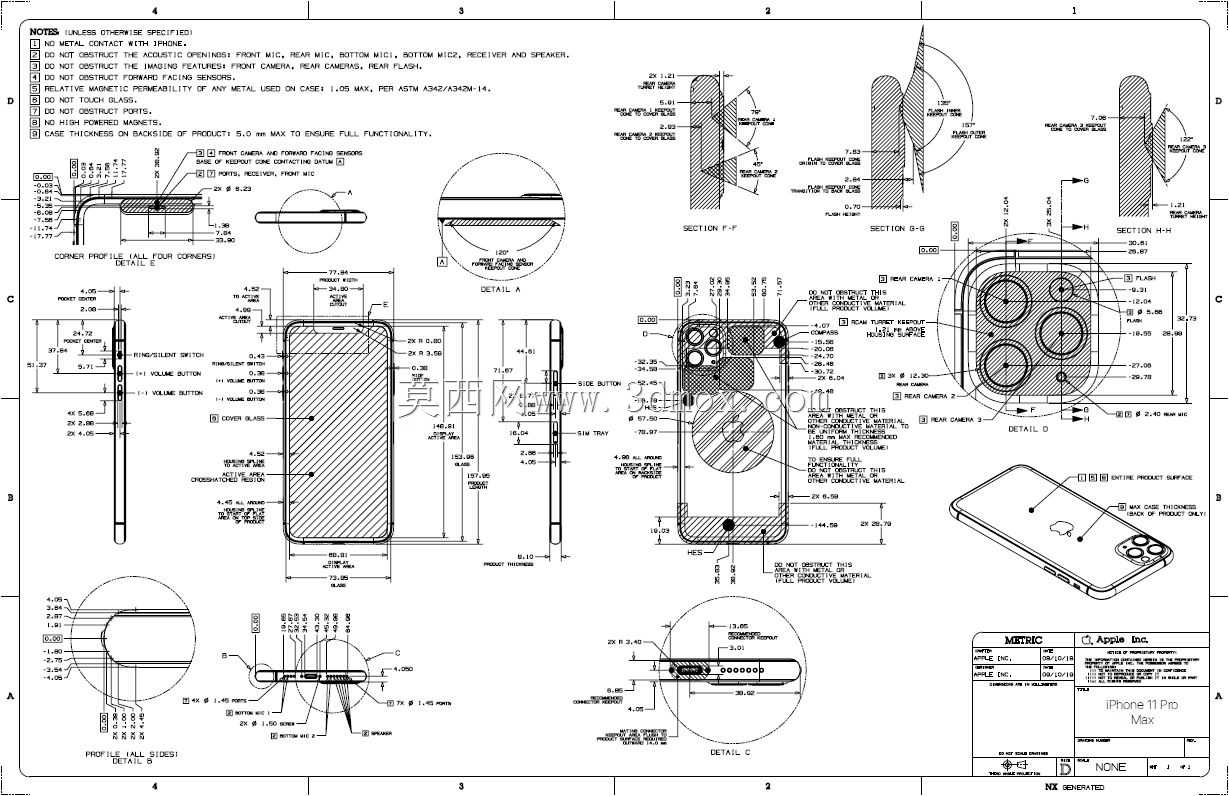

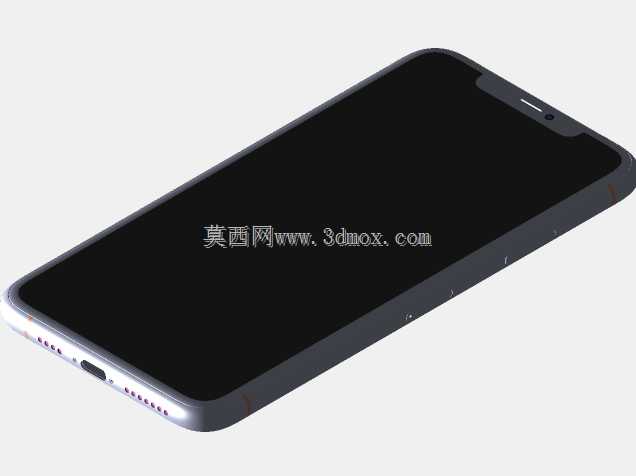

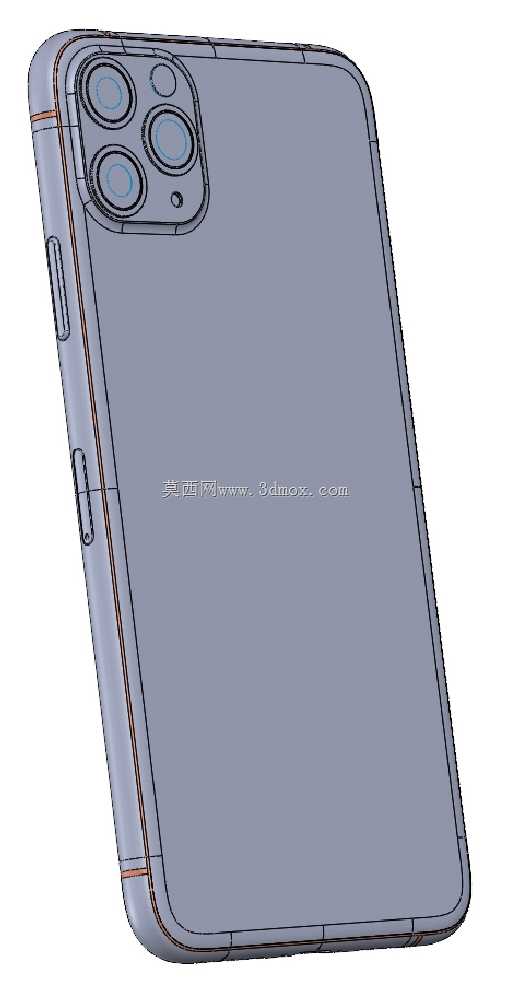

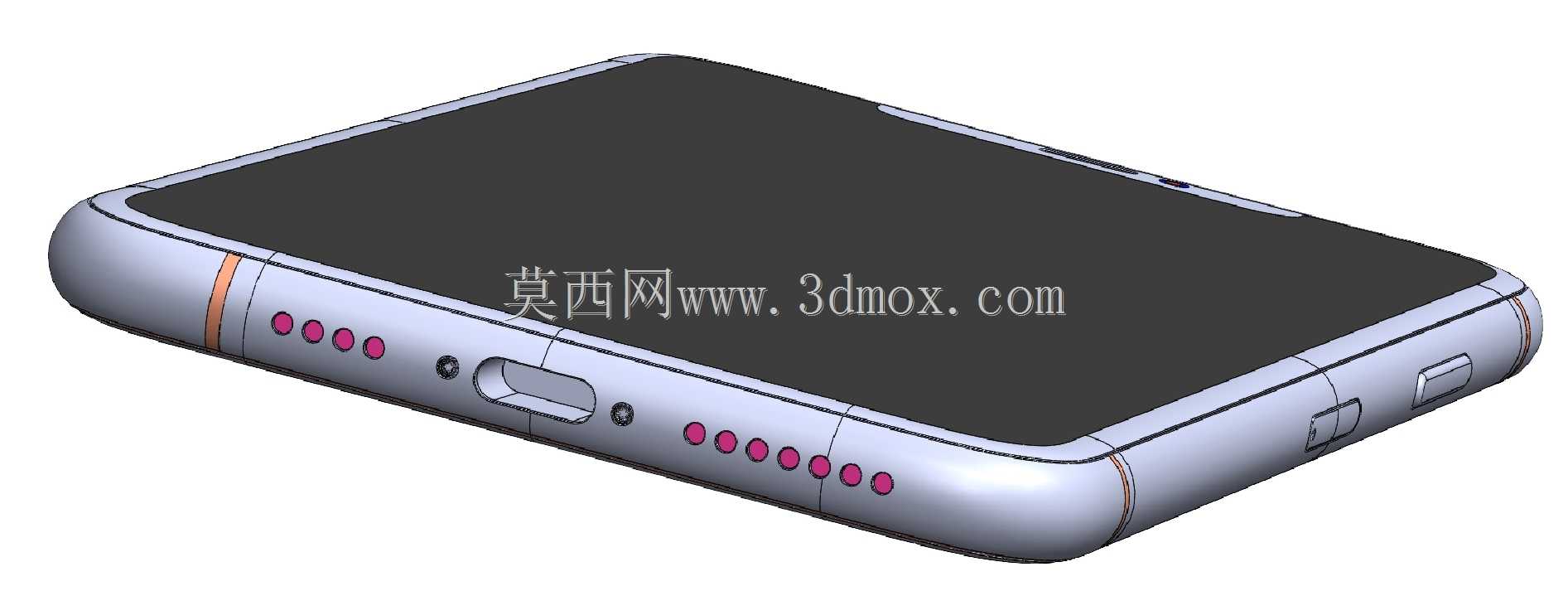

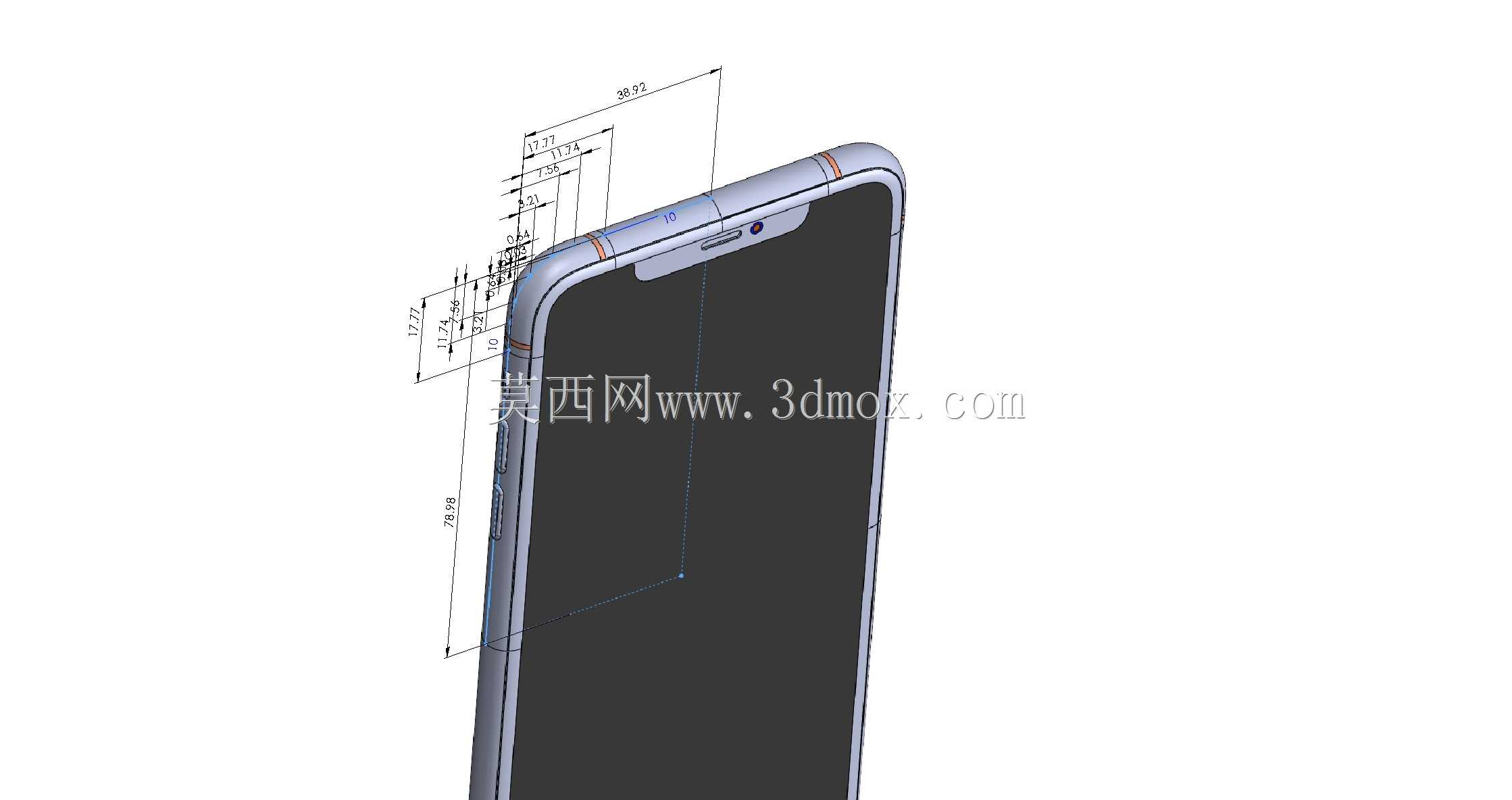

消费电子类产品的外观结构数模，最容易在量产前的结构验证阶段踩坑——尤其是玻璃后盖与金属中框的衔接位，稍有尺寸偏差就会出现装配段差，要么防水胶圈压合不到位影响整机密封性能，要么后盖玻璃受挤压产生内应力，日常使用中遇到温差变化就容易出现开裂。这款手机的数模在曲面过渡处理上做了足够细致的还原，摄像头模组的凸起台阶边缘做了0.15mm的倒角过渡，对应实际生产中CNC加工金属保护圈时的刀具避让需求，不会出现锐边割手的问题，也能避免阳极氧化工序中边角位置积漆导致的色差。中框的弧度从侧边握持区到屏幕R角的衔接完全贴合实物的曲率变化，数模里预留的0.08mm装配公差带，刚好适配屏幕支架与中框点胶后的厚度变化，不会出现屏幕凸起或者凹陷的装配问题。摄像头区域的三个镜头孔位与闪光灯、降噪麦的开孔位置相对公差控制在0.02mm以内，对应实际生产中摄像头模组的定位销装配需求，不会出现镜头偏心、拍摄时画面边缘被遮挡的问题。机身侧边的按键开孔位置做了轻微的沉台设计，对应按键硅胶密封圈的安装空间，数模里还原的沉台深度刚好能让密封圈压缩量保持在合理区间，既不会因为压缩量过大导致按键按动手感偏硬，也不会因为压缩量不足导致日常使用中汗水、灰尘从按键缝隙进入机身内部。底部的扬声器开孔、充电接口的倒角尺寸也完全匹配实物的加工参数，充电接口周围的金属保护圈凸台高度刚好能避免日常插拔充电线时刮花接口周围的玻璃面板，扬声器开孔的内侧倒角也做了还原，对应实际生产中钻孔工序的毛刺去除空间，不会出现开孔边缘毛刺遮挡音腔导致的外放音质失真问题。这类精准的外观结构数模，能直接用于手机保护壳的开模验证、贴膜定位治具的设计，也能作为消费电子结构设计的实训参考案例，让设计者直观理解曲面衔接、公差预留、装配避让在量产环节的实际影响，避免设计阶段只追求外观效果忽略加工与装配的实际需求，减少开模后的修模次数，缩短产品从设计到量产的周期。
