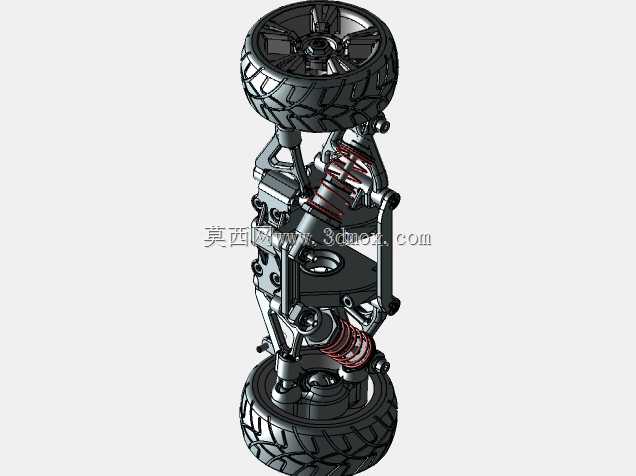

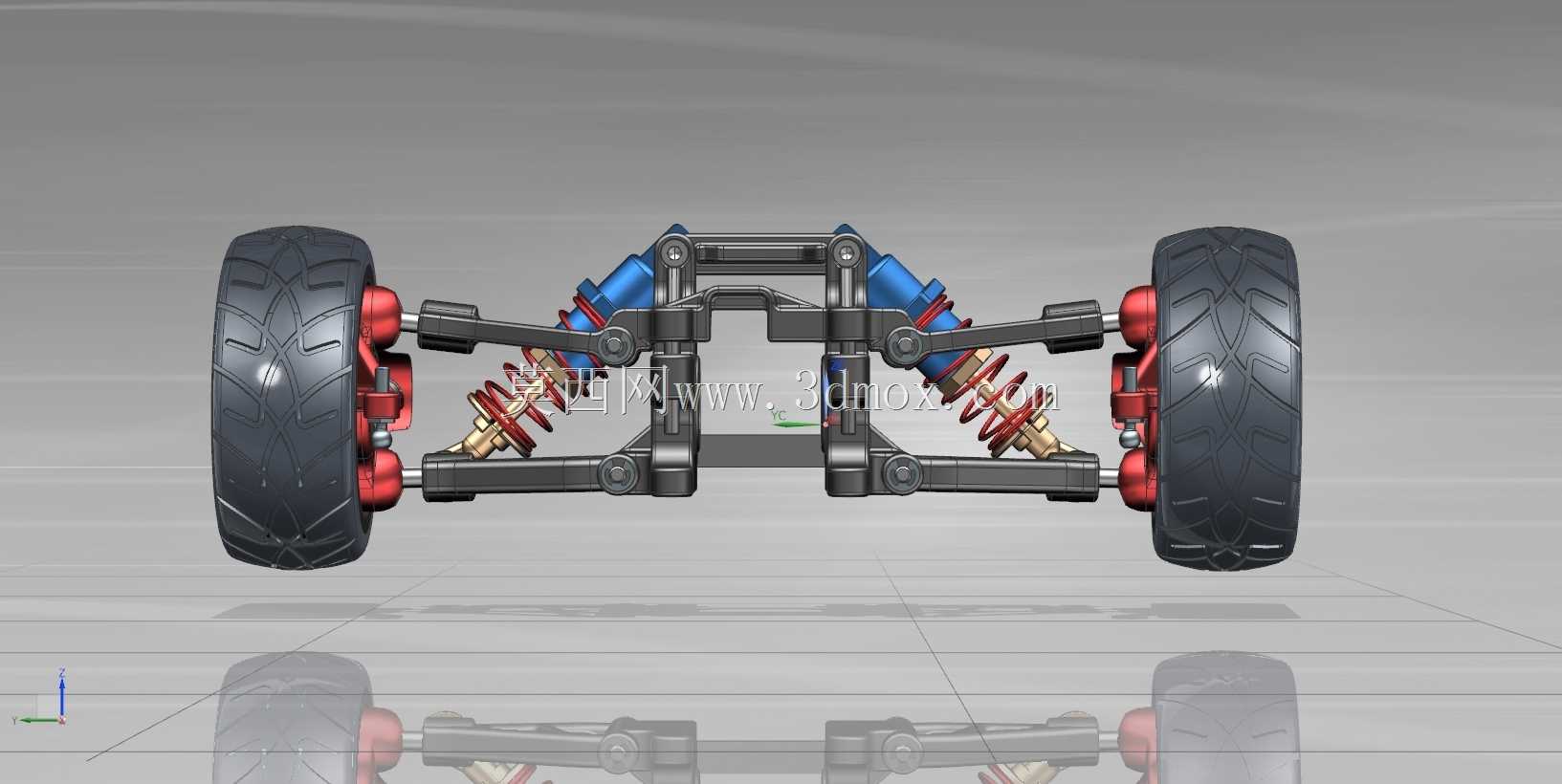

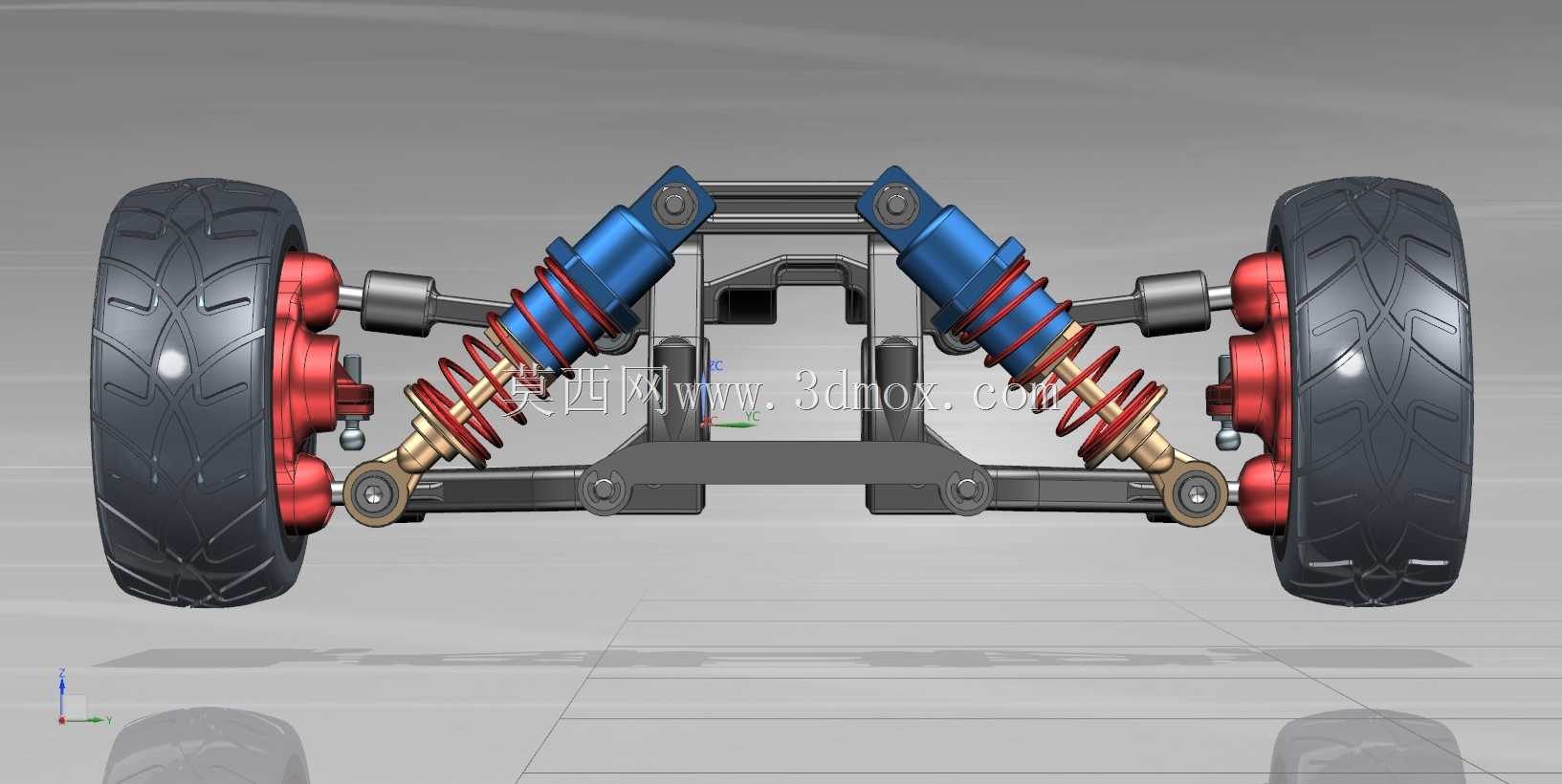

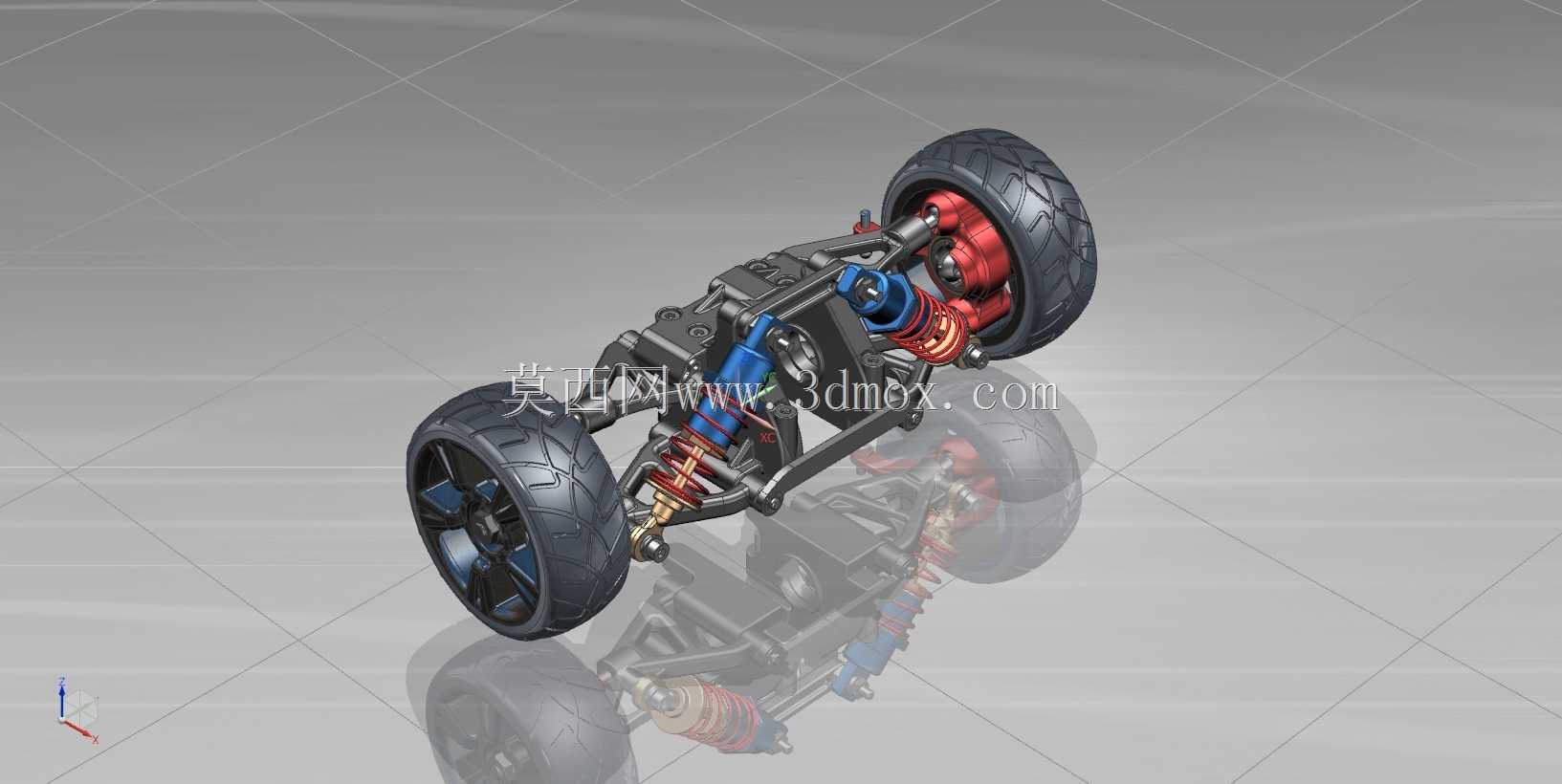

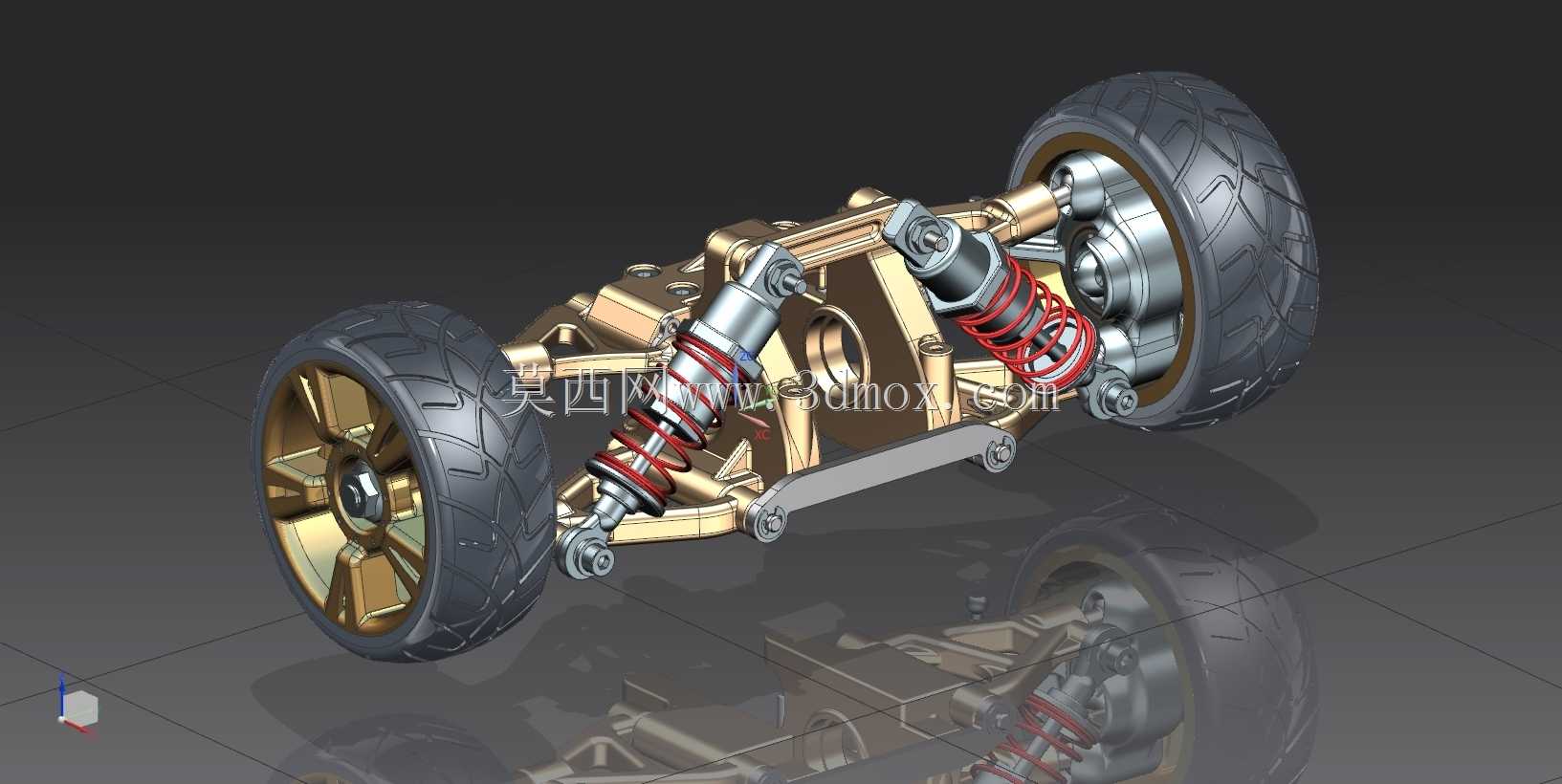

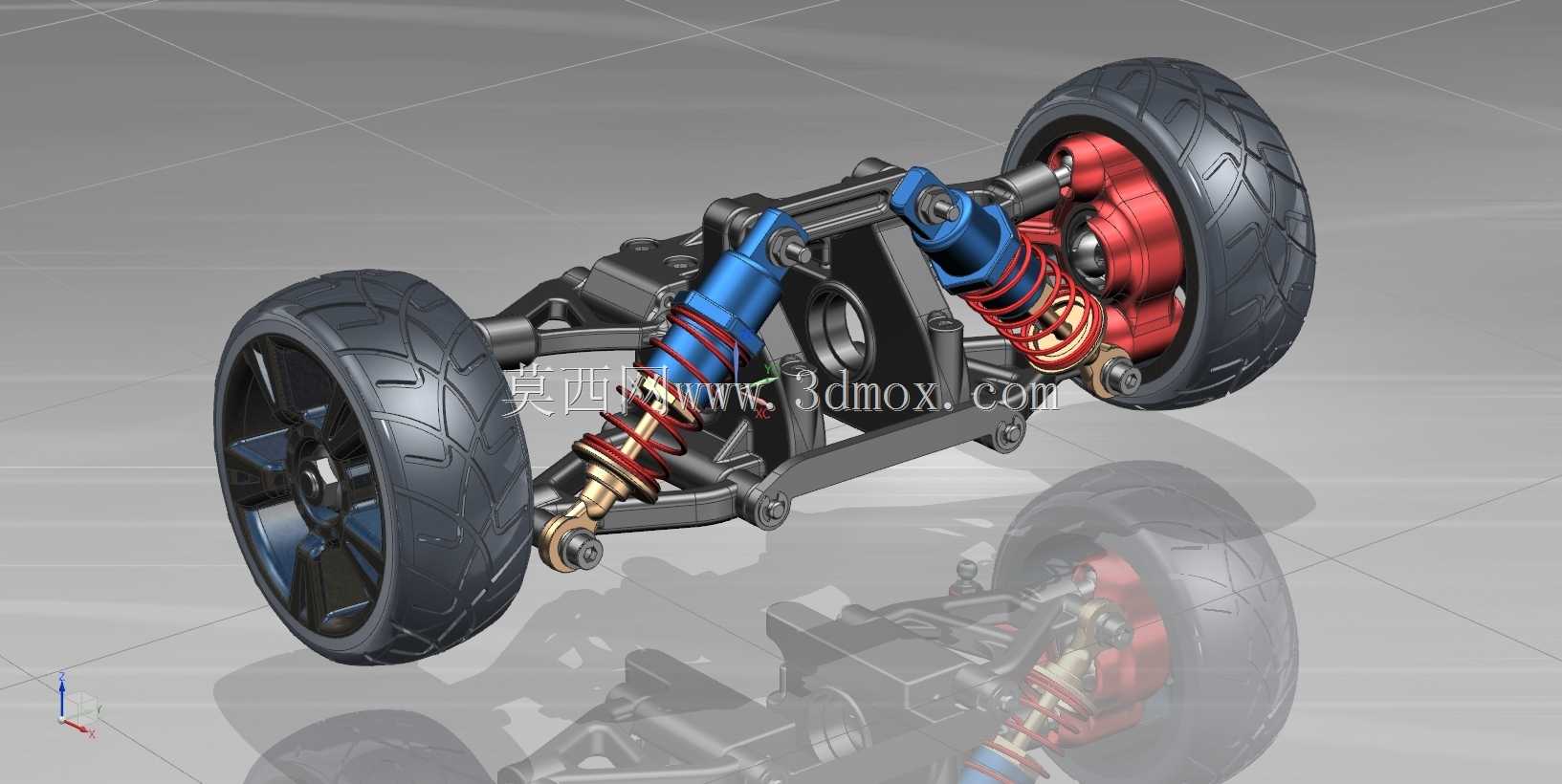

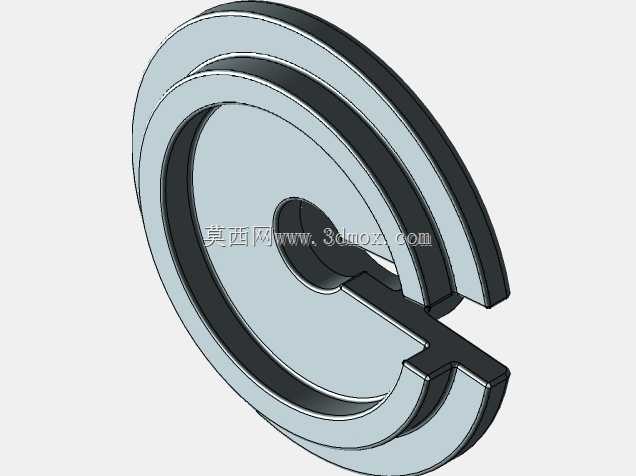

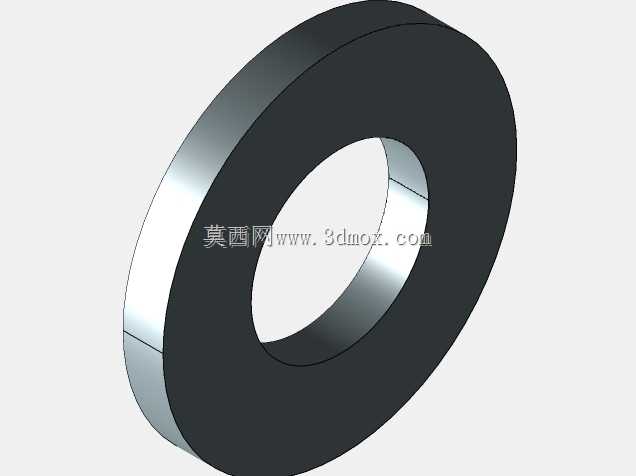

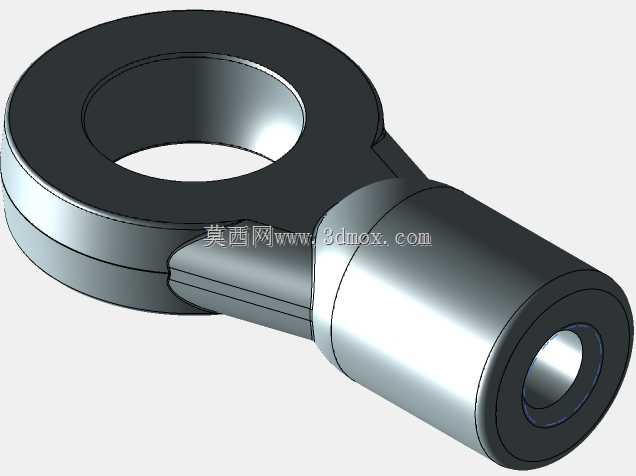

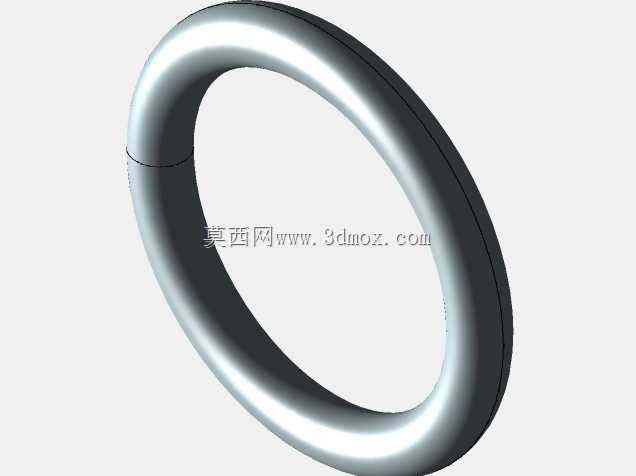

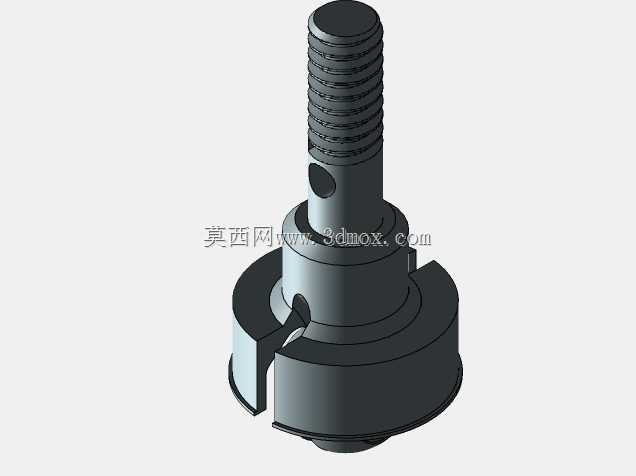

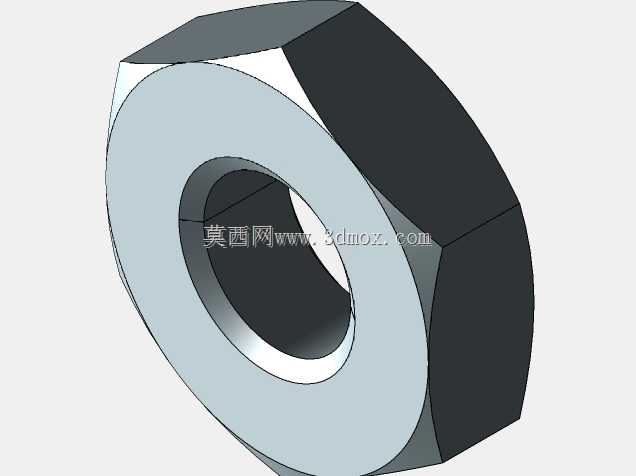

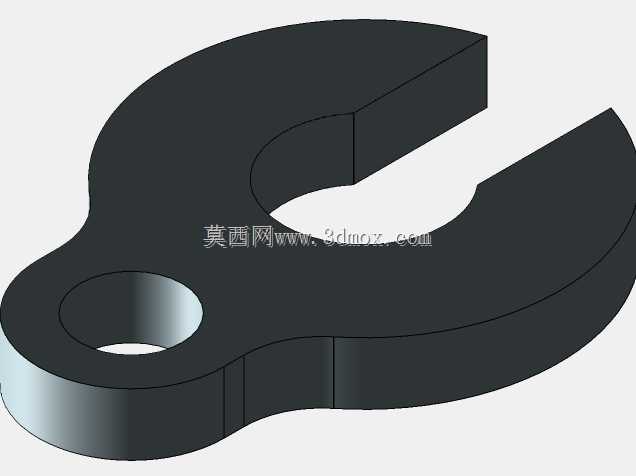

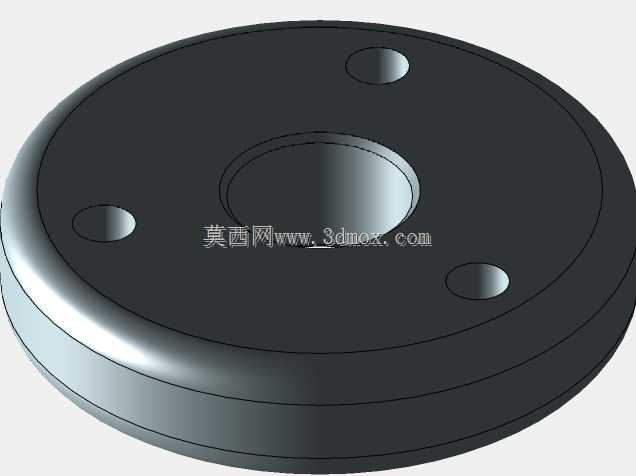

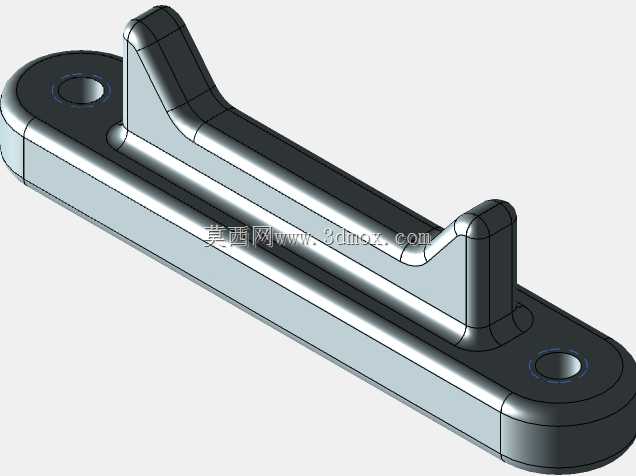

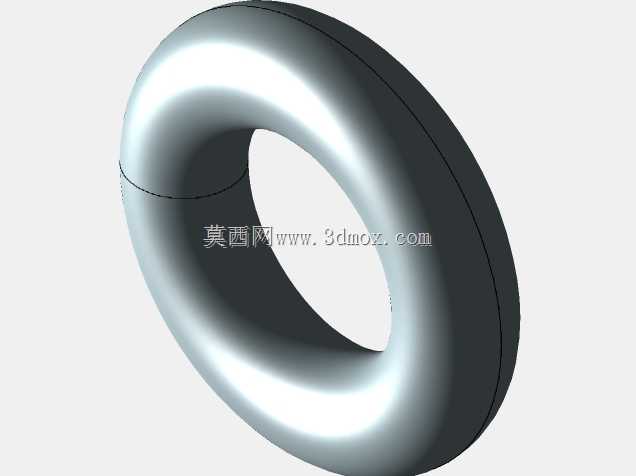

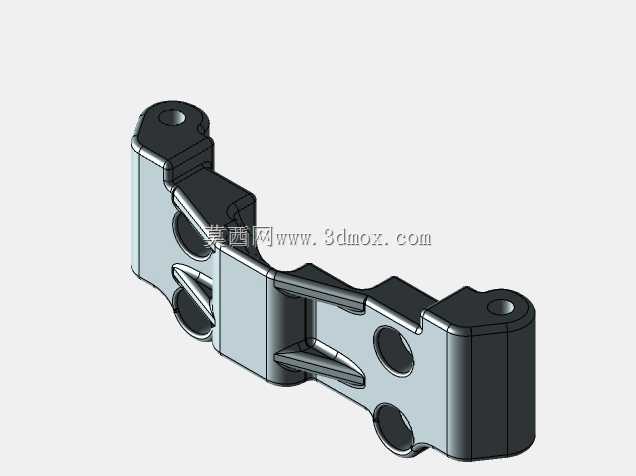

双横臂独立悬架系统结构设计

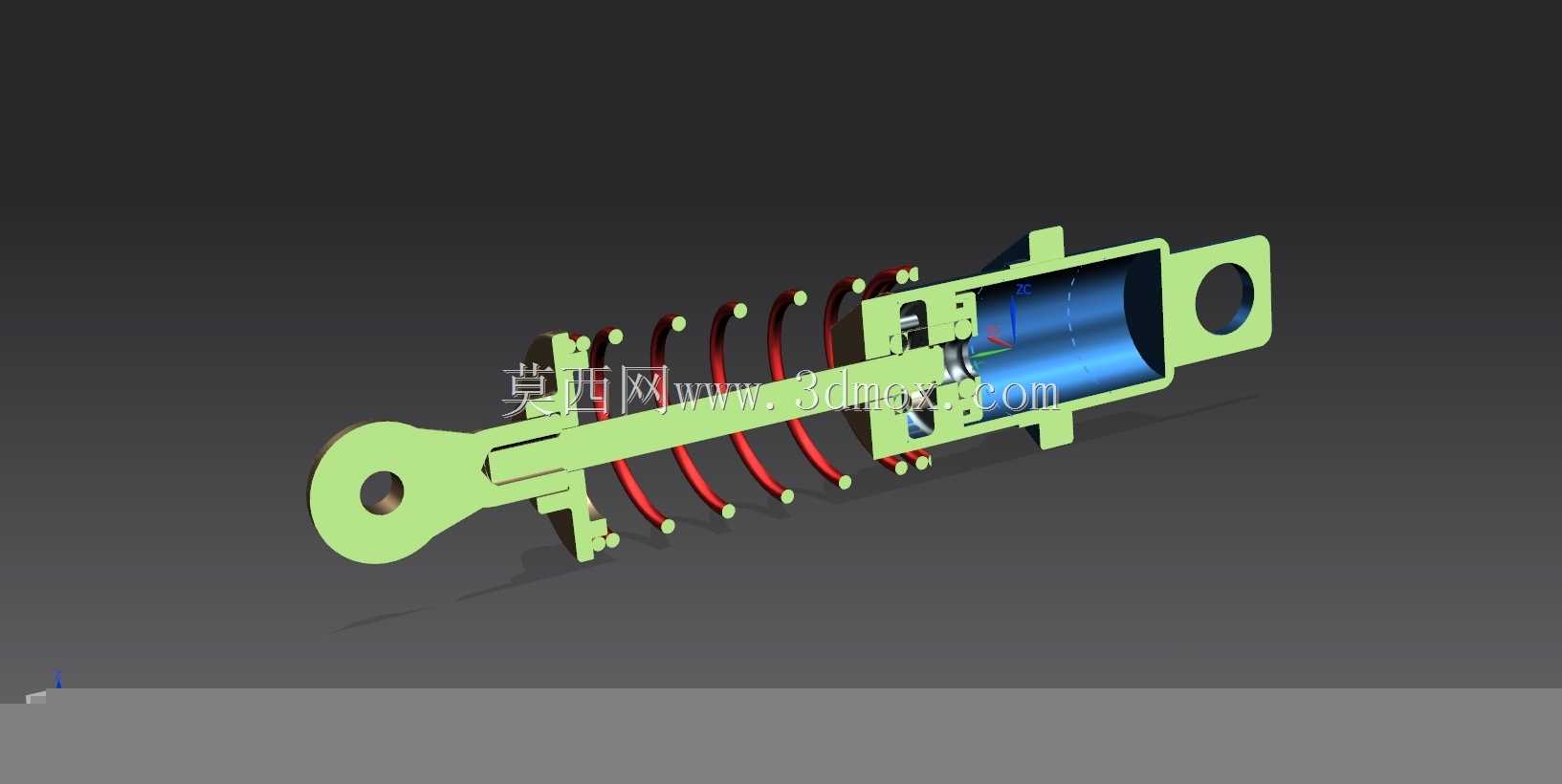

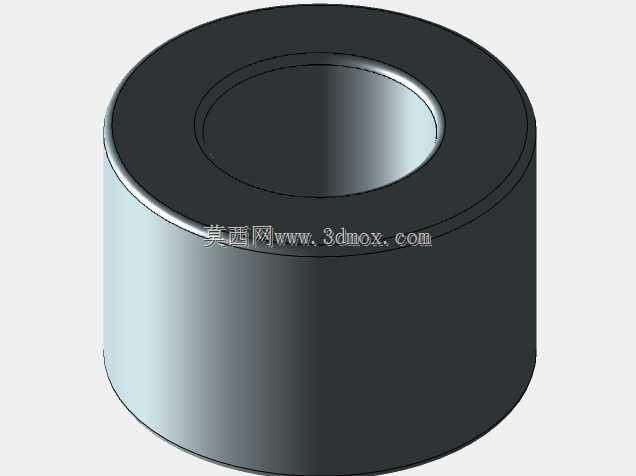

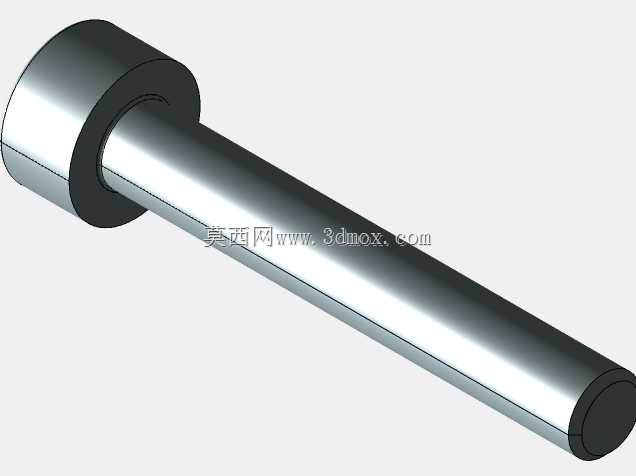

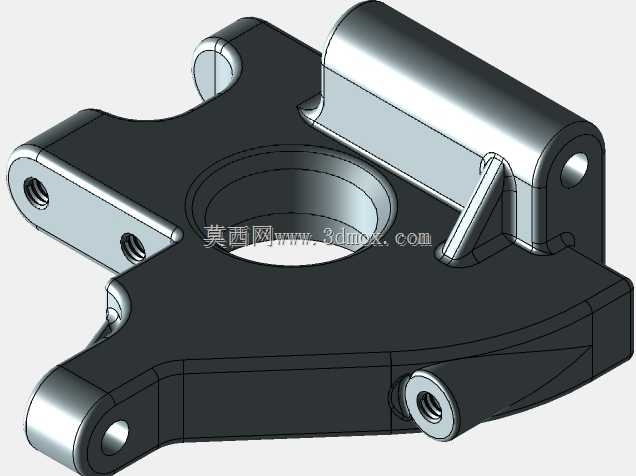

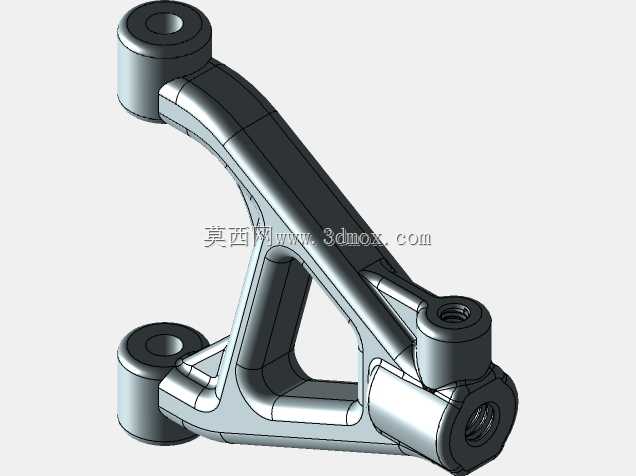

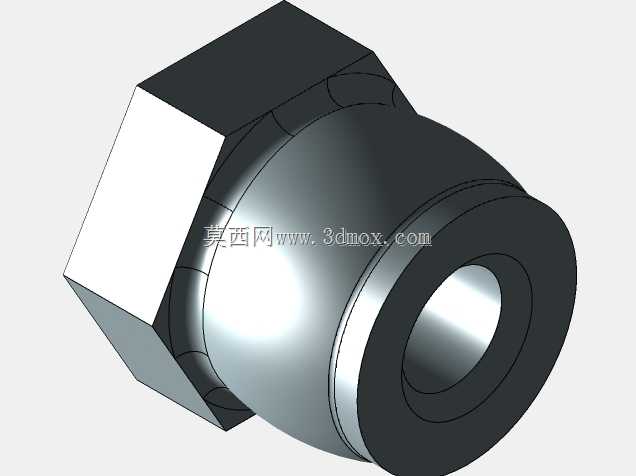

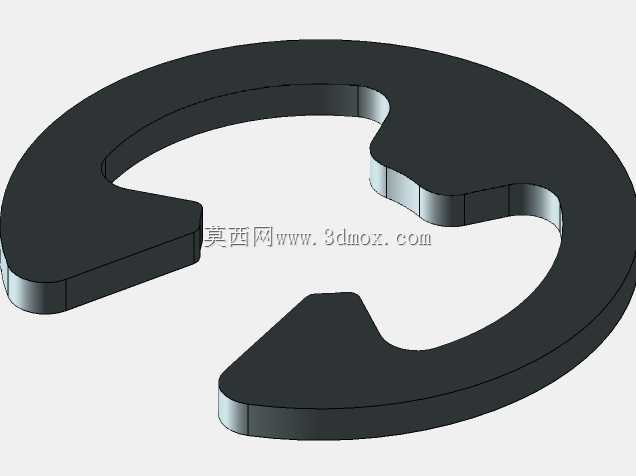

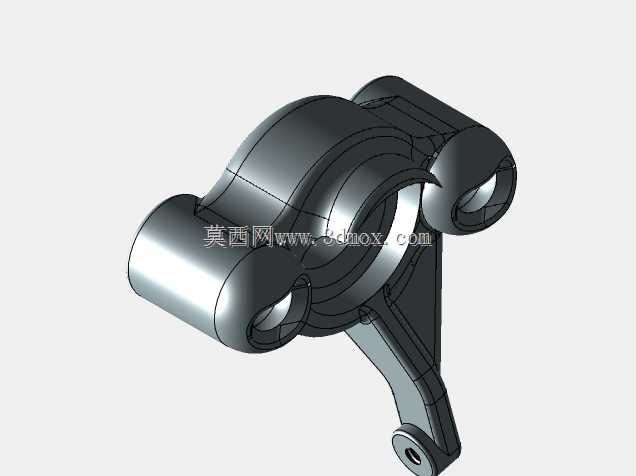

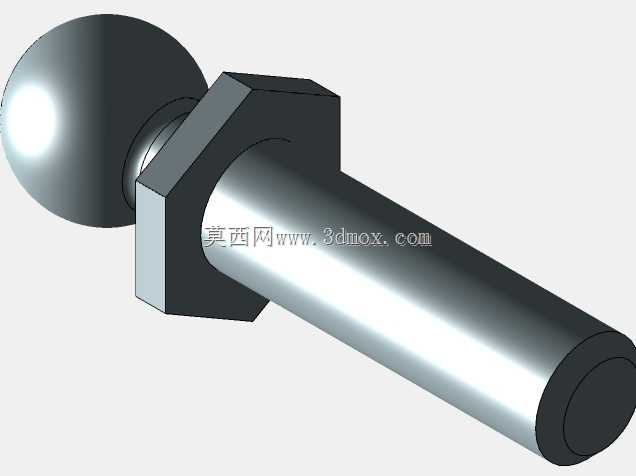

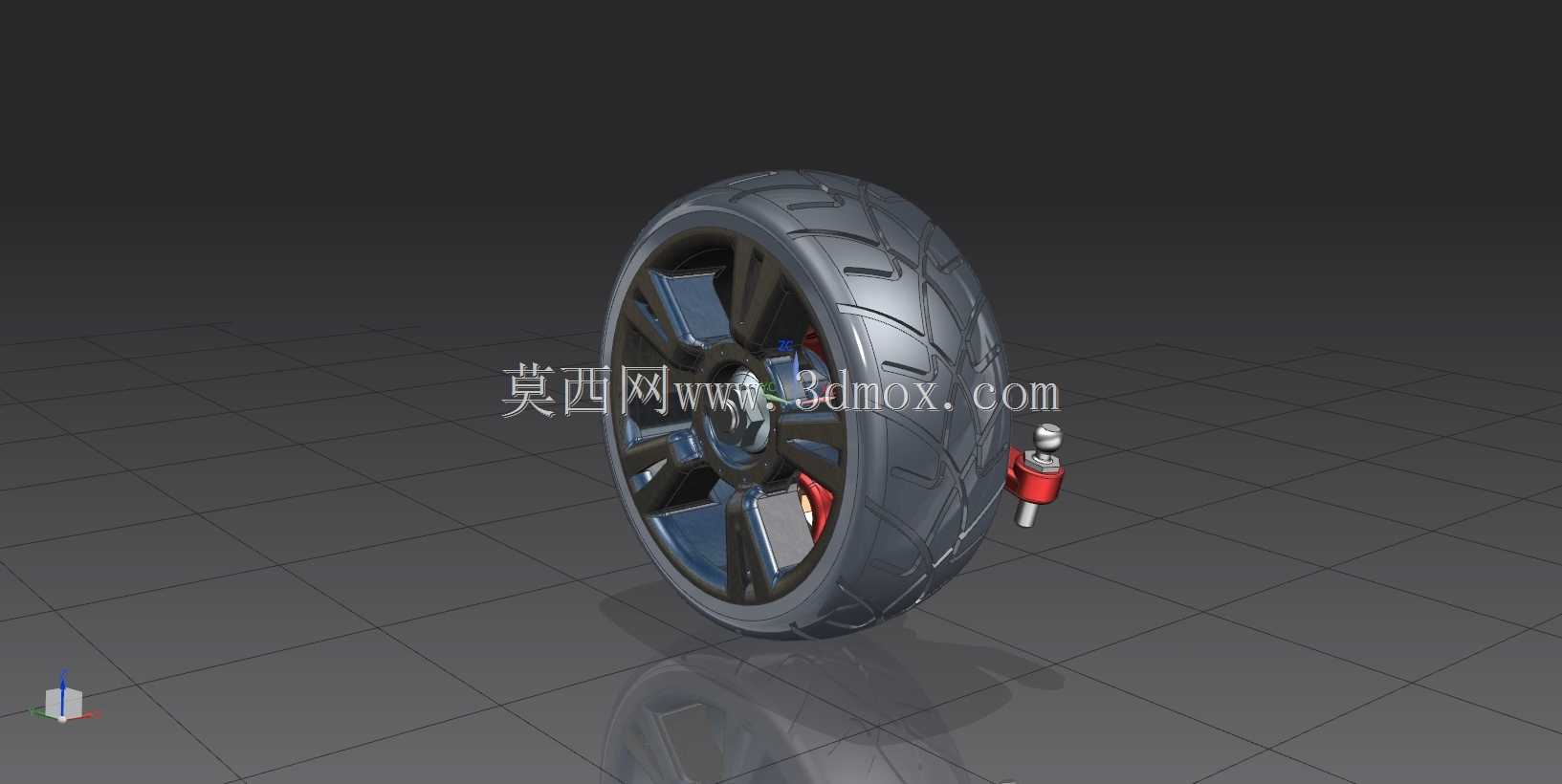

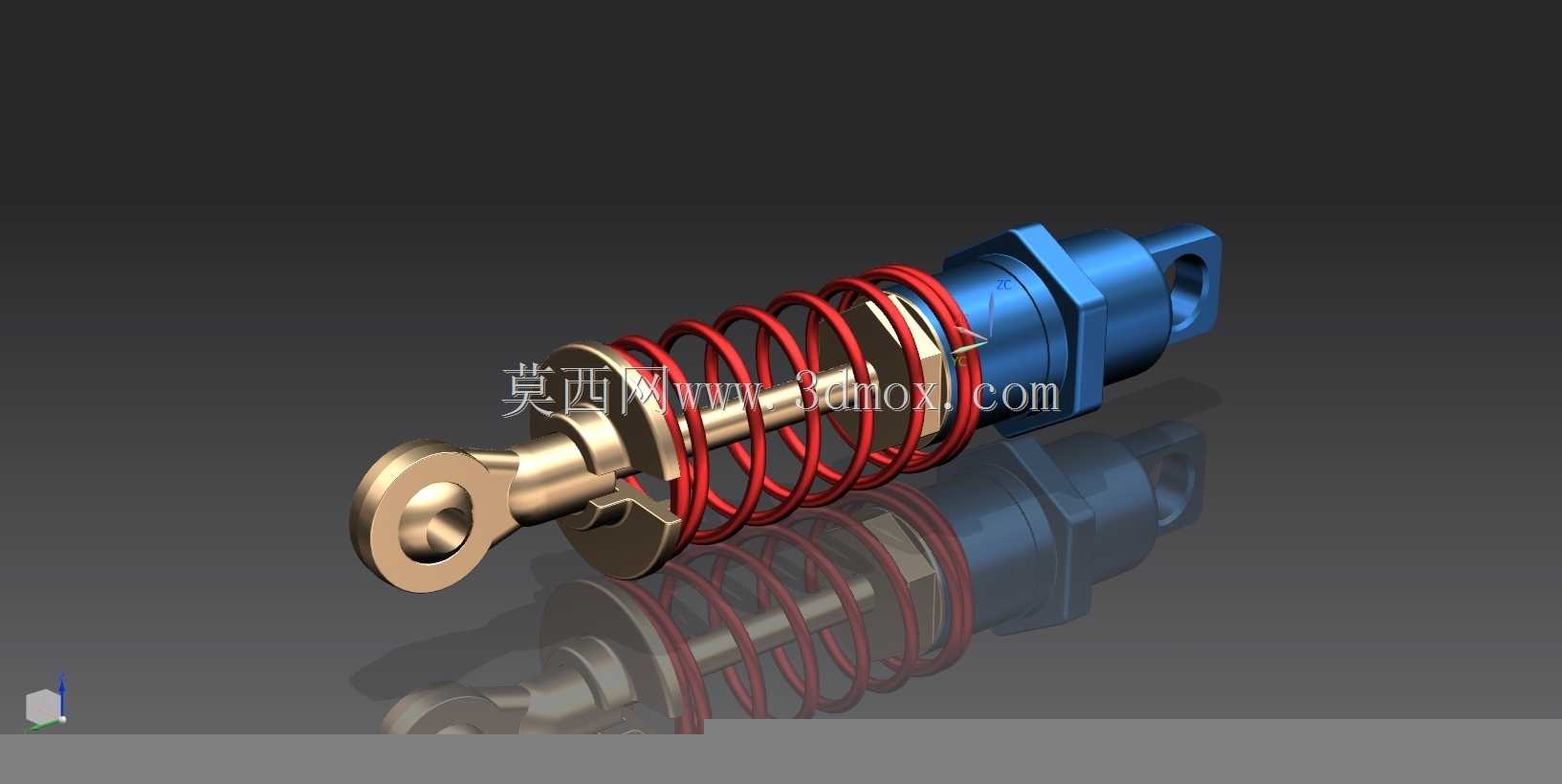

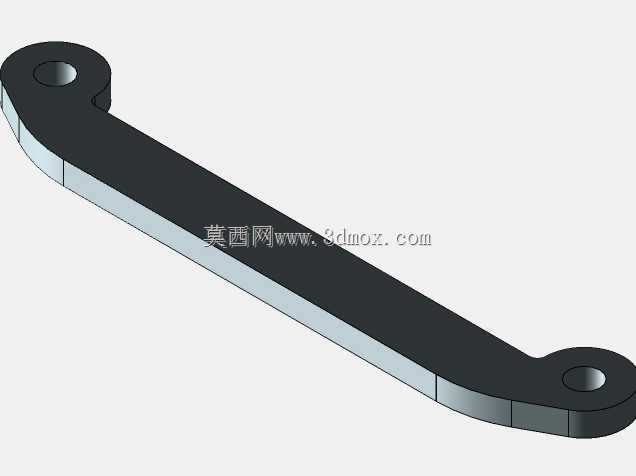

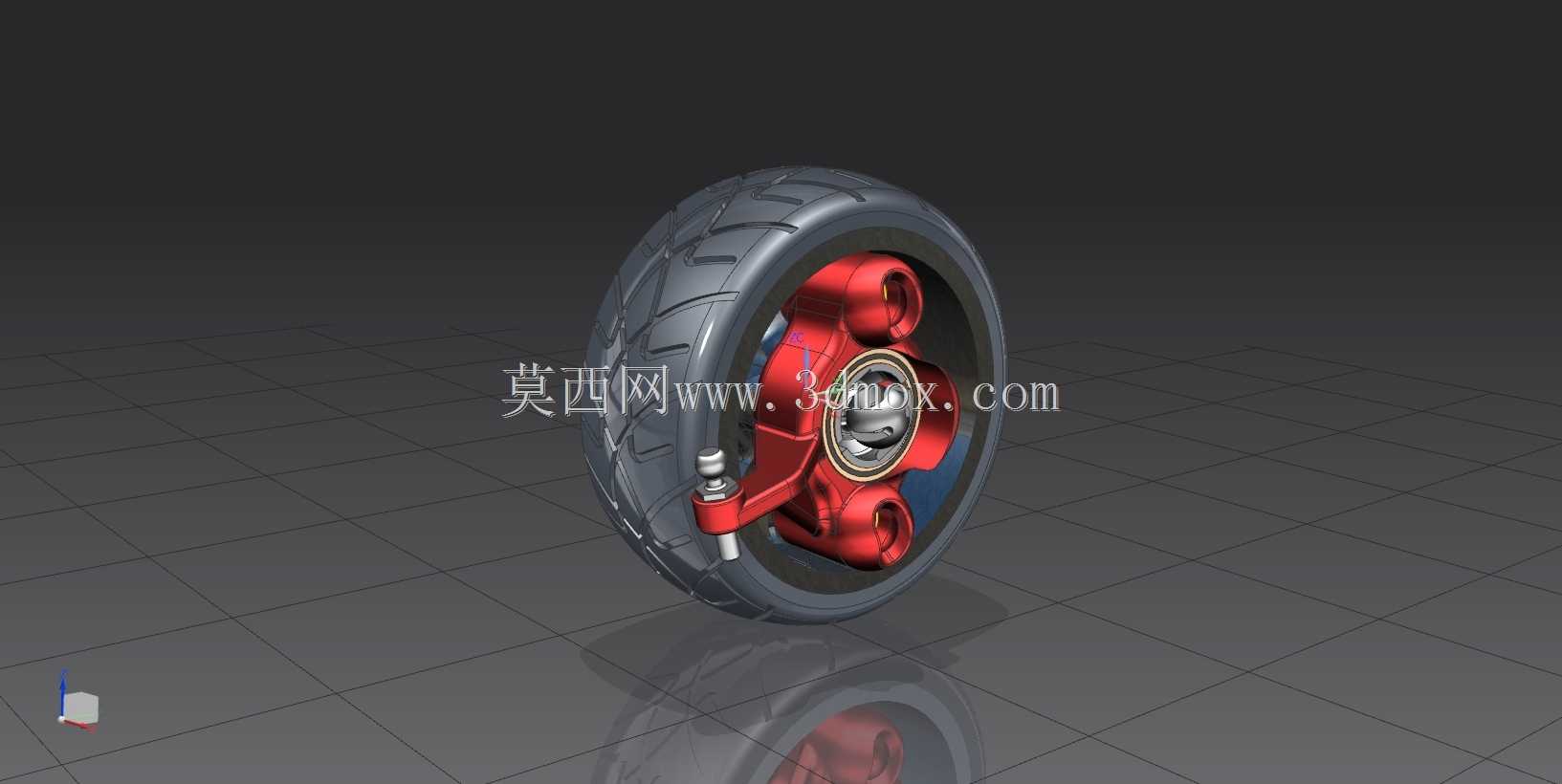

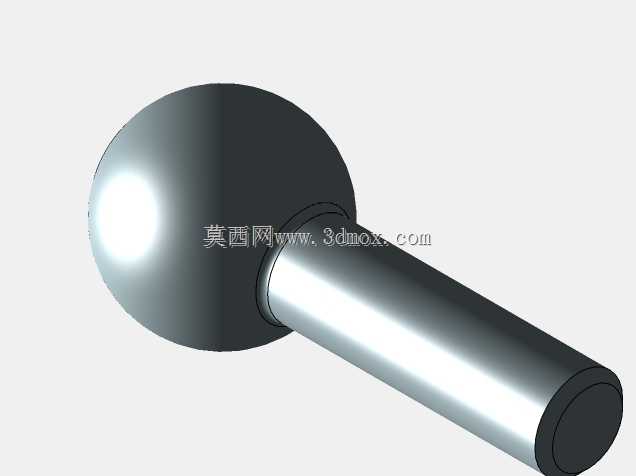

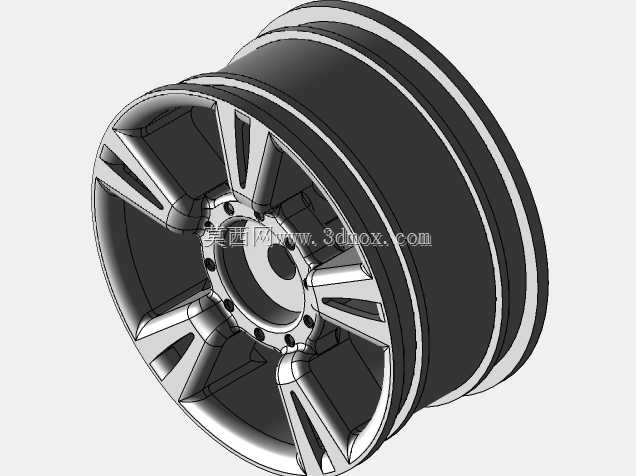

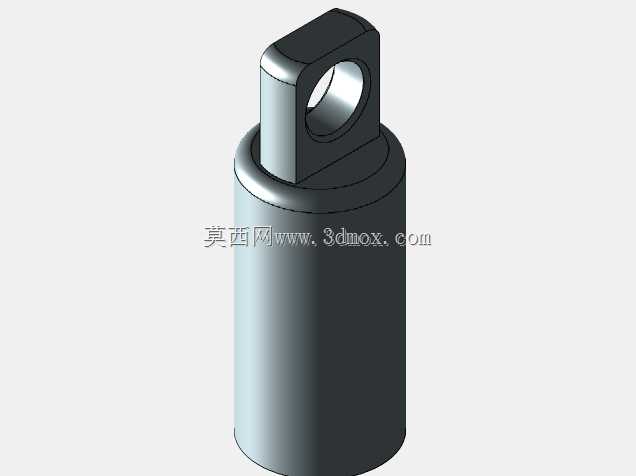

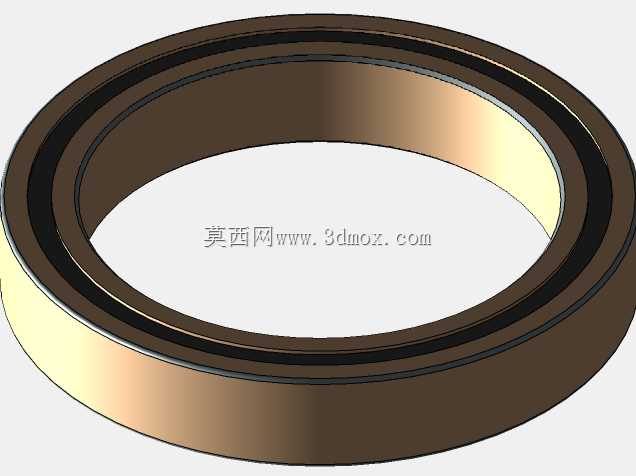

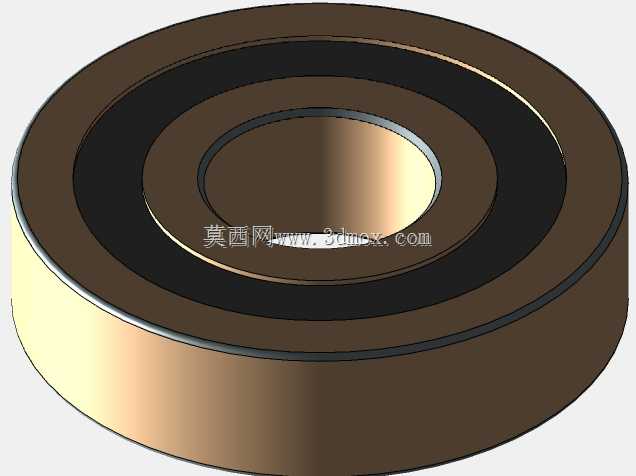

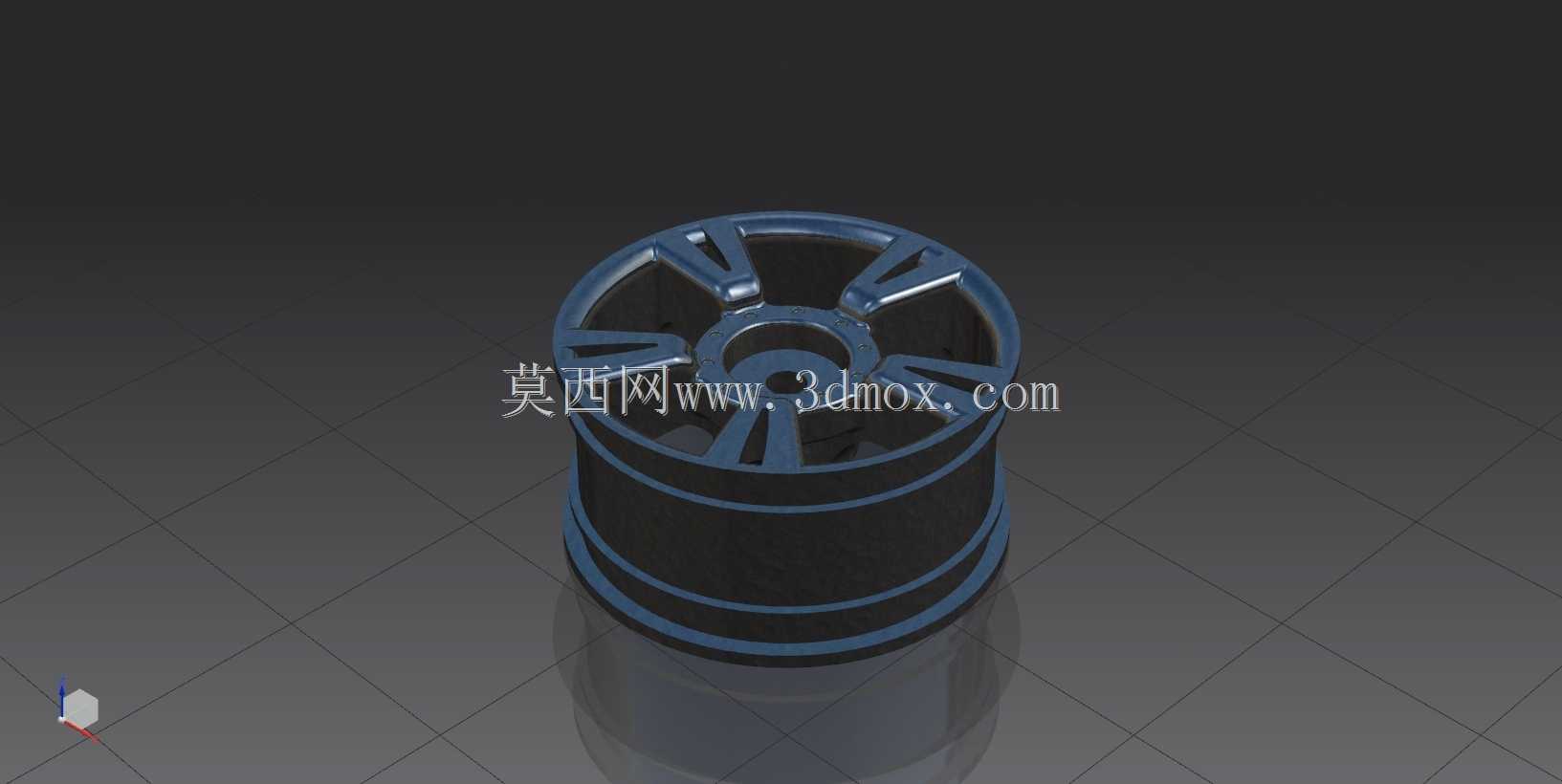

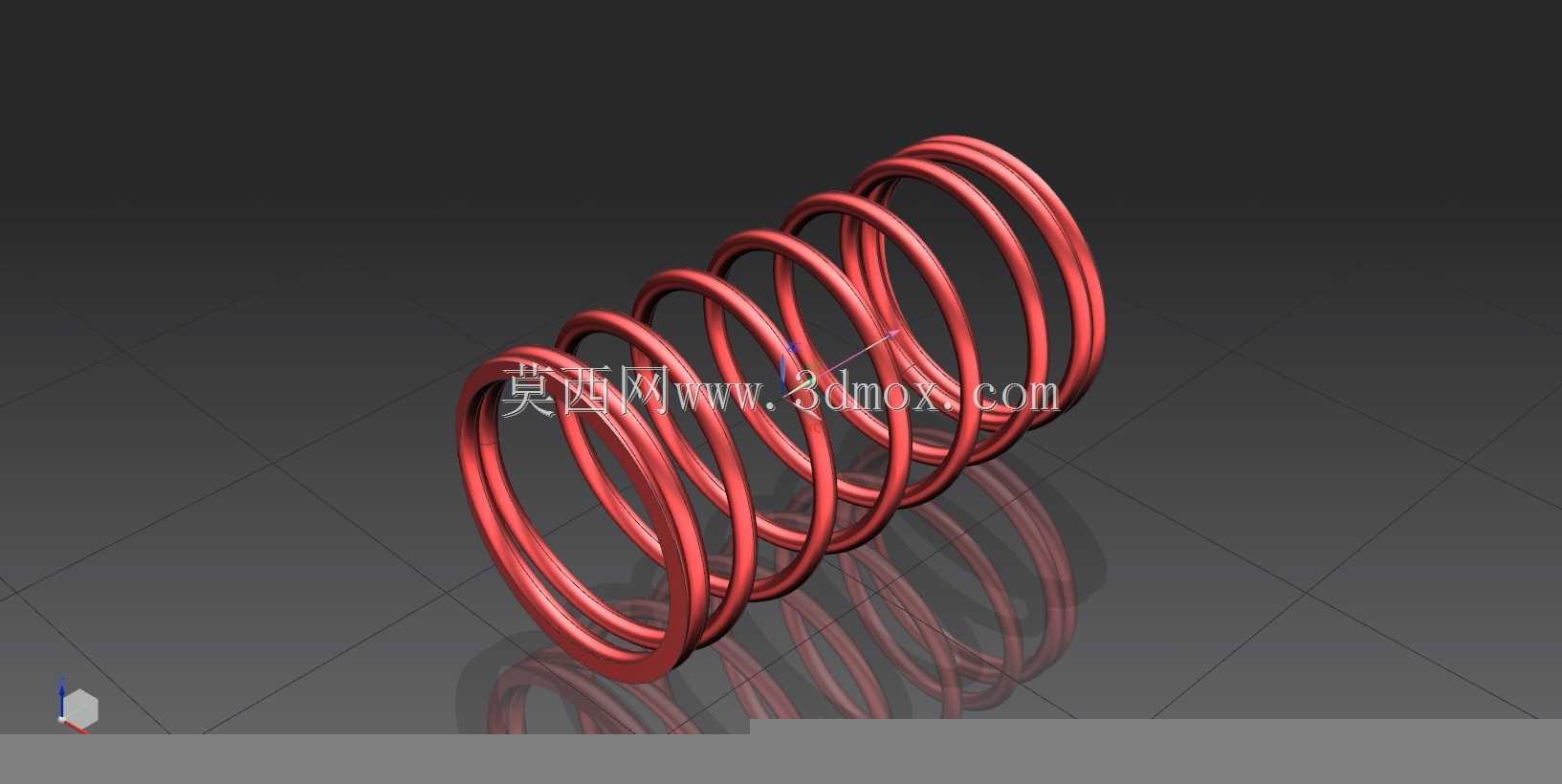

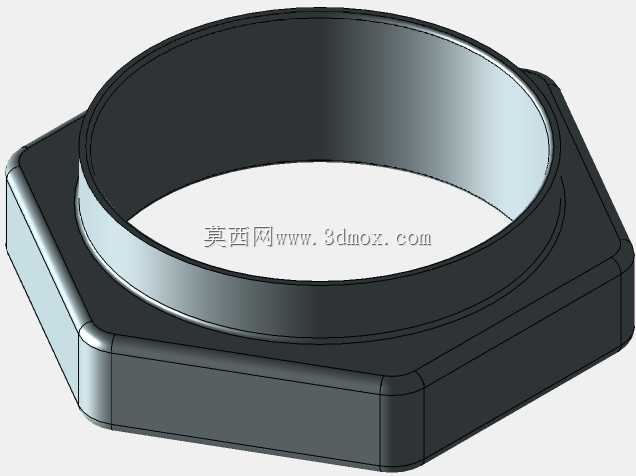

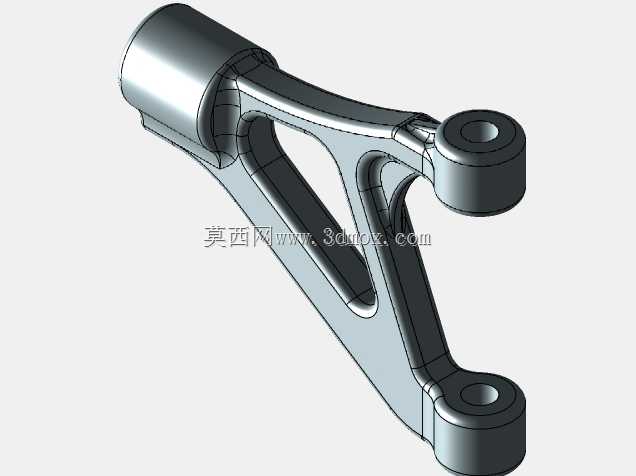

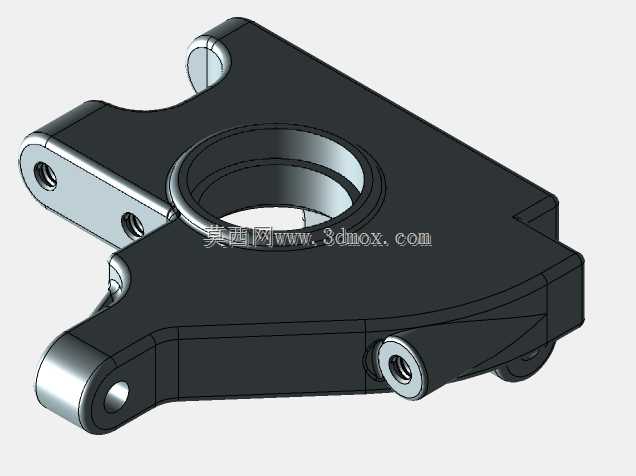

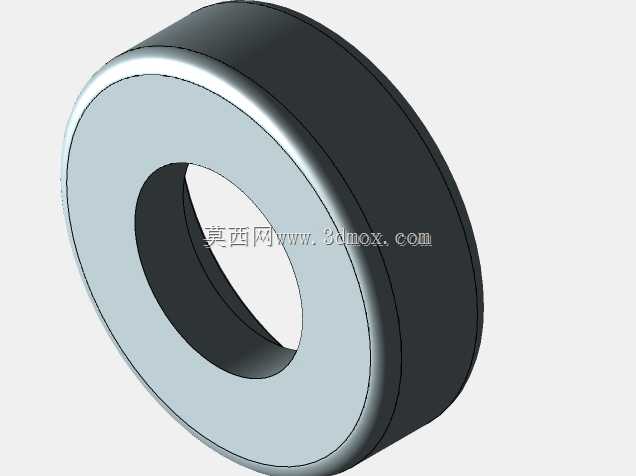

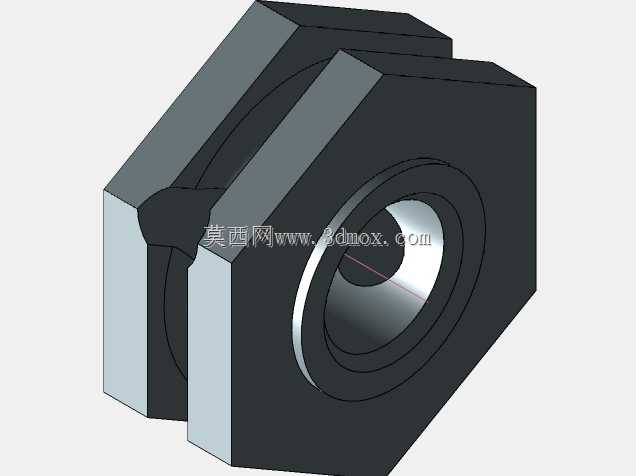

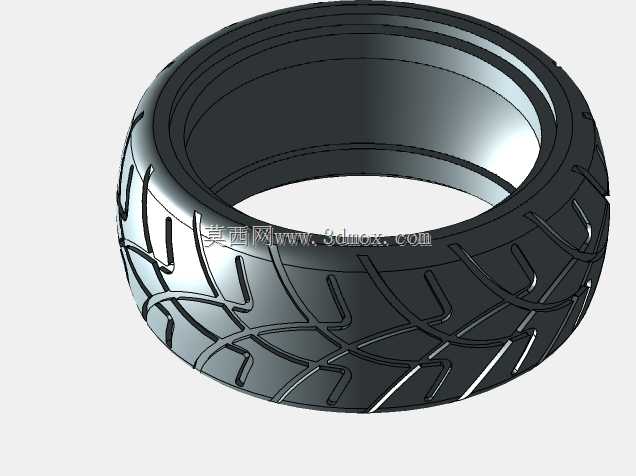

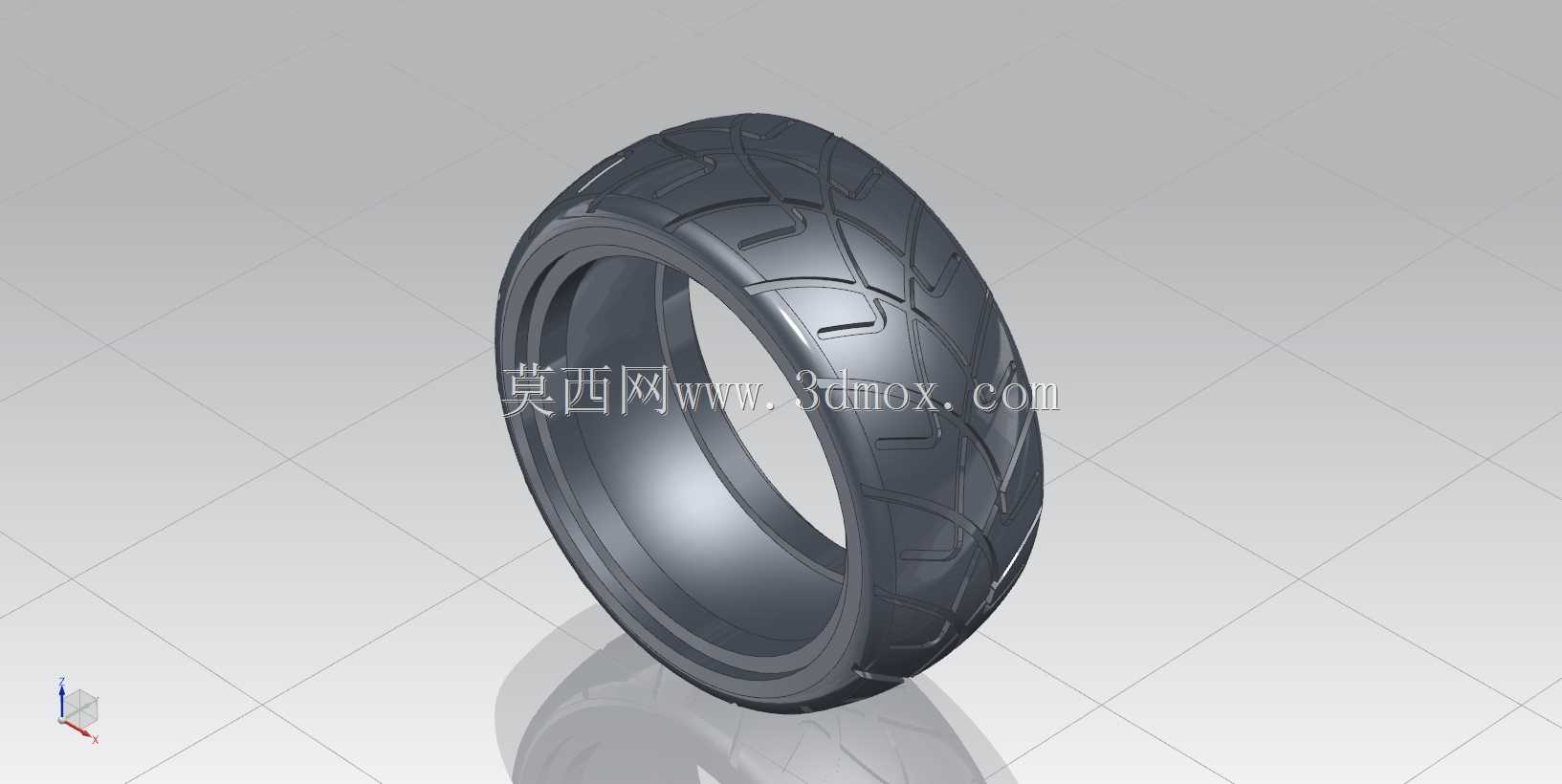

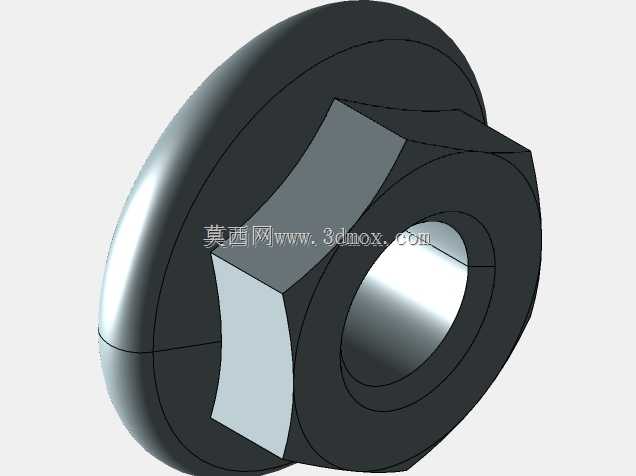

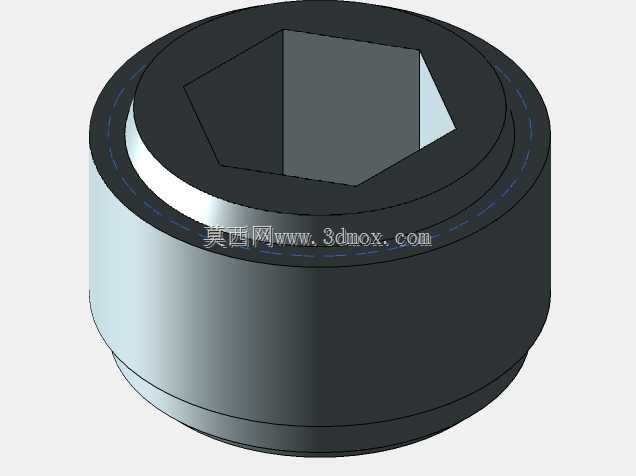

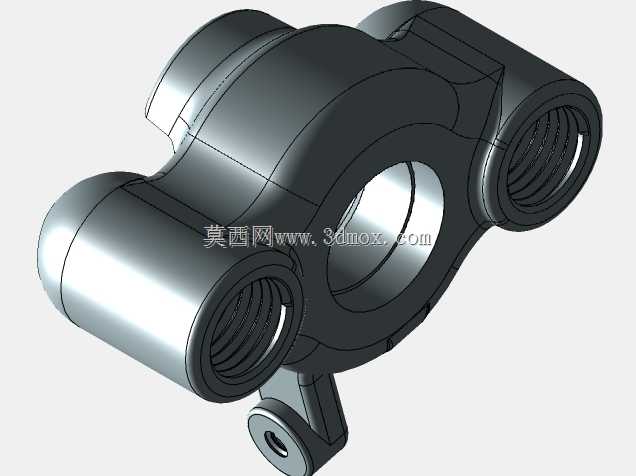

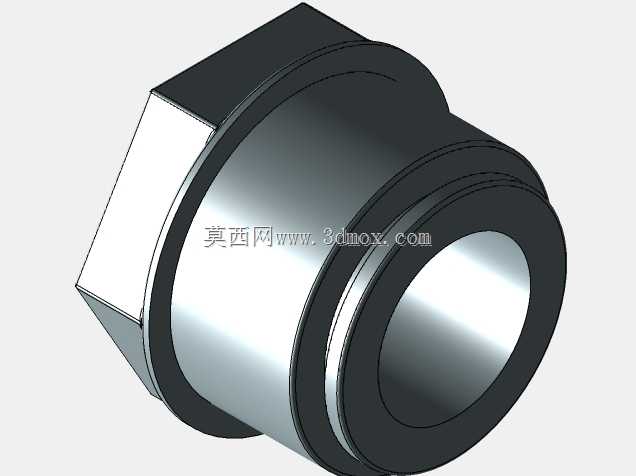

实车底盘调校中，双横臂悬架的上下控制臂铰接点同轴度偏差超0.2mm时，过颠簸路面会持续出现轮胎偏磨、转向回正卡滞的问题，这套结构在铰接位预留了0.05mm的间隙补偿量，刚好抵消摆臂冲压成型后的形位公差，不会出现装配时销轴硬敲入位导致的衬套早期开裂。转向节与轮毂轴承的配合面做了台阶式限位，轴承压装到位后刚好抵住台阶端面，不用额外加工卡簧槽就能限制轴向窜动，减少了三道机加工序的同时，还能避免卡簧长期受交变载荷出现疲劳断裂的隐患。减震器下端与下摆臂的连接座采用了偏置设计，不是正对摆臂中心线布置，而是往车轮侧偏移了12mm，这个偏移量能让减震器吸收路面冲击时的受力方向更贴合弹簧压缩轴线，减少减震器活塞杆受到的侧向力，延长油封的使用寿命。弹簧托盘的边缘做了翻边处理，翻边高度刚好卡住弹簧下端的第一圈簧丝，车辆极限过弯时弹簧不会出现侧向滑移脱出的风险，托盘表面还冲压了三道径向加强筋，不用增加板材厚度就能提升托盘的抗变形能力，过深坑冲击时托盘不会被弹簧压溃变形。上下横臂的杆身截面不是等直径圆管，靠近铰接点的位置做了局部压扁，压扁后的截面刚好适配球头销的安装座尺寸，不用额外焊接安装耳片，减少了焊接变形对摆臂长度精度的影响，压扁区域的过渡曲面做了大圆弧顺滑处理，应力集中系数比直角焊接结构低40%，长期承受交变载荷不会在过渡位置出现疲劳裂纹。轮辋安装面的螺栓孔做了沉头导向，装配时螺栓能顺着导向斜面滑入孔位，不用反复对位调整，适配生产线快速装配的节拍要求，沉头深度刚好覆盖螺栓头的厚度，螺栓拧紧后不会突出轮辋表面，避免平衡块安装时和螺栓头产生干涉。刹车卡钳的安装支架集成在转向节上，不是单独用螺栓固定的分体结构，减少了两个连接面的装配公差累积，卡钳和刹车盘的平行度更容易保证，刹车时不会出现偏磨、抖动的问题，集成式支架的重量比分体式轻了18%，还能降低簧下质量提升悬挂响应速度。
