汽车底板车架自动化焊接组装产线

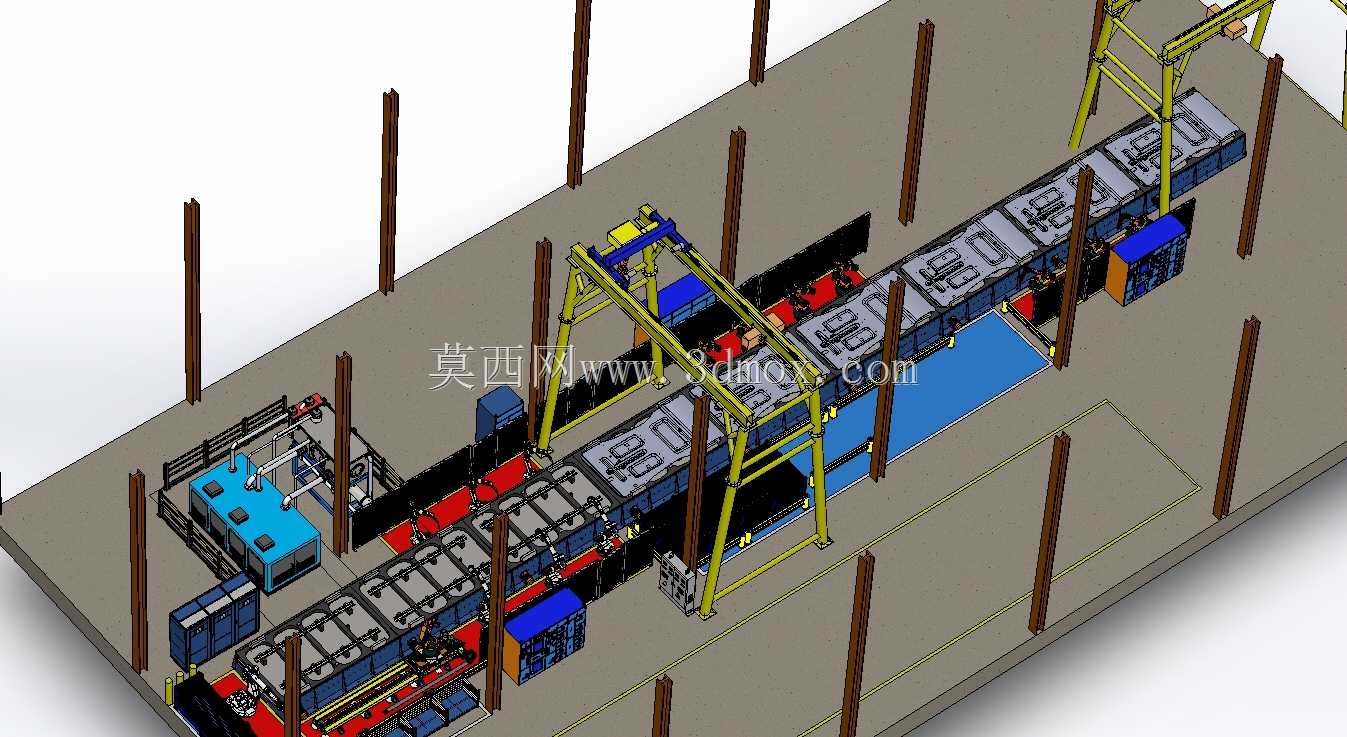

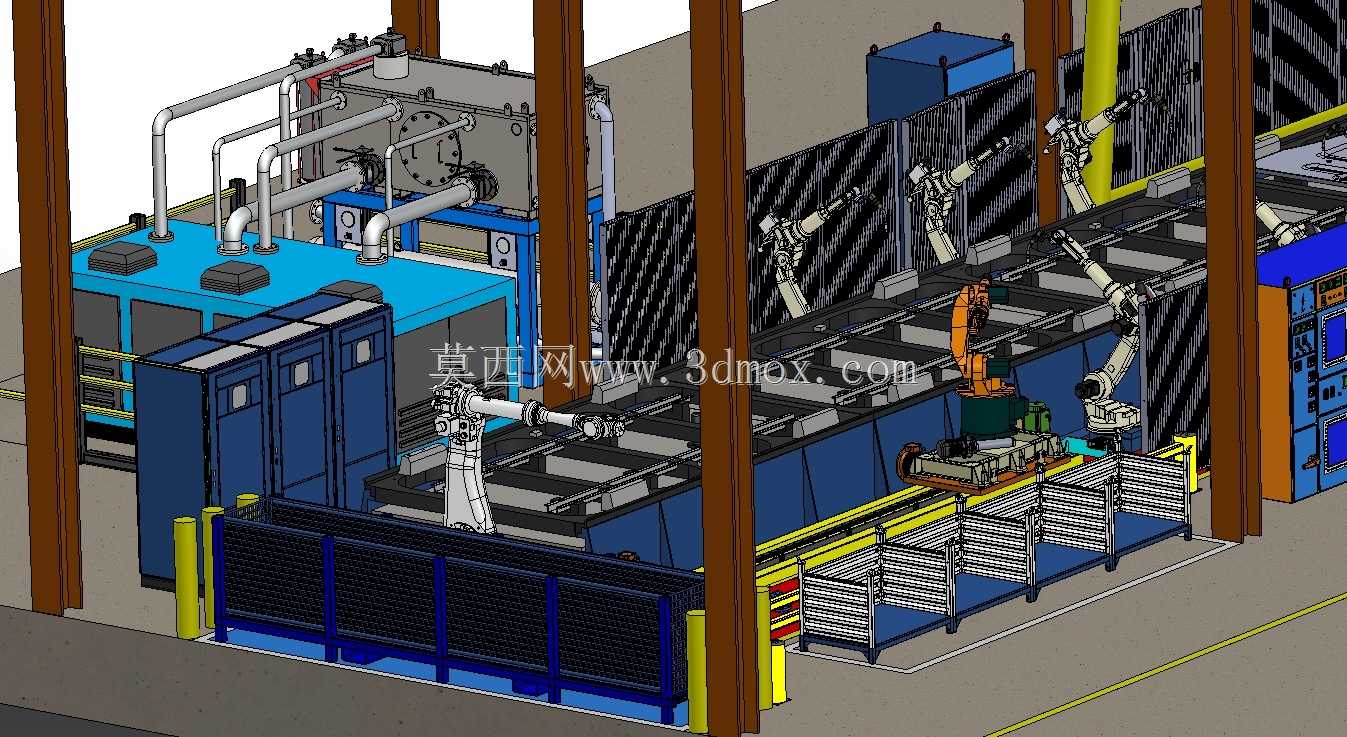

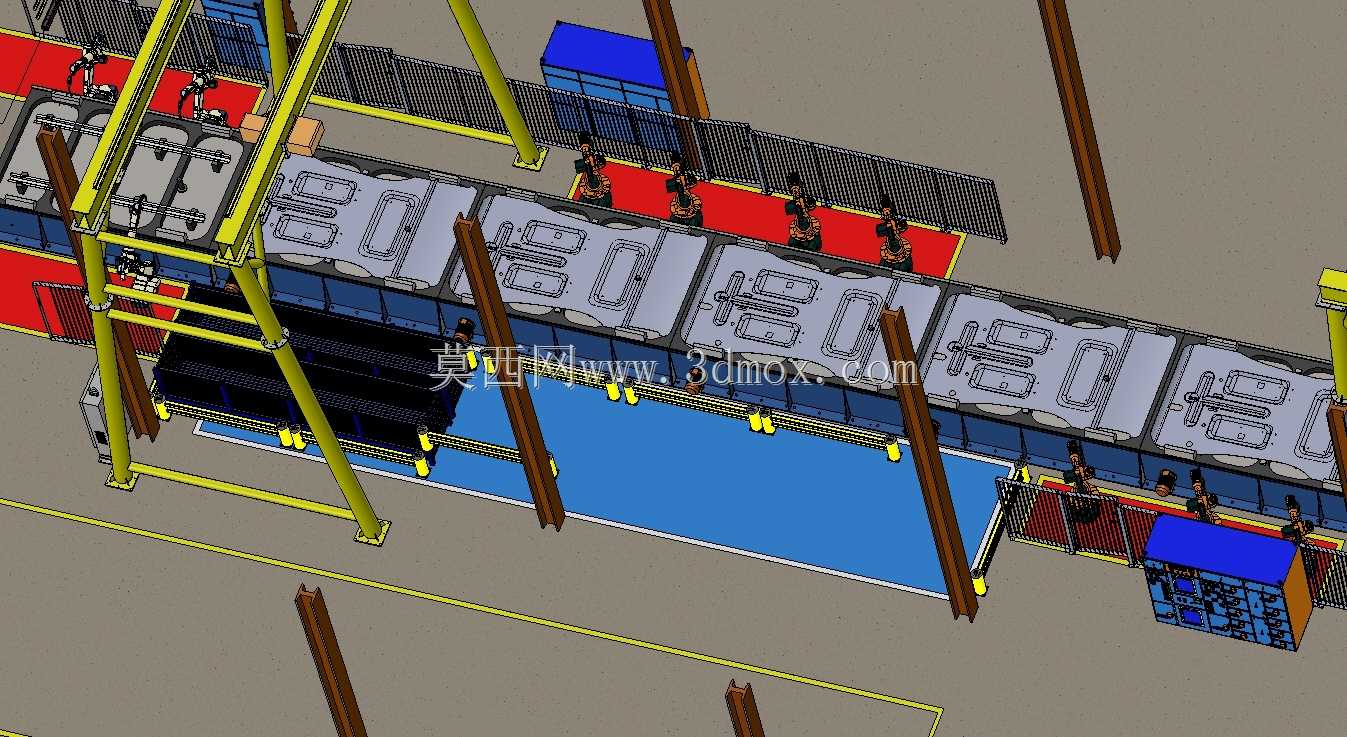

车间现场的车架导轨上料环节，最容易出现的偏差是工件定位偏移导致后续焊接错位，这套产线在换向夹具的定位面做了0.2mm的公差预留，刚好抵消导轨输送过程中产生的累计窜动。龙门架的跨距设计避开了工位两侧的安全护栏立柱，预留的检修通道宽度刚好满足单人侧身通行同时不占用过多产线占地面积，现场排布时立柱的间距完全匹配现有厂房的柱网尺寸，不需要额外做土建改造。机器人拾取法兰的抓取行程做了冗余设计，兼容两种不同规格的法兰工件，切换生产时不需要更换夹爪，只需要在触控屏上调用对应参数即可。底板分层堆叠的工位设置了重力感应触发的挡停机构，工件到位后自动锁止，避免焊接过程中工件受外力移位，焊接完成后锁止机构自动释放，工件顺着导轨流到下一个提升工位。第二个机架的提升行程刚好匹配后续玩具标签线的进料高度，不需要额外增设过渡输送段，减少了产线的接驳点也就降低了故障发生概率。产线两侧的电气柜都做了下沉式布线，线缆全部走地面下方的线槽，避免车间作业时叉车或者物料车剐蹭线缆，同时柜门上的密封胶条适配车间焊接烟尘大的工况，能阻挡大部分金属粉尘进入柜内影响电气元件寿命。工位旁的操作盒设置了双手启动按钮，避免操作人员误触触发设备动作，焊接区域的防护挡板高度刚好遮挡弧光，不会影响相邻工位的正常作业。产线的地脚都做了可调式设计，安装时可以根据地面平整度微调高度，保证整条导轨的水平度误差控制在0.1mm以内，避免工件输送时出现卡滞。后续如果要升级机器人换型龙门架，现有产线的基础安装孔位已经做了预留，不需要重新浇筑地基，只需要更换上部的龙门结构就能完成升级，大幅降低后续改造成本。
