高精度Nema17步进电机注塑结构设计

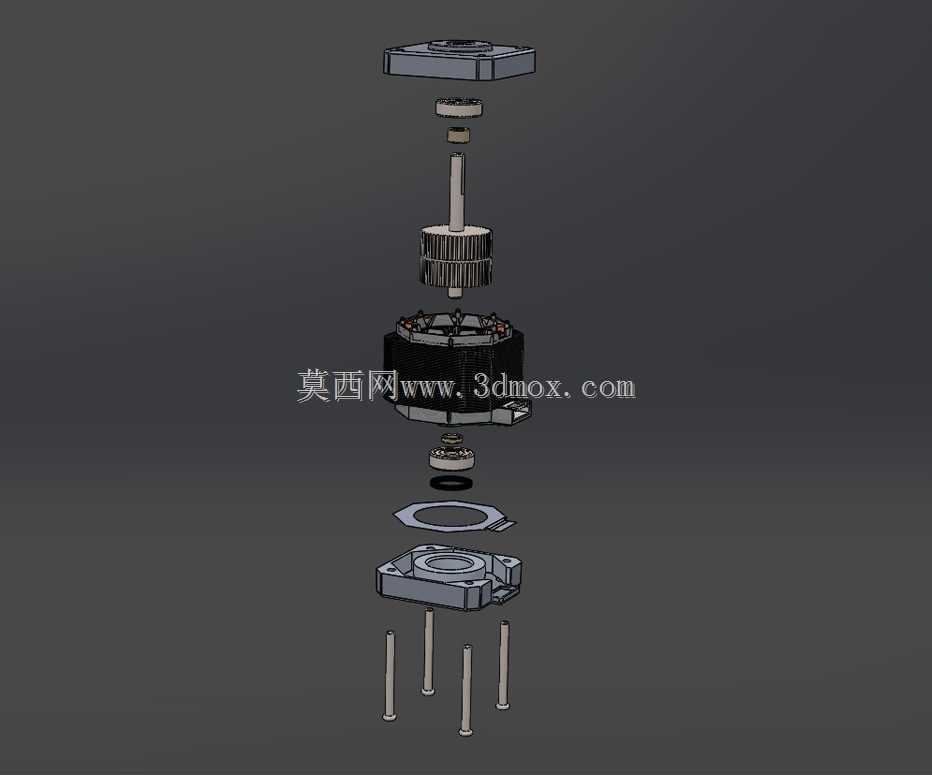

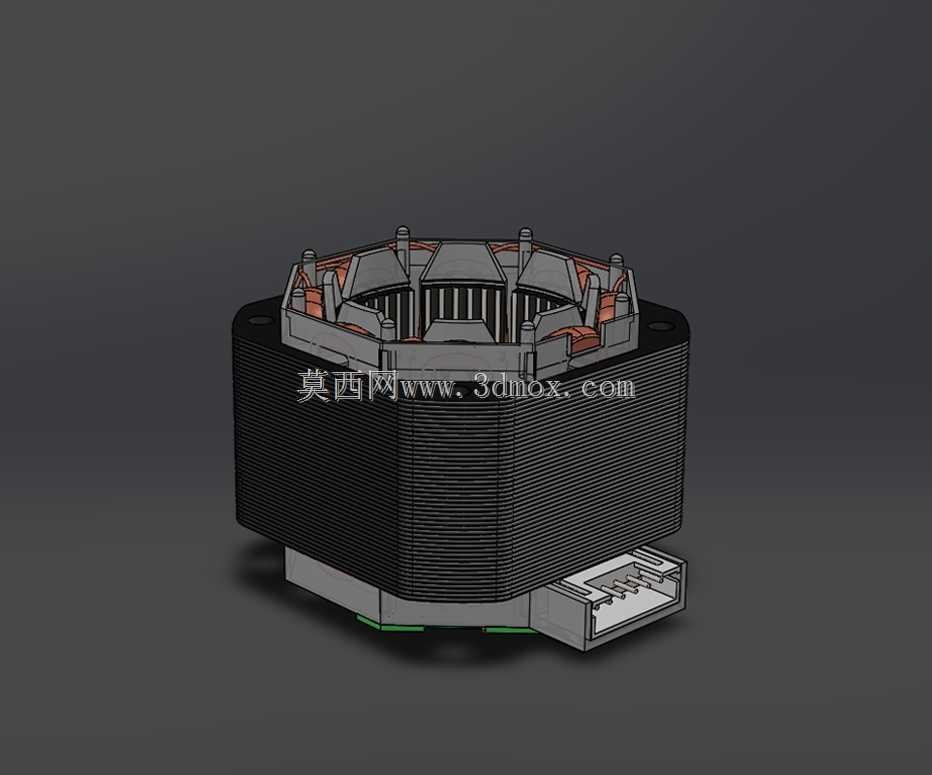

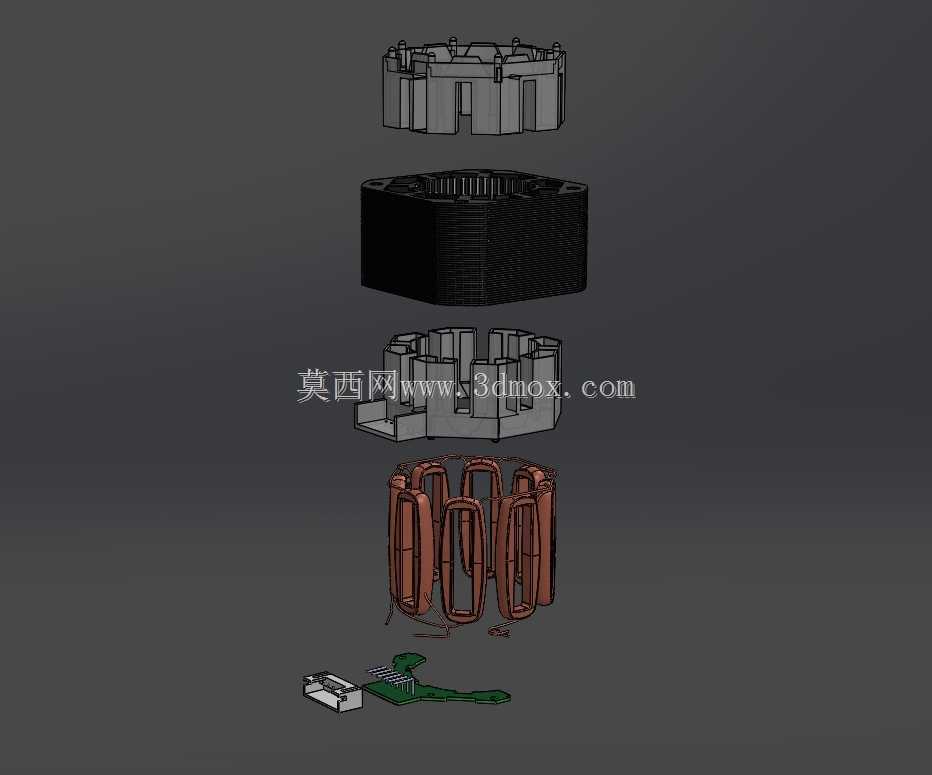

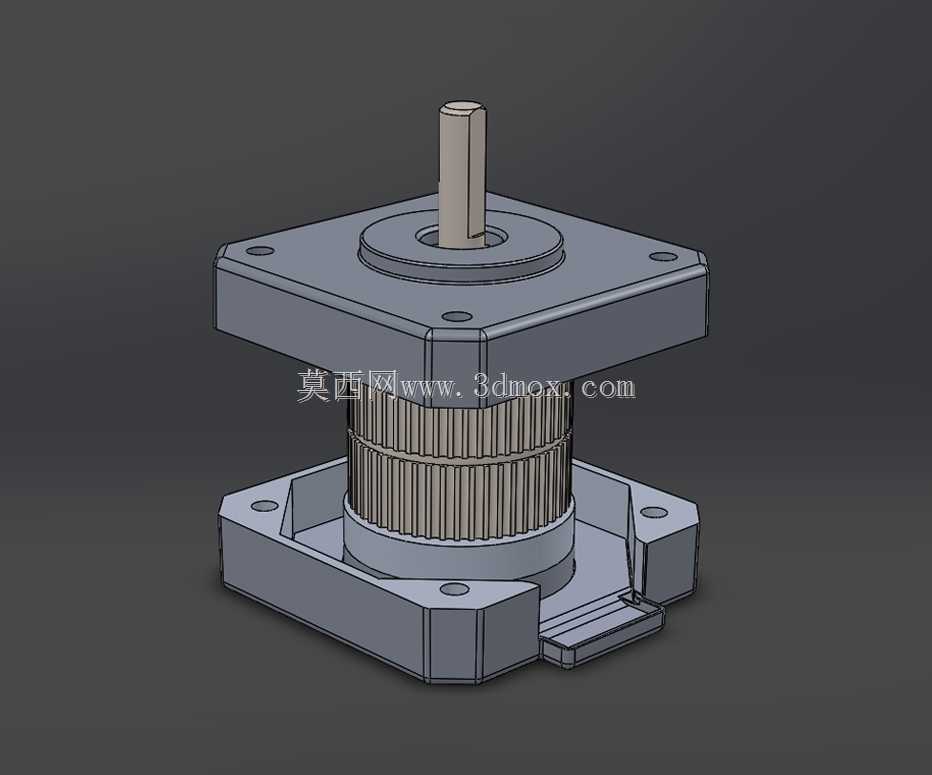

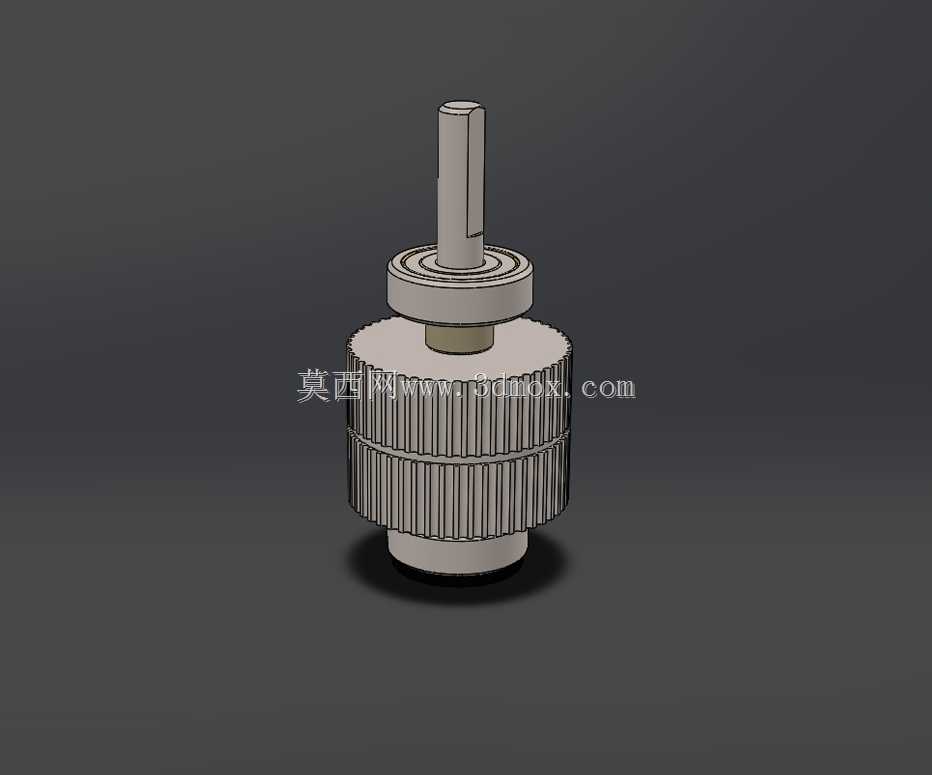

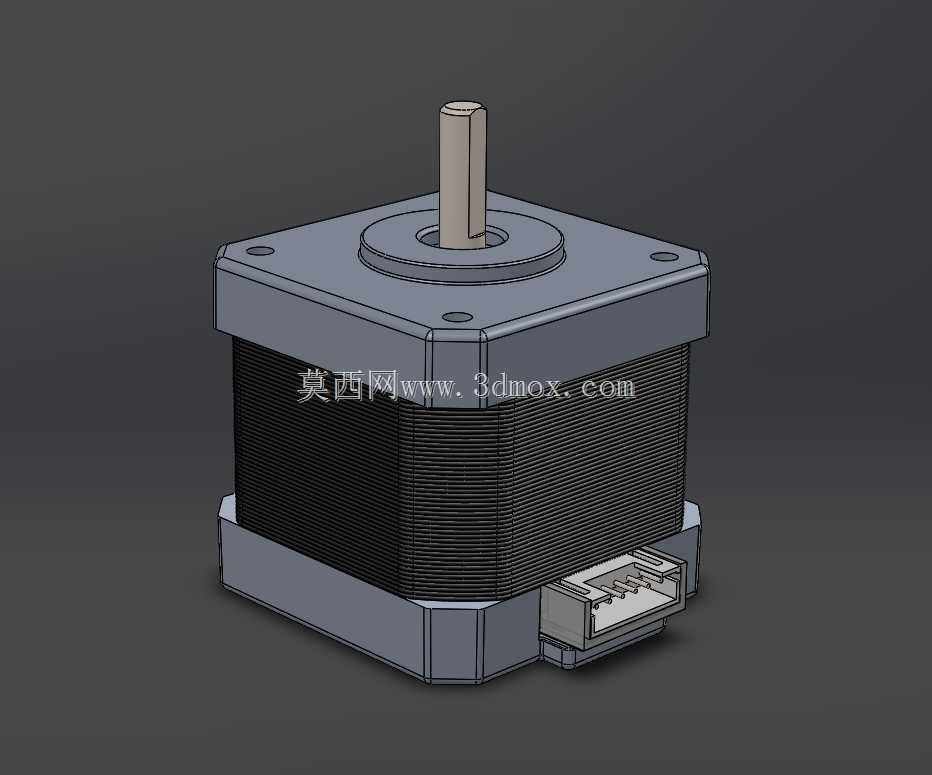

步进电机的注塑外壳加工一直存在薄壁翘曲、嵌件定位偏移的痛点，这款Nema17步进电机的结构设计完全围绕注塑成型的工艺特性做了针对性优化。端盖四角的安装孔位周边做了0.3mm的加厚凸台，避免注塑时熔体在薄壁区域快速冷却导致的孔位圆度超差，同时凸台高度刚好匹配标准M3螺丝的沉头深度，装配时螺丝端面可以完全贴合平面，不会出现凸起干涉安装面的问题。定子外壳的散热筋做了等壁厚处理，所有筋位厚度统一控制在1.2mm，和主体外壳壁厚差不超过0.2mm，大幅降低注塑冷却时的收缩不均问题，不用额外做矫形工序就能保证外壳的圆柱度公差在0.05mm以内，刚好适配定子铁芯的压装公差要求。输出轴的轴套定位台做了1°的脱模斜度，斜度起始位置刚好避开轴承的配合面，既保证注塑脱模时不会刮伤定位面，又能让轴承压装后完全贴合定位端面，不会出现轴向窜动的问题。侧边的接线座和主体外壳做了一体化注塑设计，接线端子的嵌件卡槽做了倒扣结构，注塑时嵌件放入卡槽后不会因为熔体冲击发生偏移，卡槽周边做了溢料槽，多余的熔体会流入槽内，不会溢出到接线引脚表面导致接触不良。前端盖的轴孔周边做了防尘密封槽，槽宽0.8mm深度0.5mm，刚好适配标准的丁腈橡胶密封圈，不用额外加工密封槽，注塑成型后直接就能安装密封圈，减少后续机加工工序。后端盖的定位止口做了0.02mm的过盈配合公差，和定子外壳装配时不用额外涂胶就能实现紧密贴合，同时止口边缘做了微小的倒角导向，装配时可以快速对准，不会刮伤止口配合面。所有塑料零件的转角位置都做了R0.5的圆角过渡，避免注塑时应力集中导致的零件开裂，同时圆角过渡也能减少熔体流动的阻力，让熔体可以快速填充整个模腔，降低注塑压力要求。接线座的引脚孔做了锥形导向口，外部接线插头插入时可以自动对准，不会出现插针弯折的问题，孔位间距严格按照标准JST连接器的尺寸设计，公差控制在±0.03mm，完全兼容市售的标准接线插头。
