机器人项目用TT减速齿轮驱动轮组

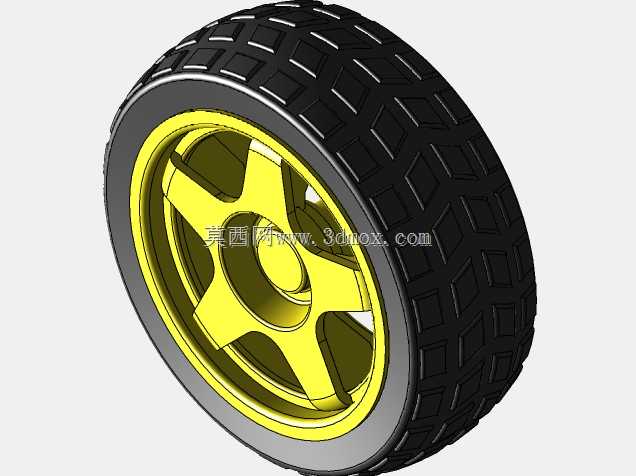

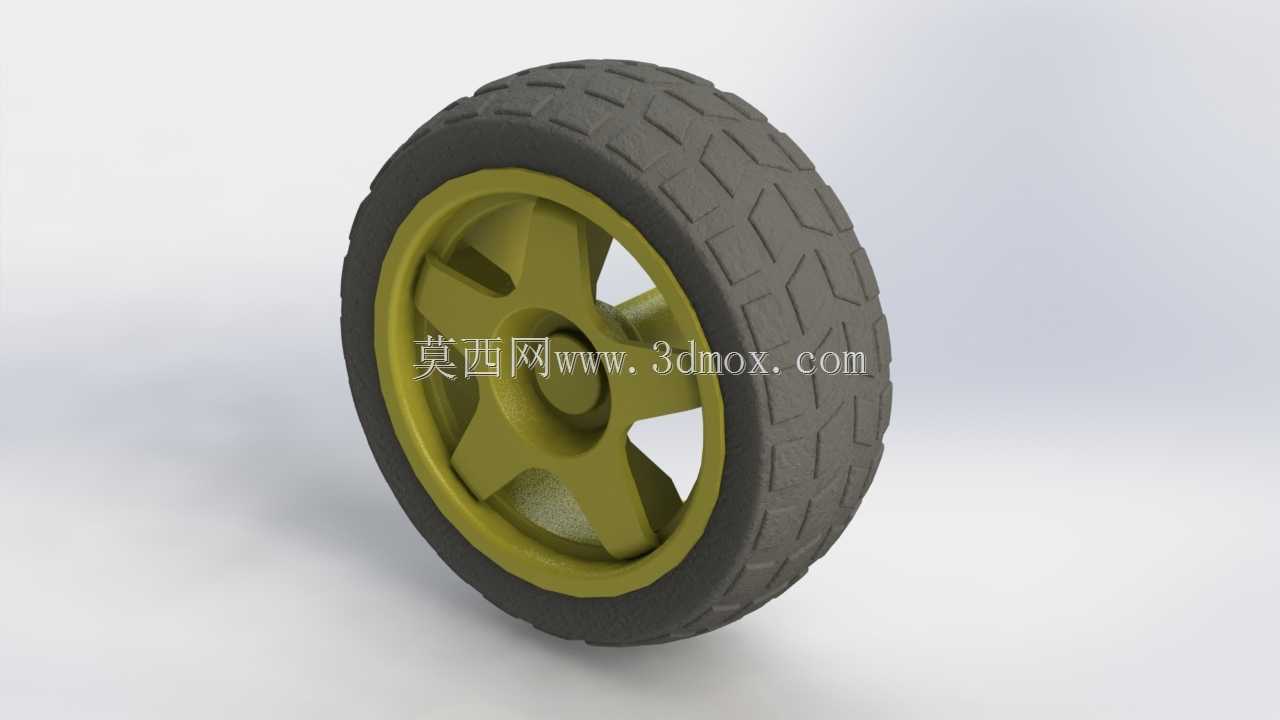

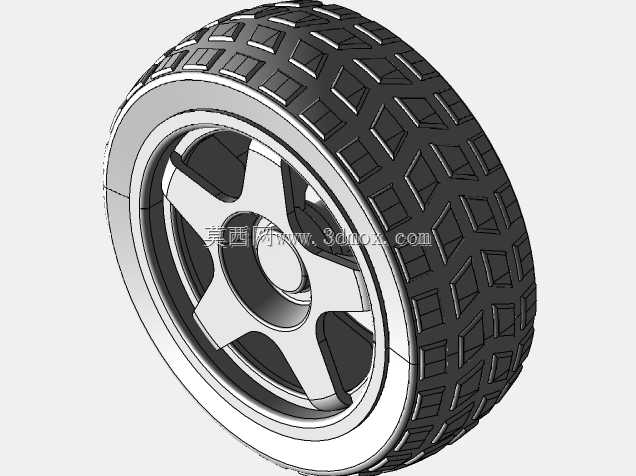

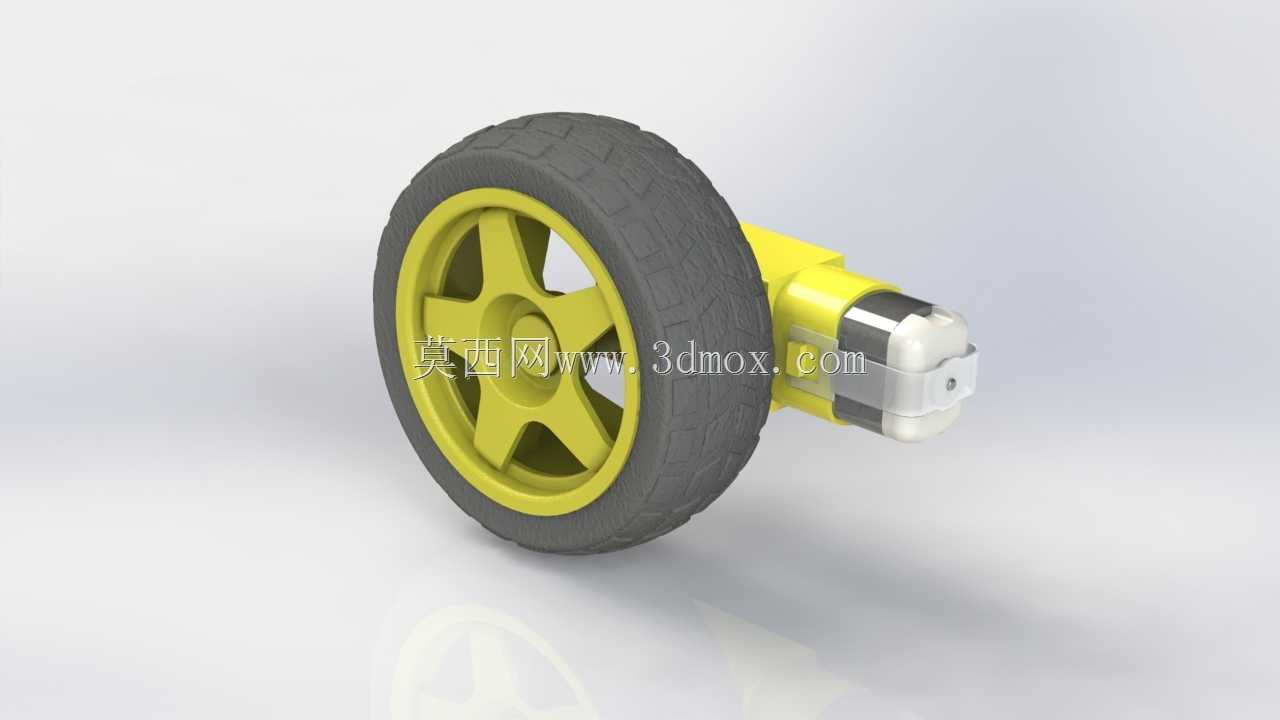

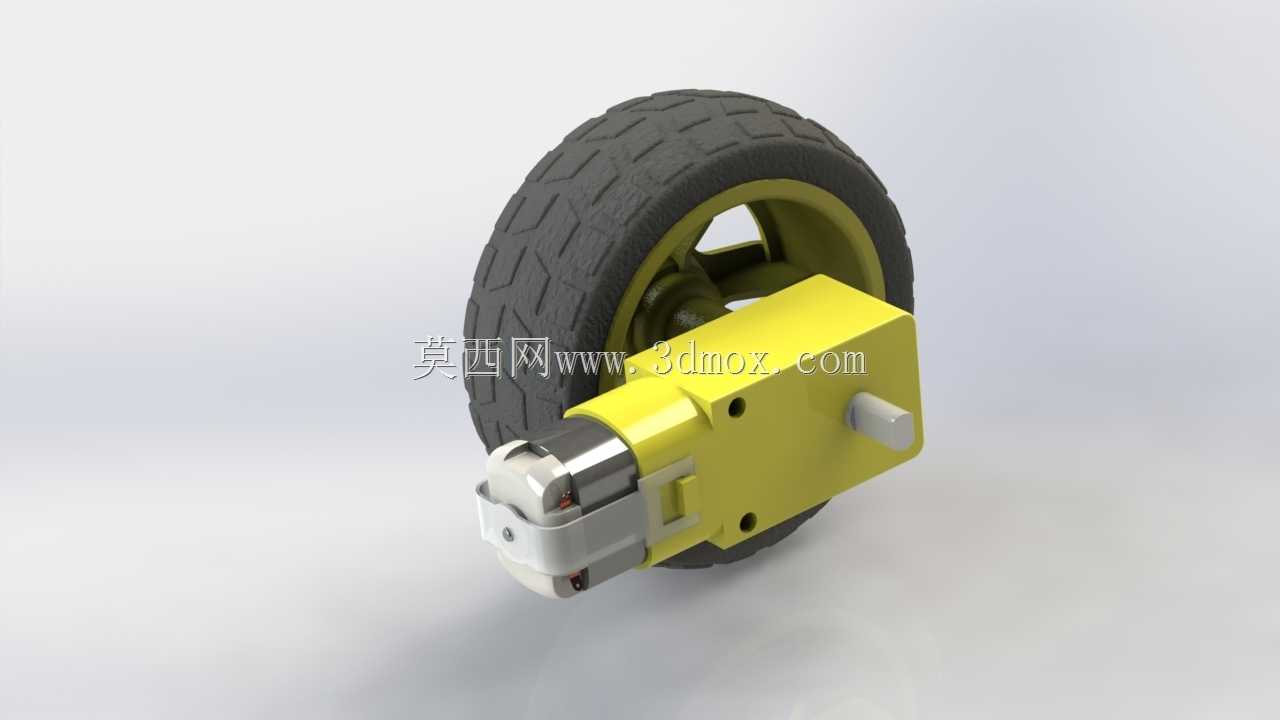

小型智能移动平台的轮组驱动方案，最容易被忽略的就是电机输出轴与轮毂的同轴度偏差问题——很多学生项目里直接把塑料轮毂硬压在电机轴上，跑不了几次就出现轮毂开裂、轴销松脱的情况，根源就是没考虑减速箱输出端的径向跳动公差，以及橡胶轮胎受压后带来的侧向力拉扯。这套轮组的外壳做了双侧定位凸台，刚好卡在减速箱输出端的轴承座外侧，相当于给轮毂额外加了一道辅助支撑，不用再靠单薄的D型轴截面硬扛所有径向载荷，哪怕轮子压过桌面的接线头、小坡度的拼接缝，轴根处的应力也能分散到外壳接触面上，不会把减速箱的末级齿轮轴顶歪。黄色的减速箱外壳特意留了四个沉头安装孔，孔位的间距刚好兼容市面上常见的亚克力小车底盘、3D打印树脂底盘的通用孔距，不用自己再重新打定位孔，沉头的深度也刚好能把M3螺丝的帽完全埋进去，不会突出外壳刮到电池或者杜邦线。橡胶轮胎的胎面做了细密的菱形防滑纹，不是那种光面的硬塑料轮，在普通的木质桌面、PVC地胶上都能有足够的抓地力，不会出现原地空转丢步的情况，轮毂内侧做了一圈加强筋，既减轻了整体重量，又能保证轮胎压合的时候不会把轮毂撑变形。轮组的出线端做了斜向的缺口，导线从侧面引出来不会被轮架夹住，也不会在轮子转动的时候磨到线皮，很多同类方案没做这个细节，装完之后线刚好卡在轮子和底盘的缝隙里，转几次就把线磨断了。这套结构不用额外加工定制件，所有零件都是通用规格，哪怕是刚接触机械结构的学生，也能照着定位结构直接装配，不用反复调整垫片来凑同轴度，减速箱的齿轮啮合间隙也在外壳设计的时候就留好了公差范围，装完不用反复调齿轮间隙，通电就能顺畅转动，不会出现卡滞或者异响的情况。
