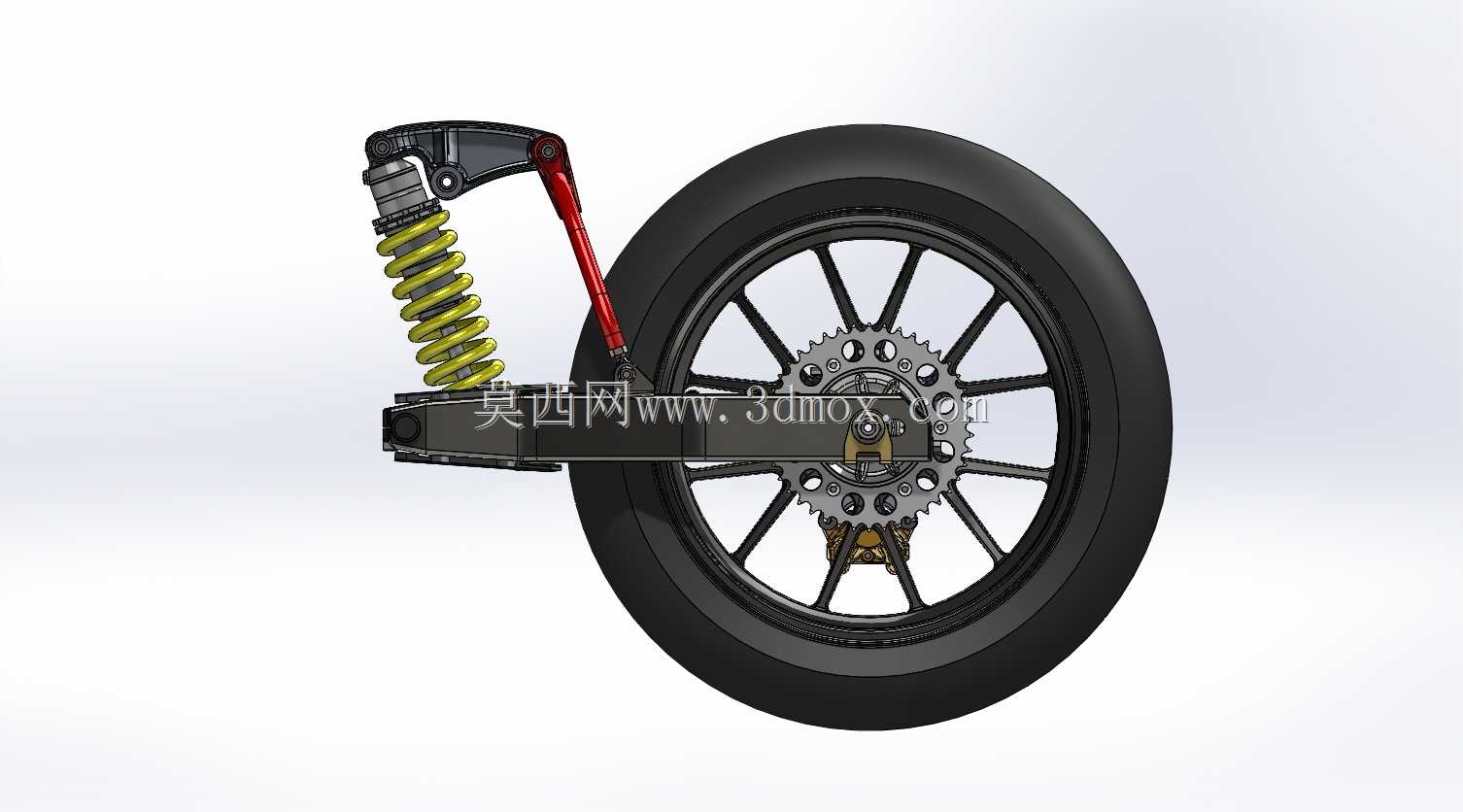

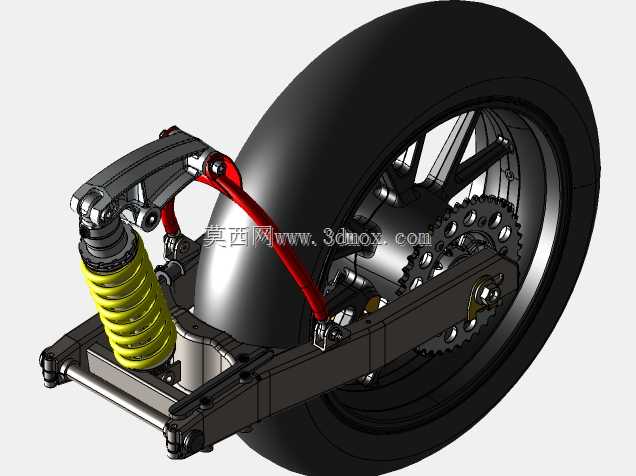

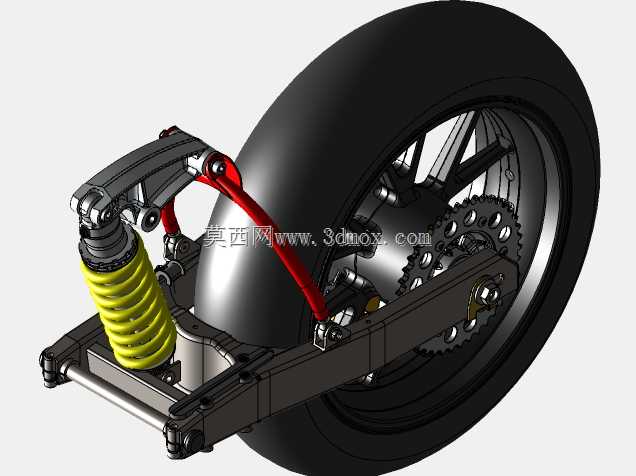

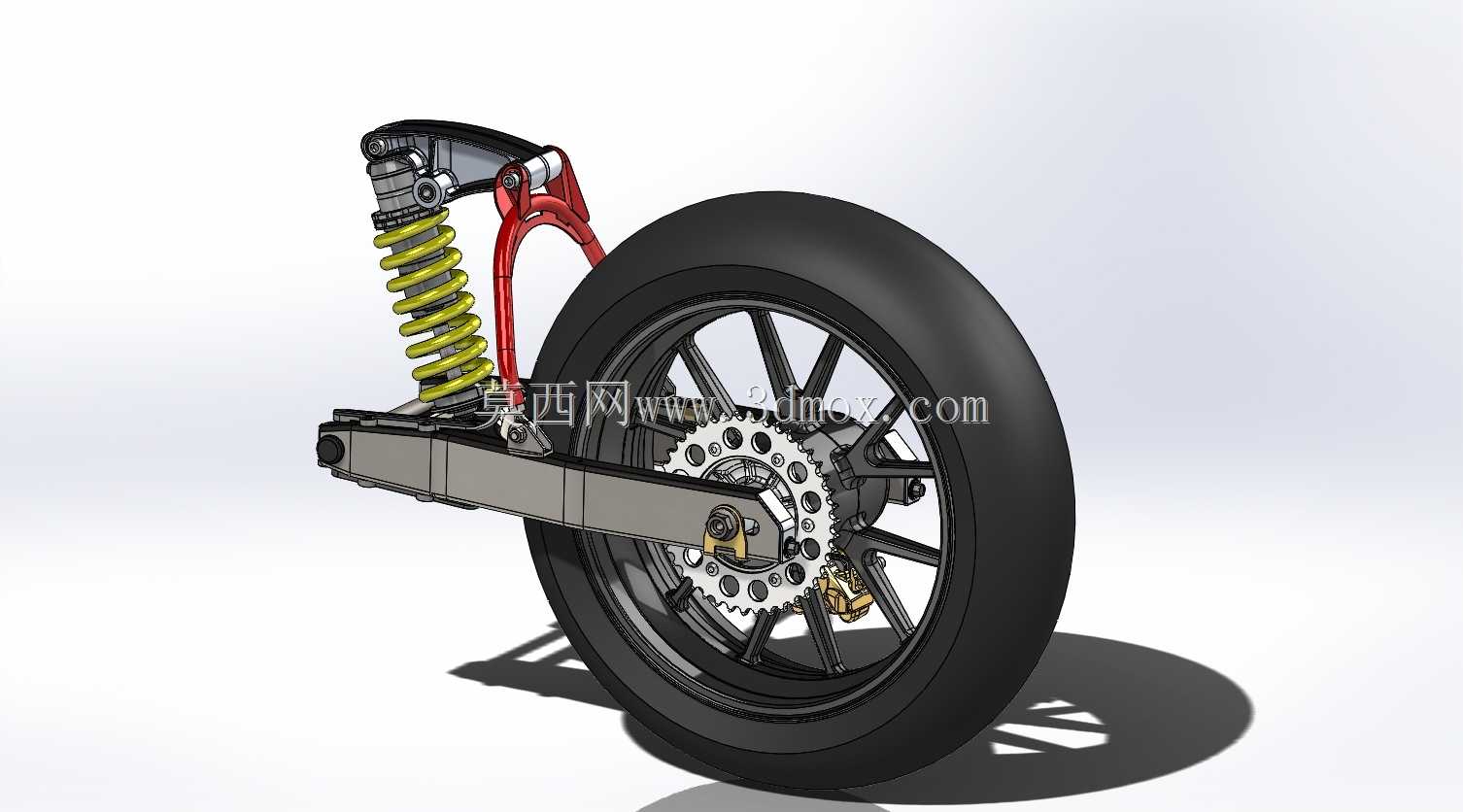

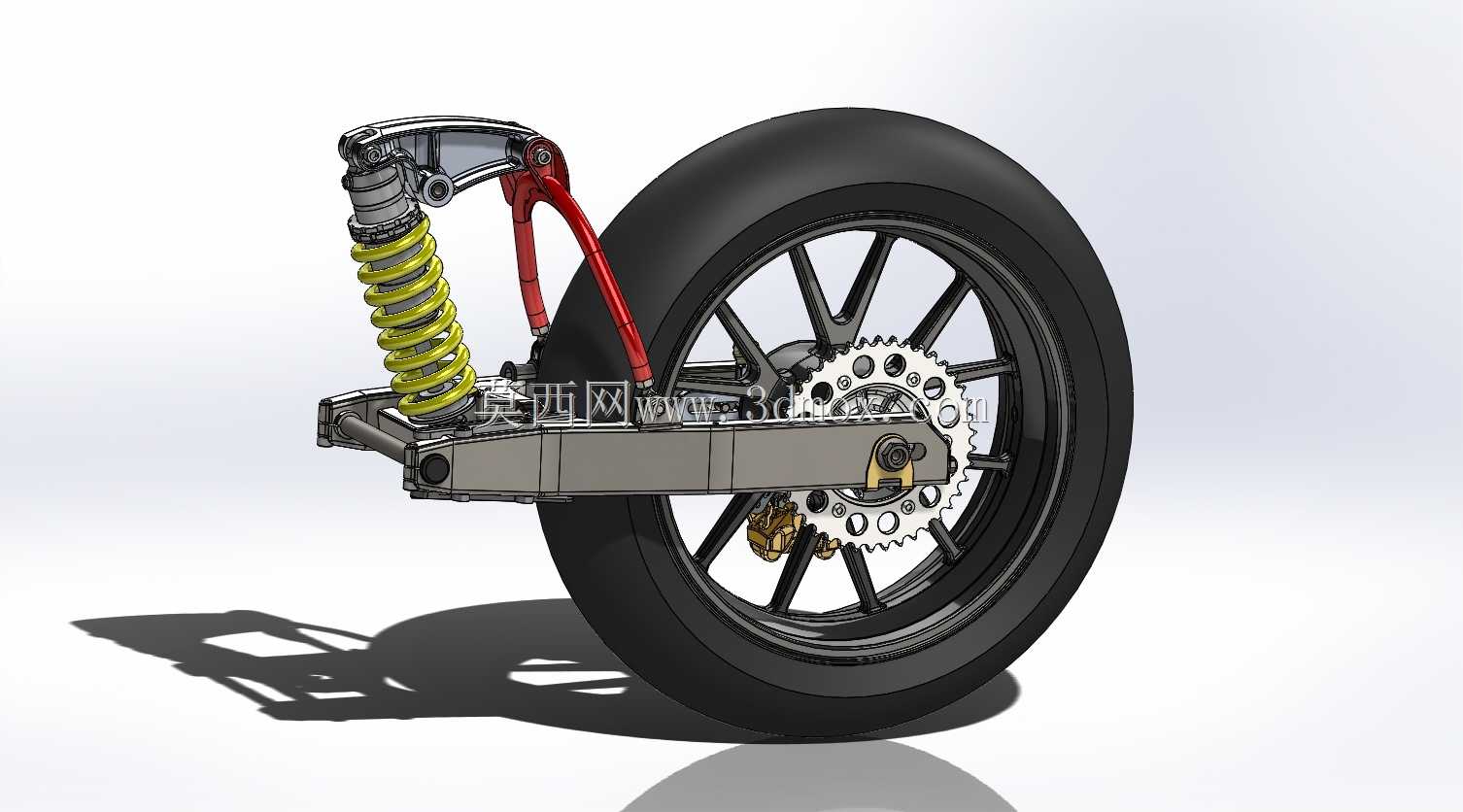

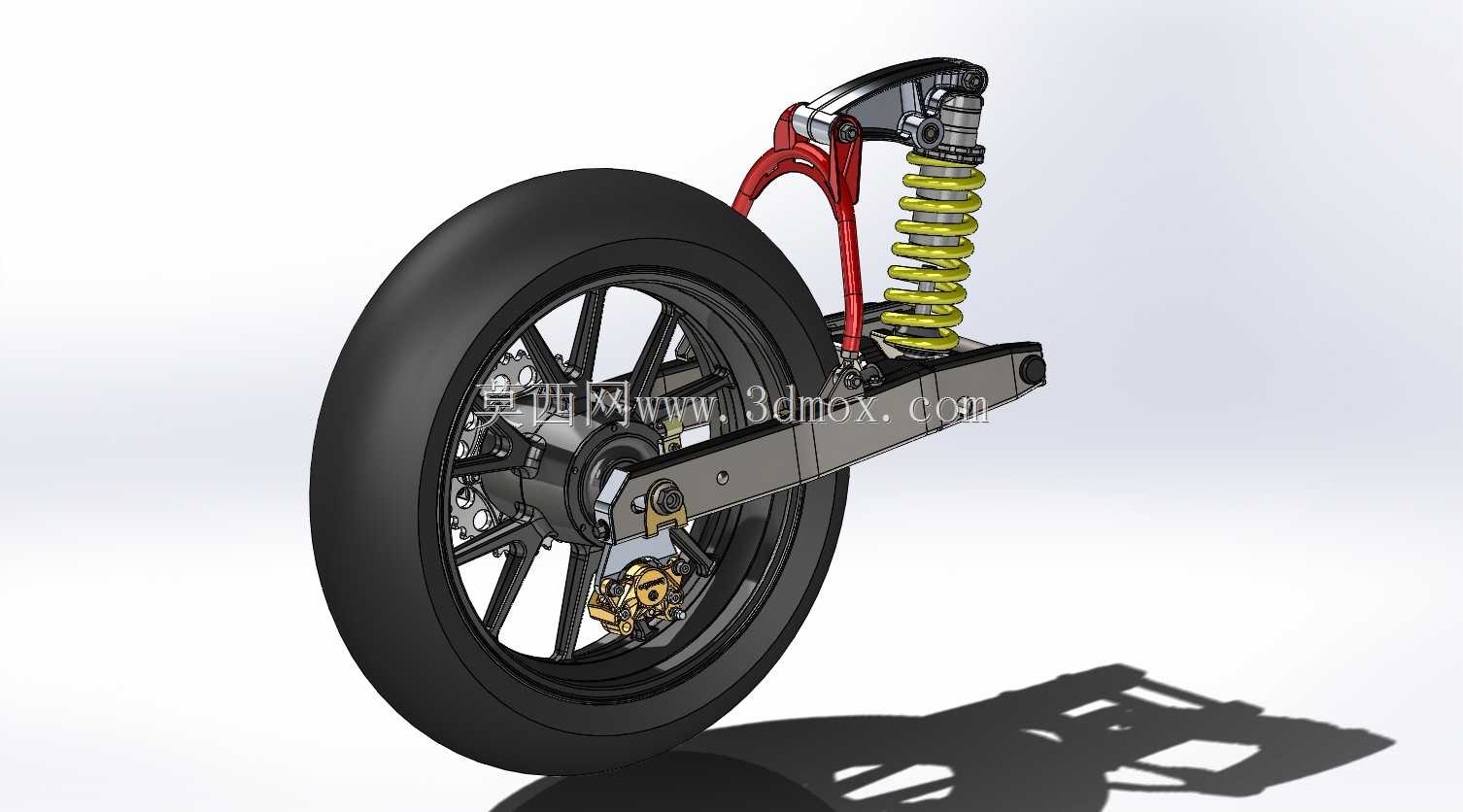

杜卡迪M750摩托车后悬架总成结构

大排量运动摩托后悬长期承受弯道侧倾、急加速抬头、制动点头的交变载荷，原厂钢制摇臂在极限工况下容易出现焊道应力集中，多连杆铰接点的衬套偏磨也会让循迹性出现非线性衰减。这套后悬结构采用上升率曲柄悬挂布局，和赛道级仿赛的悬挂逻辑同源，摇臂主体采用变截面箱型结构，靠近主轴铰接的位置做了局部加厚，受力薄弱的焊接过渡区预留了圆滑倒角，避免应力集中导致的疲劳开裂。减震器上支点直接和车架副梁铰接，下支点通过三角连杆和摇臂中段连接，这种布局能让弹簧刚度随压缩行程线性上升，小颠簸时减震阻尼柔和过滤细碎震动，重刹或过弯大压缩量时阻尼自动变硬，抑制车尾多余弹跳。链轮座和轮毂的配合面做了止口定位，同轴度公差控制在0.02mm以内，避免高速传动时链条出现跳齿异响。制动卡钳的安装座直接集成在摇臂尾部，省去了额外的转接支架，减少了制动时的安装形变，卡钳和刹车盘的平行度公差能稳定控制在0.05mm以内，避免制动时出现抖动。多连杆的各个铰接点都预留了衬套安装位，不同硬度的橡胶或金属衬套可以直接替换，不用改动摇臂主体结构就能调整悬挂的侧向支撑性，适配街道通勤、赛道刷圈、长途摩旅不同的使用场景。后轮目前的占位结构也预留了标准轮毂轴承的安装位，后期替换不同规格的锻造轮毂、真空胎总成时，不用改动摇臂的安装尺寸，轮距、链条松紧度的调节余量也和市售改装件完全兼容。弹簧的预载调节座做了多档位卡槽设计，不用拆解减震就能手动调整弹簧预紧力，适配不同体重的骑手和载人载物的负载需求。摇臂表面的安装基准孔都做了统一的同轴度设计，加工时一次装夹就能完成所有铰接孔的镗削，不用二次找正，能大幅降低批量生产的装夹误差，装配时各个铰接点的销轴可以直接压入，不用反复修磨衬套就能保证转动顺滑无卡滞。
