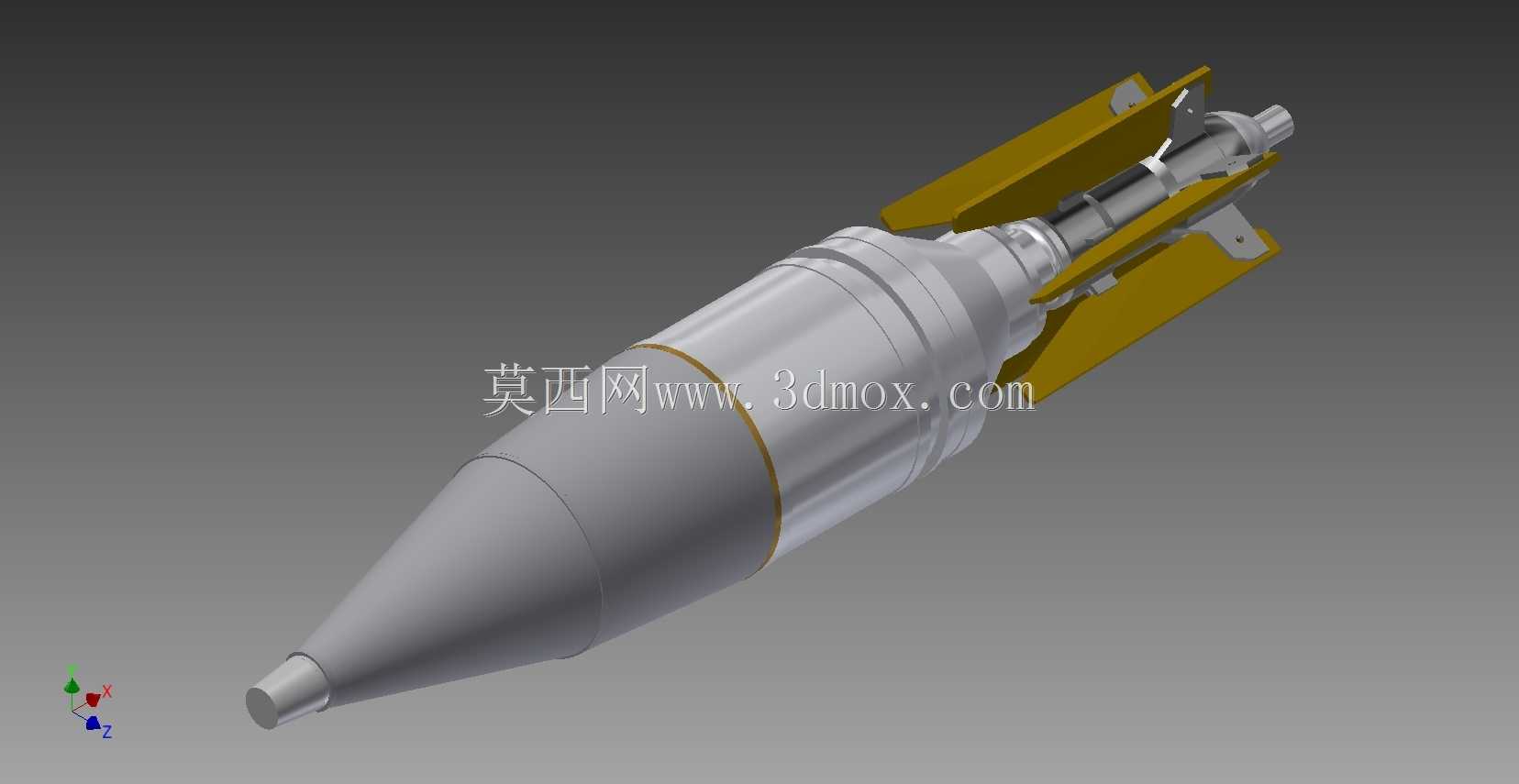

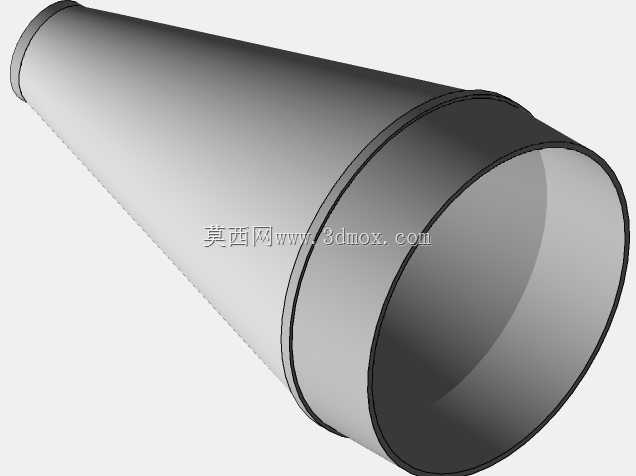

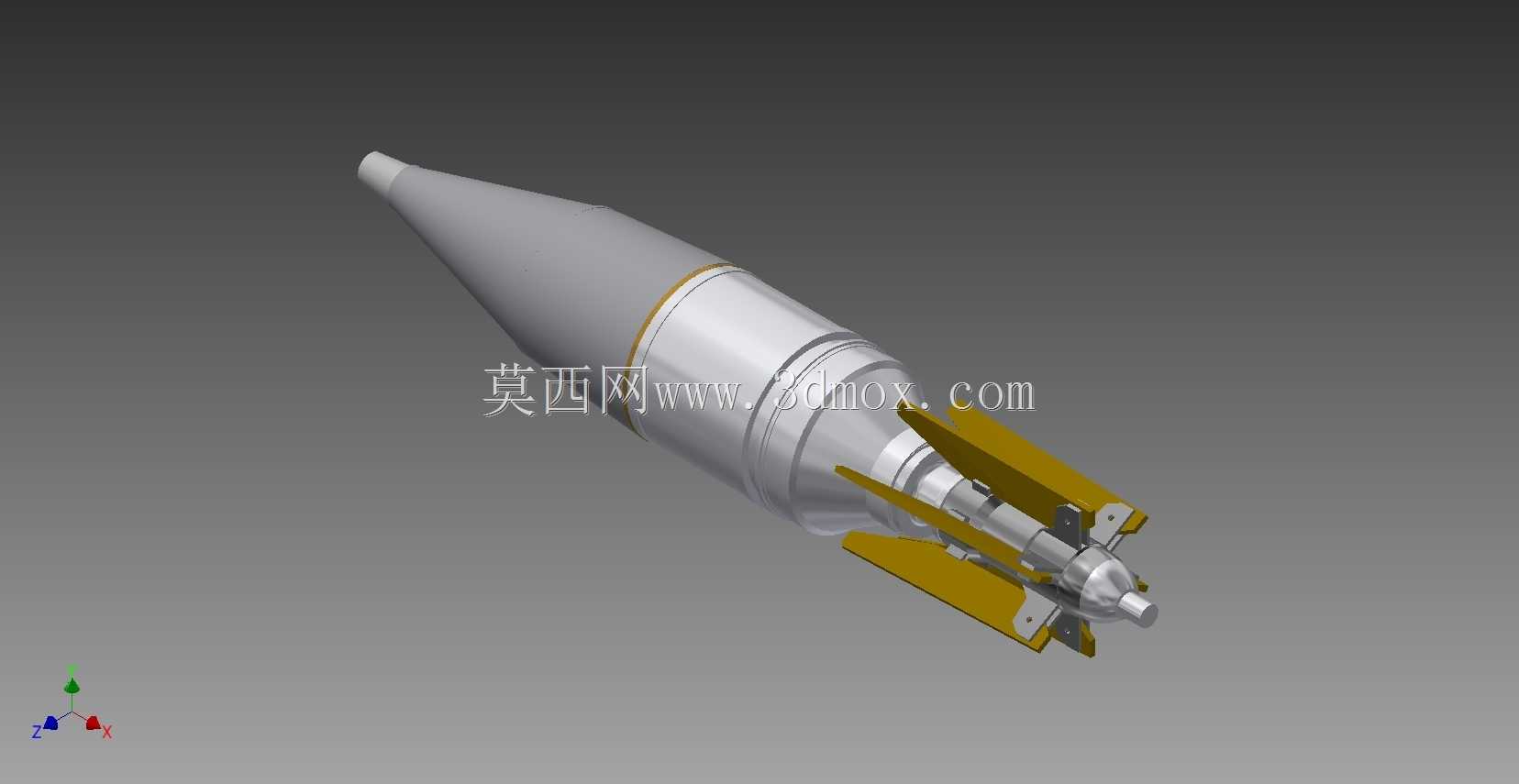

AT4反坦克炮弹剖面结构复刻

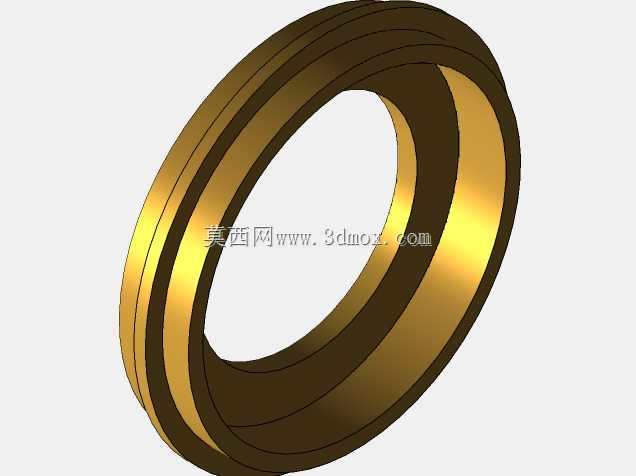

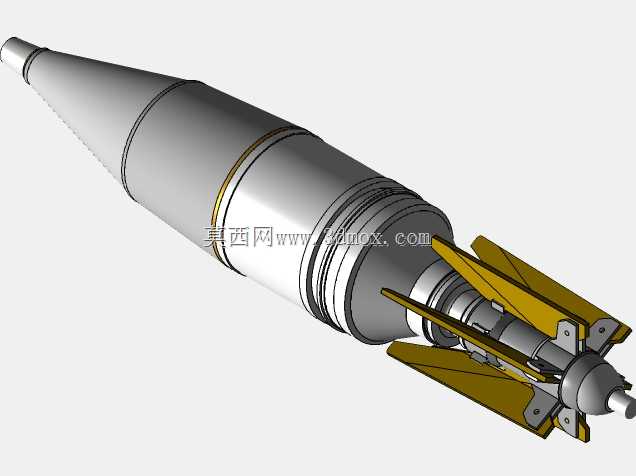

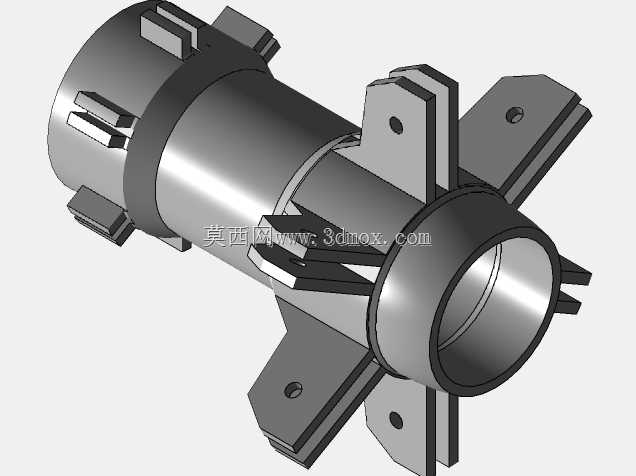

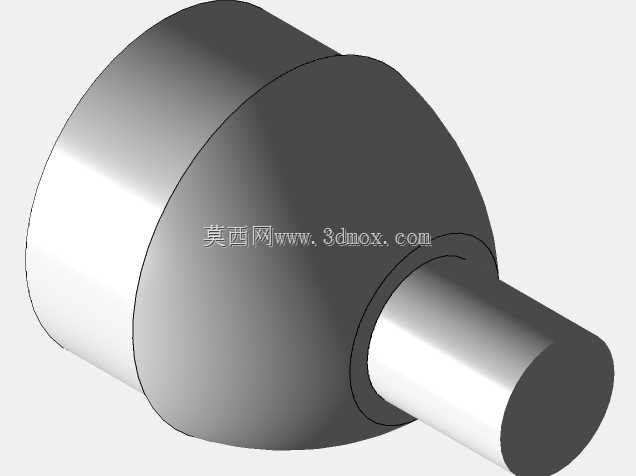

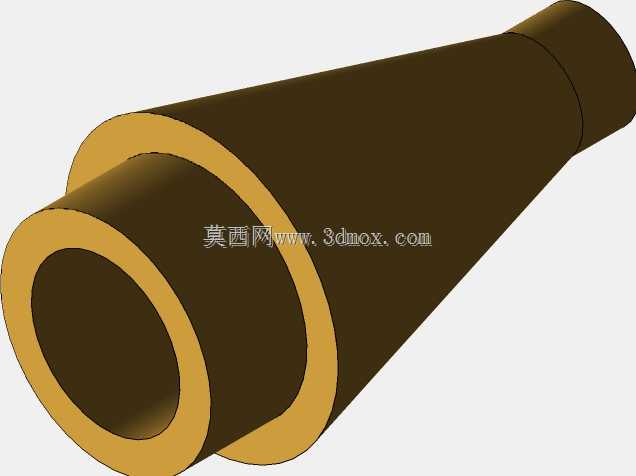

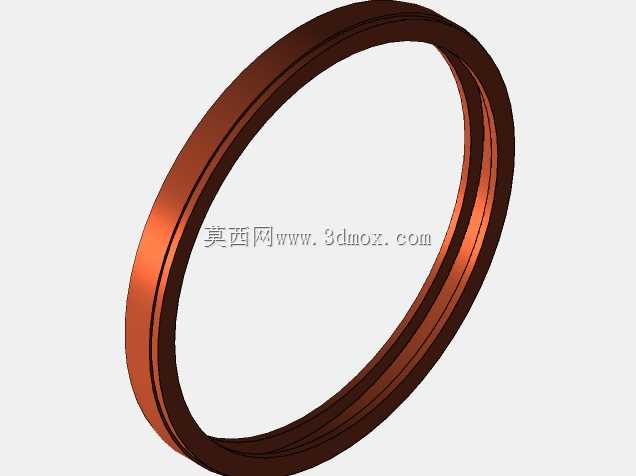

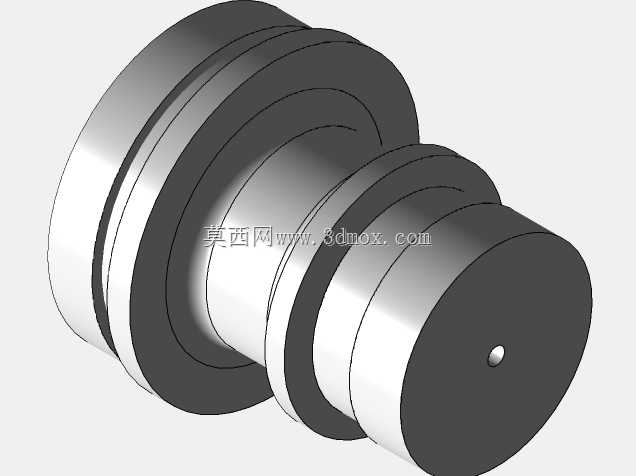

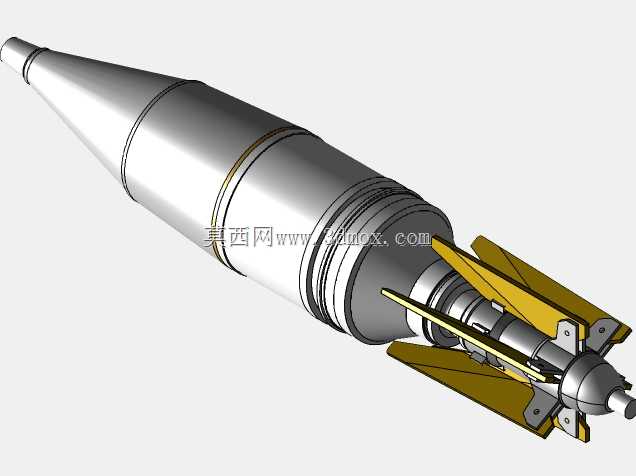

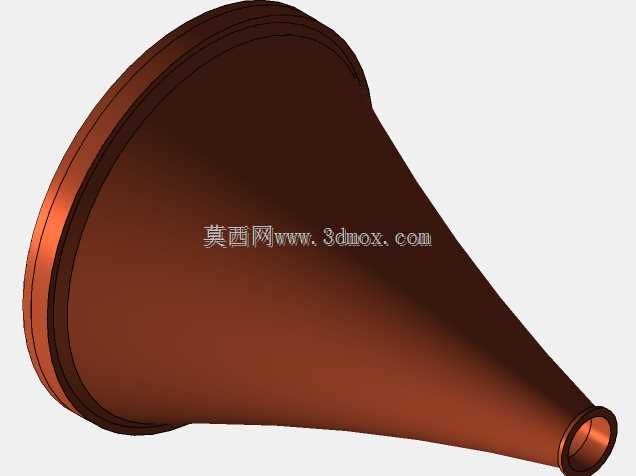

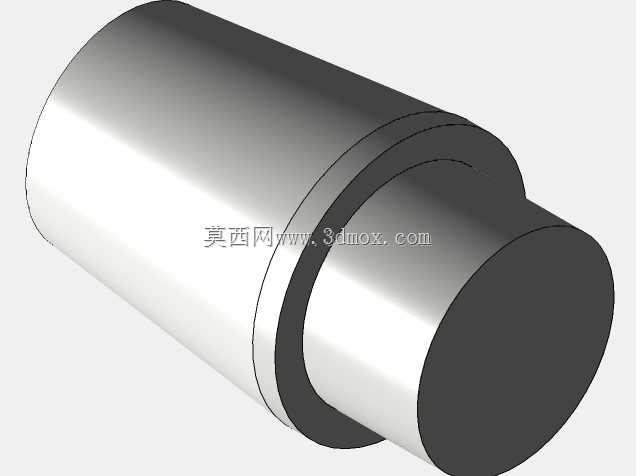

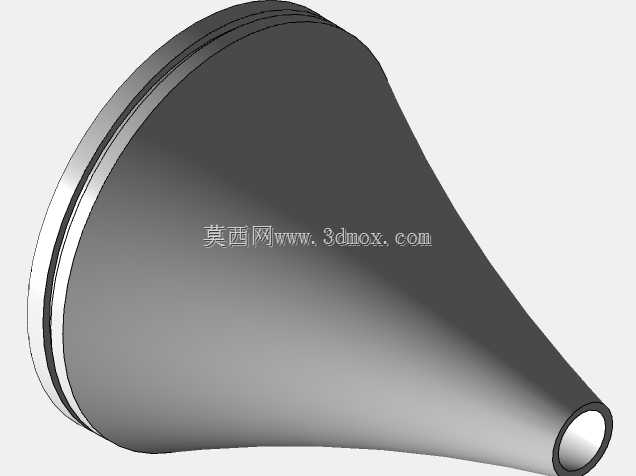

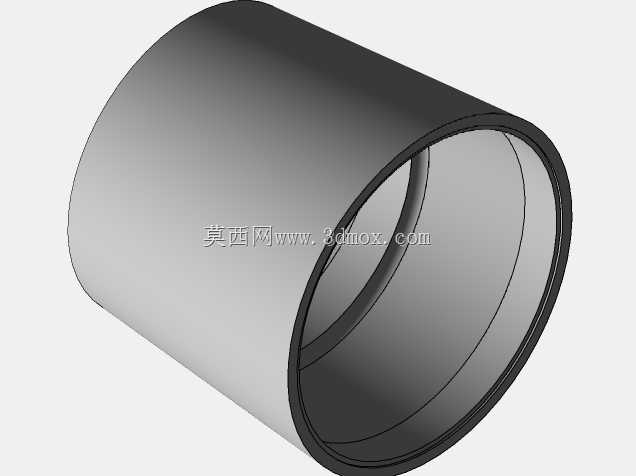

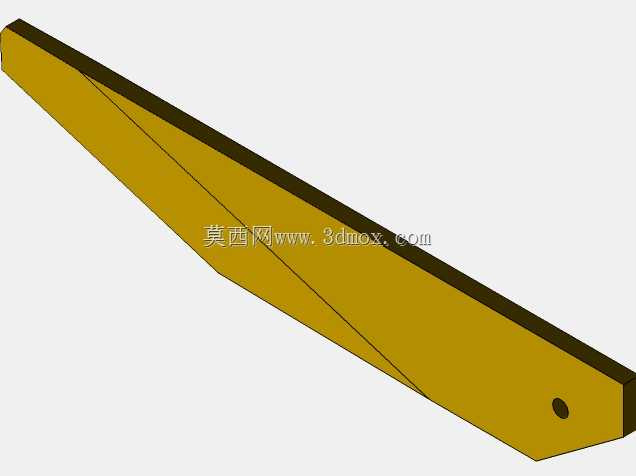

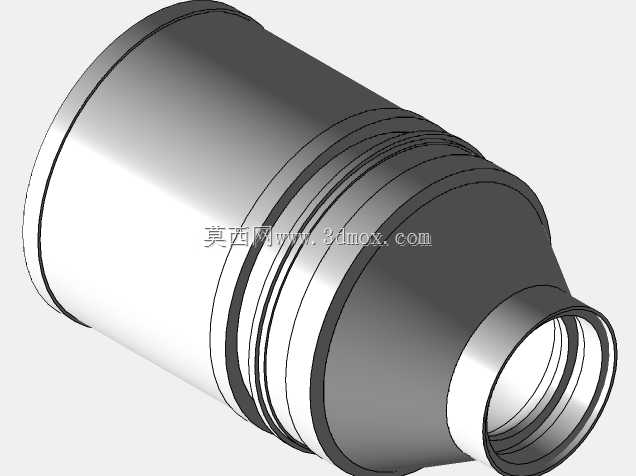

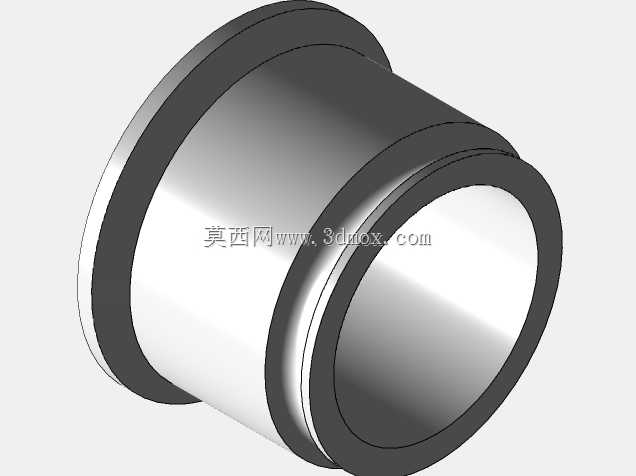

小口径单兵反装甲弹药的剖面建模，最容易踩的坑是尾翼展开机构与弹体同轴度的公差冲突，很多复刻模型只做了外观曲面，忽略了尾翼座与战斗部壳体的配合间隙，实际加工时尾翼转轴的孔位偏差超过0.02mm就会导致发射后翼面卡滞，直接影响弹道稳定性。弹体头部的风帽曲面不是规则的圆锥面，靠近引信段的曲率是渐变的，要匹配亚音速段的气动减阻需求，做曲面连续的时候不能只追求G2连续的视觉顺滑，得兼顾薄壁壳体的冲压成型特性，曲率突变处的壁厚差不能超过0.15mm，否则冲压时会出现局部拉裂。尾翼的斜切角是经过气动计算的，展开后与弹体轴线的夹角固定为8度，建模时不能直接用拉伸切除做翼面，要考虑翼根与转轴座的连接圆角，这个圆角半径直接决定了发射瞬间翼面承受过载时的结构强度，半径过小会出现应力集中，过大则会增加额外的气动阻力。弹体中部的定心块凸起，不是为了外观装饰，是和发射管内壁配合的定位结构，凸起的高度公差要控制在0.1mm以内，间隙太大弹体在管内会晃动，影响出管姿态，间隙太小则会增加发射阻力，甚至出现卡弹风险。战斗部与尾翼座的连接段采用了细牙螺纹配合，建模时要还原螺纹的退刀槽结构，这个位置是弹体应力集中的薄弱点，退刀槽的圆角半径、槽深都要和实物一致，否则做跌落仿真时会直接从螺纹段断裂。弹体表面的两道环形凹槽，是密封槽的结构，用来安装O型密封圈，保证发射时的闭气效果，槽的宽度和深度要匹配标准密封圈的尺寸，槽口的倒角不能省略，否则装配时容易割伤密封圈导致漏气。尾翼的材质是高强度工程塑料，建模时要考虑注塑成型的拔模斜度，翼面的拔模角度控制在1.5度，既不影响气动外形，也能满足注塑脱模的要求，不会出现翼面拉伤的问题。
