托森式差速器齿轮传动结构三维建模

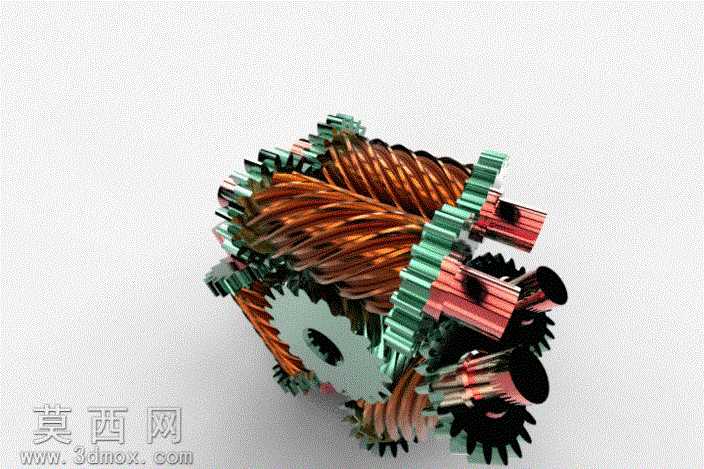

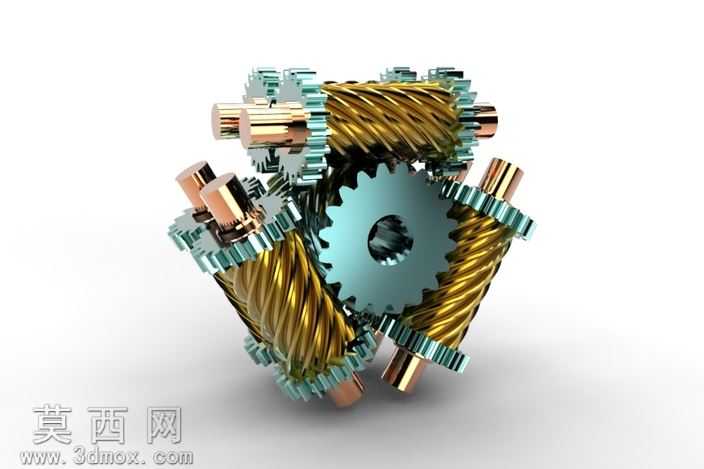

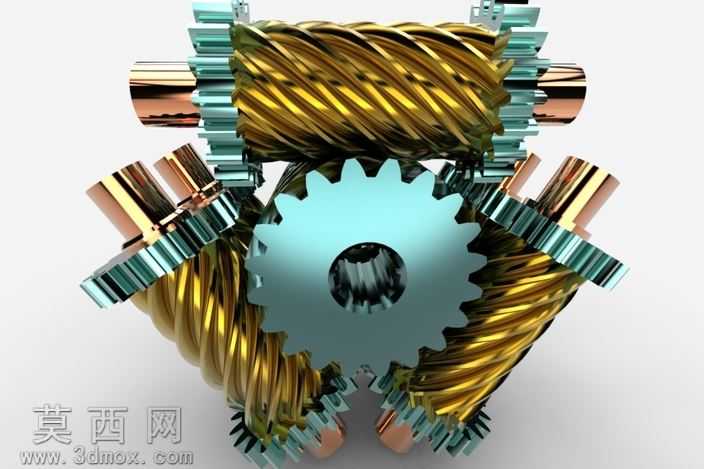

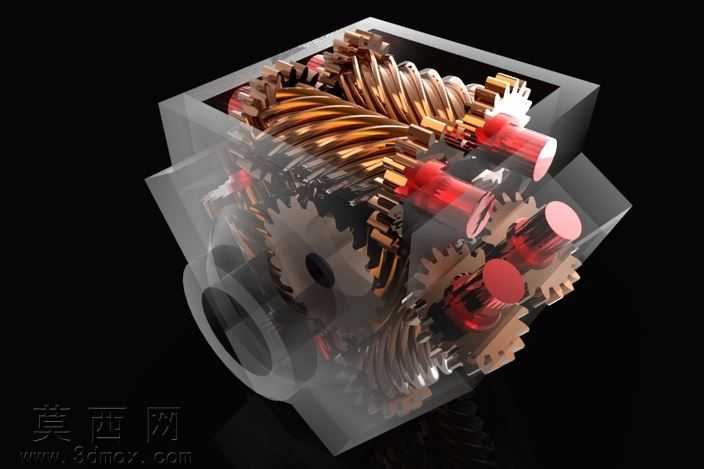

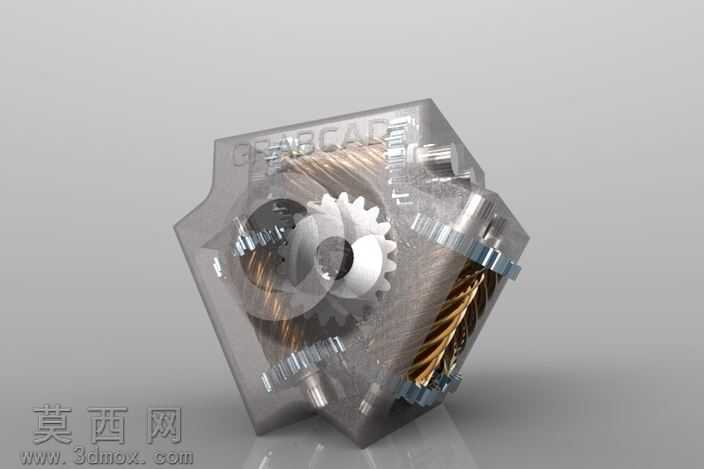

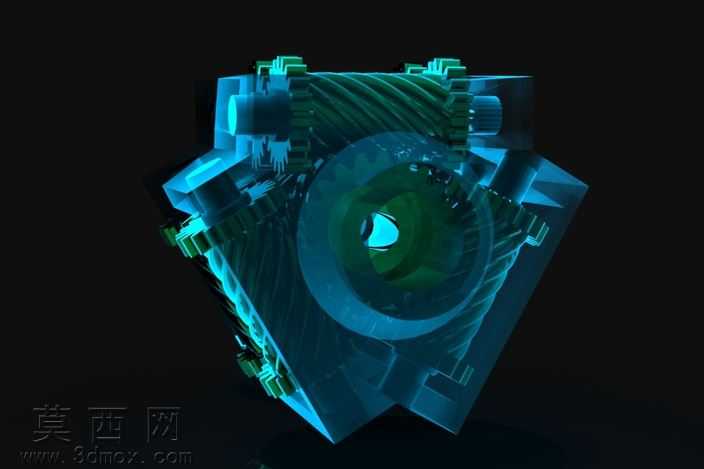

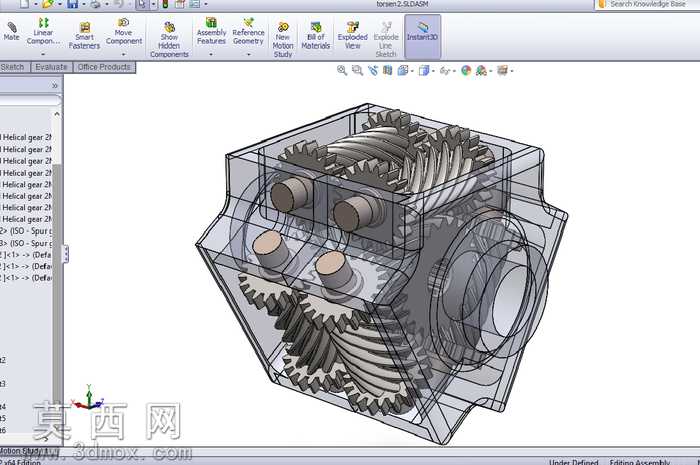

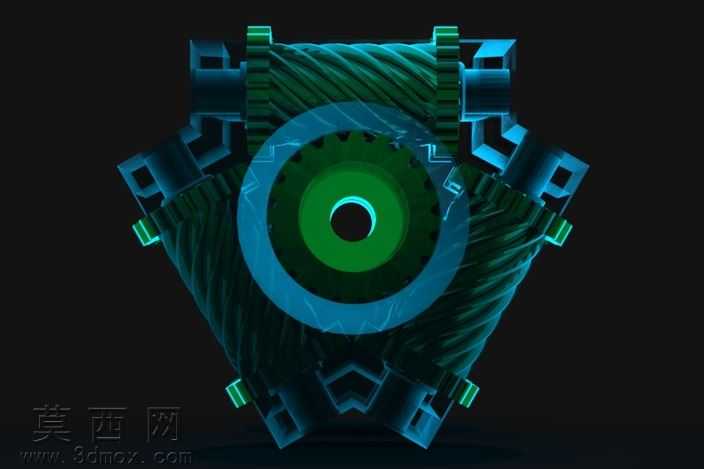

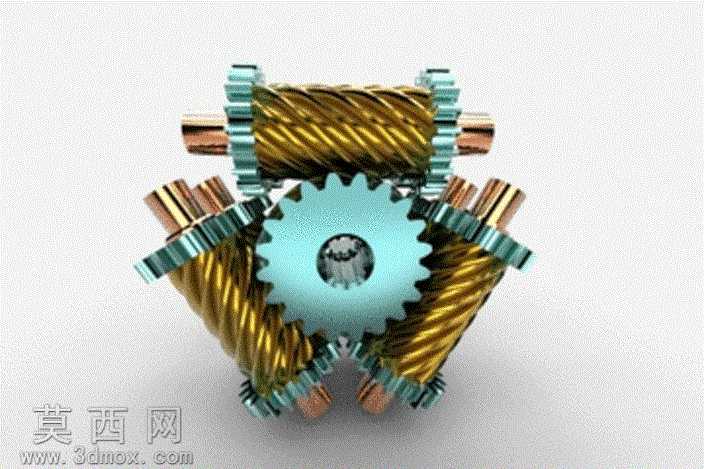

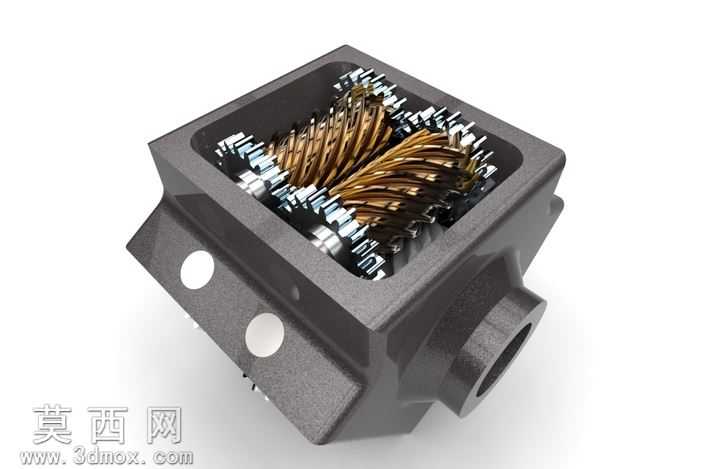

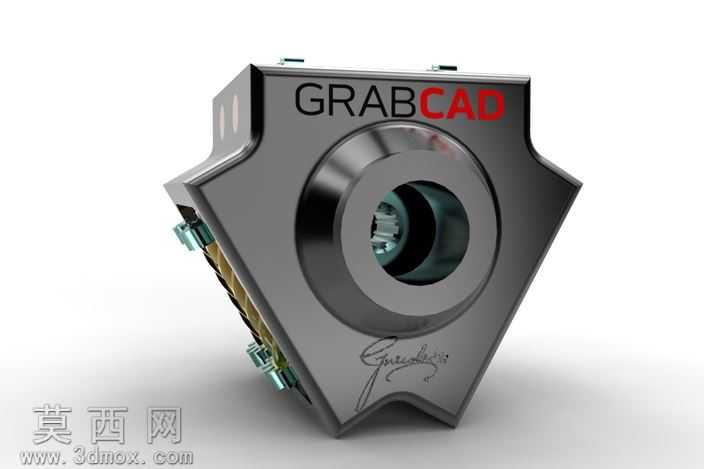

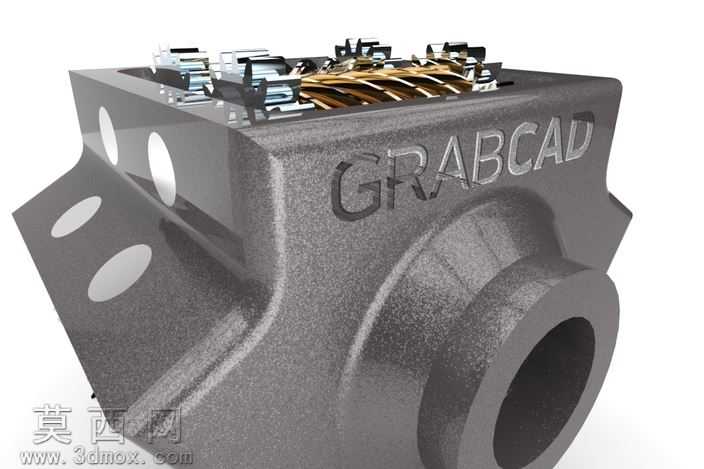

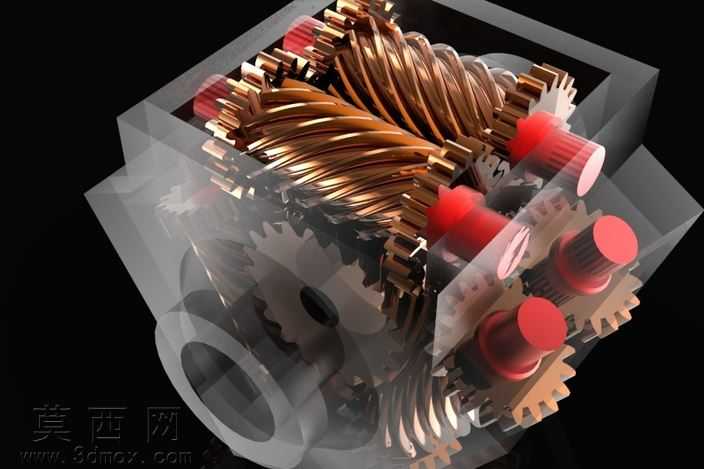

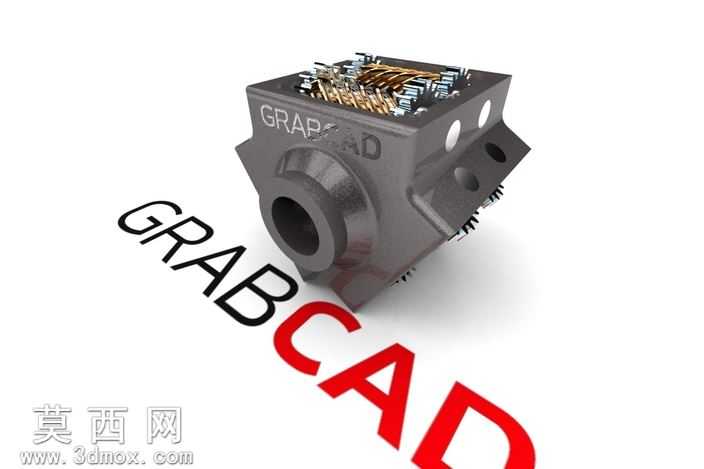

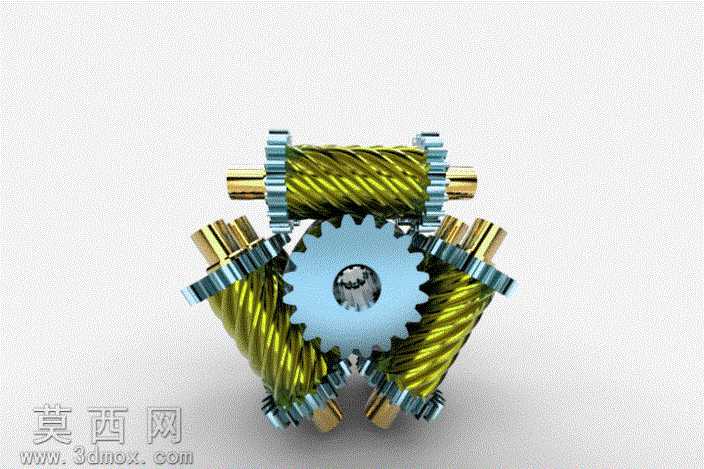

本作品为托森差速器的完整三维建模成果，建模过程依托三维机械设计软件完成，全程遵循机械设计的公差配合规范与传动结构设计逻辑，完整还原托森差速器的核心传动结构。建模阶段首先搭建整体装配基准坐标系，以中心太阳轮的轴线作为全局装配基准，依次完成中心直齿圆柱齿轮、周边多组交错轴斜齿轮（蜗轮蜗杆结构）、齿轮安装轴、端部定位轴承等核心零部件的参数化建模，每一个零件的齿形参数、轴径尺寸、轴承安装位都严格按照托森差速器的实际传动比例设定，其中斜齿轮的螺旋角、齿向参数经过反复校验，保证啮合时的传动比准确，能够实现差速器的扭矩自锁与差动传动功能。材质与渲染环节，针对不同零部件的实际材质属性赋予对应的材质参数：中心齿轮采用高强度合金结构钢材质，表面做渗碳淬火质感处理，还原金属零件的哑光磨砂金属质感，齿面部分添加细微的加工纹理提升真实感；周边交错轴斜齿轮采用表面氧化处理的黄铜色金属材质，还原蜗轮蜗杆副的耐磨合金材质特征，齿面添加细微的啮合接触痕迹，模拟实际工作的磨损状态；端部轴承部分采用亮面镀铬金属材质，还原轴承滚道与保持架的金属光泽，同时区分出轴承内圈、外圈、滚动体的材质差异；安装轴部分采用调质处理的钢材质感，轴端添加倒角、退刀槽等细节特征，完全符合机械加工的工艺要求。结构设计上完整还原托森差速器的核心工作逻辑：中心太阳轮与周边多组斜齿轮呈行星式排布，斜齿轮两两啮合同时与中心轮、差速器壳体啮合，当两侧车轮转速差处于合理范围时，齿轮组正常传动实现差速功能，当单侧车轮打滑转速差过大时，斜齿轮的蜗杆蜗轮自锁特性会自动锁止传动，将扭矩传递给附着条件更好的车轮，建模过程中特意预留了齿轮啮合的合理侧隙，既保证传动顺畅无卡滞，也避免了过定义装配导致的运动干涉。渲染阶段采用工作室三点布光方案，主光源从斜上方打亮模型整体结构，勾勒出齿轮齿形的轮廓细节，辅光源补全暗部细节避免阴影死黑，轮廓光从后方打亮金属零件的边缘，突出不同材质的质感差异，背景采用浅灰色哑光背景，让视觉焦点完全集中在差速器的传动结构上，同时通过半透明剖切示意的方式（渲染图层处理），可清晰展示内部齿轮的啮合关系，方便理解托森差速器的内部传动原理。整个建模过程从零件草图绘制、特征建模、虚拟装配到干涉检查全流程完成，所有配合关系采用机械配合中的齿轮配合、同轴心配合、重合配合，完全符合实际机械装配的约束逻辑，可直接用于运动仿真模拟，验证差速器在不同转速差下的传动特性与自锁性能。
