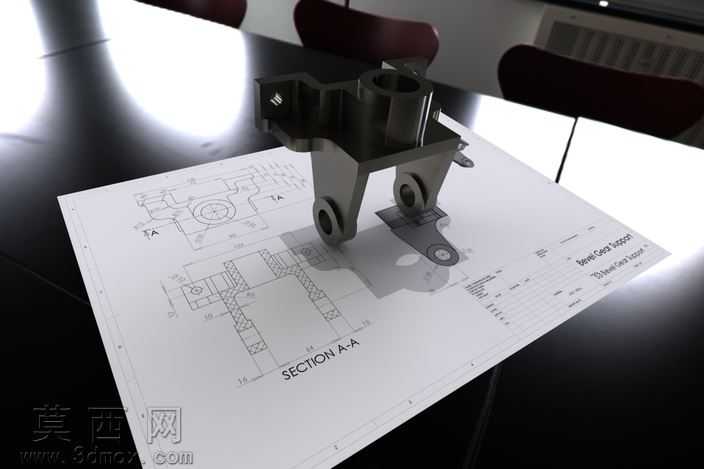

本作品为锥齿轮传动系统配套的支撑连接构件,采用三维参数化建模方式完成整体设计,建模过程中严格遵循机械设计公差配合规范,对构件的每一处安装孔位、连接端面、支撑臂结构都进行了精准的尺寸约束,确保构件能够与对应规格的锥齿轮实现稳定的嵌合连接。建模阶段先完成主体基座的轮廓绘制,通过拉伸、切除、倒角等基础特征操作搭建整体框架,再针对与锥齿轮对接的安装位进行细节优化,对支撑臂的受力部位做了加厚处理,同时在非受力区域做了合理的减重开槽设计,兼顾结构强度与轻量化需求。材质渲染阶段选用了哑光金属铸铁材质,还原工业零部件的真实质感,对安装孔的内壁、连接端面做了高光处理,模拟机械加工后的表面光洁度,搭配工程图纸作为渲染背景,清晰呈现构件与二维设计图的对应关系,直观展示结构的设计逻辑。该支撑构件的核心设计思路是为锥齿轮提供稳定的安装定位基础,通过两侧对称的带孔支撑耳实现与外部机架的固定,中部的套筒结构用于容纳锥齿轮的转轴,预留的卡槽结构能够对锥齿轮的轴向位置进行限位,避免传动过程中出现齿轮窜动的问题,构件上的每一处连接结构都经过受力模拟验证,确保在锥齿轮传动承受径向与轴向载荷时,支撑件不会出现结构形变,保障锥齿轮啮合的精度与传动稳定性。整体结构设计紧凑,没有冗余的结构部分,安装定位基准清晰,既能够满足锥齿轮传动系统的装配需求,也便于后续的加工生产与拆装维护,可直接应用于中小功率的锥齿轮传动机构中,作为配套的支撑固定部件使用。
