LM2596降压电源模块结构设计

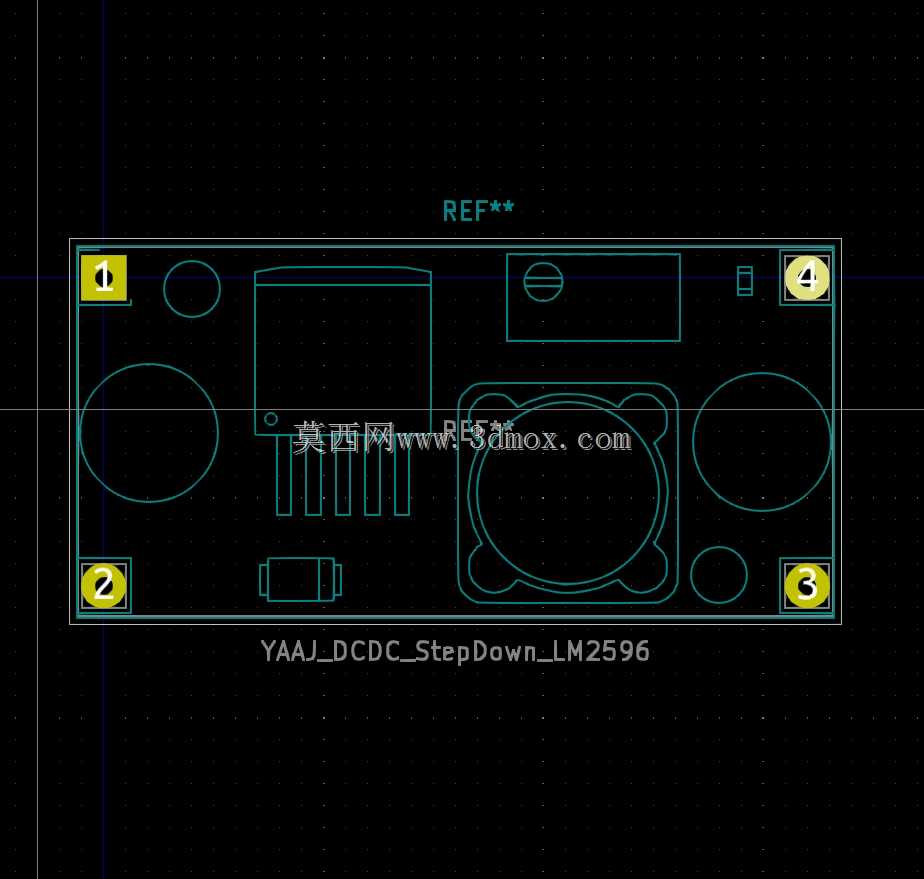

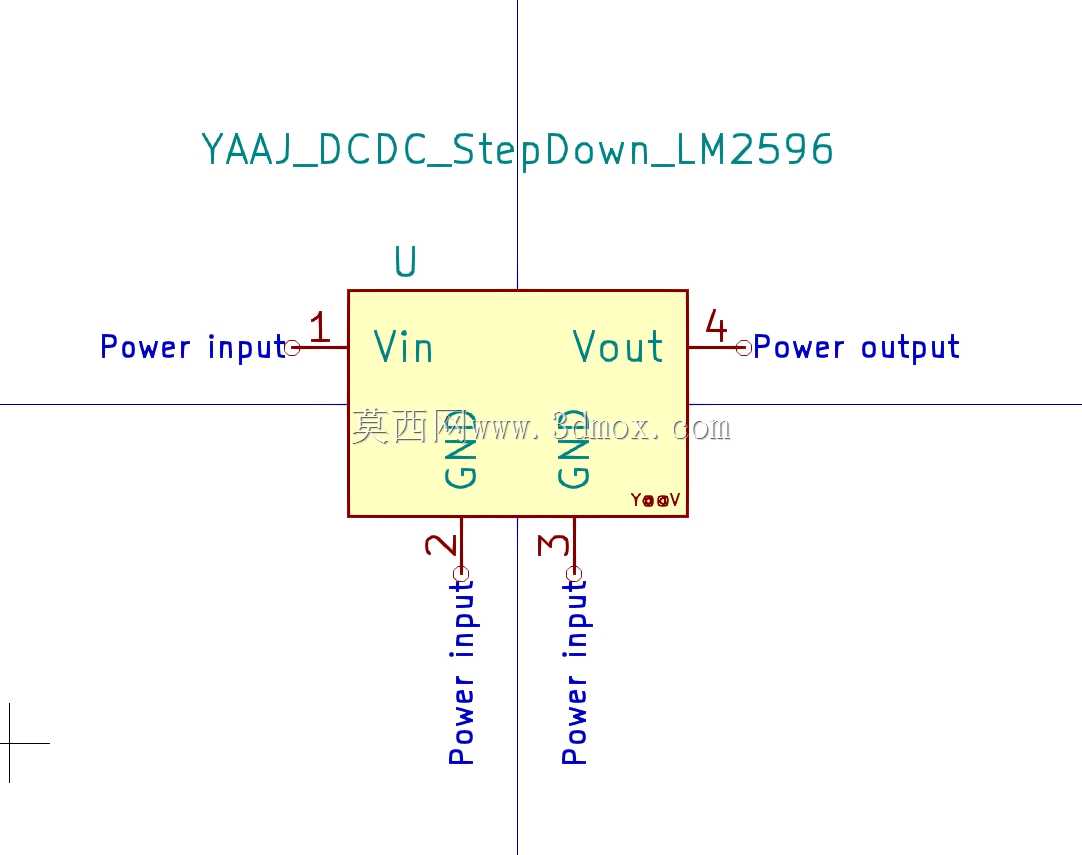

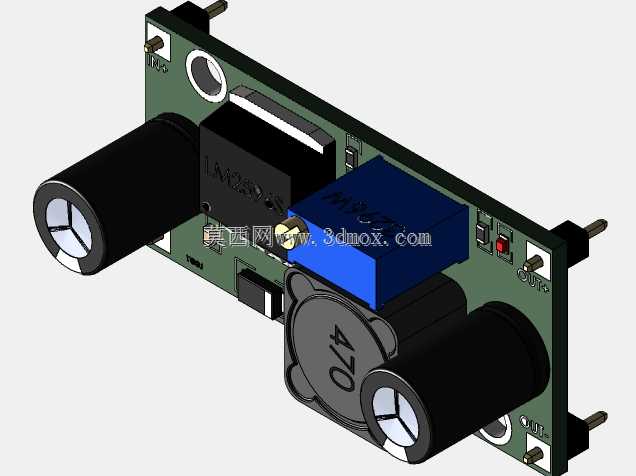

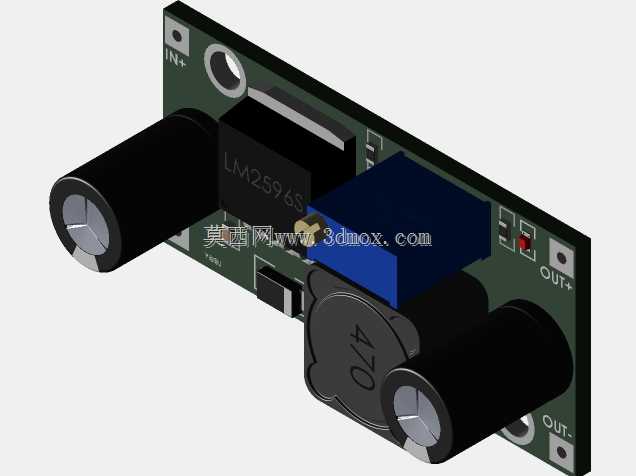

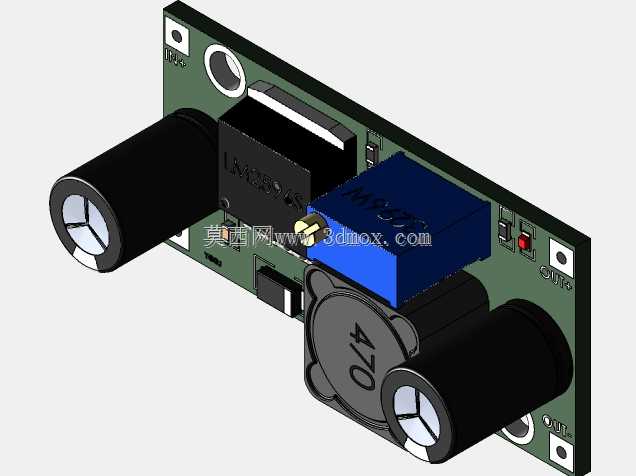

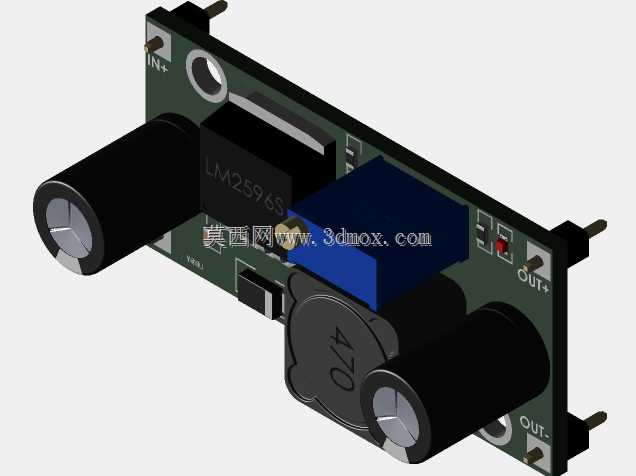

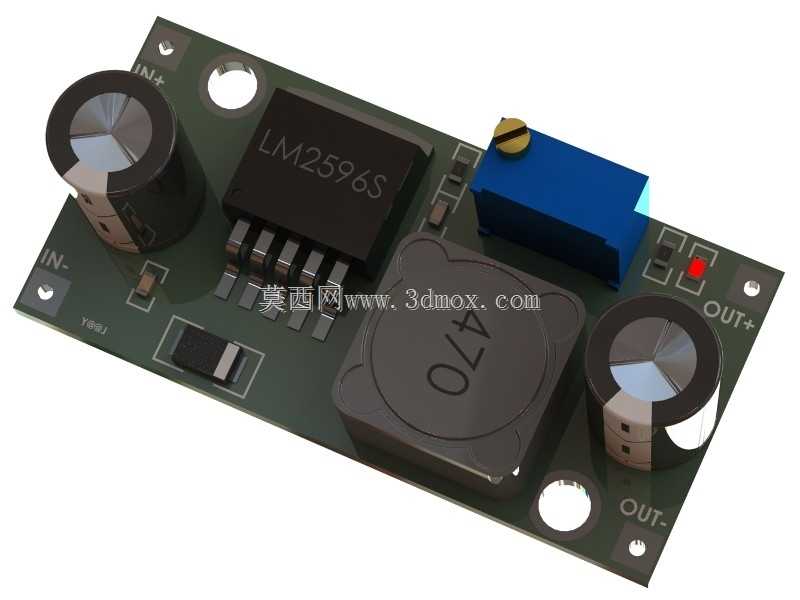

小功率降压模块量产时最容易踩的坑，是电解电容与功率电感的布局留隙不足，过波峰焊后电容受邻近电感发热影响，电解液提前干涸鼓包，返修率居高不下。这款LM2596模块的三维结构里，特意把两颗铝电解电容分别布置在PCB输入、输出端的边角位置，和中间的470μH功率电感留出了3mm以上的空气对流间隙，既避开了电感工作时的温升辐射范围，也给电容本体的热胀冷缩预留了形变空间，不会因为长期热应力拉扯焊盘导致虚焊。蓝色可调电位器的安装位做了下沉式限位设计，电位器的调节旋钮刚好高出PCB上沿1.2mm，既方便用户用螺丝刀微调输出电压，又不会因为旋钮突出过多在装机时被外壳误碰改变参数，电位器的引脚焊盘周围特意加了0.5mm的阻焊隔离环，避免焊锡溢出连到旁边的反馈线路，造成输出电压漂移。主芯片LM2596S的散热焊盘和PCB表层的铺铜直接连通，铺铜区域延伸到PCB边缘的两个固定安装孔附近，安装时可以通过铜柱把芯片的热量传导到设备外壳上，不用额外加装散热片就能满足1A持续输出的散热需求，省掉了散热片的物料成本和装配工序。PCB四个角的固定孔做了沉头设计，安装时螺丝头可以完全埋入板内，不会突出板面刮到周边的导线或者其他元件，孔位周围特意留出了2mm的无铜区域，避免螺丝拧紧后和铺铜层接触造成短路。输出端的红色电源指示灯放在了PCB边缘靠近输出端子的位置，用户不用拆开设备就能直观看到模块的工作状态，指示灯的限流电阻藏在指示灯和主芯片之间的走线空隙里，没有额外占用板面空间。板上的肖特基二极管紧贴主芯片的回流引脚布置，缩短了高频开关电流的回流路径，减少了线路上的EMI辐射，二极管的本体和主芯片之间留出了0.8mm的间隙，既满足安规爬电距离要求，也避免两个发热元件的热量叠加。
