农用深松整地作业机具结构设计

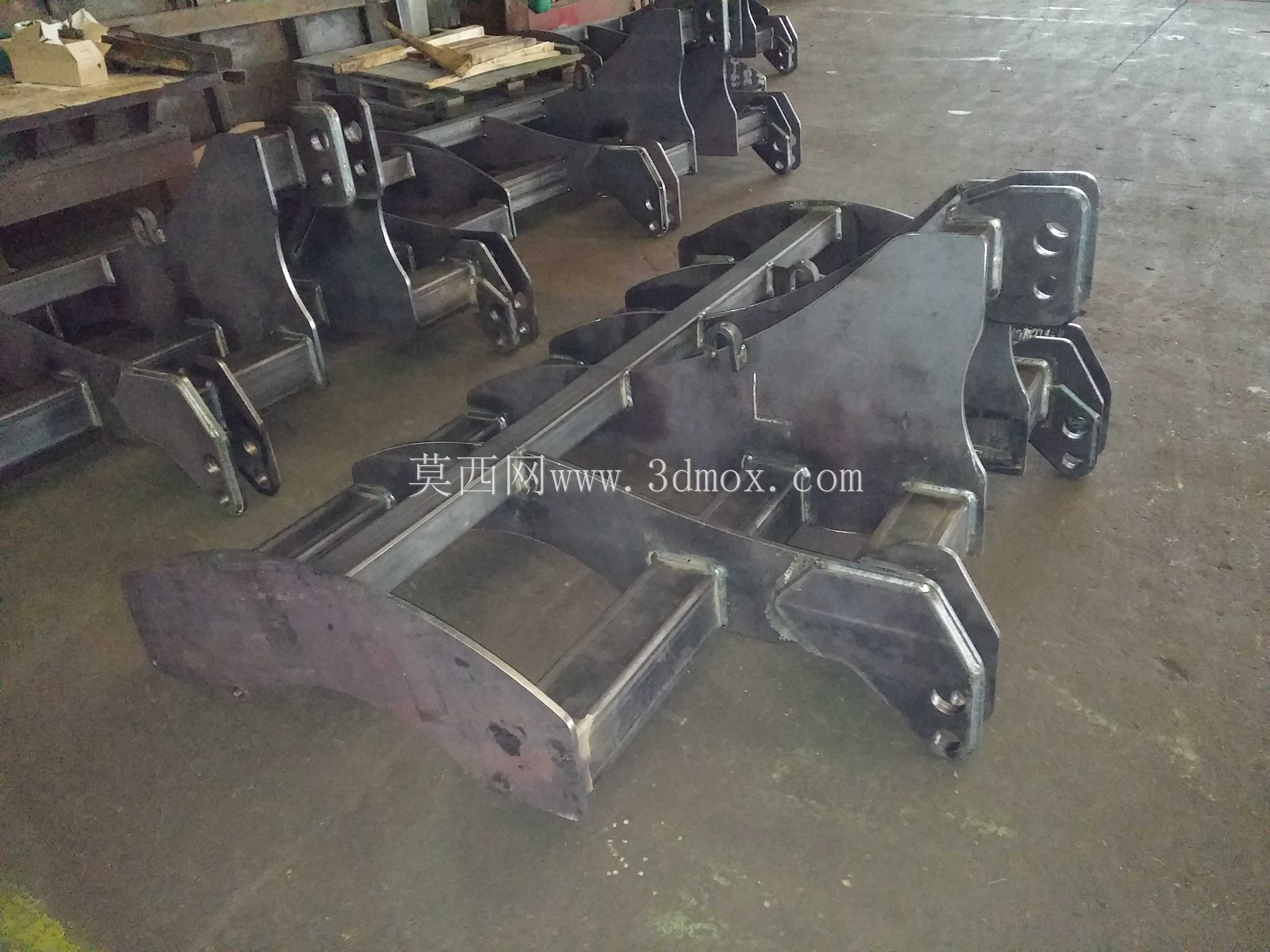

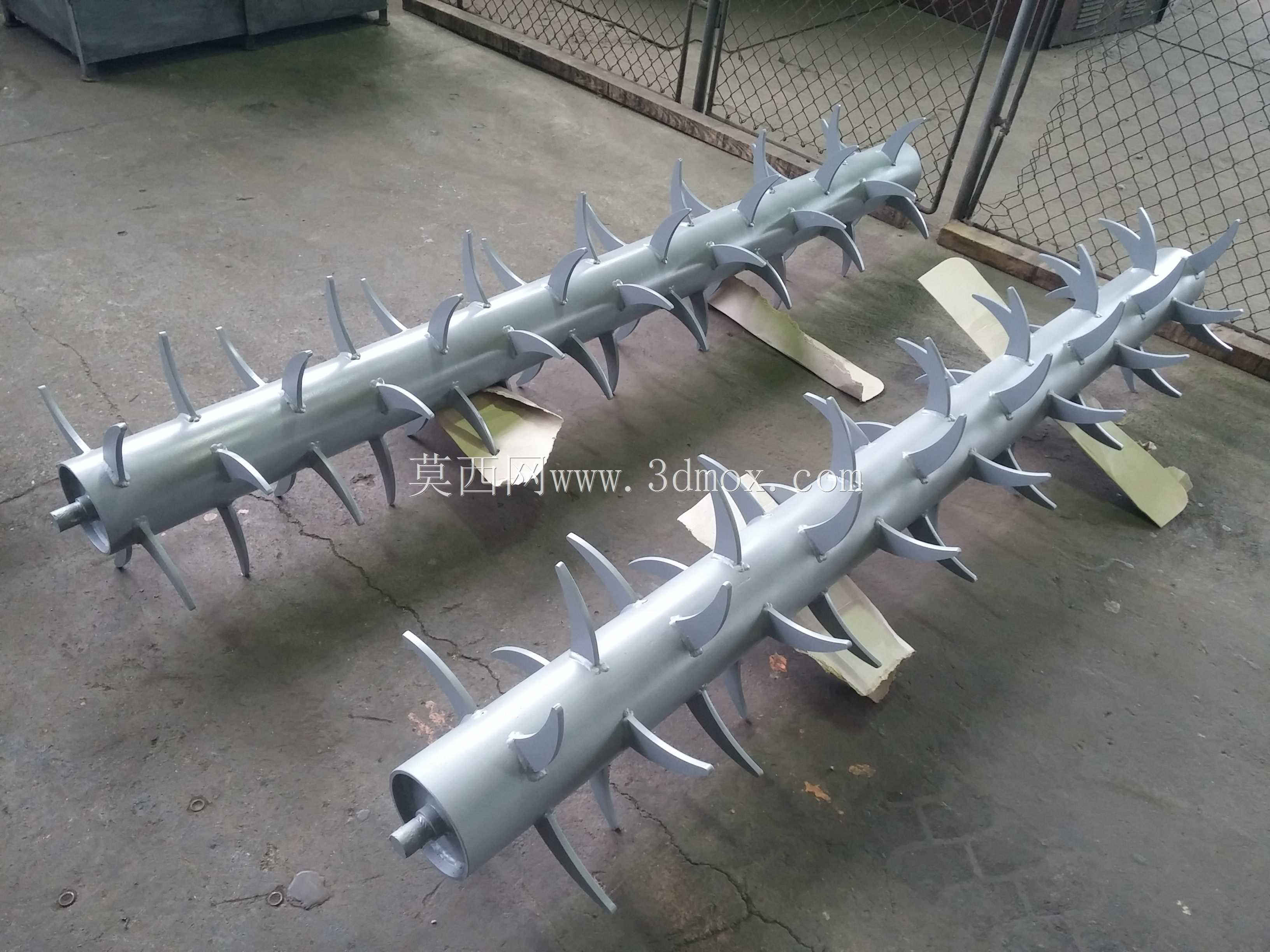

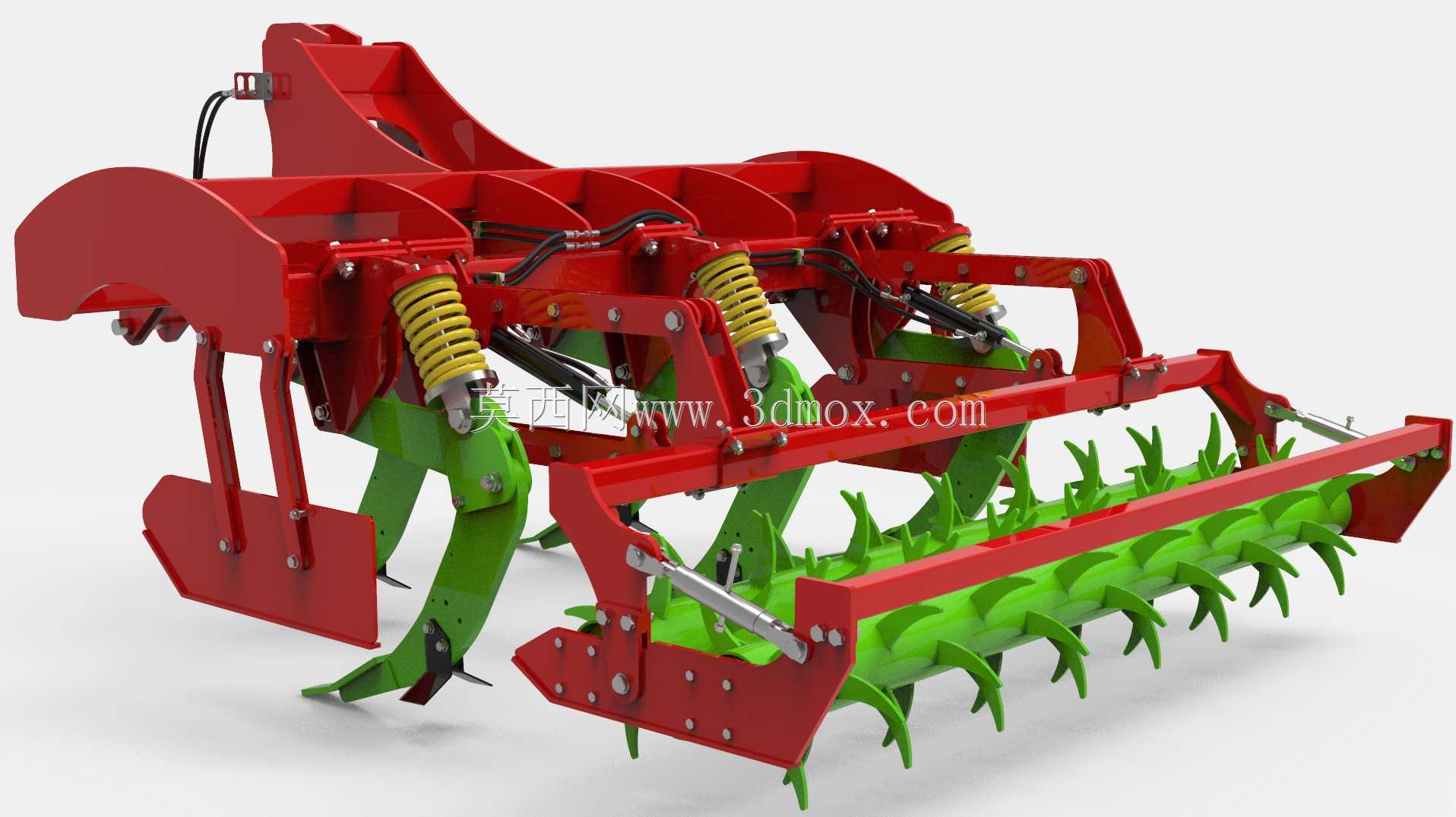

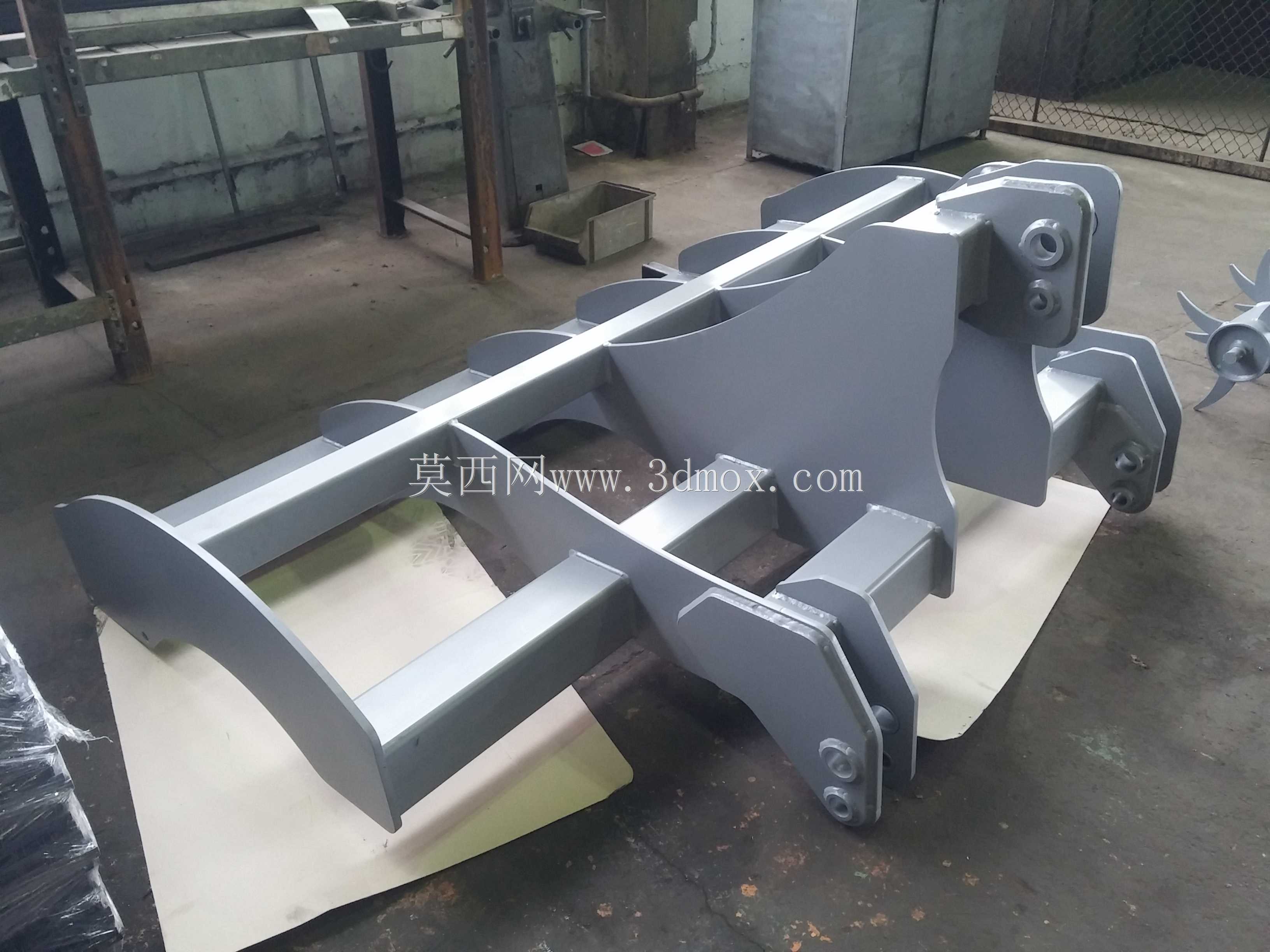

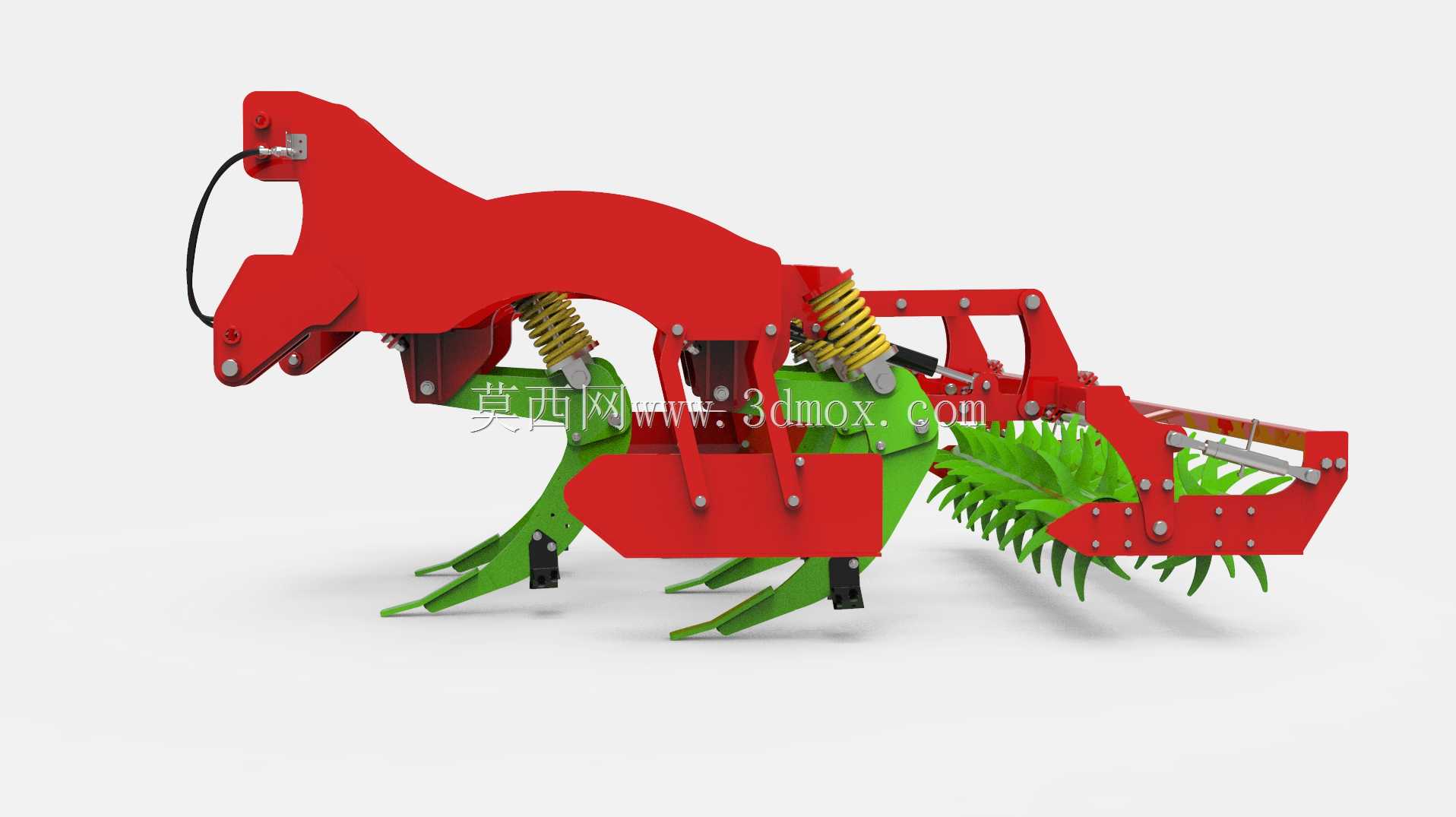

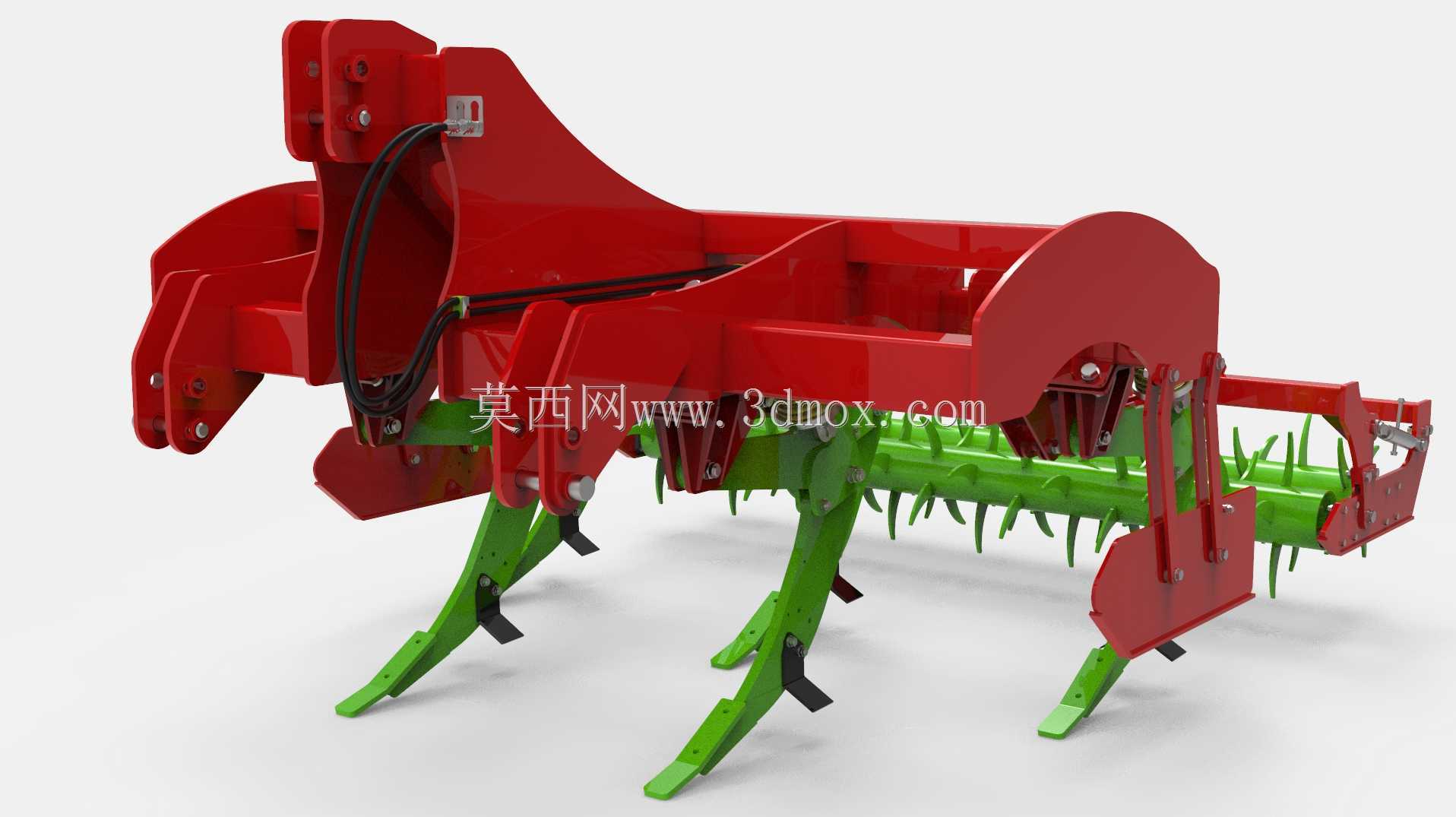

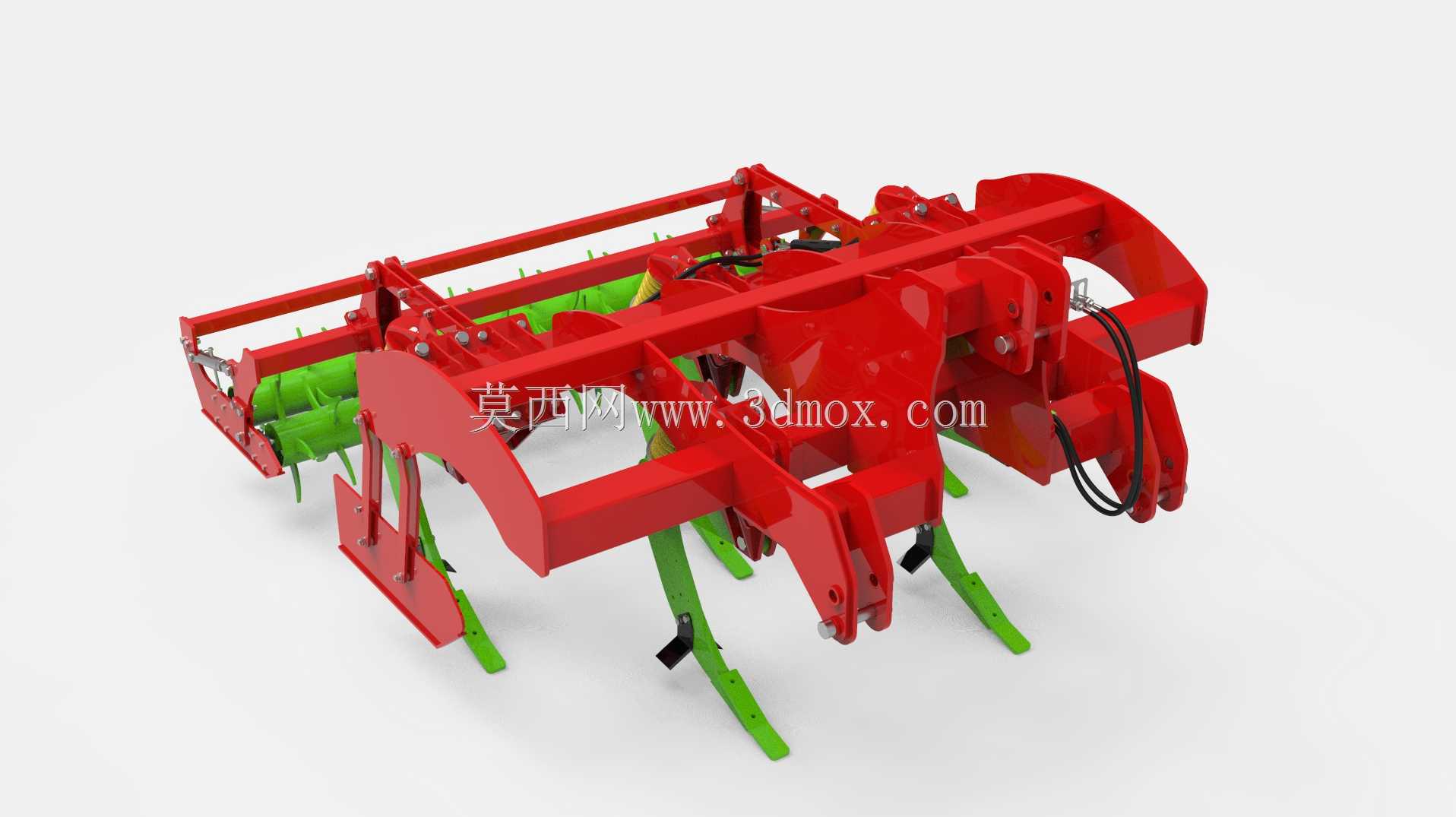

田间作业时深松机最容易出现的问题，莫过于铲柄入土受力不均导致的机架变形，以及后置碎土辊在黏重土壤中缠草堵转，这也是结构优化阶段最先要啃下的硬骨头。主悬挂架采用厚钢板折弯拼焊结构，和拖拉机三点悬挂对接的销孔位置做了局部加厚衬套处理，避免长期带载作业出现销孔磨椭圆、悬挂旷量过大的问题，毕竟田间作业时拖拉机带载起步的瞬时冲击力，远比静态仿真测算的数值要大得多。三组深松铲柄的安装座在机架横梁上做了等距排布的腰型孔设计，不需要额外打孔就能调整铲间距，适配不同地区的耕作农艺要求，铲柄本身采用弧形曲面过渡，既减少入土时的阻力，也能让土壤顺着曲面抬升实现土层松动而不翻转，避免把底层生土翻到表层影响播种。铲尖位置做了可更换的硬质合金镶块设计，不用整体更换铲柄就能应对沙土地的磨粒磨损，降低后期使用维护成本。后置的碎土辊采用星型齿交错排布结构，相邻齿片的角度错开15度，作业时不会形成连续的土壤夹带通道，杂草和作物根茬能顺着齿隙滑落，不会缠绕在辊轴上造成堵转，辊轴两端的轴承座做了浮动式安装设计，遇到田间石块等硬物时能有微小的缓冲行程，避免硬冲击直接损坏轴承。机架上的液压管路全部采用内嵌式走线，管卡固定点避开了泥土直接冲刷的位置，也不会在作业时被作物秸秆刮蹭，管路接头处预留了足够的弯曲半径，避免机架带载形变时拉扯管路造成漏油。两侧的挡泥板做了向外倾斜的角度，深松作业时带起的土块会顺着挡板滑回作业沟内，不会抛洒到未耕作的区域，也减少了土块击打拖拉机轮胎的概率。整个机架的焊接位置全部做了坡口处理，焊后打磨余高再做喷塑防锈，红色的主体机架和绿色的工作部件做了分色处理，不仅是外观辨识度的考量，也能让操作人员在作业时清晰观察到工作部件的入土状态，及时发现铲柄变形、脱落等异常情况。碎土辊的高度调节采用螺杆式锁紧结构，不需要拆卸销子就能转动手轮调整作业深度，适配不同土壤墒情下的碎土要求，深松铲和碎土辊的作业参数匹配经过多轮田间工况验证，既能保证30厘米以上的深松深度，也能把表层土块破碎到适合播种的粒径，不会出现深层土壤架空、表层土块过大影响后续作业的问题。
