联合收割机收割台转运拖挂装置

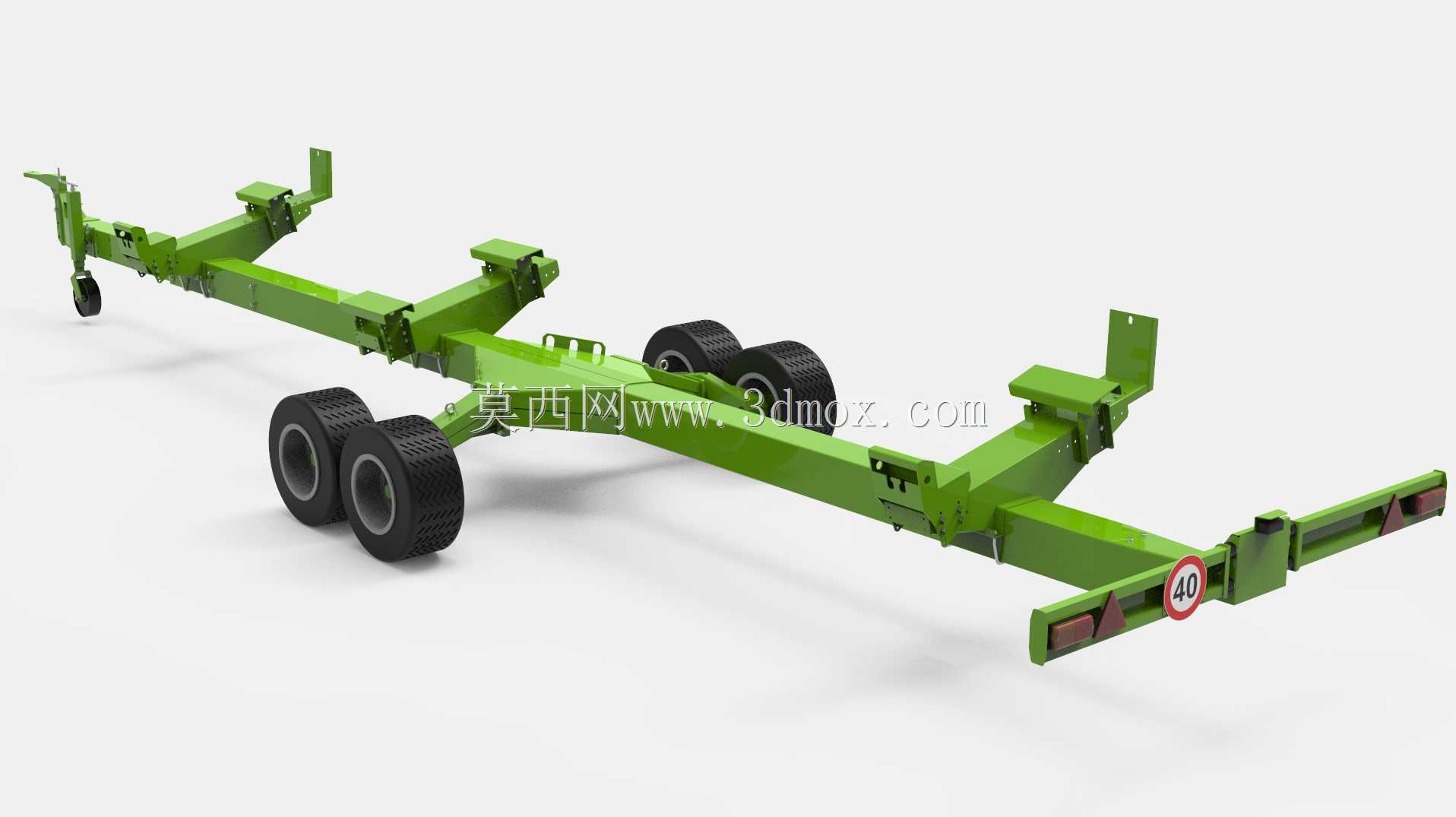

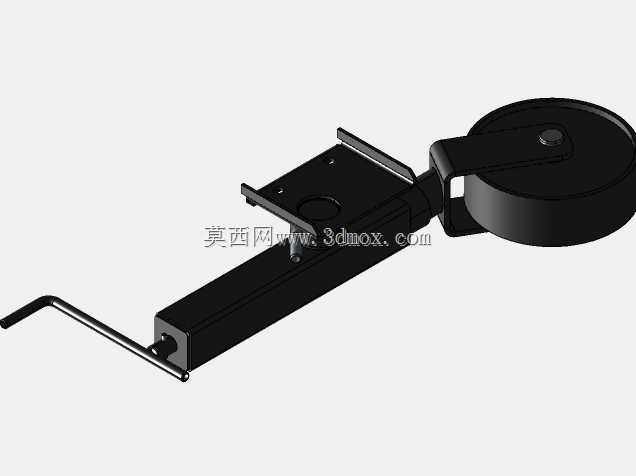

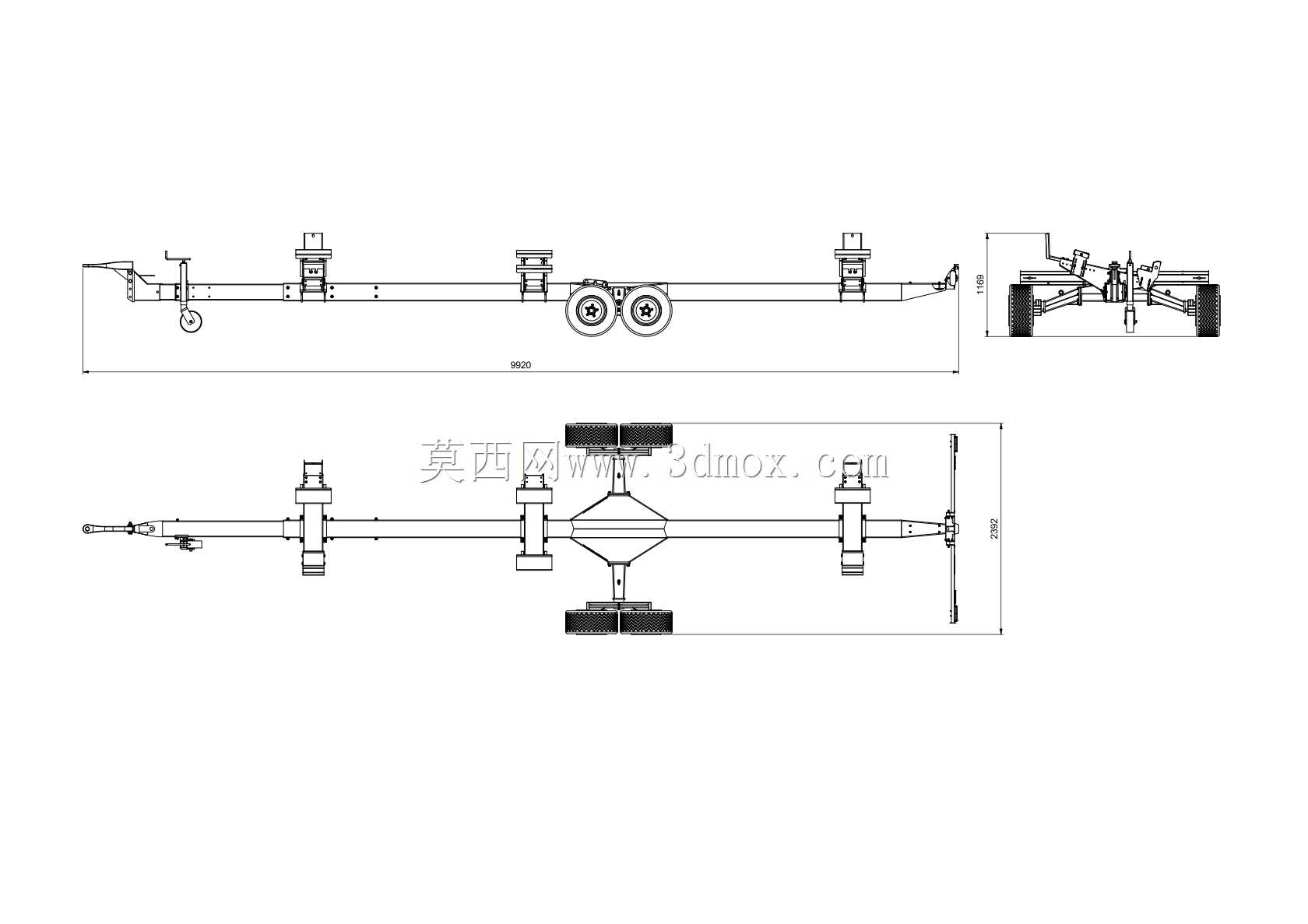

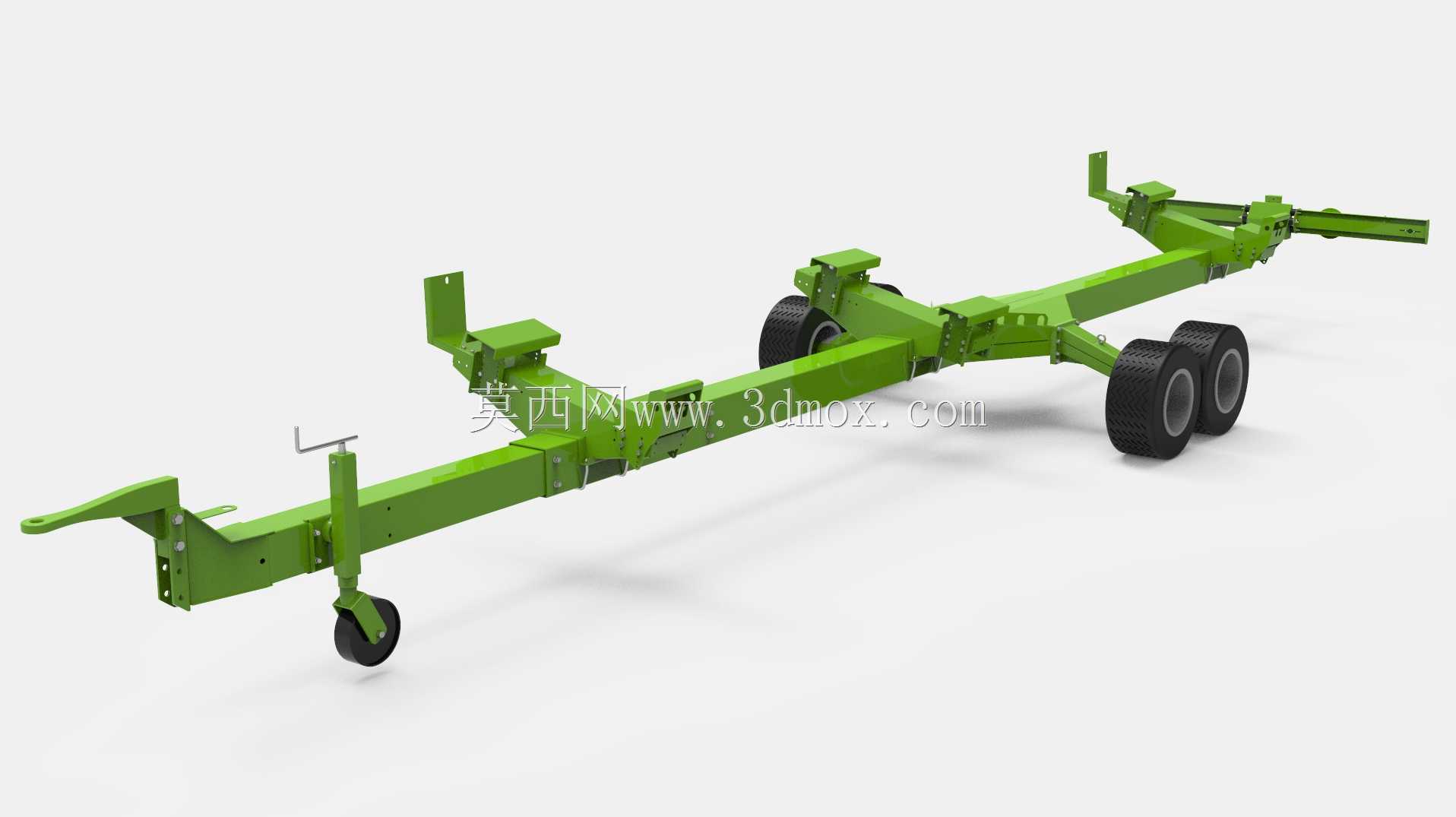

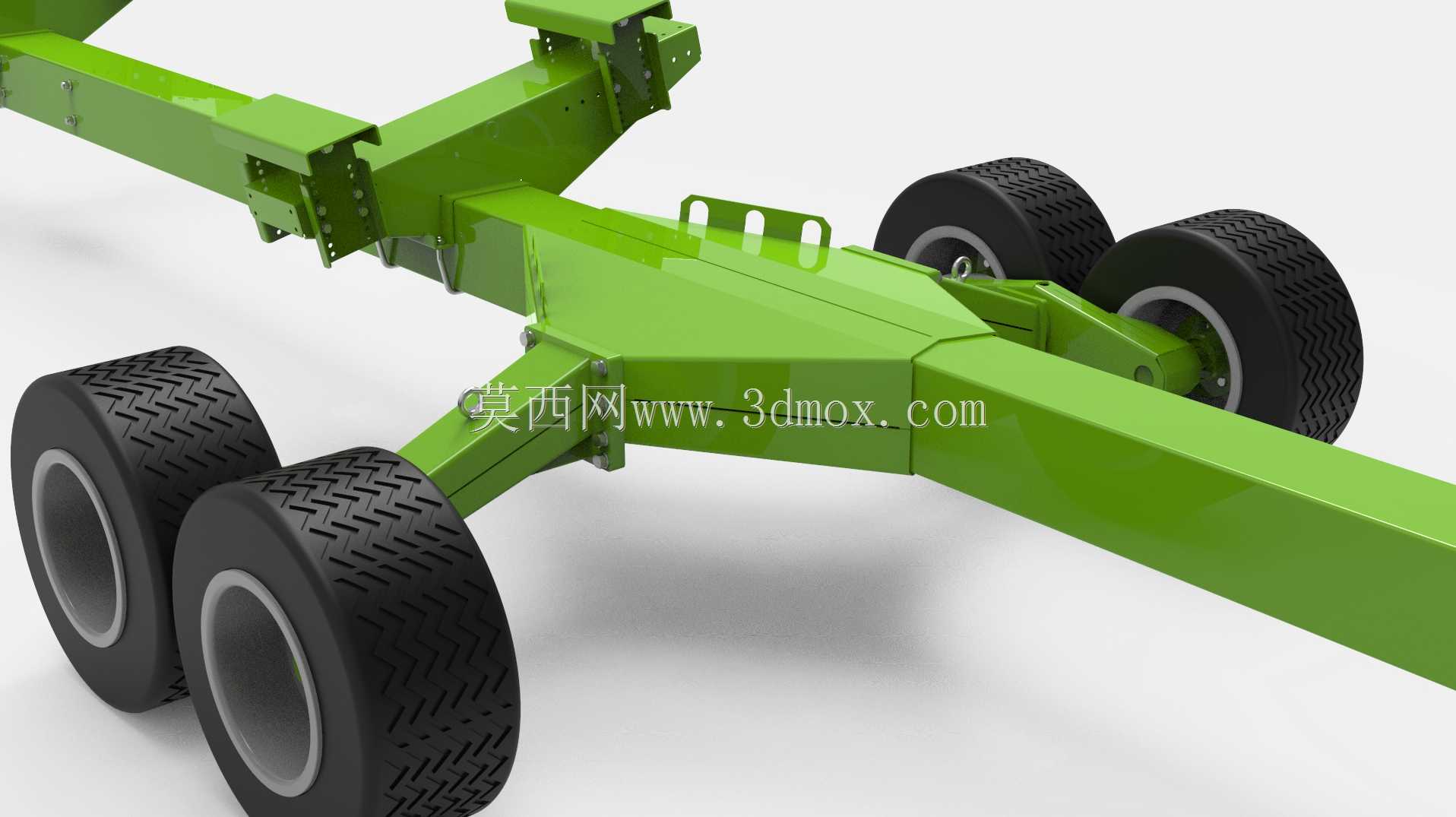

跨区作业的联合收割机转场时，收割台拆卸后的转运一直是农机手头疼的问题，普通平板车装载易磕碰割台边梁，绳索固定不当还会在颠簸路段造成割台变形，直接影响后续收割作业的喂入流畅度。这款拖挂装置的结构设计完全围绕田间转场的实际工况做适配，主梁采用分段式变截面设计，靠近牵引端的截面做了加厚处理，对应田间非铺装路面拖拽时的扭矩集中区域，避免长期受力出现金属疲劳开裂。轮组布置没有采用常规的同轴双轮布局，而是将两组双胎轮座错开固定在主梁中段靠后位置，空载牵引时前端支撑轮受力更小，重载时承重轮能均匀分散割台重量，即使在田埂、松软耕地行驶也不会出现陷车或侧倾。前端牵引销的连接座预留了三档调节孔位，对应不同型号联合收割机的牵引高度，不用额外加装转接垫块就能直接挂接，减少田间临时改装的麻烦。割台固定支座的位置做了可滑移设计，支座表面贴有橡胶缓冲垫，固定时不会刮伤割台的漆面和焊接边，锁紧机构采用快拆式插销，不用额外携带扳手就能完成割台的固定与拆卸，单人十分钟就能完成转场前的装载作业。前端的小型支撑轮带有转向锁止结构，挂接完成后可以锁止避免行驶中摆晃，单独停放时支撑轮能自由转向，方便在狭小的机库内挪动调整位置。主梁侧面预留的多个安装孔位，还能根据需求加装侧边防护架或者工具收纳箱，不用额外焊接破坏主梁的防腐涂层。整个装置的焊接位置都做了圆弧过渡处理，没有尖锐的棱角凸起，避免田间作业时勾挂杂草或者划伤操作人员，表面的烤漆层采用农机专用的防腐涂料，长期暴露在田间泥水、暴晒环境下也不容易出现起皮脱落。轮组的轴承选用密封式结构，不用频繁拆解注油，日常维护只需要定期检查轮胎气压和插销的磨损情况即可，完全适配农机用户缺乏专业维护工具的使用场景。
