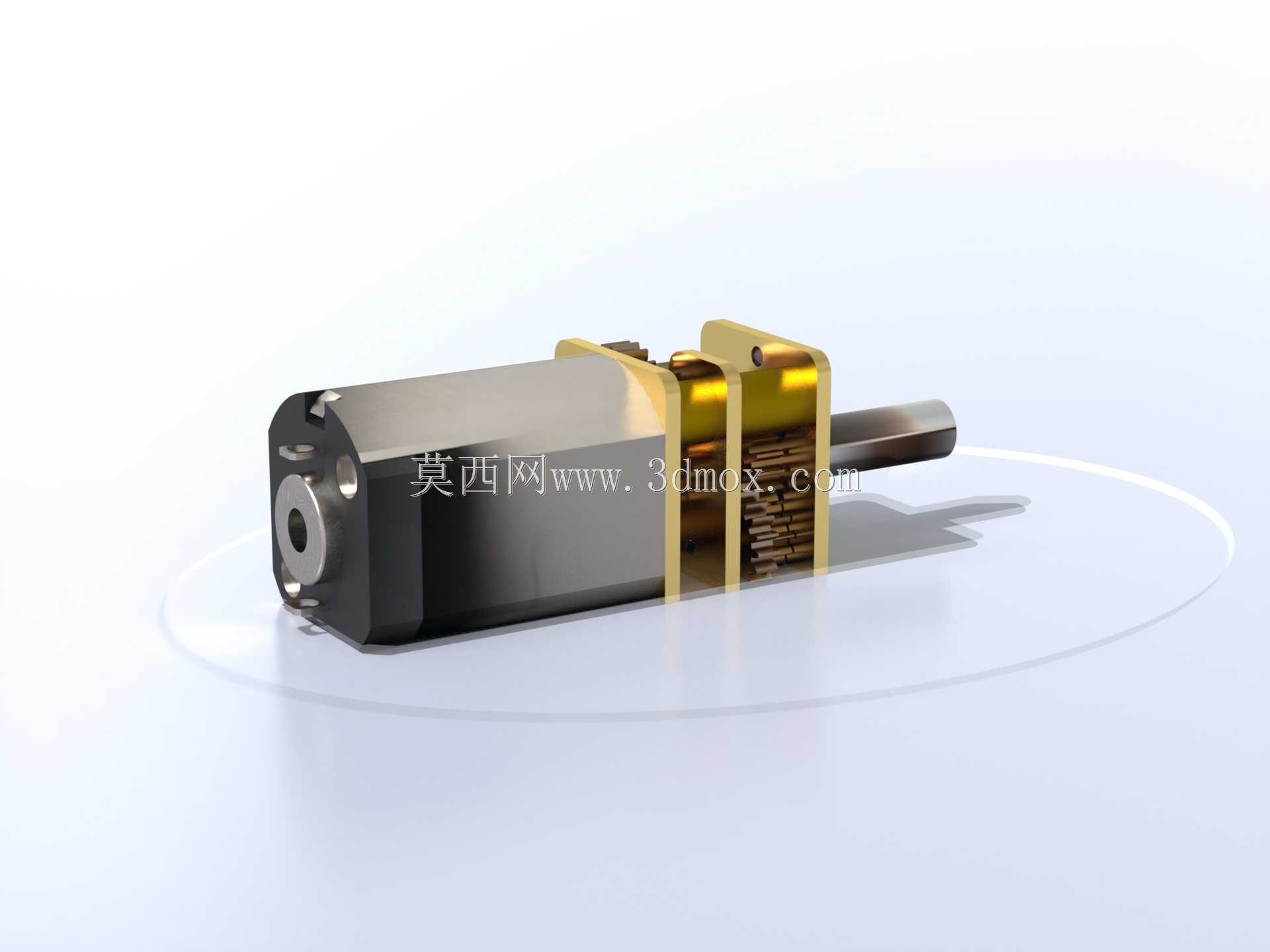

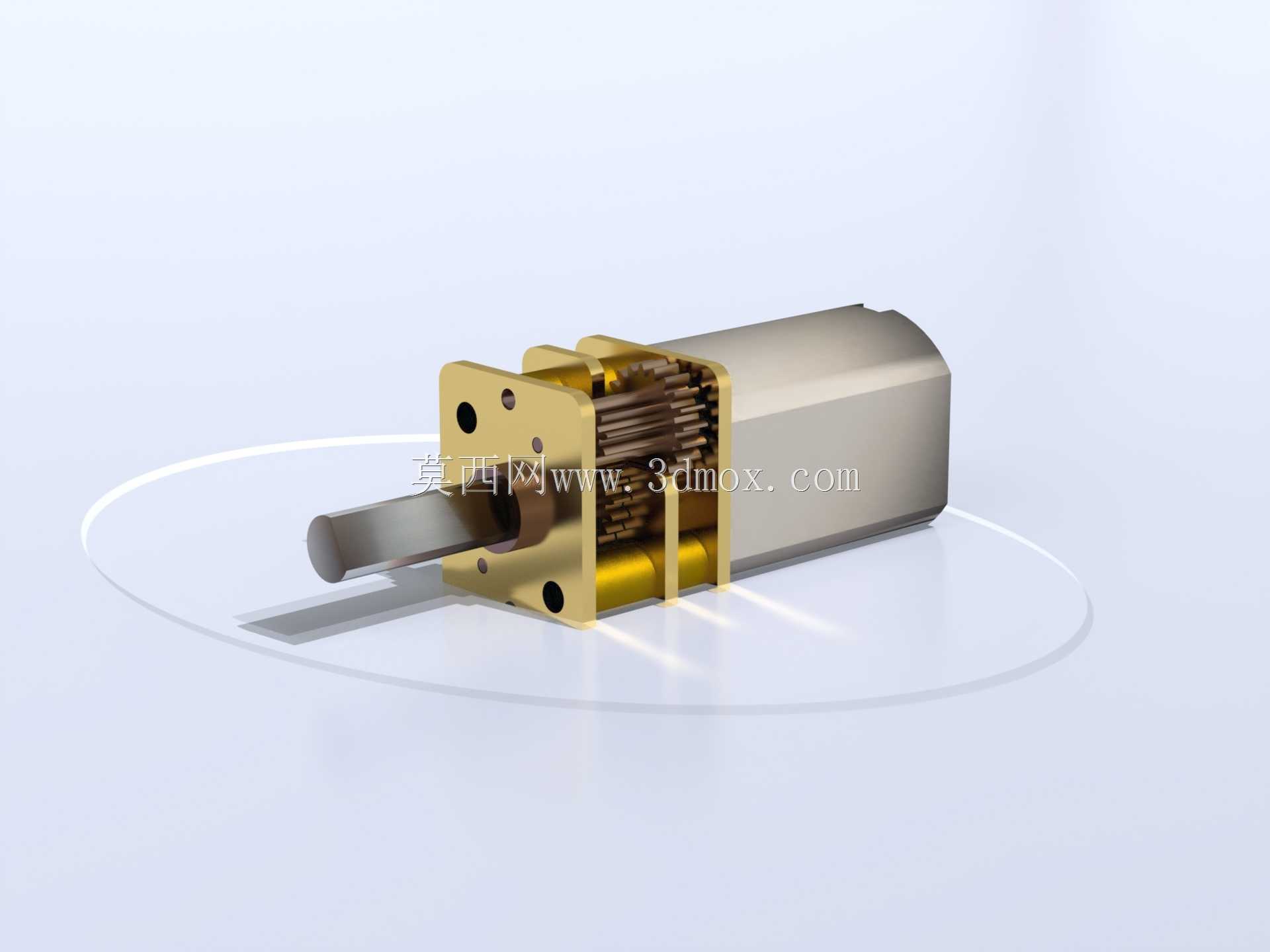

微型N20直流行星减速齿轮马达

微型减速马达在小扭矩精密传动场景里，最容易被忽略的是齿轮啮合侧隙与输出轴同轴度的匹配矛盾，很多量产产品在长期正反转切换后会出现输出端旷量过大的问题，根源就在于齿轮箱端盖与电机壳体的定位公差没有做适配优化。这款N20规格的减速马达，齿轮箱采用三级行星减速结构，内齿圈直接嵌装在金属齿轮箱壳体内，避免了塑料内齿圈长期受力蠕变带来的传动精度衰减。太阳轮与行星轮的齿顶修缘量控制在0.02mm以内，既保证了传动过程中不会出现齿顶干涉，又能把回程间隙控制在1°以内，适配智能门锁、精密云台这类对传动回差有严格要求的场景。输出轴采用不锈钢材质，与行星架的配合采用过盈压装加侧面点焊的双重固定方式，杜绝了大负载下输出轴与行星架滑脱的隐患。齿轮箱端盖与电机主体的连接采用两个定位销做径向定位，螺丝锁紧时不会出现端盖偏移导致的齿轮偏载，端盖上的安装孔位做了沉台设计，安装时螺丝头不会突出端面，能直接贴合安装平面，不需要额外预留避让空间。电机外壳采用拉伸镀锌钢壳，壁厚均匀，能有效屏蔽内部碳刷换向产生的电磁干扰，避免对周边的精密传感器造成信号干扰。出线端的护套做了防弯折处理，反复弯折180°不会出现内部线芯断裂的问题，适配需要经常活动的传动场景。行星轮采用含油粉末冶金材质，出厂前已经做了真空浸油处理，长期运转不需要额外添加润滑脂，免维护周期能达到3000小时以上。输出轴的轴伸端做了D型切边，与外接传动件配合时不需要额外做防转结构，直接锁紧顶丝就能传递额定扭矩，不会出现轴与配合件打滑的问题。齿轮箱与电机的连接面涂有薄薄一层密封胶，能阻挡日常使用中的粉尘、水汽进入齿轮箱内部，在湿度较高的环境下也能正常工作，不会出现齿轮锈蚀卡滞的问题。
