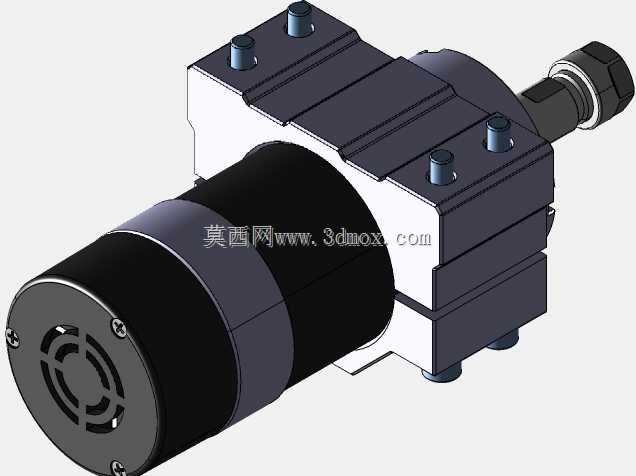

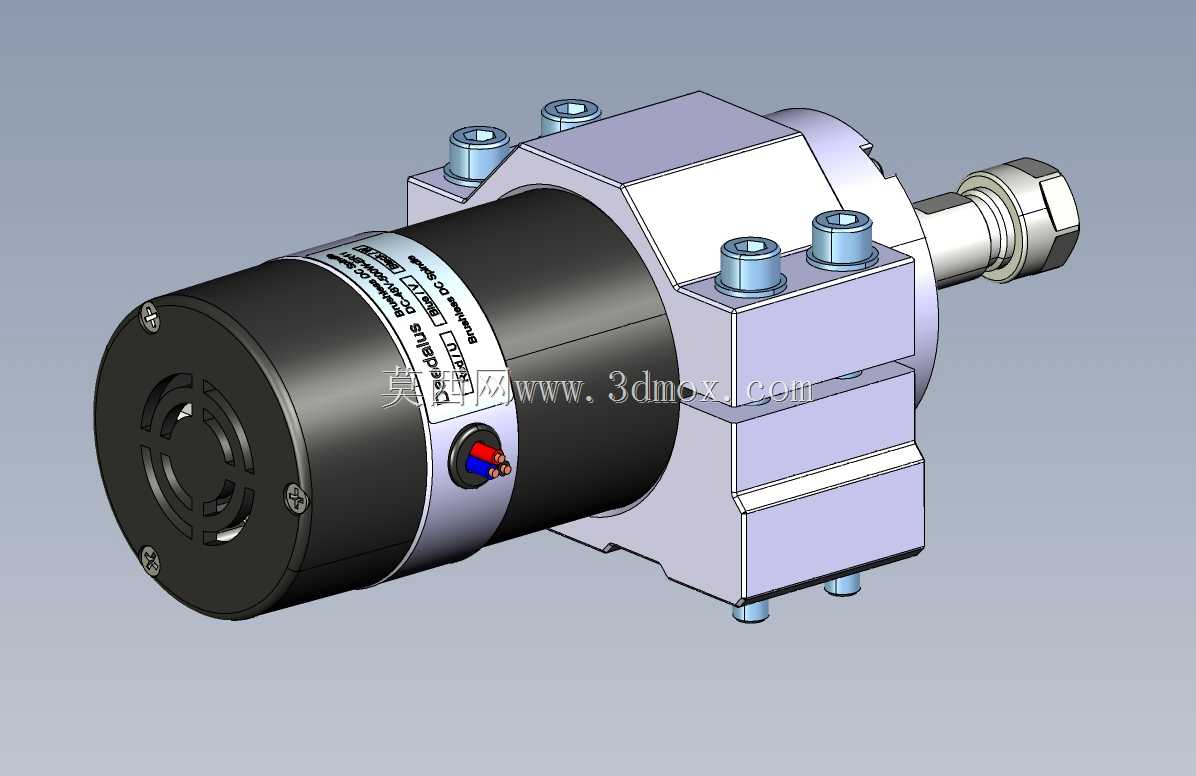

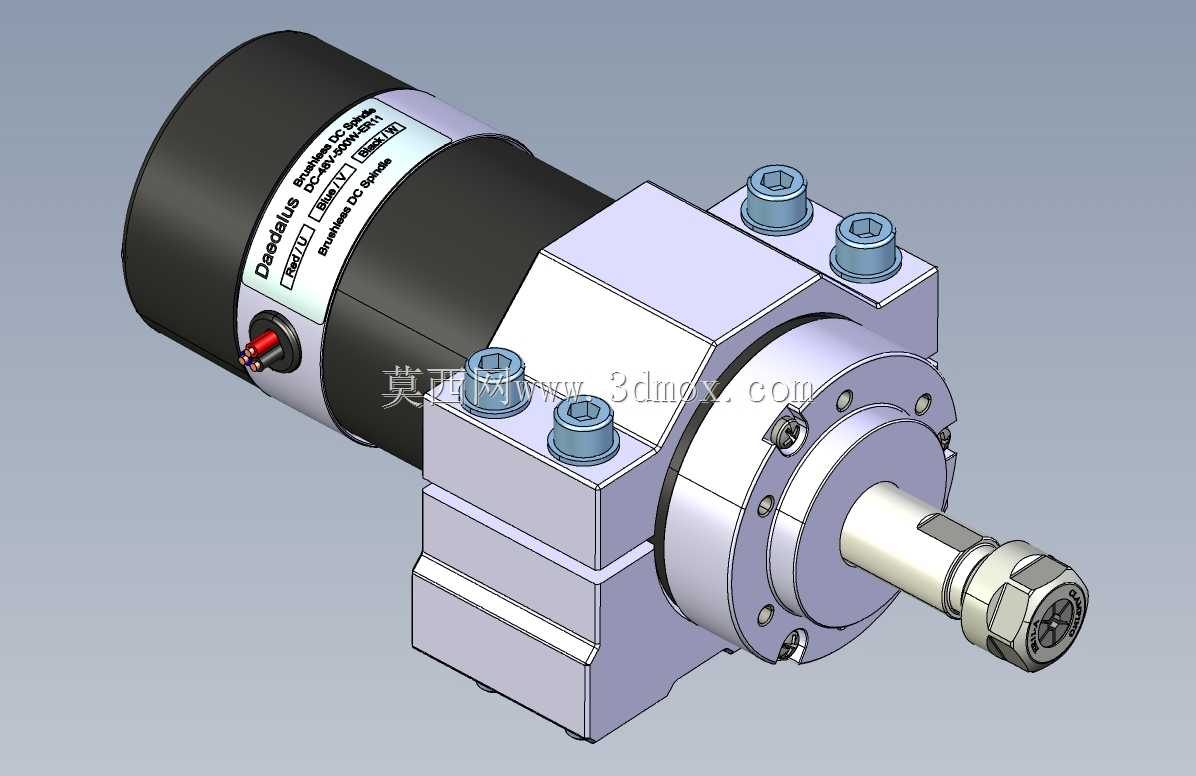

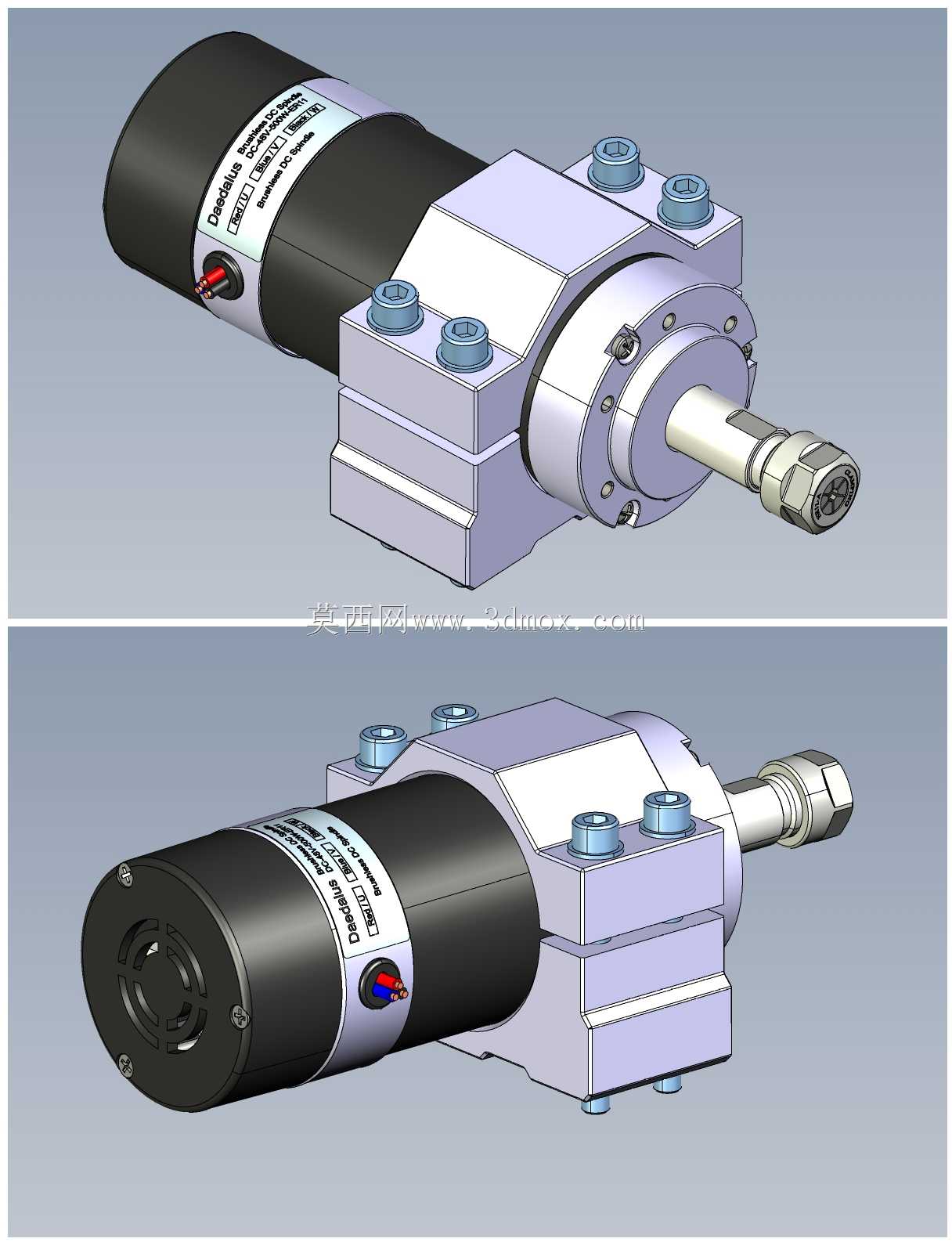

48V500W无刷ER11主轴配55mm夹钳支架

小型雕刻主轴在实际装机时最容易被忽略的就是夹座与电机本体的同轴度偏差，很多用户自行采购散件组装后，常出现高速运转时刀柄跳动超差、夹座螺栓受力不均滑牙的问题，这套带55mm夹钳的无刷主轴组件，在结构匹配上做了针对性的公差预留。夹钳的内孔圆弧面做了0.02mm的微过盈设计，抱紧主轴壳体时不会出现局部应力集中，四个固定螺栓的孔位做了锪平处理，螺栓锁紧后端面完全贴合安装面，不会因为长期高速振动出现松脱。电机输出端与ER11夹头的连接轴做了台阶定位，轴肩与夹头座端面的贴合度控制在0.01mm以内，避免夹头锁紧后出现偏摆。夹钳侧面的开槽宽度经过反复调试，既保证锁紧时能产生足够的抱紧力，又不会因为夹紧量过大导致主轴壳体被夹变形，影响内部轴承的游隙。出线端的接头位置做了防呆设计，正负极接口不会插反，尾部的端盖散热槽顺着电机旋转方向排布，运转时能带动气流顺着槽体带走热量，长时间满负荷运行也不会出现磁钢退磁的问题。夹钳与安装底板的接触面做了网格防滑纹，即使不打定位销，仅靠螺栓锁紧也能承受主轴启停时的反向冲击力，不会出现移位。ER11螺母的外圆做了滚花处理，手动换刀时不容易打滑，夹头内部的锥面与螺母的配合间隙控制在合理范围，锁紧时夹头能均匀收缩，夹持不同直径的刀具都能保证足够的夹持力。整套组件的配合面都做了去毛刺处理，装配时不会因为飞边刮伤主轴壳体的阳极氧化层，也不会出现装配卡滞的情况。夹钳的两个锁紧螺栓采用对角锁紧的受力设计，锁紧过程中夹钳会均匀收缩抱紧主轴，不会出现单侧受力导致主轴轴线偏移的问题，用户装机时不需要反复打表调整同轴度，只要按对角顺序锁紧螺栓就能达到使用要求。电机尾部的散热风扇与端盖的间隙控制在1mm以内，既不会出现摩擦异响，又能最大化风量，配合外壳的散热筋，能把电机运行时的温升控制在合理区间，延长轴承和绕组的使用寿命。
