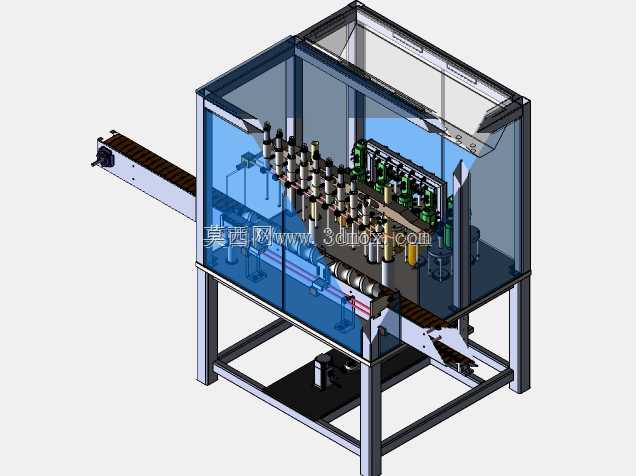

十喷嘴伺服驱动洗手液灌装设备

日化清洁类产品的灌装线常年卡着两个要命的痛点，一是低粘度洗手液灌装时容易滴漏挂壁，残液顺着喷嘴滴到瓶身外壁，后续贴标环节就会出现翘边、粘不牢的问题，二是多喷嘴同步灌装时，不同工位的灌装量误差超过阈值，整批产品的净含量不合格就要返工报废。这套十喷嘴伺服灌装机的结构设计，刚好把这两个现场痛点揉进了每一处公差配合的细节里。

十组灌装喷嘴的安装座没有采用常见的整块铝板铣削成型，反而拆成了独立可调的滑块结构，每一组滑块都和横向导轨做了H7/h6的间隙配合，锁紧螺钉的位置特意偏置在滑块受力侧，锁紧时不会因为螺钉拉力让滑块出现微米级的偏移，哪怕后续更换不同口径的喷嘴，单组调整也不会干扰其余九组的定位精度。伺服驱动的灌装泵和喷嘴之间的连接管，特意留了15毫米的柔性伸缩余量，不会因为泵体的往复脉动拉扯喷嘴位置，长时间运行也不会出现喷嘴对位偏移的问题。

进出瓶的输送链板和主机架之间，特意加了一组浮动导向条，导向条和链板侧边的间隙控制在0.2毫米，既不会卡瓶，也能让塑料瓶在进入灌装工位时精准停在喷嘴正下方，不会因为瓶身歪斜导致灌装时液体溅出。机架外围的透明防护板没有用常见的亚克力螺钉固定，而是做了快拆式的卡槽结构，日常清理溅出的洗手液残液时，不需要工具就能把防护板拆下来冲洗，卡槽的缝隙里还加了食品级的密封胶条，冲洗时的水不会渗进机架内部的电气元件仓。

底部的接液盘做了3度的倾斜角度，所有滴漏的残液都会顺着坡度流到端部的收集口，不会在盘面积垢滋生细菌，接液盘和机架的连接也用了快拆卡扣，每天班后清理只需要十几秒就能拆下来。十组喷嘴的升降行程做了分段设置，下探到瓶内三分之二位置开始灌装，随着液面上升同步抬升喷嘴，全程不会让液体冲击瓶底产生泡沫，灌装到设定量后喷嘴先抬升2毫米再关闭阀门，刚好把喷嘴口残留的液滴收进瓶内，完全不会出现挂壁滴漏的问题。

伺服控制系统的布线全部走机架内部的封闭式线槽，线槽和运动部件的最小距离留了20毫米，不会因为长期运行磨破线缆外皮，线槽的拐角处都做了圆弧过渡，穿线时不会刮破线缆的绝缘层。整个设备的装配逻辑完全围绕日化生产车间的日常使用场景做取舍，没有多余的花哨结构，每一处公差配合、每一个快拆结构，都是为了减少日常维护的时间，降低灌装环节的废品率，哪怕是刚上手的操作工，也能在半小时内掌握日常调整和清理的操作流程。
