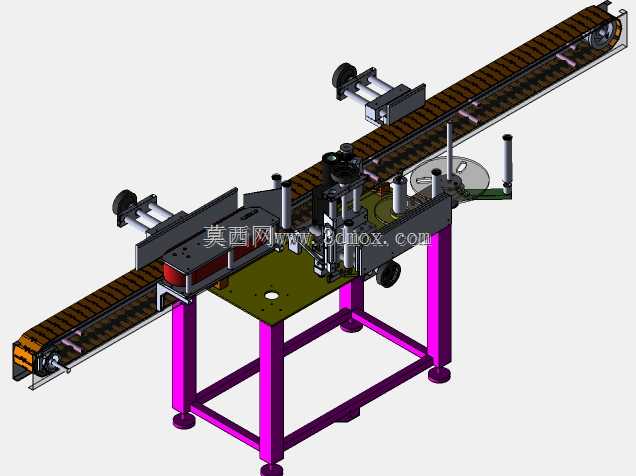

圆瓶圆柱类产品连续式贴标设备

车间里旧款贴标设备常出现瓶身输送偏移、贴标褶皱、压标力度不均的问题，根源在于输送段的夹持导向与贴标工位的定位公差没有做匹配优化。这款圆包装贴标设备的结构设计，完全围绕连续化生产的加工适配需求做调整，没有照搬通用贴标机的模块化拼接逻辑。输送段的双侧导向条没有采用整段固定的常规设计，而是在贴标工位前后各留了15mm的浮动调整区间，导向条背后加装了微型弹簧顶紧结构，不同直径的圆瓶经过时，能自动适配夹持力度，既不会因为夹得过紧导致瓶身卡滞，也不会因为间隙过大出现瓶身歪斜，贴标起始位置的偏差能控制在0.2mm以内。贴标机头的安装座做了腰型孔余量设计，垂直方向有30mm的调整行程，水平方向可以绕转轴做±5°的角度微调，遇到锥度较小的圆瓶或者瓶身有轻微弧度的异形包装时，不用更换整套机头组件，只需要松掉紧固螺栓调整角度就能匹配生产，换产调试的时间能压缩到原来的三分之一。标带送料辊的表面做了网纹滚花处理，没有用光面辊的常规设计，避免长时间运行后标带打滑出现送标长度不准的问题，收标辊的阻尼力度可以通过侧面的旋钮无级调节，不同厚度的标签底纸都能保持恒定的张紧力，不会出现底纸拉断或者标带松弛脱落的情况。底部的支撑机架没有采用方管直接焊接的结构，而是用型材拼接后在四个支脚位置加装了可调脚杯，地面不平整时可以单独调整每个支脚的高度，保证输送面的水平度，避免瓶身在输送过程中因为设备倾斜出现单侧滑移。压标轮的材质选用了邵氏硬度40度的硅胶，比常规橡胶轮的软度更高，压合时能完全贴合圆瓶的曲面弧度，不会出现标签边缘翘边或者压痕过深损伤瓶身印刷层的问题，压标轮的摆臂加装了限位挡块，下压行程刚好匹配瓶身直径，不会出现过度下压把瓶身挤变形的情况。设备的驱动电机安装在机架下层的居中位置，重心落在整个设备的支撑框架中心，高速运行时的振动幅度比电机侧装的结构小很多，贴标精度不会因为长时间运行的振动出现漂移。各个调节位置都做了刻度标识，一线操作人员不用借助卡尺等测量工具，对照刻度就能快速完成参数调整，不需要专业的机械维修人员到场操作，适配中小包装车间的人员技能水平。
