大尺寸CoreXY结构水冷DIY3D打印机

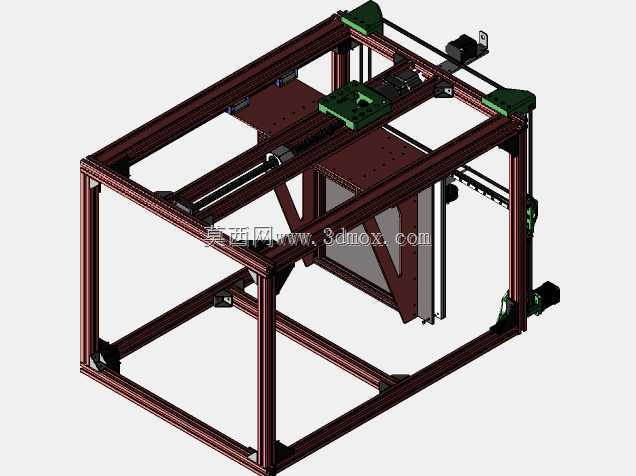

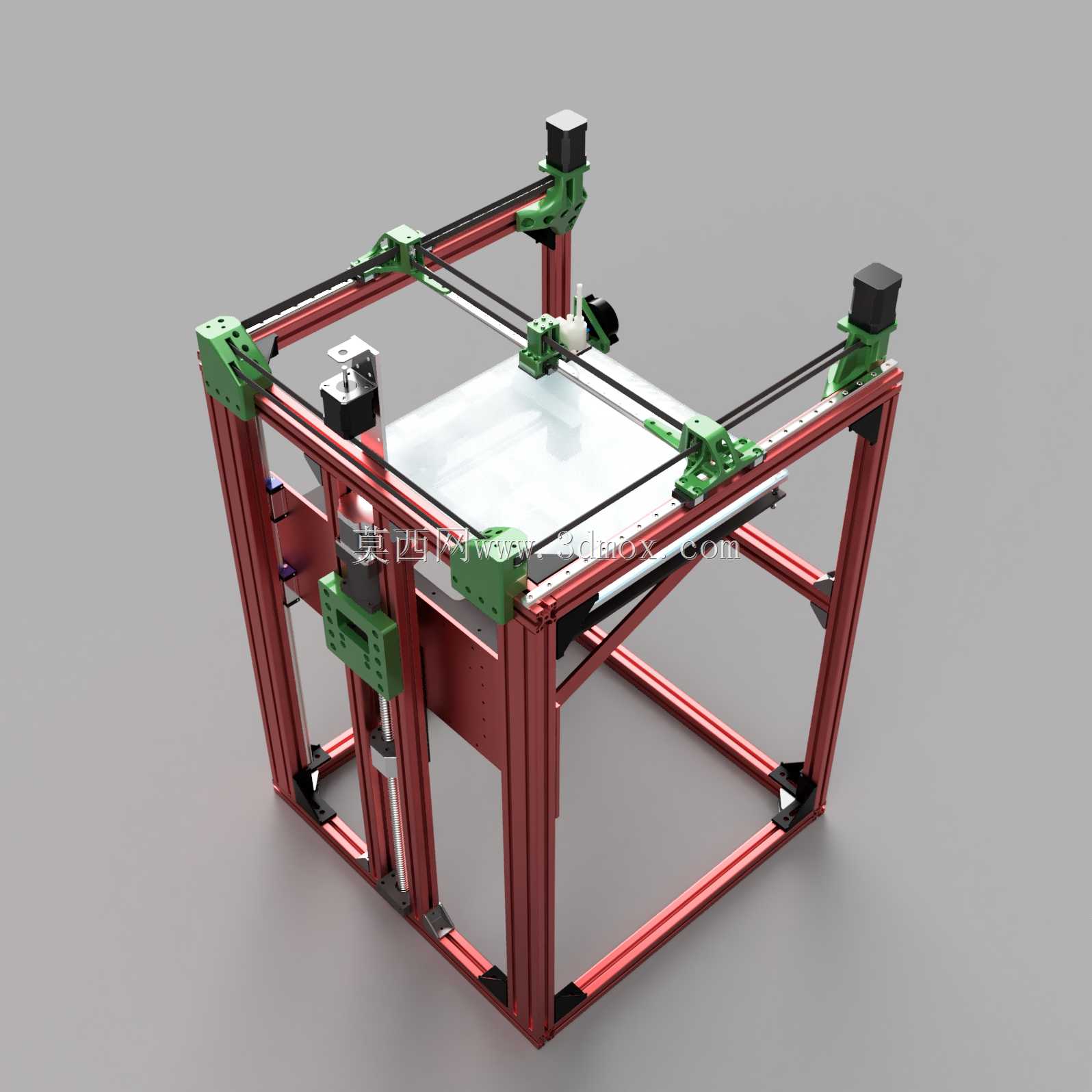

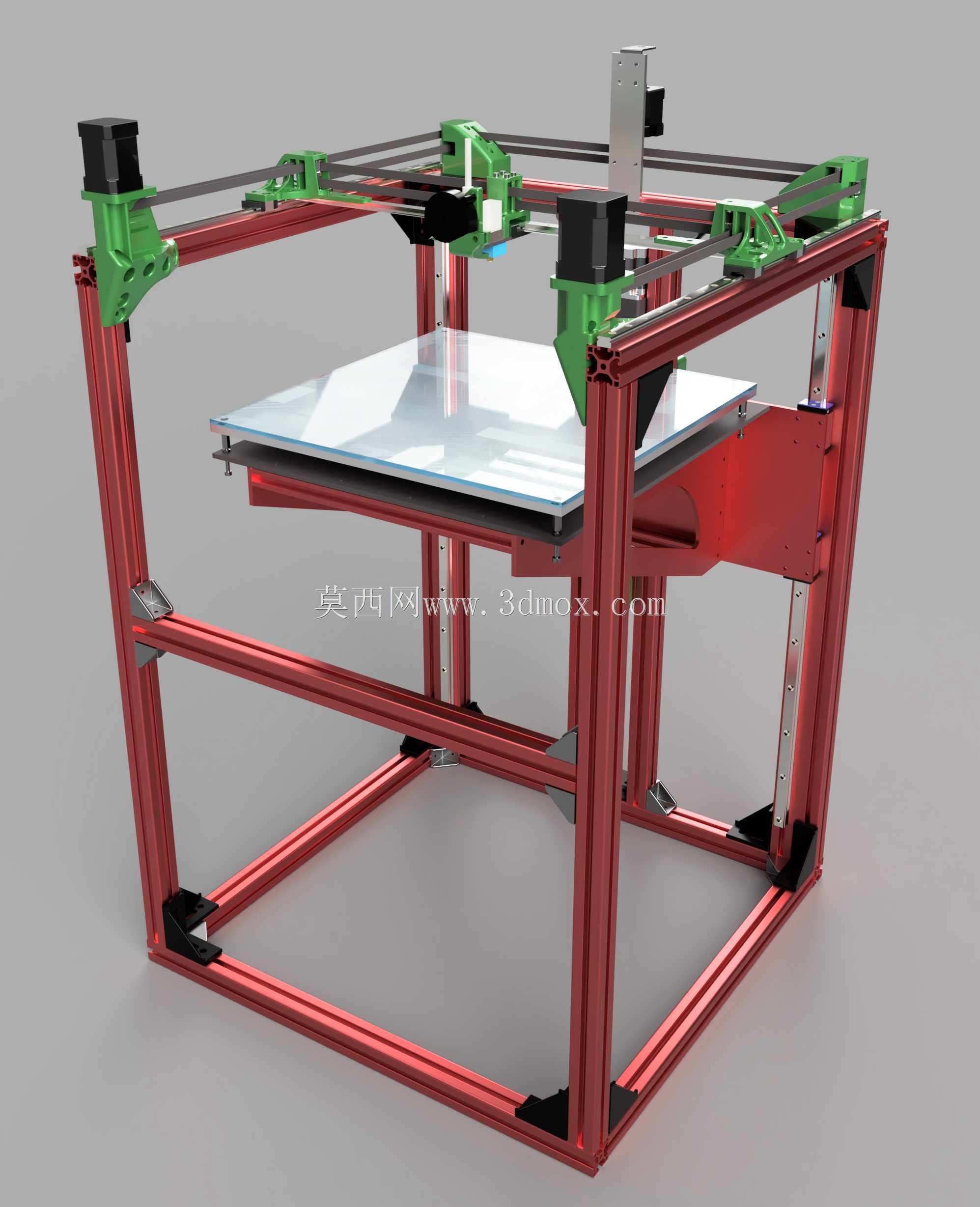

常规桌面级FDM设备长期受困于高速打印时的热端散热瓶颈，封闭机箱内风扇散热效率会随环境温度升高出现明显衰减，直接导致堵头、耗材碳化等故障频发，这款DIY机型直接将水冷散热方案整合到热端模块，规避了风冷方案的固有缺陷。红色铝型材拼接的框架没有采用常见的角码连接方式，型材槽内直接嵌入定制绿色连接件，省去了外置角码占用的安装空间，框架拼接公差控制在0.1mm以内，打印过程中高速往复运动不会出现框架共振，400mm级的成型尺寸下，整机刚性比同规格角码连接机型提升近40%。Z轴传动选用SFU1605滚珠丝杠替代常规的T型丝杠，传动间隙控制在0.02mm以内，打印层高0.1mm时不会出现层纹错位问题，丝杠预紧力经过反复调校，既不会因为预紧过大导致步进电机丢步，也不会因为间隙过大出现平台下坠。热端选用的轻量化远程挤出机构，整体重量不到常规近程挤出的三分之一，XY轴运动负载大幅降低，高速打印时的惯性冲击更小，全轴线轨的运动配置让打印头移动顺滑度远超常规滚轮结构，长期使用也不会出现滚轮磨损导致的运动精度下降。加热床采用8mm铝板加硼硅酸盐玻璃的复合结构，铝板加热均匀性远高于常规PCB加热床，玻璃平台平整度更高，打印ABS耗材时即使处于封闭机箱内的高温环境，平台也不会因为长期受热出现翘曲变形。X轴和Y轴没有额外加装机械限位挡块，直接通过控制板的传感器归零功能配合软限位实现行程限制，省去了限位开关的布线和安装调试步骤，Z轴的软限位参数可以根据不同厚度的打印平台灵活调整，不需要反复改动机械结构位置。控制端适配常用的开源控制板，预留了足够的扩展接口，后续加装自动调平、断料检测、摄像头监控等功能不需要重新布线，水冷管路沿着铝型材槽内排布，不会和运动部件产生干涉，管路接头全部采用快插结构，后期维护更换冷却液非常方便。
