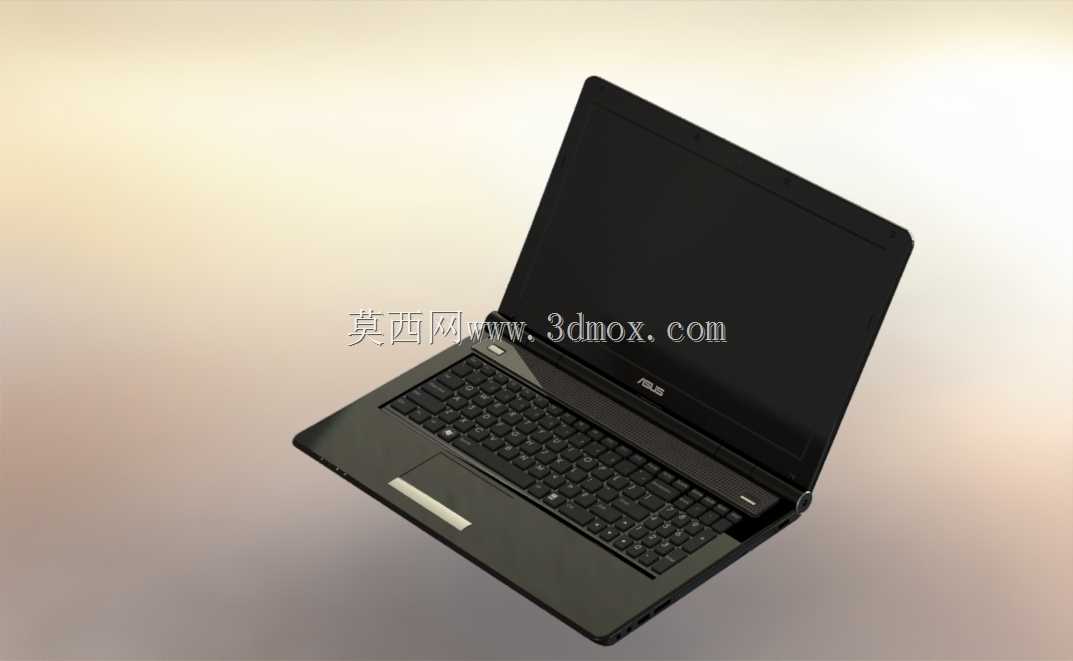

华硕家用办公笔记本电脑外观结构设计

消费类笔记本的外壳加工长期存在合模线外露、转角壁厚不均的痛点，这款华硕笔记本的三维结构在曲面过渡阶段就做了针对性的公差预留，屏幕上盖与机身底座的分型面选在侧棱向内0.8mm的位置，注塑成型后飞边只会出现在内侧装配面，外部视觉面无需额外打磨抛光，能省掉两道后处理工序。掌托区域的曲面弧度贴合日常打字时的手腕自然倾角，边缘做了R2.3的圆角过渡，没有尖锐棱角，长时间使用不会硌手，同时这个弧度的拔模斜度控制在1.5度，既满足注塑脱模要求，又不会让侧面看起来过于厚重。键盘区域的每个按键孔位都做了0.12mm的单边间隙预留，键帽装配后不会出现卡键、晃动量过大的问题，键程对应的下沉空间在C壳内侧做了均匀的壁厚减薄，最薄处1.2mm，既保证按键按压时的结构强度，又不会让C壳出现凹陷变形。触控板的位置比掌托面低0.3mm，边缘做了一圈细微的倒角，手指滑动时不会有突兀的台阶感，触控板下方的左右按键集成在掌托内侧，触发压力的反馈行程通过支撑筋的厚度做了调校，不需要额外加装独立按键组件，能压缩整机厚度。屏幕转轴的阻尼结构在模型里做了干涉检查，开合到135度时转轴外壳与机身后部的间隙保持0.7mm，不会出现摩擦掉漆的问题，转轴的固定柱做了十字筋加强，反复开合的疲劳强度能满足日常使用需求。机身底部的散热进风孔排布避开了内部主板的元器件位置，孔位的边缘做了0.2mm的倒角，不会割伤用户放在底部的线材，脚垫的高度设为1.8mm，既保证底部有足够的进风空间，又不会让整机放置时出现打滑。整机的外壳壁厚控制在1.5mm到2.2mm之间，转角处做了均匀的壁厚过渡，不会出现注塑时的缩痕、气泡问题，不同材质的装配面都做了0.1mm的容差预留，ABS材质的外壳与金属材质的转轴装饰件装配后不会出现松动、异响。
