栅型功率电阻金属散热安装构件

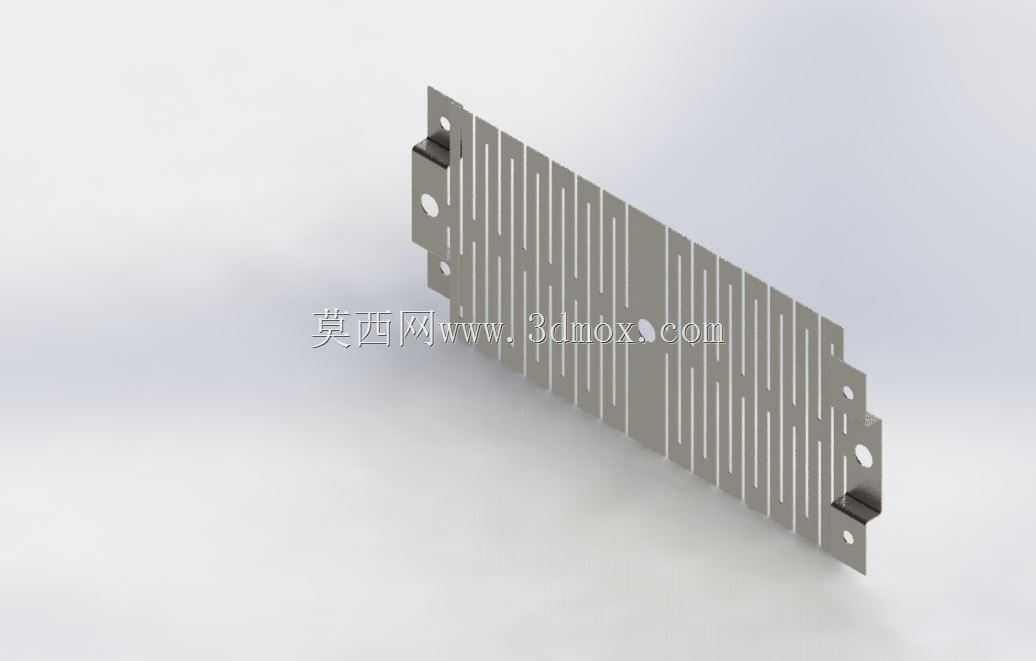

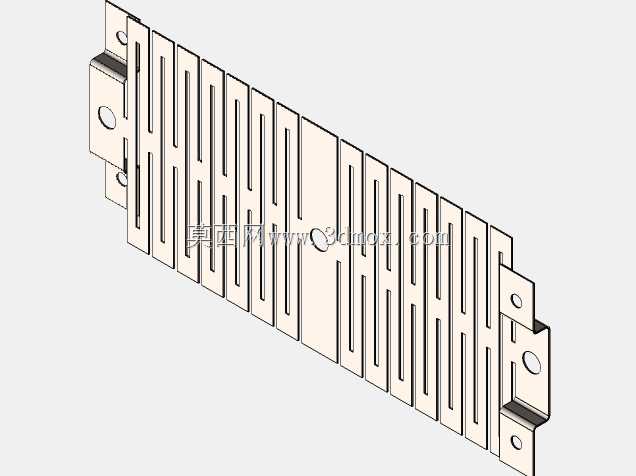

　　这类栅型金属构件是大功率电阻设备的核心承载散热部件，常见于高压电网输配电配套的阻性负载柜、大功率变频设备制动单元、工业整流装置的耗能回路中，承担着将多余电能转化为热能并快速散出的作用，避免回路中其他精密电子元件因过流、过压出现热击穿损坏。从结构设计来看，整体采用薄型金属板材一体冲压成型，主体区域排布的等间距纵向栅条是核心设计点，这种开槽结构一方面可以在有限安装空间内最大化拓展散热接触面积，让空气在栅条缝隙间形成自然对流通道，带走电阻工作时产生的持续热量；另一方面，栅条之间的预留间隙可以抵消金属板材受热后的线性膨胀量，避免构件长时间在高温工况下出现翘曲变形，破坏安装定位精度。构件两侧预留的带孔安装耳是安装定位的核心边界，

　　安装孔位采用大小孔搭配的设计，大孔用于主固定螺栓的穿入锁紧，小孔可用于安装定位销或者辅助接地导线，安装耳与主体栅条区域采用折弯过渡结构，既提升了整体构件的结构刚性，避免冲压件在运输、安装过程中出现边缘变形，也能让主体栅条区域与安装基面之间留出足够的空气流通间隙，减少热量向安装柜体传导。在实际设备选型配套中，这类构件的外形尺寸需要严格匹配电阻芯的安装尺寸，主体栅条区域的长度、宽度要完全覆盖电阻芯的发热面，才能保证热量的均匀传导，安装耳的孔位中心距需要和柜体内的安装梁预留孔位完全对齐，避免现场安装时出现扩孔、强行装配的情况，强行装配产生的内应力会在设备运行受热后释放，导致固定螺栓松动，带来设备运行隐患。从加工工艺角度看，

　　这类构件的栅条开槽采用精密连续模冲压加工，所有栅条的宽度、开槽间距公差控制在±0.1mm范围内，避免因栅条宽度不均导致电流密度分布差异，出现局部过热的问题；构件表面采用钝化处理，不做额外的喷涂涂层，保证金属本身的导热效率，同时提升户外工况下的抗锈蚀能力。在实际应用场景中，这类栅型电阻构件除了电网输配电领域，还会配套在大型起重设备的制动电阻柜、轨道交通车辆的牵引制动回路、光伏电站的逆变耗能单元中，不同应用场景下的构件尺寸会根据功率等级做对应调整，大功率场景下会将多片该类构件层叠安装，层间预留固定通风间隙，配合强制风冷风道实现更高功率的散热需求。设计这类构件的三维模型时，需要重点关注栅条的折弯圆角、安装孔的位置度公差，以及安装耳的折弯高度，这些尺寸直接决定了构件后续加工的良品率和现场安装的适配性，建模过程中需要预留板材冲压的回弹量，避免实际生产出的构件折弯角度出现偏差，导致安装时无法贴合安装基面。
