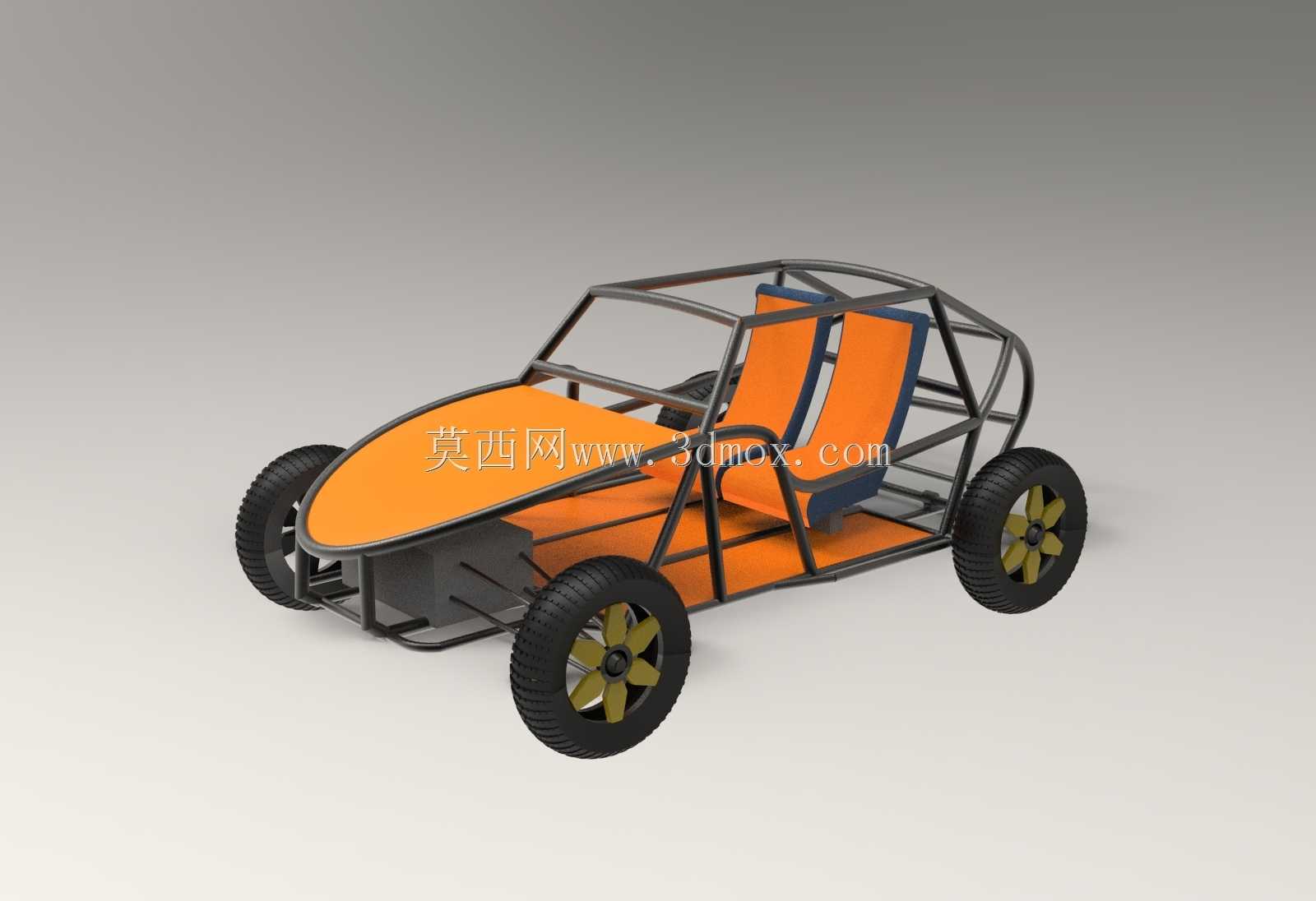

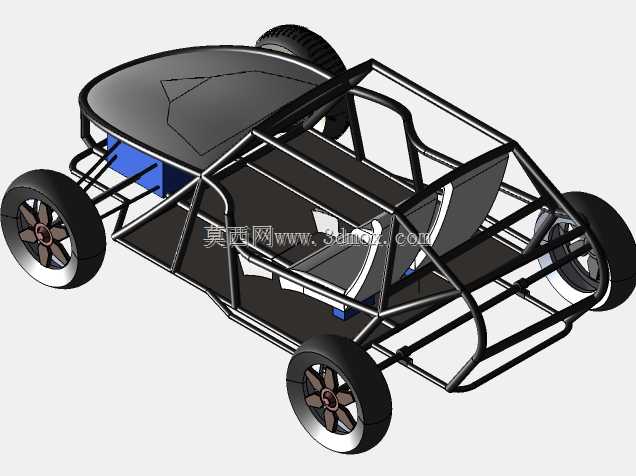

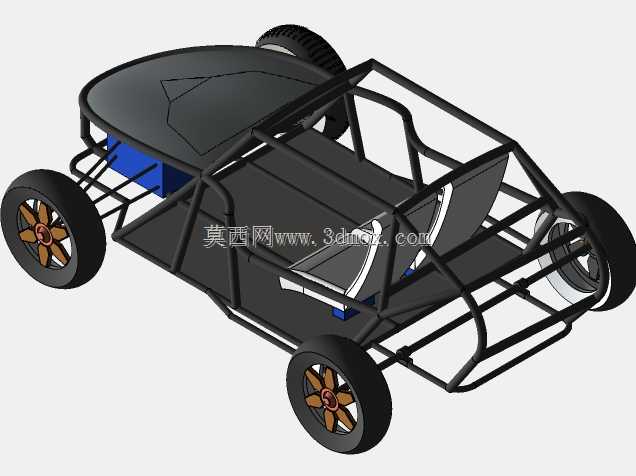

开放式管架双座越野休闲小车

非承载式管架车身的越野小车，最容易在颠簸冲击工况下出现焊缝应力集中的问题，这款模型在结构设计阶段就针对这一痛点做了针对性优化。主防滚环与侧围斜撑的连接节点没有采用常规的直角对接，而是做了15度的斜切过渡，管端相贯线完全贴合主管外壁，避免了直角焊缝在侧向翻滚时的应力撕裂风险。前舱的动力安装位预留了三向调节余量，电机固定座的腰型孔沿车身纵向排布，能适配不同尺寸的动力单元，安装面下方预设的3mm减震垫间隙，刚好抵消越野路面传递到动力总成的高频振动，不会出现长期颠簸后螺栓松脱的隐患。座舱的双座布局没有采用一体化成型座椅，而是将座椅骨架与侧围管架做了共形设计，座椅靠背的支撑管直接延伸连接到主防滚环的下沿，既省去了额外的座椅固定支架，又能在后部受冲击时将冲击力直接分散到整个车架结构，不会出现座椅安装位局部变形的问题。前轮的转向节摆臂连接点做了偏心衬套预留位，后期调试前轮前束和外倾角时，不需要拆卸整个摆臂结构，只需要旋转偏心衬套就能完成参数调整，适配不同抓地力的越野轮胎。车身前部的橙色覆盖件没有采用全包覆设计，只覆盖了乘员脚部和动力舱上部区域，边缘做了20mm的翻边结构，既能够阻挡行驶中溅起的泥水进入座舱，又不会过多增加车身重量，覆盖件与管架的连接点全部采用快拆卡扣设计，日常检修动力系统时不需要工具就能快速拆下覆盖件。轮毂的辐条采用五辐不对称设计，靠近地面的辐条截面做了加厚处理，承受飞坡落地冲击时的载荷分布更均匀，不会出现辐条根部断裂的问题，轮胎的胎纹深度预留了12mm的磨损余量，对应非铺装路面的长期使用场景。车架的所有管料壁厚都做了差异化设计，主承力的防滚环和纵梁采用2mm壁厚的钢管，侧围辅助支撑和座椅骨架采用1.2mm壁厚的钢管，在保证整体抗扭刚度达到12000N·m/deg的前提下，整车车架重量比等强度的等壁厚设计轻了17%。制动管路的走向全部沿管架内侧排布，每隔150mm设置一个管卡固定位，避免越野路段飞溅的碎石击打管路造成破损，管路与管架之间预留了2mm的间隙，防止车架变形时挤压管路导致制动失效。
