基础教学用六叶片曲面叶轮三维建模作品

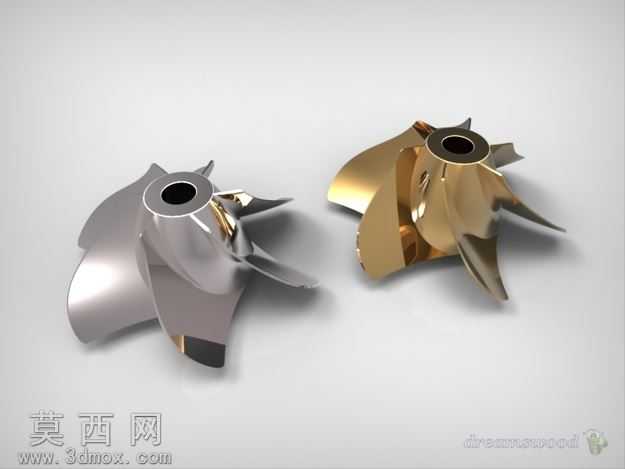

本作品为面向三维建模入门教学打造的简易叶轮模型，整体采用SolidWorks完成全流程建模与渲染，核心目标是通过结构简洁的叶轮案例，演示三维机械建模的基础逻辑与通用操作路径。建模阶段首先从叶轮的核心基准入手，先绘制中心轮毂的旋转截面草图，通过旋转凸台特征生成带中心安装孔的轮毂基体，中心孔采用标准同轴度约束，保证后续叶片阵列的基准统一。叶片部分采用曲面建模思路完成，先在基准面上绘制单片叶片的翼型轮廓草图，通过投影曲线将轮廓映射到预设的圆柱辅助面上，再使用放样曲面功能生成单片叶片的光滑曲面，对曲面边缘进行圆角过渡处理，避免锐边结构，之后通过加厚命令将曲面转换为实体特征，保证叶片厚度均匀一致。完成单片叶片建模后，以轮毂中心轴为阵列基准，采用圆周阵列特征生成六片均匀分布的叶片，阵列过程中严格校验每片叶片的角度间距与轴向位置，确保所有叶片的形位公差符合设计要求，最后对轮毂与叶片的衔接位置进行圆角处理，消除特征衔接的硬边，让整体结构过渡自然流畅。材质与渲染阶段，为模型赋予了抛光金属材质，调整材质的反射率与粗糙度参数，模拟不锈钢机加工零件的表面质感，搭建三点式布光的渲染场景，主光源从斜上方照射突出叶片的曲面弧度，辅助光源补光消除暗部死黑，添加地面阴影增强模型的立体感，最终渲染图清晰展现了叶轮的曲面形态与结构细节。整个模型刻意简化了工业叶轮的复杂气动曲面、加强筋、定位槽等复杂结构，仅保留叶轮最核心的轮毂加叶片的基础结构，让建模初学者能够快速理解旋转特征、曲面建模、圆周阵列、圆角处理等基础建模命令的使用逻辑，掌握从草图绘制到特征生成再到阵列组合的完整建模流程，非常适合作为三维建模入门阶段的练习案例，帮助学习者快速建立机械零件建模的整体思路，理解基准选择、特征顺序、约束添加对建模效率与模型质量的影响。
