川崎Versys摩托车挡风玻璃三维设计

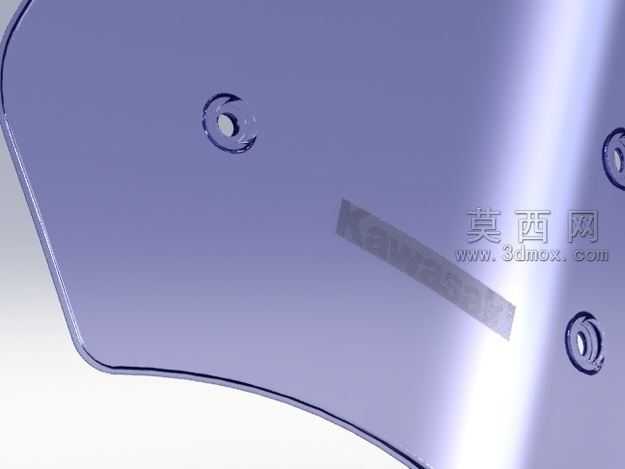

本作品为川崎Versys车型配套的摩托车挡风玻璃三维建模设计，建模过程依托SolidWorks三维软件完成，整体遵循摩托车风挡的实际装配逻辑与气动外形需求开展设计。建模初期先梳理该款车型前部导流罩的安装点位数据，确定挡风玻璃的整体轮廓边界，以曲面建模为核心手法，先绘制风挡的主视轮廓草图，通过投影曲线确定风挡的空间弧度走向，匹配摩托车骑行时的风阻导流角度，保证风挡曲面顺滑无突兀折角，还原实车风挡的流线型外观特征。建模过程中重点处理了风挡上的安装孔位结构，三个安装沉孔的位置、孔径、沉台深度均严格参照实车装配尺寸设计，孔位边缘做了圆角过渡处理，避免应力集中导致的安装开裂问题，同时保证孔位与原车导流罩的安装支架完全适配，无需额外修改即可完成虚拟装配。材质设置阶段，针对挡风玻璃的透明聚碳酸酯材质特性，调整材质的透明度、折射率与反光参数，渲染时模拟真实PC挡风玻璃的淡紫色通透质感，还原材质表面的轻微反光效果与边缘的光线折射表现，让渲染效果贴近实车风挡的视觉质感。结构设计上，风挡主体采用等厚薄壁结构，厚度符合摩托车风挡的常规用料标准，边缘做了圆滑的卷边处理，既避免锐边带来的安全隐患，也优化了风挡边缘的气流通过性，减少骑行过程中的风噪与紊流。设计过程中重点还原风挡的曲面弧度，保证风挡安装后能够为骑行者提供合适的挡风范围，同时兼顾外观的协调性，由于未获取到对应车型风挡的贴纸文件，本次建模仅完成风挡主体结构与外观的还原，未添加表面贴纸纹理。整体模型完成后经过曲面连续性检查与装配干涉验证，确保曲面无破面、结构无错漏，可用于摩托车改装方案展示、装配模拟、3D打印验证等相关场景。
