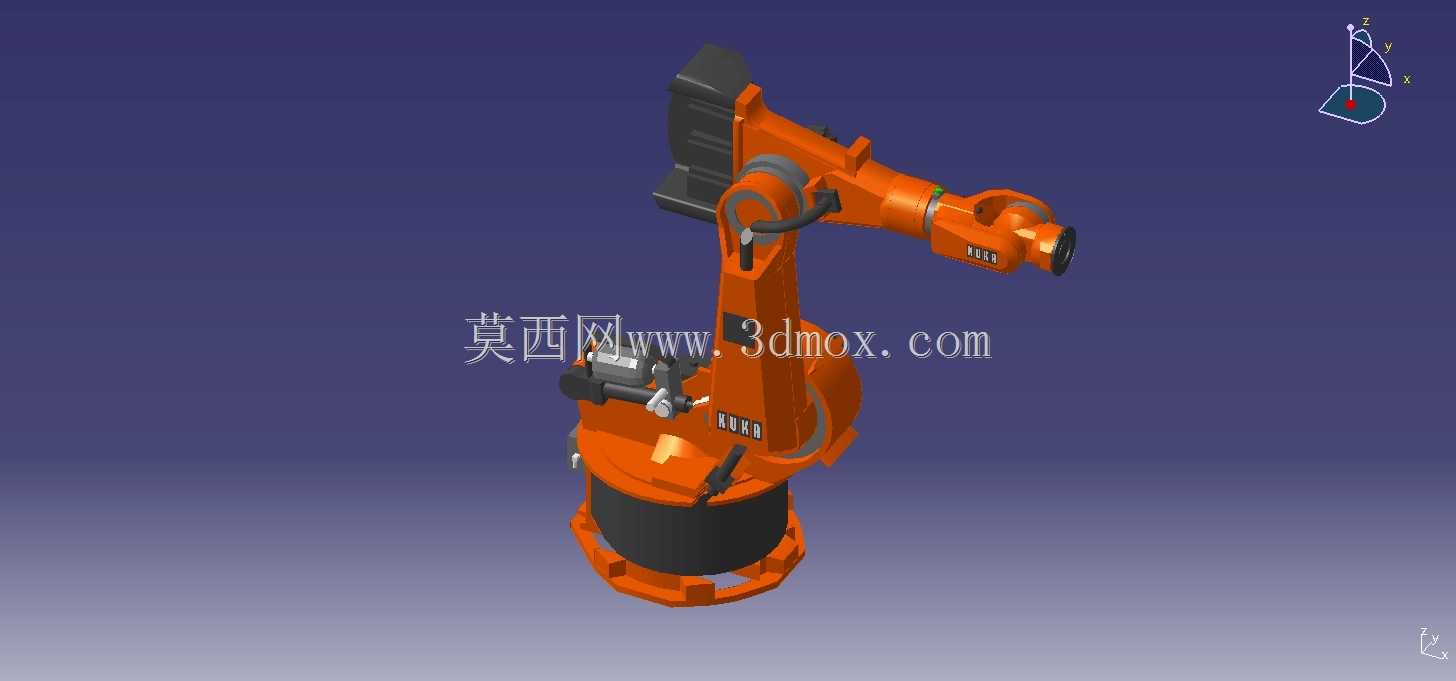

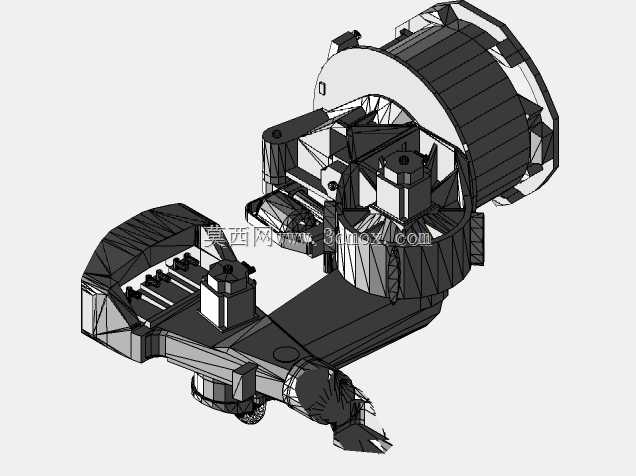

库卡KR200-2重载工业机械臂

车间里200kg级重载工位长期存在的臂体刚性不足、关节间隙累积误差问题，在这款机械臂的结构设计里都能找到对应的落地解法。大臂与底座衔接的回转支承位置，没有采用常规的等厚法兰结构，而是做了渐变式的加强筋过渡，筋板厚度从靠近回转中心的18mm向外逐步收窄到12mm，既保证了满负载回转时的抗扭刚性，又不会让底座部分的重量超出安装平台的承载阈值，避免了很多同级别臂体为了凑刚性盲目堆料导致的整机自重超标问题。肘部关节的走线槽做了内嵌式的弧度处理，没有走外露管线的常规设计，连续往复回转时管线不会和周边的工装夹具产生剐蹭，关节处的密封槽预留了0.8mm的压缩余量，适配丁腈橡胶密封圈的装配公差，车间里常见的焊接飞溅、切削粉尘很难侵入关节内部的轴承腔，日常维护的频次能降低近四成。腕部末端的安装法兰做了定位销孔的同轴度优化，销孔与法兰端面的垂直度公差控制在0.02mm以内，换接不同的末端执行器时，不需要反复校准位置偏差，离线编程生成的轨迹导入后直接就能运行，不会出现轨迹偏移导致的工件报废问题。臂体的橙色涂装区域做了细微的磨砂纹理处理，不是光滑的亮面设计，车间照明下不会产生强反光干扰视觉传感器的识别，靠近底座的配重块位置做了可拆卸的模块化设计，后续如果要更换不同重量的末端执行器，只需要增减对应规格的配重片，就能重新匹配整机的动平衡，不需要重新调整关节电机的参数。关节处的限位挡块做了聚氨酯缓冲层的预埋，硬限位触发时不会产生金属碰撞的异响，也不会因为长期碰撞导致挡块变形出现限位位置漂移，满负载运行时臂体的震颤幅度控制在0.1mm以内，完全满足厚板焊接、重型工件搬运这类高精度重载工位的使用需求。
