连续作业式塑料注射成型设备结构设计

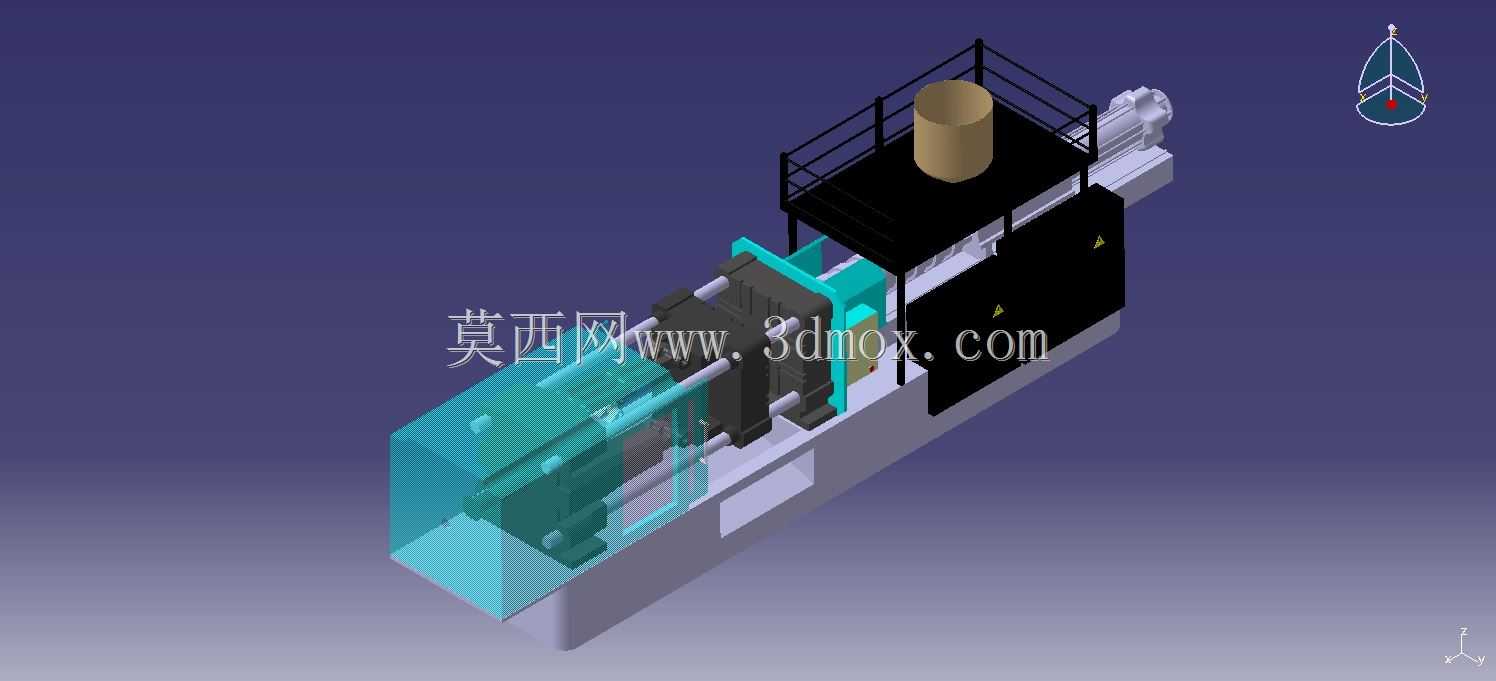

　　在日用塑料制品、电子接插件、汽车内饰小件的批量生产场景中，连续注射成型设备是成型工序的核心载体，这套结构设计围绕连续稳定射胶的作业需求展开，没有冗余的装饰性结构，所有外部轮廓与内部排布都围绕生产作业的实际逻辑搭建。从安装边界来看，设备整体采用长条形卧式布局，沿射胶方向的长度预留了足够的料筒加热、合模锁模以及成品取出的操作空间，侧向宽度控制在常规车间设备通道的通行要求范围内，顶部的料斗安装位预留了原料输送管路的对接空间，底部的安装基座预留了地脚螺栓的固定孔位，可直接适配常规注塑车间的设备安装地基，不需要额外做大规模的基础改造。设备的功能分区非常清晰，靠近料斗的区段是塑化注射单元，承担原料的加热熔融、定量射胶的功能，

　　这部分的结构排布预留了加热圈的安装位、螺杆的抽拉维护空间，外侧的防护结构既可以阻隔加热段的热量散失，也能避免作业人员误触高温部件；中间区段是合模单元，承担模具的开合、锁模保压的功能，这部分的导向结构做了对称排布，保证合模过程中动模板的运行平行度，避免出现飞边、制品缺胶的问题；靠近操作侧的位置预留了安全门的安装位，可适配光电防护、机械锁止的双重安全结构，符合车间作业的安全规范。设计过程中优先考虑了连续作业的稳定性，料斗的容量设置匹配常规2小时左右的连续生产供料需求，不需要频繁补料中断生产流程；射胶单元的移动导轨做了防尘防护结构，避免生产过程中产生的塑料粉尘落入导轨面造成磨损卡滞；合模区域的下方预留了成品落料的输送空间，

　　可直接对接车间的成品输送线，不需要额外增设转接工位。设备的侧部预留了液压管路、控制线路的排布槽，所有管线都沿设备基座的侧边排布，既方便日常检修时的线路排查，也避免管线外露被成品、工具剐蹭造成损坏；顶部的操作平台设置了防护护栏，可供运维人员定期对料斗、加热段进行检查维护，平台的踩踏区域做了防滑结构设计，避免运维作业时滑倒。从实际生产适配性来看，这套结构可适配多规格的常规注塑模具，模厚调整区间覆盖了日常小型塑料制品的生产模厚范围，射胶行程的预留量可满足从薄壁电子件到厚壁日用件的充模需求，不需要对设备主体结构做改动就能完成不同产品的生产切换。设备的外侧护板采用快拆式的连接结构，日常维护时不需要借助专用工具就能拆卸护板，对加热圈、螺杆、

　　合模连杆等易损部件进行检查更换，大幅降低日常运维的时间成本。在结构细节处理上，所有运动部件的行程末端都预留了缓冲安装位，可搭配液压缓冲器减少高速开合模、射胶动作带来的设备冲击，延长设备整体的使用寿命；基座部分采用箱式焊接结构的设计思路，内部设置加强筋提升整体刚性，避免连续作业过程中基座出现形变影响射胶和合模的精度。
