自行车轮毂中央转向机构MK2结构设计

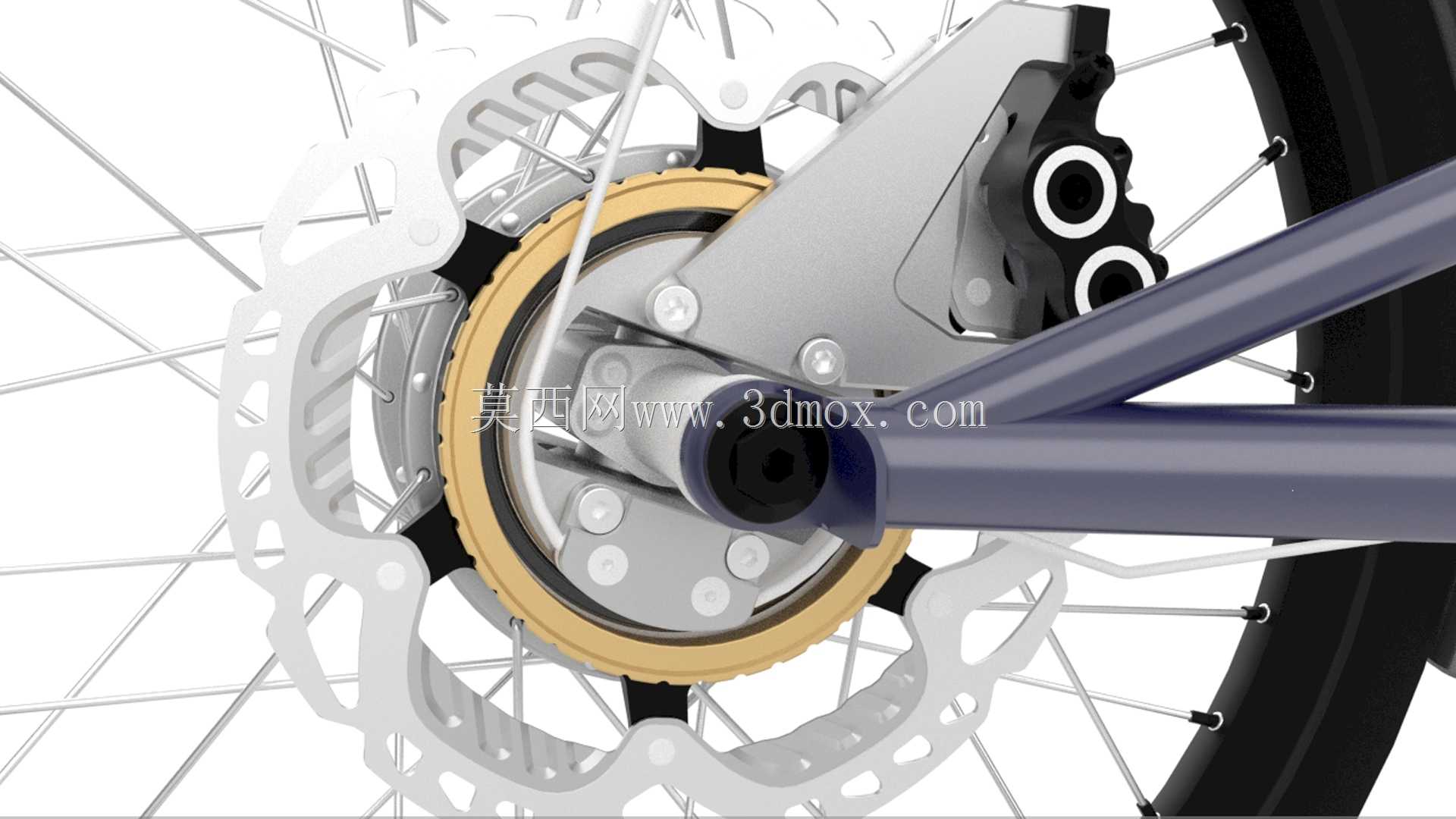

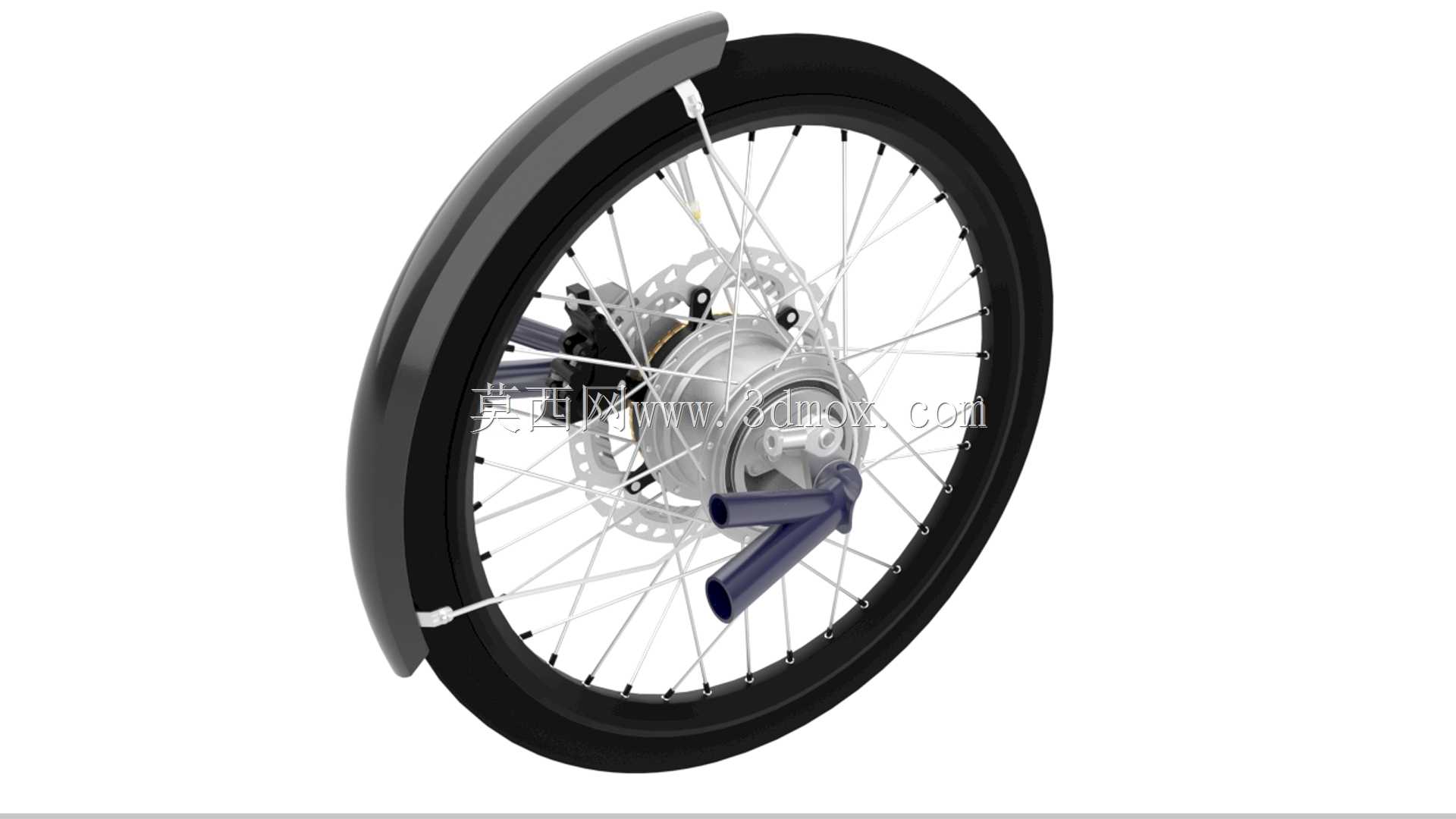

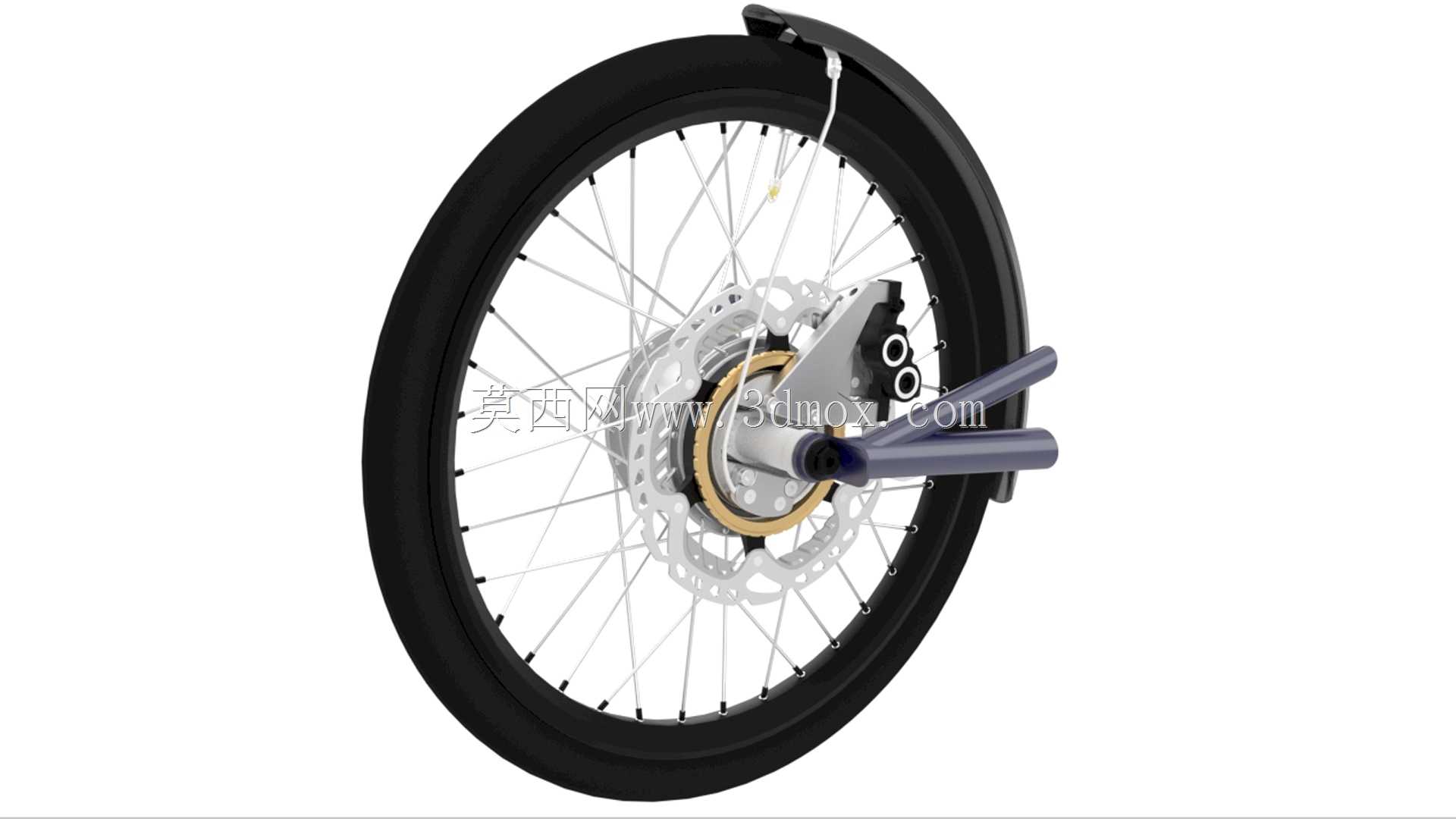

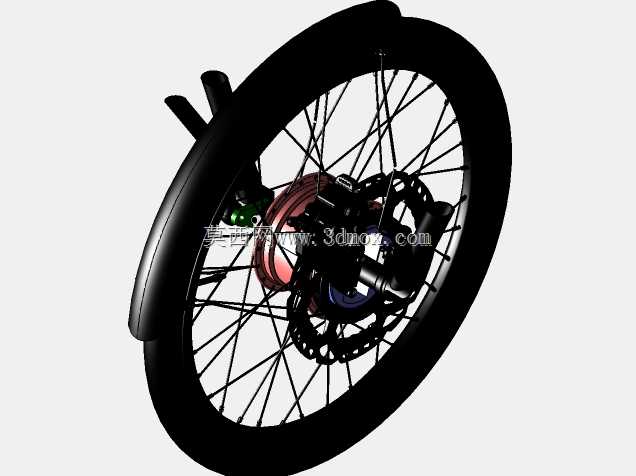

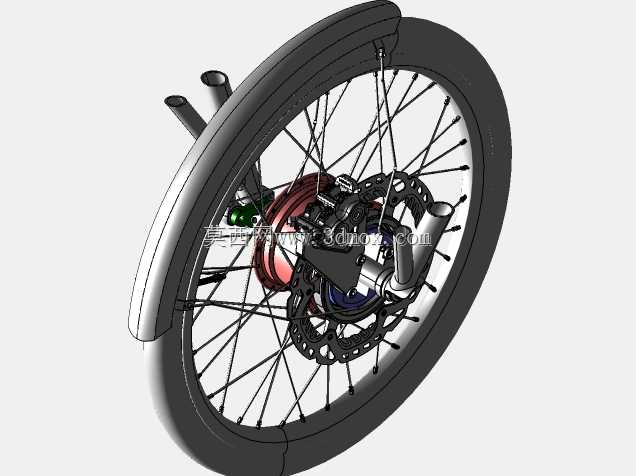

常规自行车前叉转向结构在颠簸路况下，轮组径向受力会直接传递到转向枢轴，长期使用后枢轴预紧力衰减容易出现旷量，碟刹卡钳与碟片的平行度偏差还会引发蹭碟异响，这套轮毂中央转向结构正是针对这类现场工况痛点做的针对性优化。转向枢轴内嵌在轮毂轴心位置，径向载荷直接通过花鼓轴承传递到轮组辐条，转向动作只绕轴心做周向转动，不会额外承受轮组的径向冲击载荷，从受力路径上切断了颠簸路况对转向枢轴的冲击，避免传统结构里枢轴同时受径向力和轴向力导致的磨损加速问题。枢轴外侧设置的多层密封结构，能阻挡雨天骑行时的泥水、路面扬尘侵入轴承滚道，密封唇口采用过盈配合设计，既不会因为过紧增大转向阻尼，也不会因为间隙过大失去密封效果，日常通勤场景下无需频繁拆解保养就能维持稳定的转向手感。转向臂与轮毂基座的连接面采用止口定位设计，装配时不需要反复调整对齐角度，止口的配合公差控制在H7/k6区间，既能保证装配后的同轴度，也能避免螺栓受剪切力，连接螺栓只需要提供轴向预紧力就能锁止固定，大幅降低装配时的公差调整难度。碟刹碟片直接安装在轮毂基座的安装面上，安装面的平面度公差控制在0.02mm以内，转向过程中碟片与卡钳的相对位置始终保持固定，不会因为转向动作出现碟片偏摆，从根源上解决了转向过程中蹭碟的问题。辐条的编圈角度也配合转向结构做了调整，辐条帽的安装座避开了转向枢轴的运动范围，转向到最大角度时也不会出现辐条与转向臂干涉的情况，轮组的辐条张力分布和常规轮组保持一致，不需要特殊的编圈工具就能完成轮组组装。挡泥板的安装支架直接固定在转向臂上，随转向机构同步转动，过弯时挡泥板始终贴合轮组切线方向，不会出现常规固定挡泥板在大角度转向时蹭轮胎的问题。外露的金属部件表面做了阳极氧化处理，转向枢轴的接触面采用淬火硬化处理，表面硬度达到HRC55以上，耐磨性能满足长期户外使用的需求，密封件采用耐老化的丁腈橡胶材质，低温环境下也不会失去弹性，保证不同气候条件下的密封可靠性。
