极简城市通勤电动助力自行车结构设计

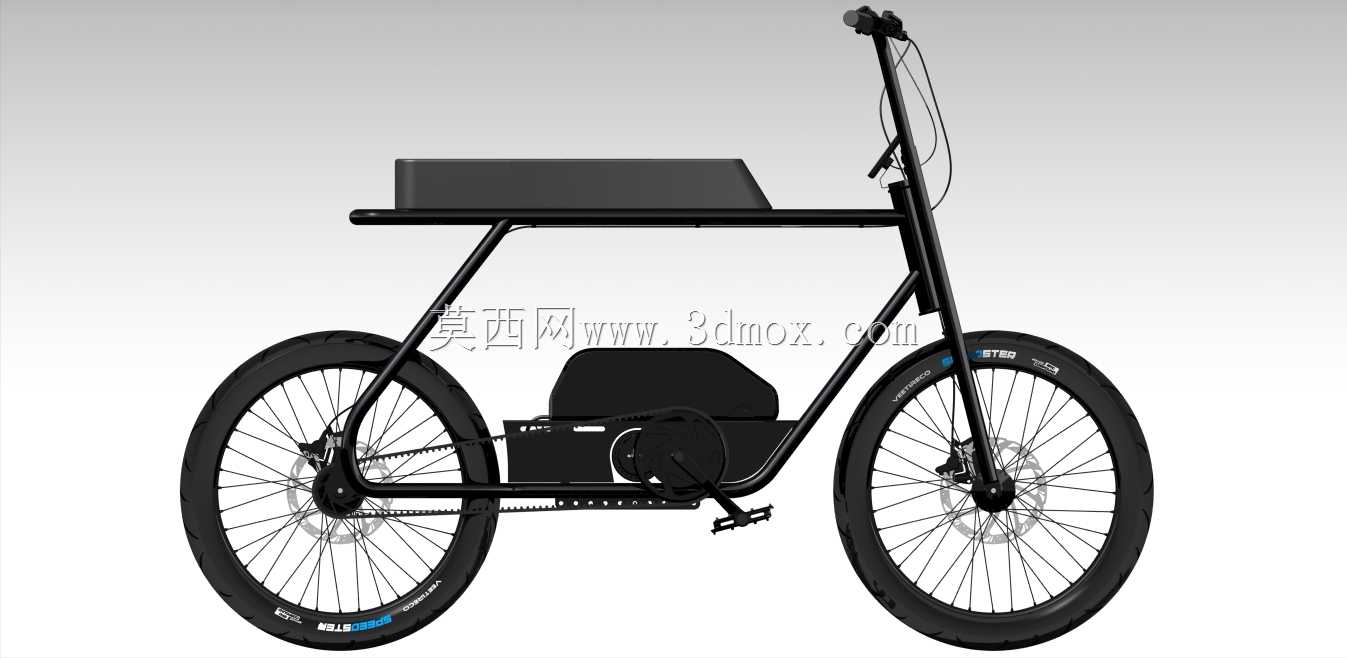

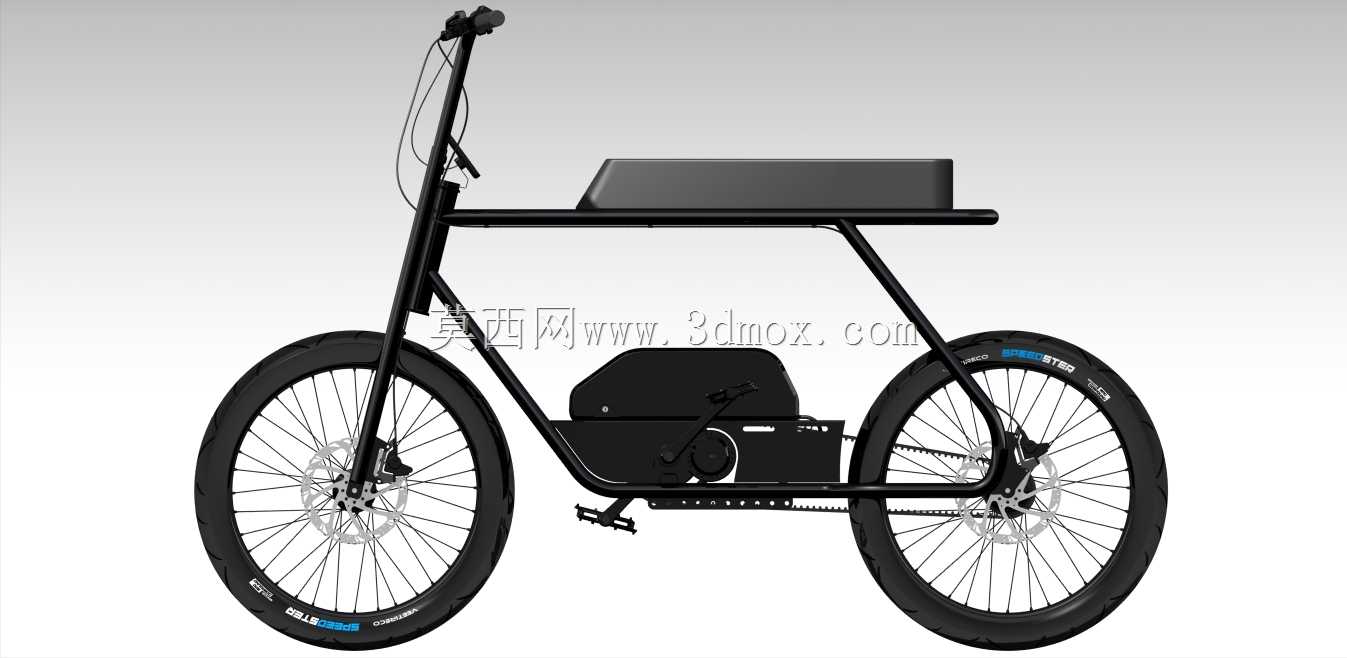

城市短途代步场景里，传统电动自行车常出现车架冗余过重、管线外露易剐蹭、电池仓拆装卡滞的问题，这款极简风格电动助力车的结构设计，恰好针对这些日常使用的痛点做了针对性调整。高抬升的一体式车把立管直接与主车架焊接成型，省去了额外的把立调节转接件，既减少了装配环节的公差累积，也避免了长期使用后把立松动晃荡的隐患，立管内部预留的走线槽能把刹车线、电控信号线完全收纳在内，外露部分仅在车把与刹车卡钳位置留出极小的出线口，雨天行驶时泥水不会顺着管线渗入车架内部，也不会出现骑行时管线剐蹭骑行者衣物的情况。坐垫下方的电池仓采用抽拉式限位结构，仓体边缘做了1.2度的拔模斜度，配合侧面的弹性定位销，不需要额外工具就能完成电池拆装，仓体与车架的贴合面加装了一圈发泡橡胶密封条，日常露天停放时能阻挡雨水、灰尘进入接触电极，减少接触不良的故障概率。后轴位置的驱动电机与后轮辐条采用一体化法兰连接，没有采用传统轮毂电机的外挂式壳体，辐条直接固定在电机外壳的预留孔位上，既降低了后轮的整体重量，也减少了电机运转时的径向跳动，骑行时的震动能通过宽胎直接过滤，不会把电机运转的抖动传递到车架上。车架的主梁采用单根矩形钢管弯折成型，没有多余的拼接焊缝，受力点集中在脚踏位置与后轴安装位，这两个位置的管壁厚度比其他区域厚1.5毫米，不需要额外加装加强筋就能满足日常载人载物的强度需求，焊接位置全部打磨成圆弧过渡，没有尖锐的棱角凸起，既提升了外观的整体性，也避免了骑行过程中磕碰造成的划伤。脚踏曲柄采用短行程设计，适配城市通勤时频繁启停的骑行状态，不会在低速挪车时出现曲柄剐蹭地面的情况，刹车卡钳直接固定在车架后叉的预留安装座上，安装座的加工公差控制在0.05毫米以内，装配时不需要额外加装调整垫片就能保证刹车盘片的平行度，长期使用也不会出现刹车偏磨的问题。宽胖胎的轮组设计没有采用传统的窄圈轮辋，轮辋边缘做了圆弧过渡，轮胎安装时能自然卡入轮辋的定位槽，充气后不会出现轮胎偏摆的情况，胎面的接地面积比普通自行车胎宽三倍，湿滑路面的抓地力更强，过弯时的侧倾稳定性也更好，哪怕是雨天经过井盖、标线这类易滑路面，也不容易出现侧滑的风险。
