双轴平板货运拖挂承载结构设计

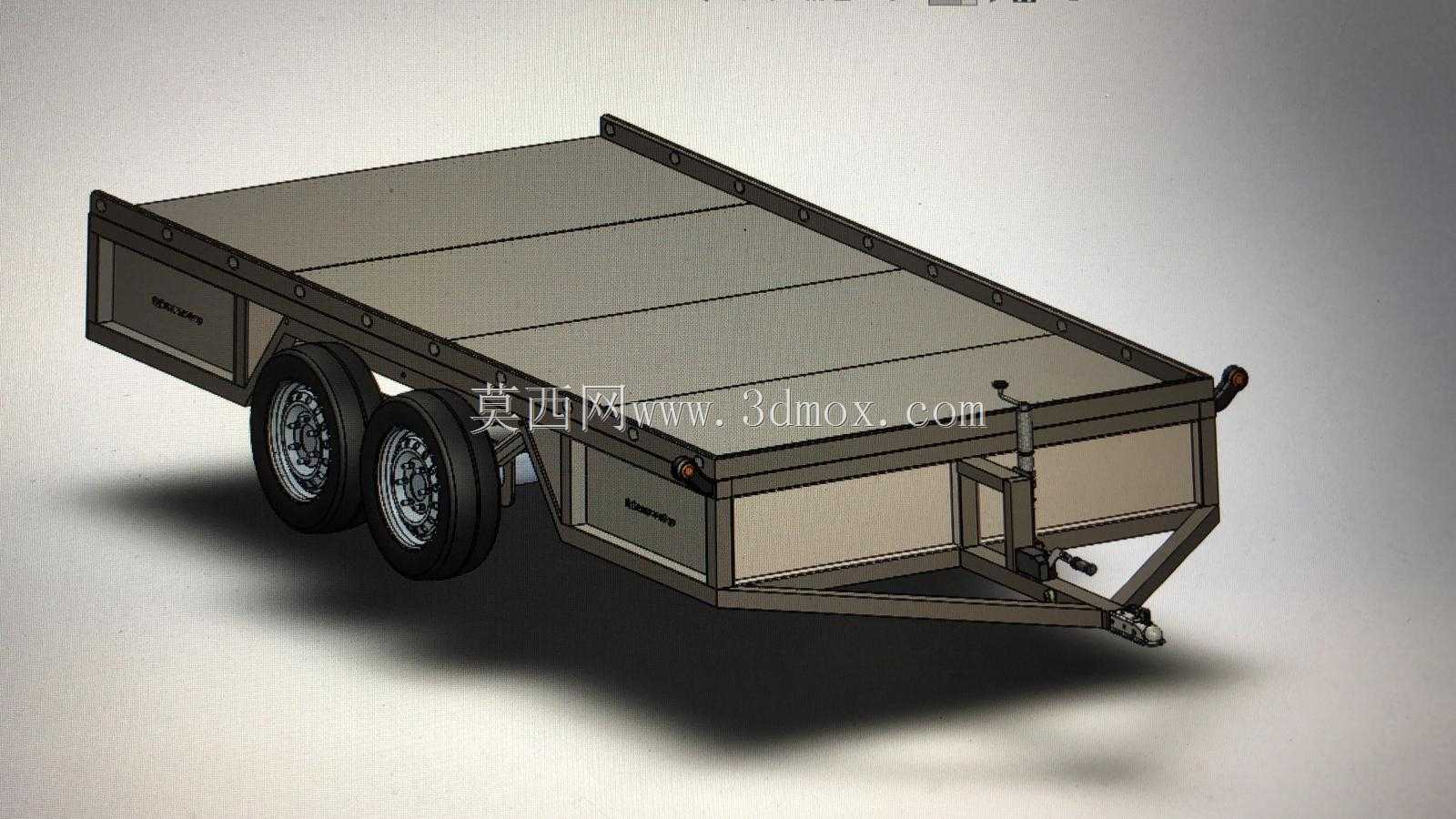

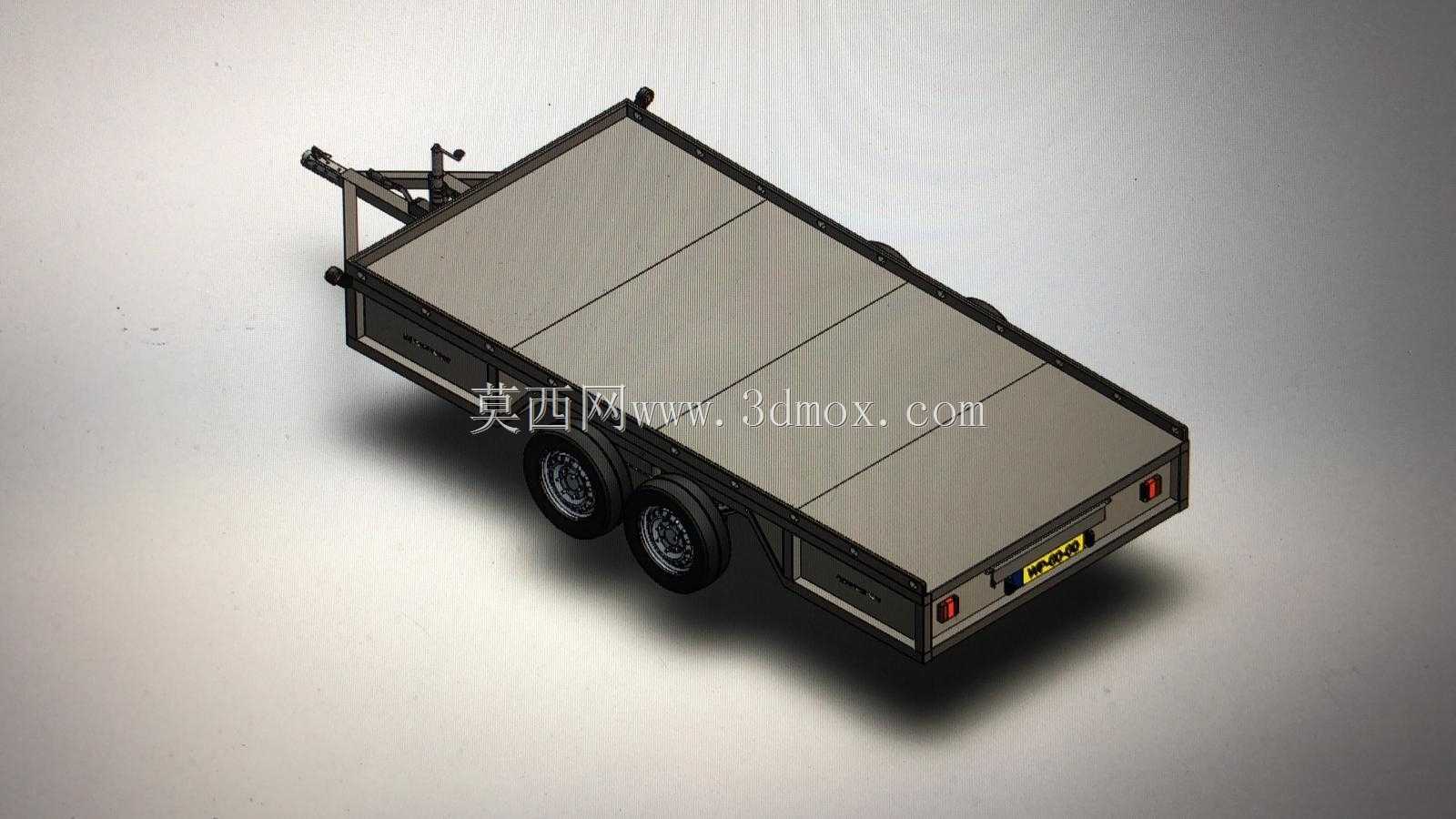

平板拖挂在短途转运场景里最容易被忽略的痛点，是满载过减速带时的车架扭转变形——很多自制拖挂用等厚矩形管直接拼焊主纵梁，遇到单侧车轮抬升的工况，纵梁和横梁的焊缝位置会出现应力集中，跑个两三千公里就会在焊根位置出现细微裂纹，后期补焊也很难消除残余应力。这款双轴平板拖挂的车架设计，刚好针对这个问题做了针对性的结构调整。主纵梁没有采用通长等截面的矩形管，而是在牵引销到前轴的区间做了截面渐变，靠近牵引连接座的位置用壁厚更厚的矩管，往车尾方向逐步过渡到标准壁厚，既平衡了牵引端的冲击载荷，也不会让整备质量无谓增加。横梁和纵梁的连接没有用常规的直接对焊，而是在每根横梁两端加了三角形的加强筋板，筋板和纵梁的贴合面做了铣边处理，焊接时能保证焊脚完全熔透，就算单侧车轮压到路肩，横梁传递的扭转载荷也能分散到纵梁的整个立面，不会集中在焊缝端点。双轴的悬架安装座没有直接焊在纵梁底面，而是在纵梁内部对应位置塞焊了加强衬套，衬套的长度刚好覆盖悬架安装座的整个接触面，钢板弹簧的震动传递到车架时，不会因为局部压强过大导致纵梁管壁凹陷。牵引架的三角区做了双层板叠焊结构，连接拖车球的位置预留了黄油嘴安装孔，日常保养时不用拆解牵引结构就能直接注脂润滑，避免长期磨损出现旷量。平板台面的铺板没有直接焊在横梁上，而是用沉头螺栓固定，后期如果某块铺板被重物砸变形，单独更换就行，不用整个台面切割重焊。车架侧面的防护栏用了螺栓连接的快拆结构，要是拉运超宽货物，几分钟就能把单侧护栏拆下来，不用动焊切割。轮拱的位置特意做了内凹的避让空间，就算悬架被压缩到极限行程，轮胎也不会蹭到车架或者铺板底面。尾部的驻车支腿用了可翻转的结构，行驶时翻折到车架底面固定，不会因为突出车尾影响通过性，驻车时翻下来摇起就能让车架保持水平，装卸货时不会因为载荷前后偏移出现翘头。
