钢管框架式越野攀爬车结构设计

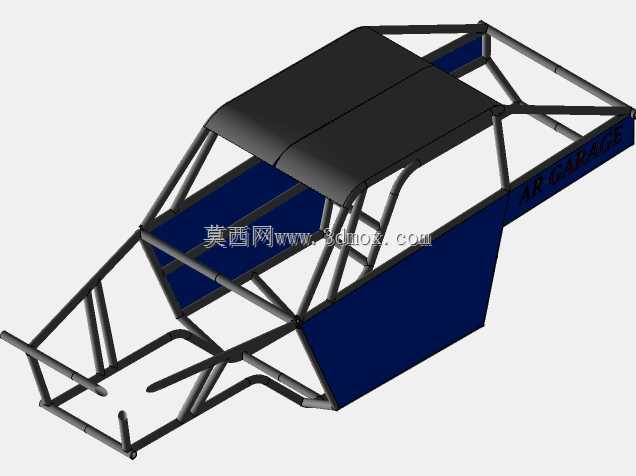

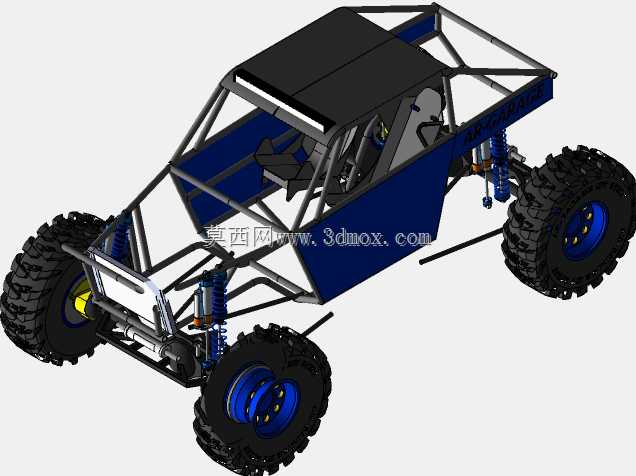

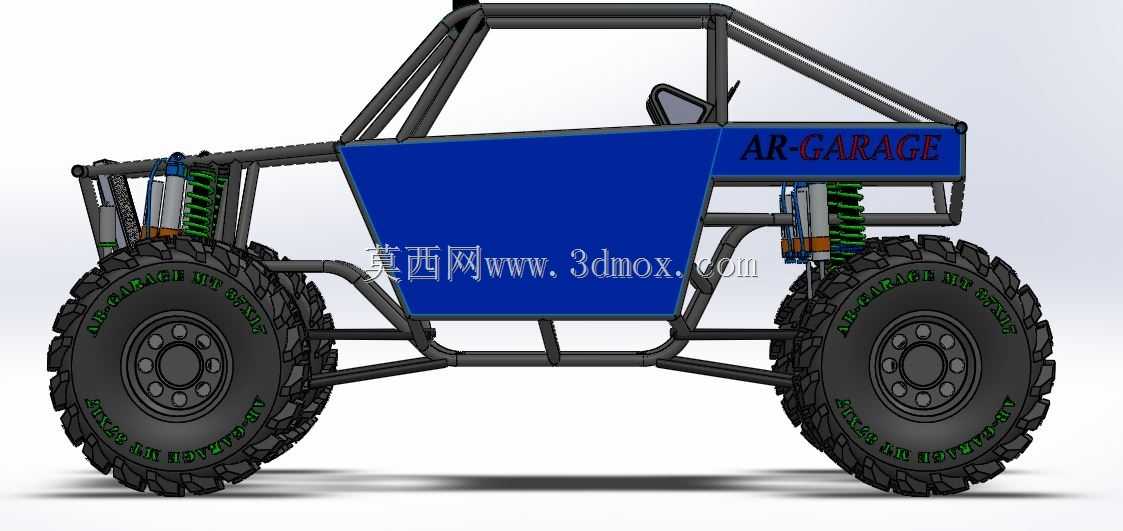

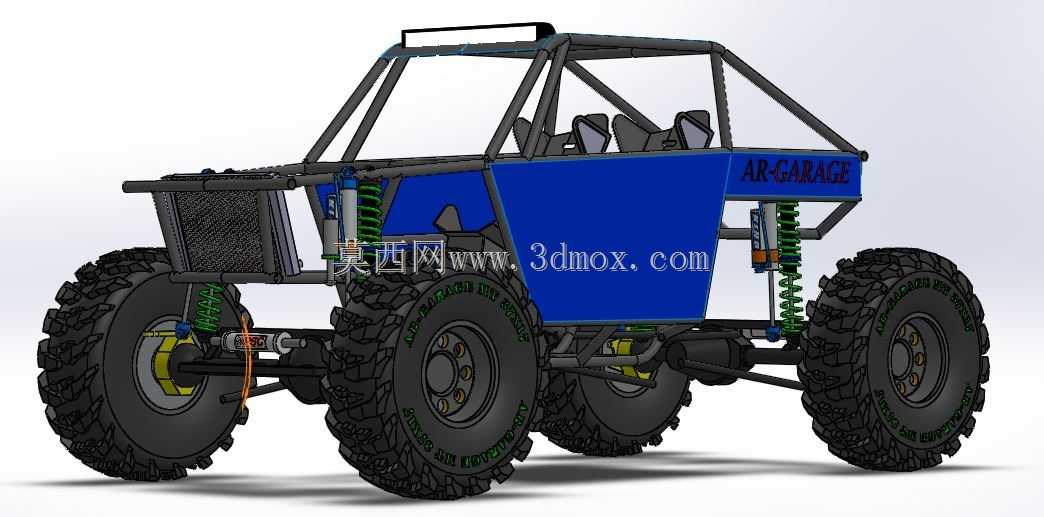

非铺装路面攀爬场景下，传统承载式车身的越野车常出现车架扭转变形超差、悬架行程不足导致轮胎悬空失去抓地力的问题，这款管状结构的越野攀爬车正是针对这类极端工况做的定向结构优化。外露的钢管防滚架并非单纯的装饰结构，每根管材的走向都经过受力路径校核，主环与斜向支撑管的交汇点刻意避开了乘员舱的碰撞溃缩区，管材衔接处的相贯线切口做了圆弧过渡处理，避免应力集中导致的焊缝开裂，哪怕单侧车轮抬升超过三十厘米，车架的扭转变形量也能控制在设计阈值内，不会出现车门无法开启、内饰件挤压碎裂的问题。长行程螺旋弹簧搭配外置式阻尼器的悬架布局，没有沿用普通乘用车的麦弗逊或者扭力梁结构，转向节与下摆臂的连接点做了偏心衬套预留，后期调整车轮倾角时不需要重新加工摆臂，只需要更换不同厚度的调整垫片就能适配不同抓地力等级的越野轮胎。前后桥的差速器壳体做了加厚处理，桥管与车架的连接点额外增加了横向推力杆，大油门冲坡时桥体不会左右窜动，传动轴的万向节角度始终保持在合理工作区间，不会出现高速抖动、万向节提前磨损的问题。车身侧面的覆盖件采用分段式快拆设计，每一块护板都通过四颗快拆螺丝与车架连接，野外穿越时如果护板被石块撞击变形，不需要拆解周边部件就能单独更换，护板与车架之间预留了两厘米的缓冲间隙，轻微碰撞不会直接把冲击力传递到车架主体。轮胎的胎纹深度接近普通家用SUV轮胎的三倍，胎壁做了双层夹胶处理，尖锐石块划擦胎壁时不容易出现鼓包漏气，轮毂的防脱圈结构能在低胎压行驶时避免轮胎与轮毂发生相对位移，哪怕胎压放到0.8bar也不会出现脱圈故障。座舱内的座椅固定点直接焊接在车架主横梁上，没有采用普通车型的座椅滑轨结构，剧烈颠簸时座椅不会出现移位，安全带的固定点同样与车架直接连接，碰撞时拉力不会分散到薄弱的车身覆盖件上。转向系统的拉杆做了加粗处理，拉杆球头的防尘罩采用耐低温耐撕裂的橡胶材质，零下二十度的环境下也不会出现硬化开裂，转向机的安装位置比普通越野车抬高了八厘米，涉水行驶时不容易被水淹没导致转向卡滞。
