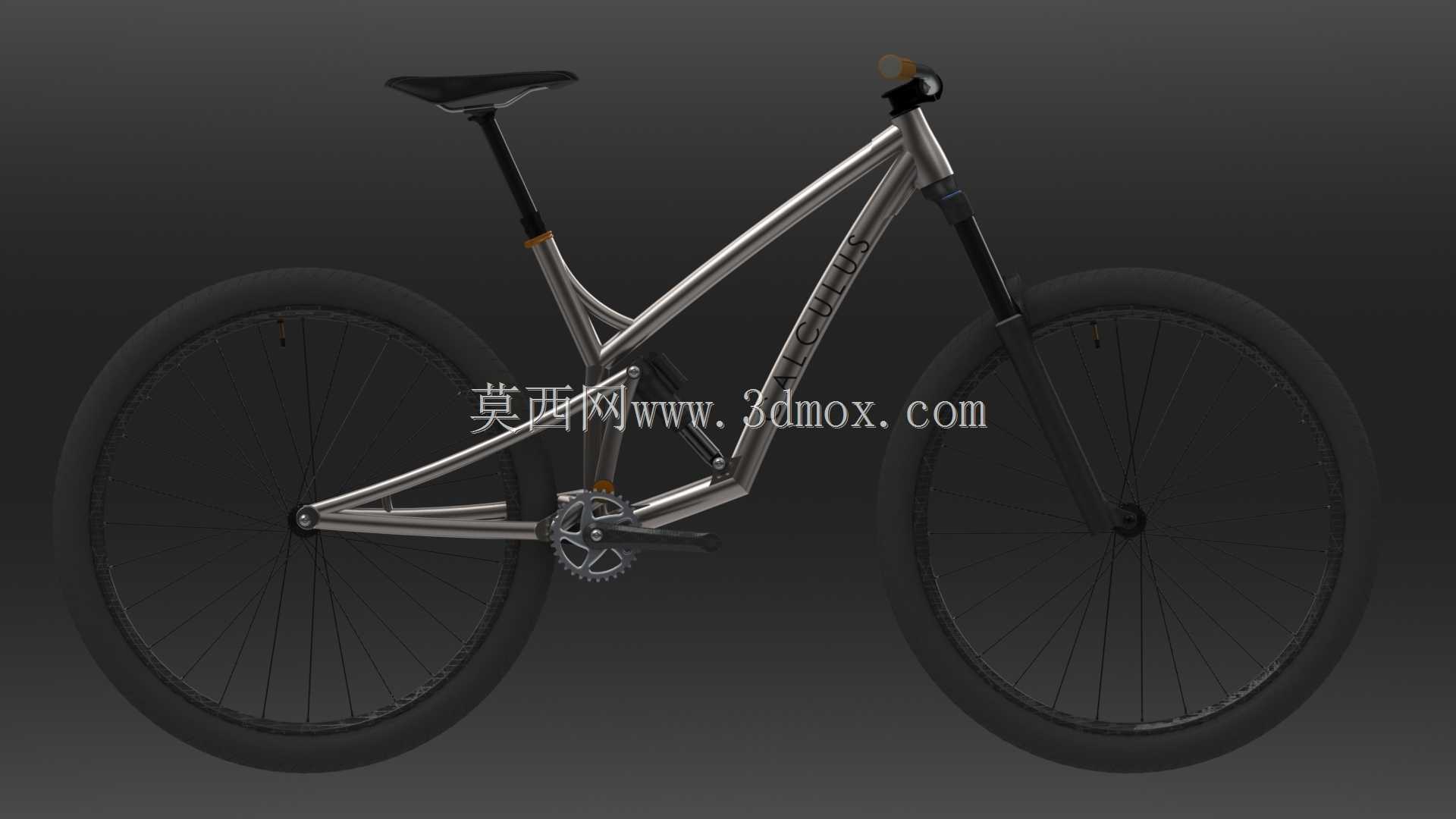

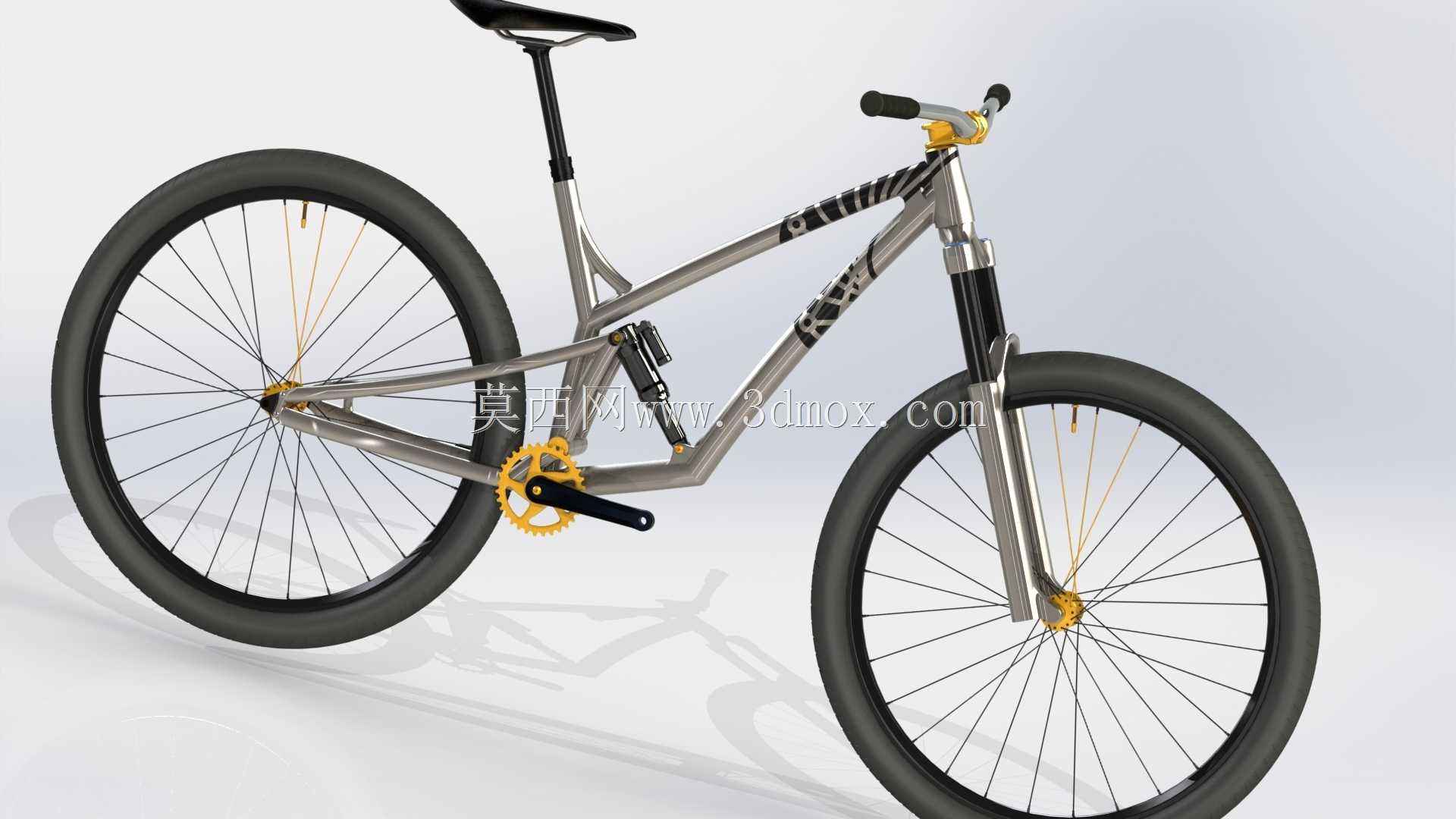

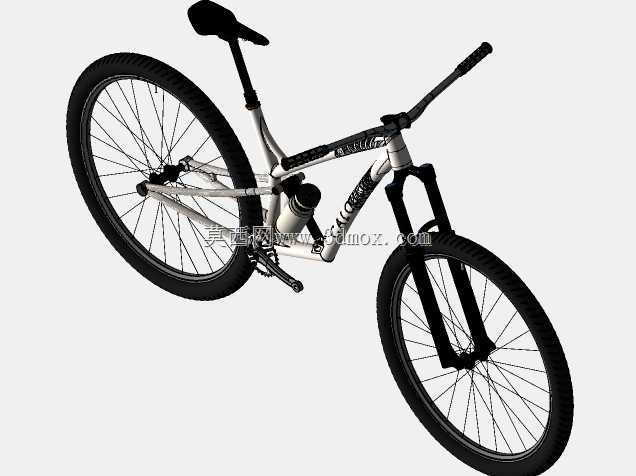

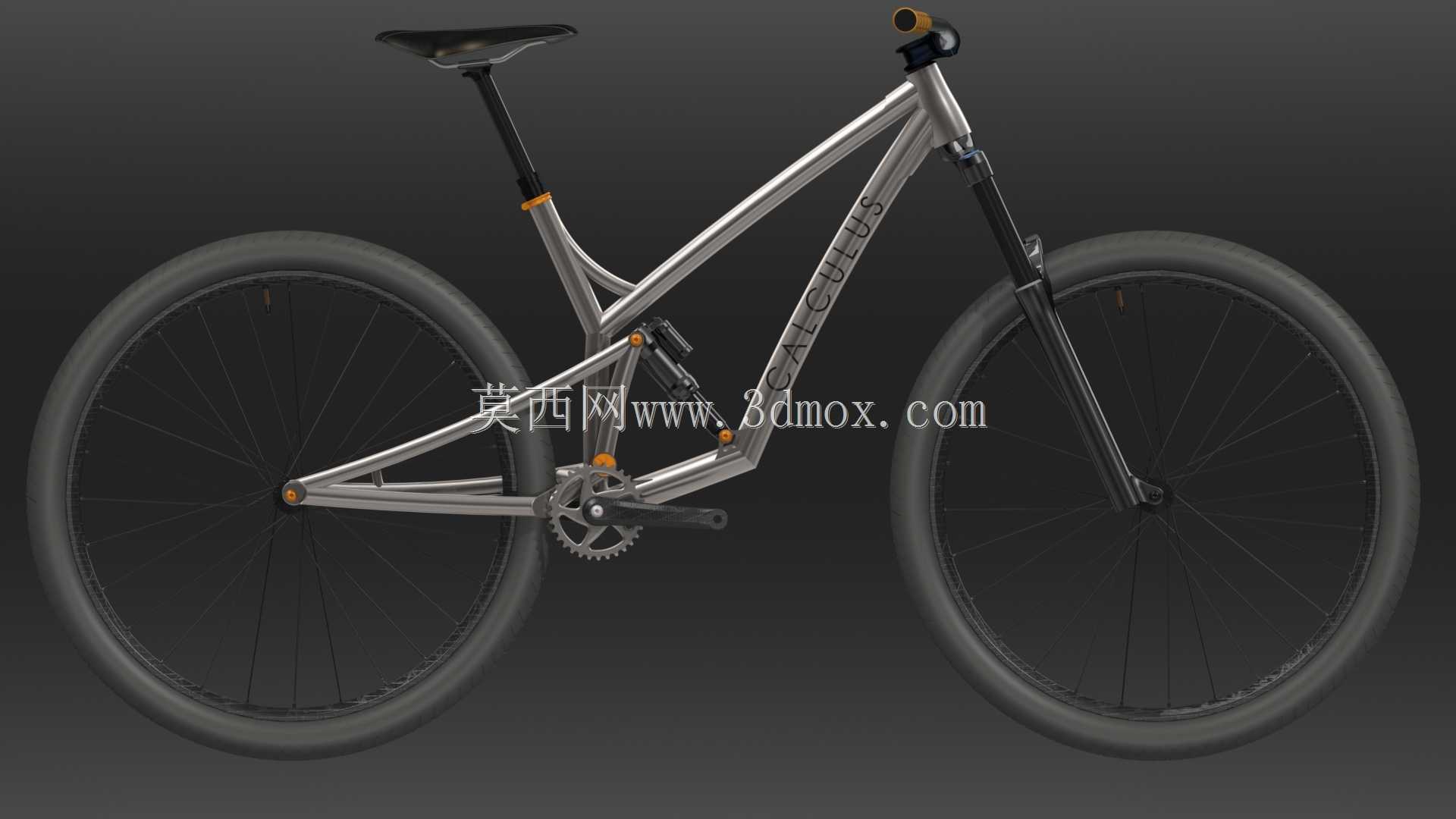

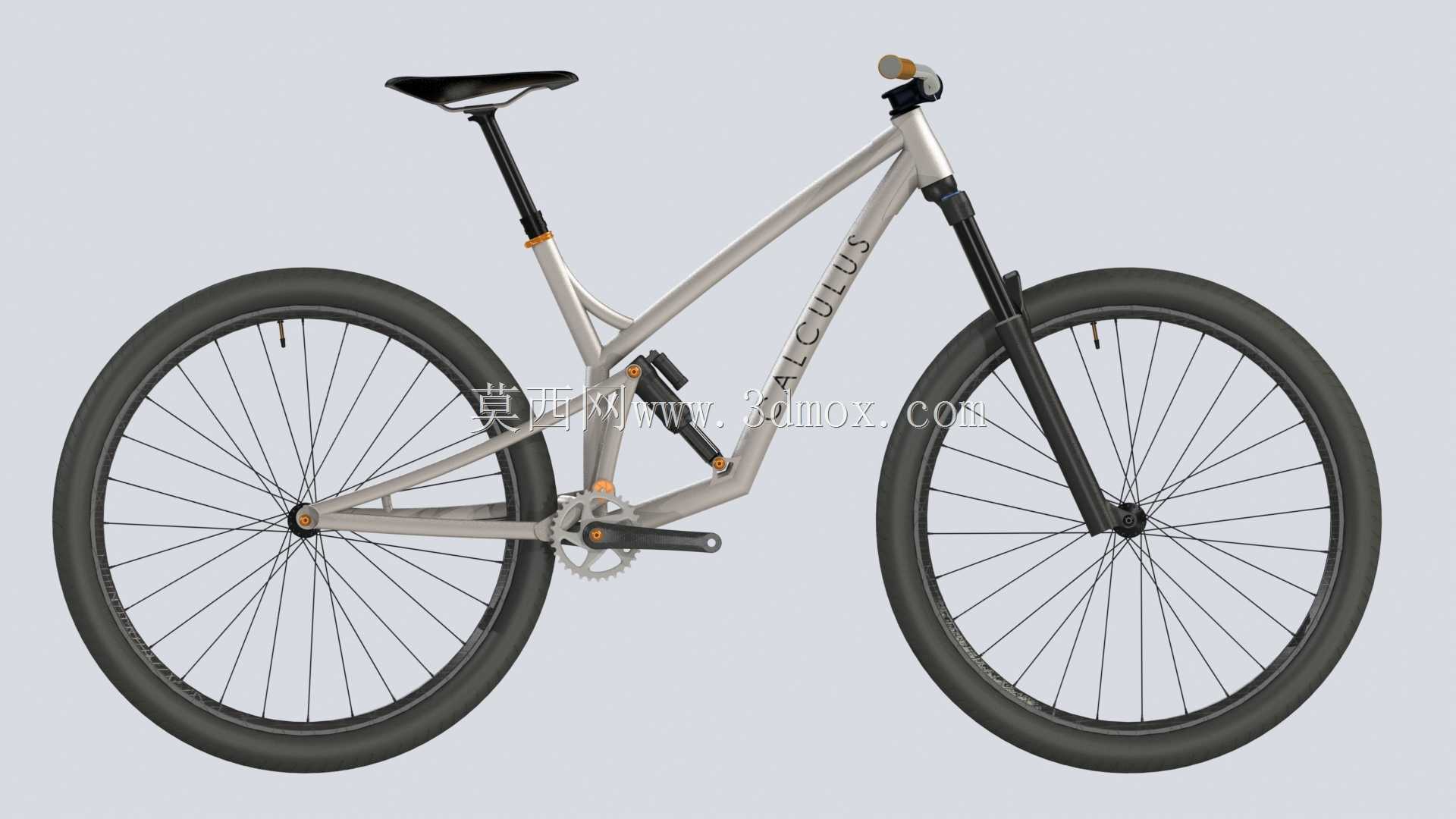

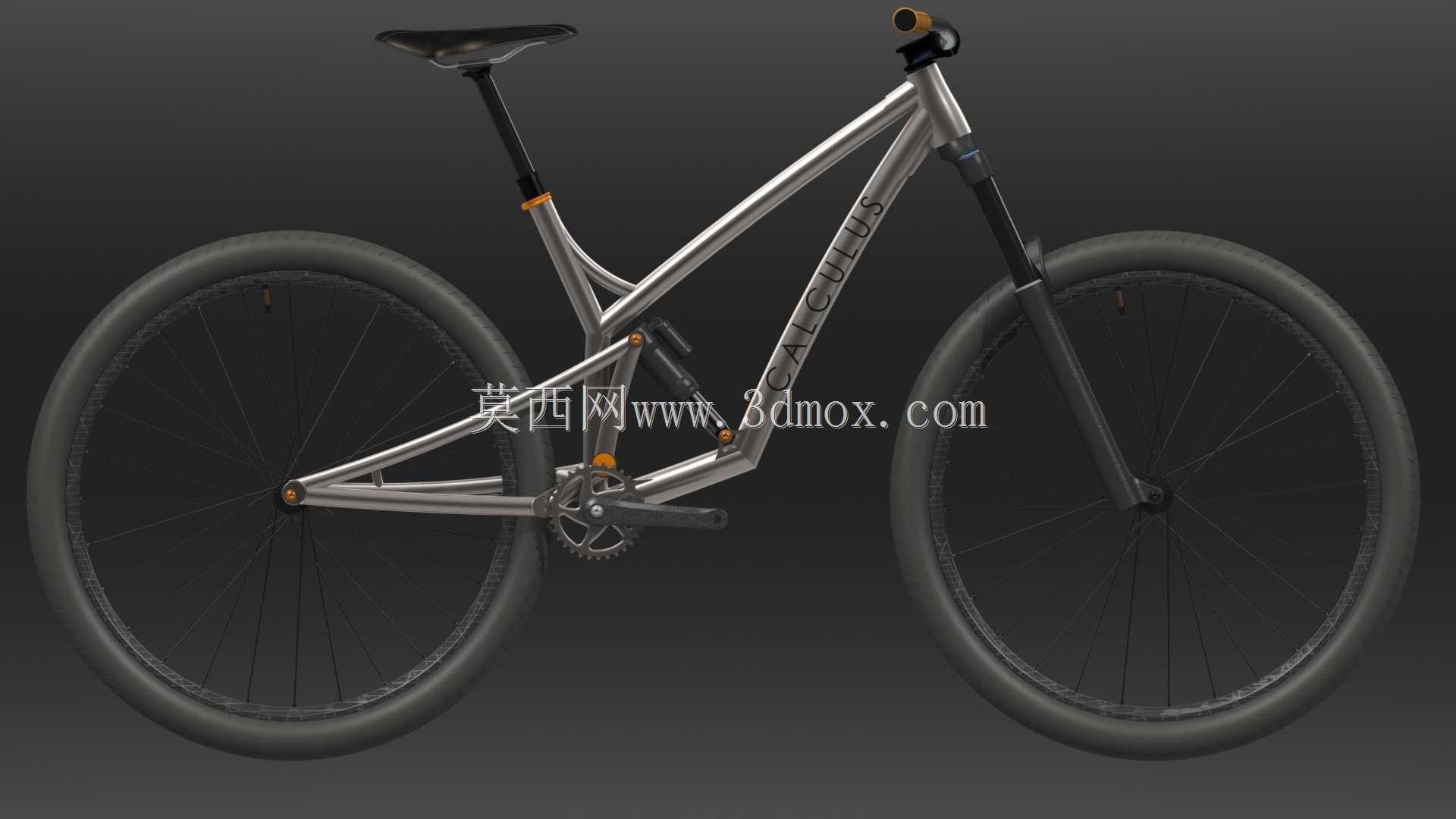

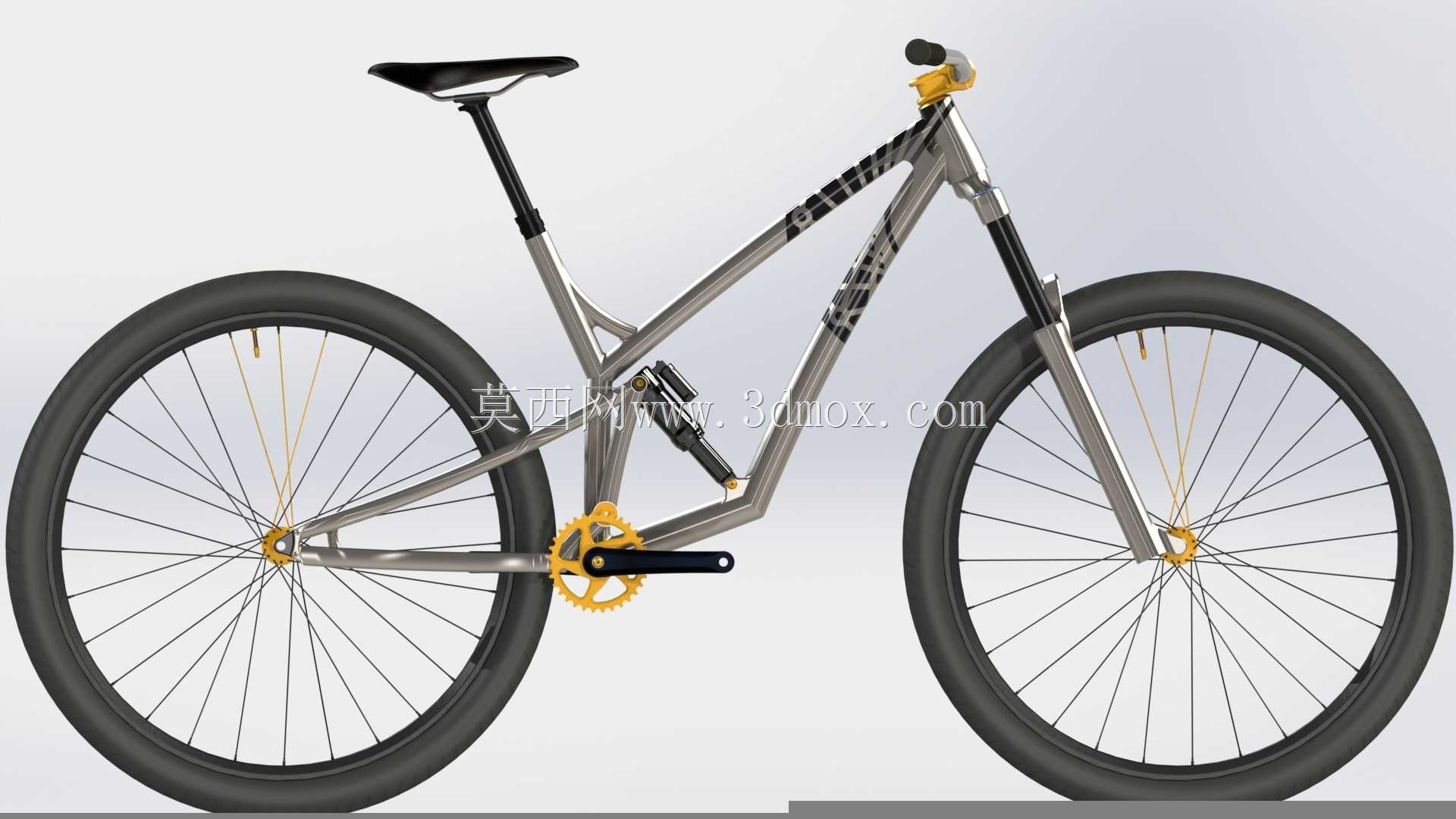

钛合金越野山地车整车结构设计

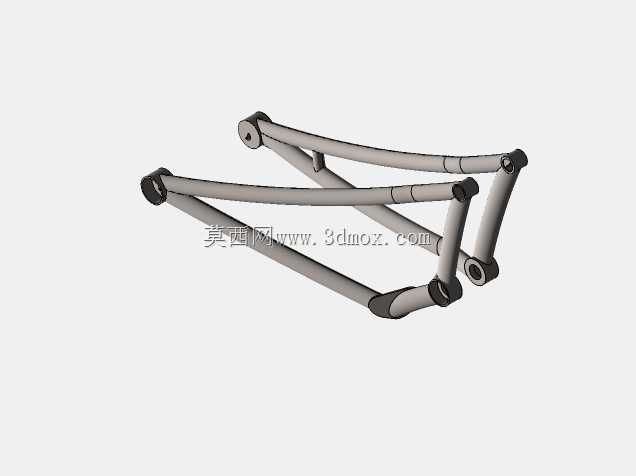

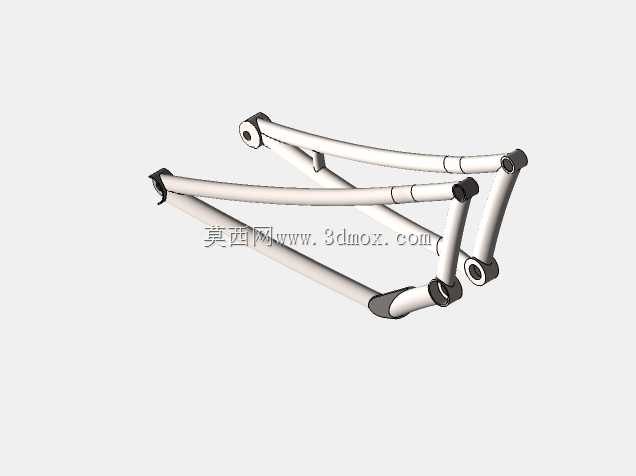

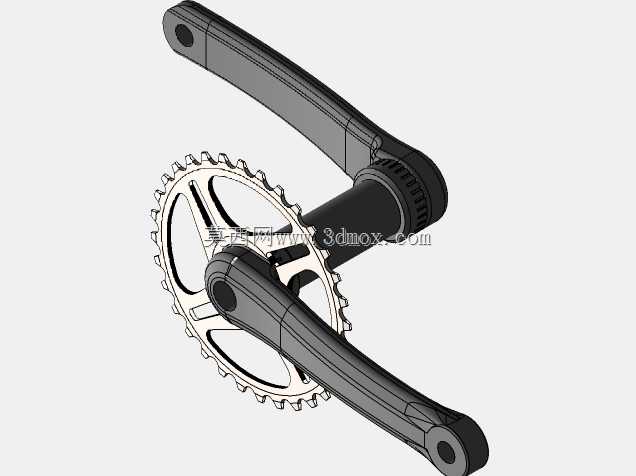

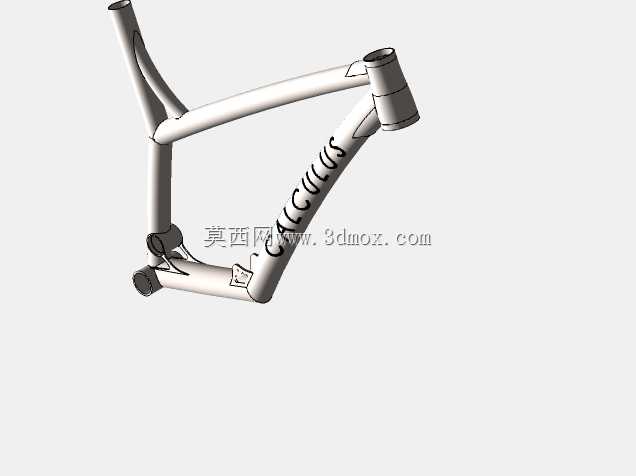

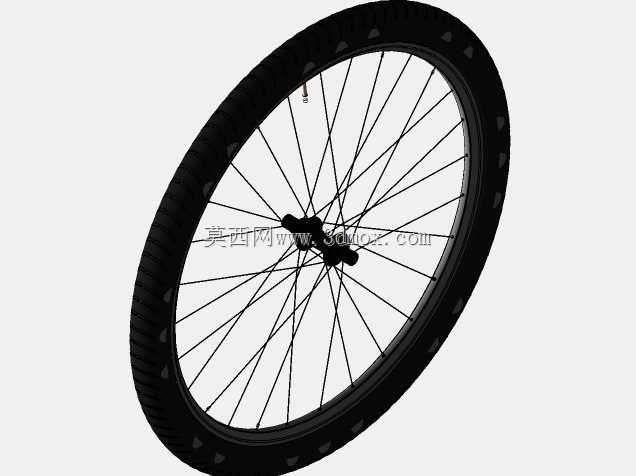

钛合金管材的冷弯回弹量比铬钼钢高出近三成，常规弯管工艺很难保证头管、五通与后叉端的同轴度公差，这款山地车的后上叉采用了分段变径对接结构，避开了大曲率冷弯带来的内壁褶皱隐患，每段管材的对接坡口预留了0.12mm的氩弧焊填充余量，焊后无需二次校形就能保证后轮安装的开档尺寸精度。后避震器的安装座没有采用常规的焊接吊耳结构，而是直接在立管下段铣出嵌入式安装槽，锁紧螺栓的受力方向与管材轴向完全重合，长期颠簸路况下不会出现吊耳焊缝开裂的问题。五通位置的牙盘安装座做了偏心沉台设计，抵消了钛合金车架焊接后的轻微形变偏移，盘片转动时的端面跳动量可以控制在0.08mm以内，链条在大张力爬坡工况下也不会出现掉链异响。前叉的肩盖与立管采用过盈压接配合，压入深度预留了0.2mm的形变补偿量，配合端面的周向防滑齿，转向时不会出现叉肩松动的旷量。轮组的辐条孔做了沉头锪孔处理，辐条帽完全沉入车圈内壁，避免越野时碎石磕碰损伤辐条螺纹，花鼓的塔基基座与钛合金轴身采用花键过盈配合，比常规螺纹连接的抗冲击强度提升近四成。车把与把立的锁紧位置做了滚花防滑处理，锁紧力矩只需要达到常规铝合金把组的七成，就能避免剧烈颠簸时的车把转动移位，同时不会因为锁紧力过大压溃钛合金把横的薄壁结构。坐垫导轨的夹持座采用了分体式楔形锁紧结构，不同体重的骑手调整坐垫角度时，不会出现单侧夹持力不均导致的导轨变形问题。所有外露的焊接位置都做了手工打磨钝化处理，既保留了钛合金特有的金属质感，也消除了焊缝位置的应力集中点，长期户外使用不会出现应力腐蚀开裂的隐患。
