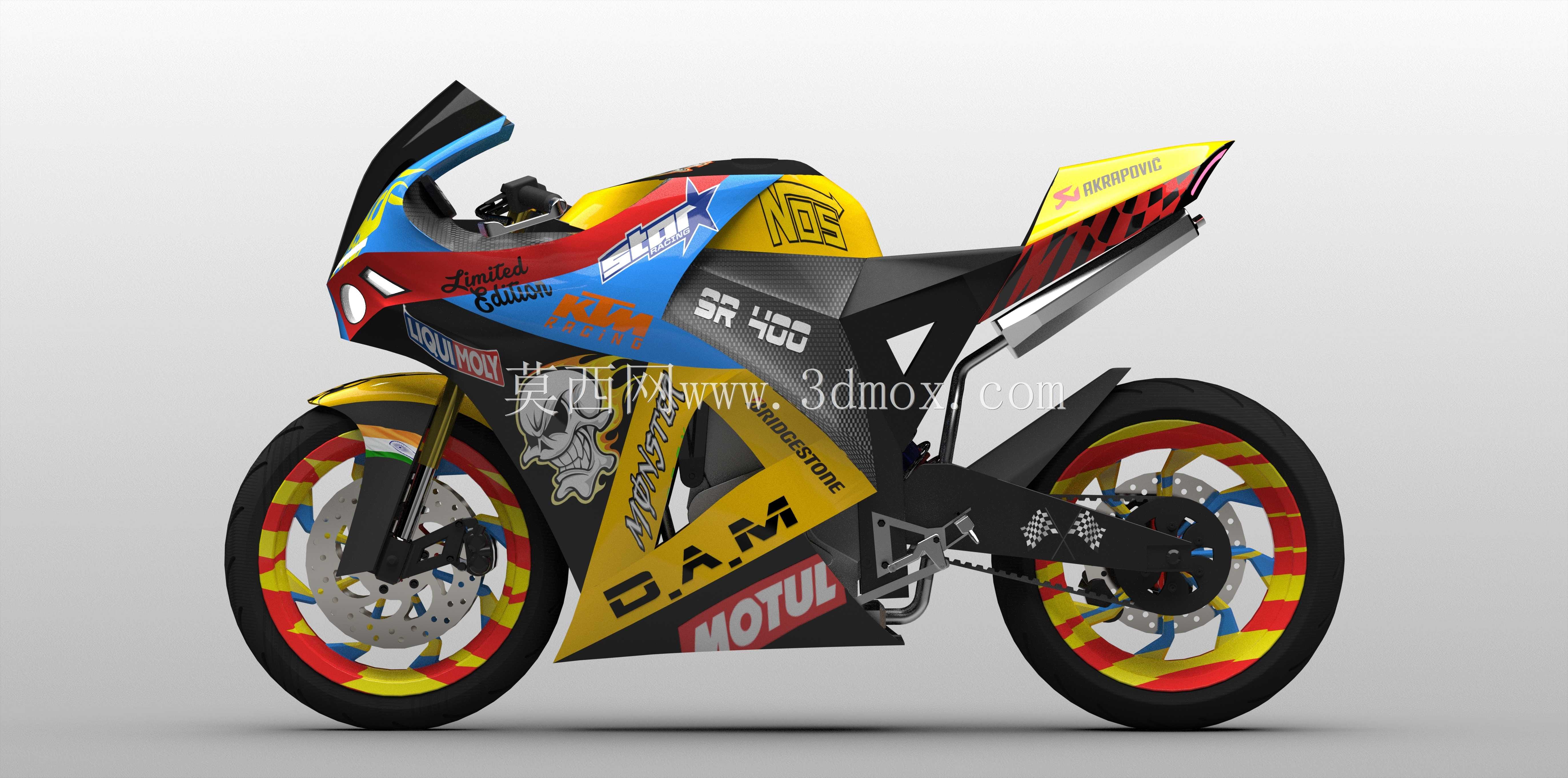

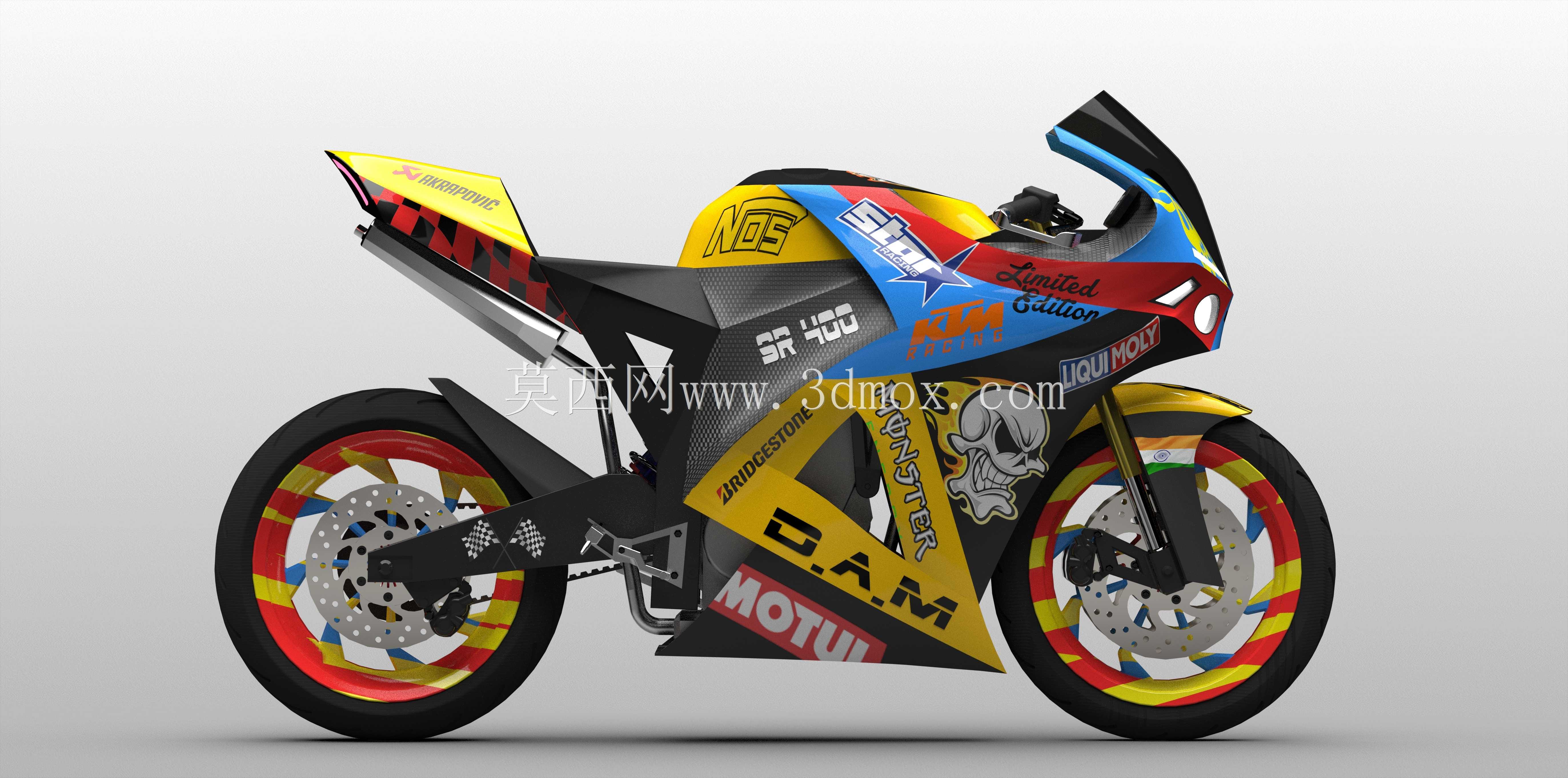

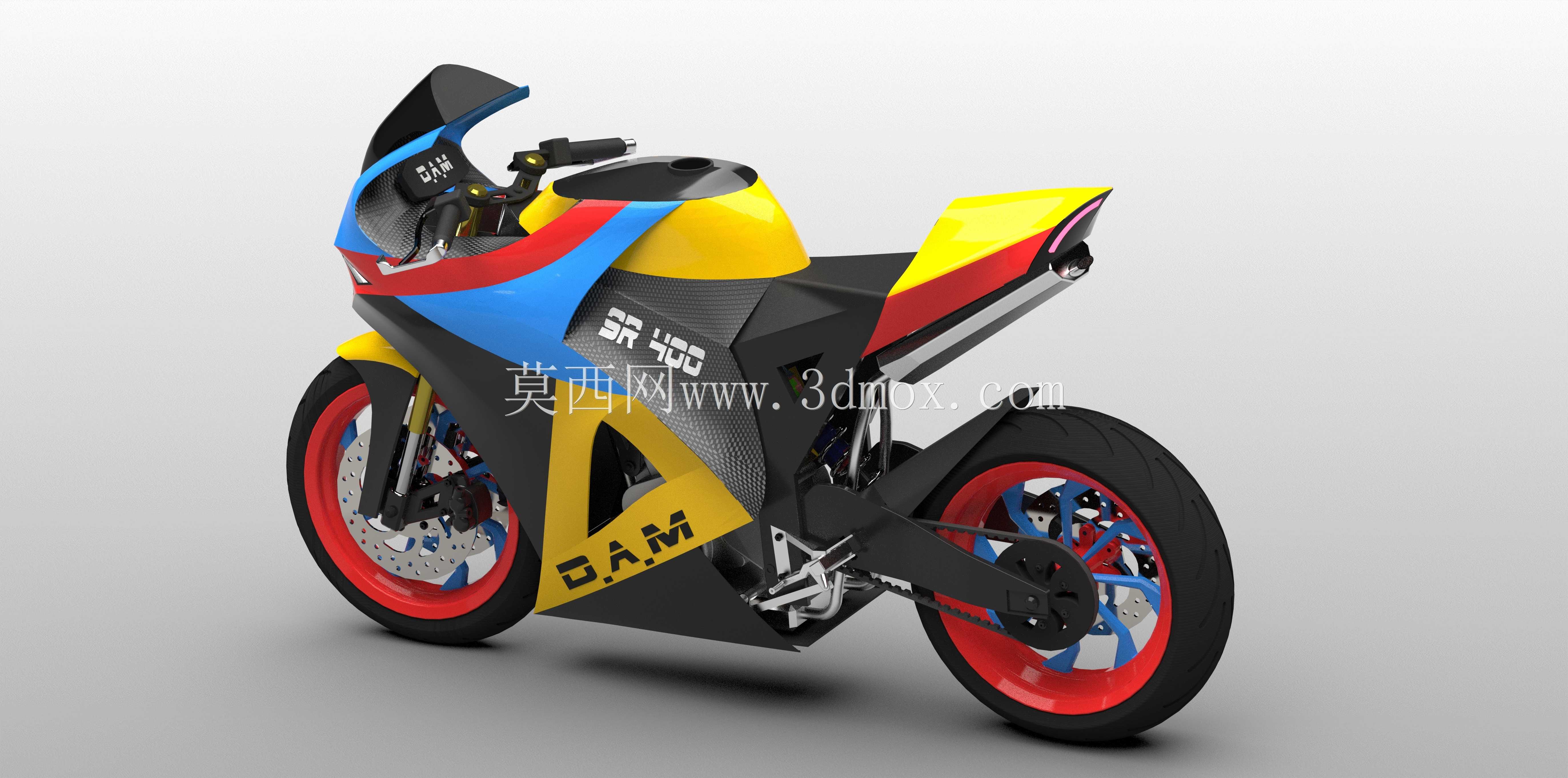

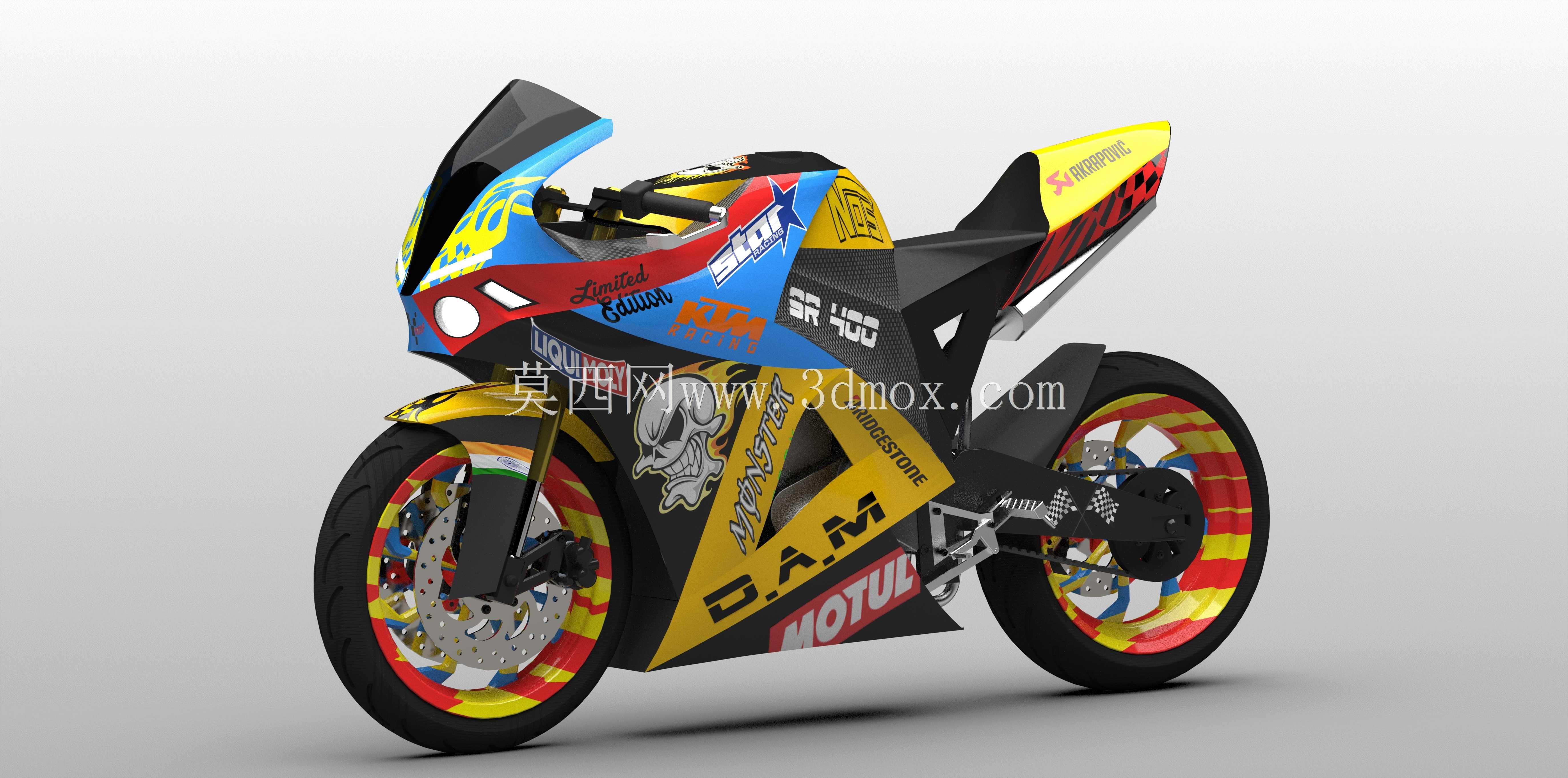

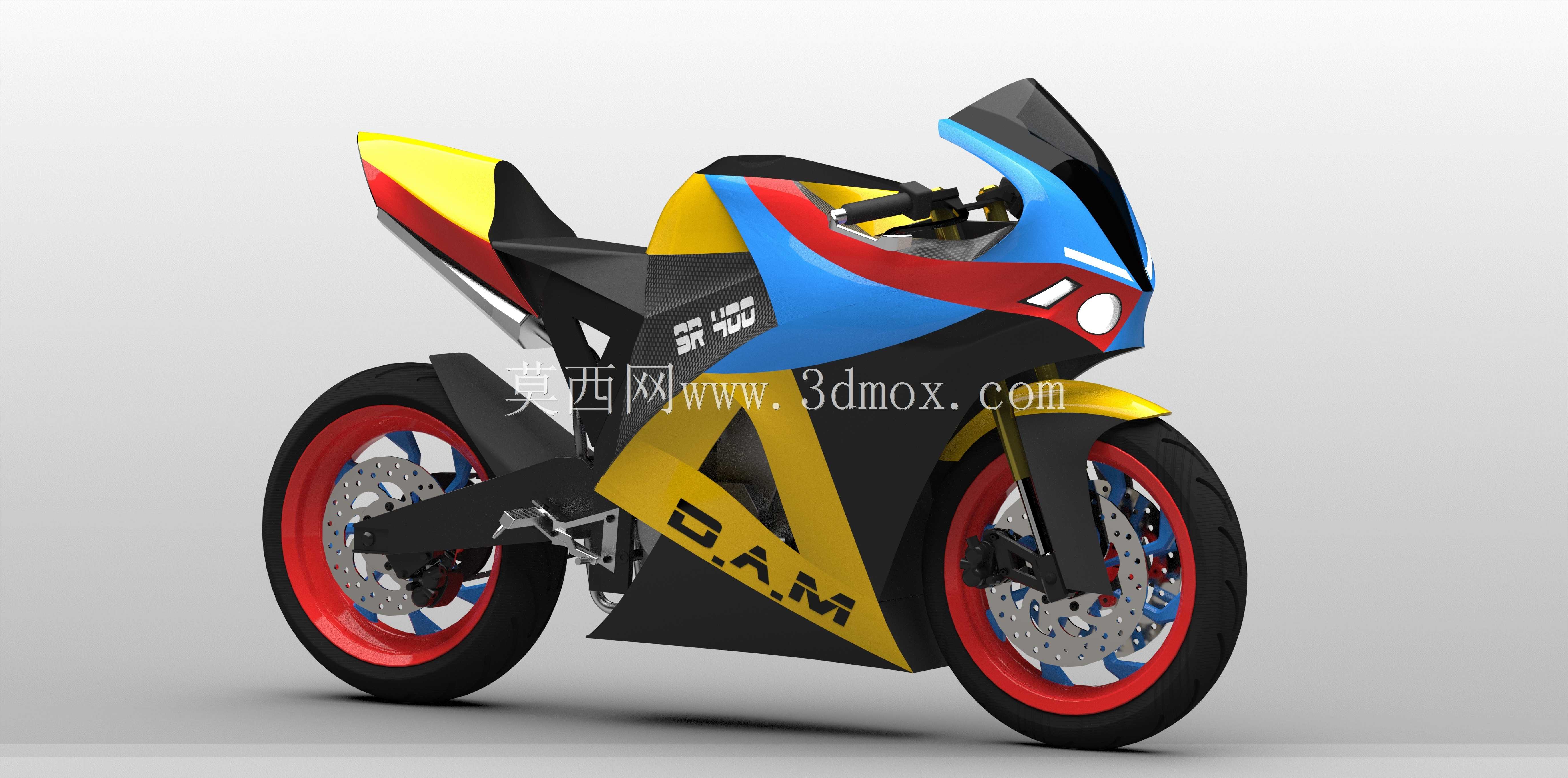

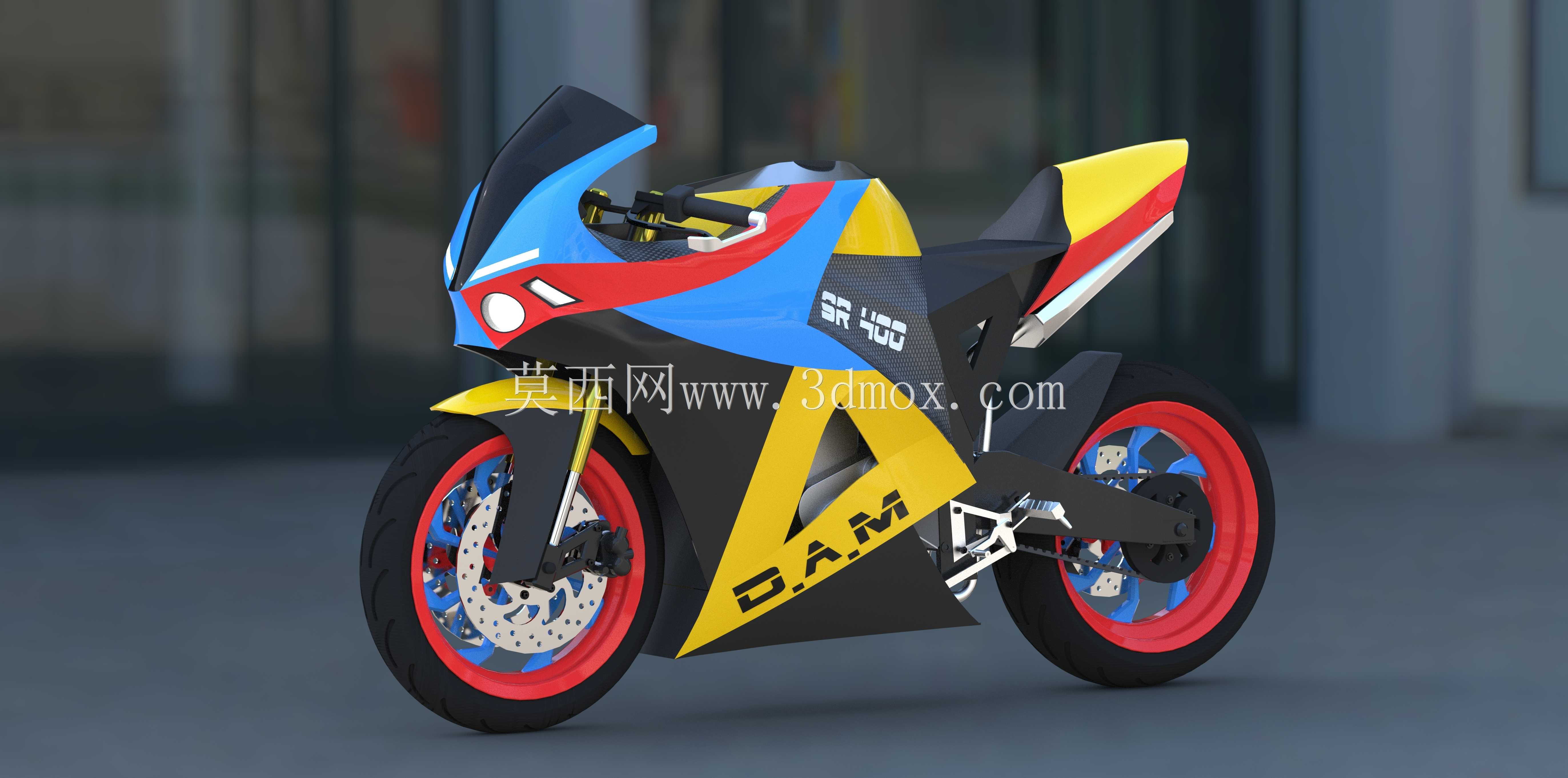

摩托GP风格运动自行车创意结构设计

竞速类两轮载具的曲面外覆件，长期存在注塑成型后翘曲变形、装配间隙不均的痛点，这款借鉴摩托GP赛车设计语言的运动自行车，在曲面拆分阶段就针对加工适配做了全链路调整。车头整流罩的大曲率弧面没有做一体化整面设计，而是沿气流走向拆分为三块独立曲面件，每块曲面的拔模斜度控制在1.5度到2度之间，既保留了GP赛车锐利的俯冲视觉感，又避免了深腔结构注塑时的走胶不满问题，边缘止口做了0.2mm的错位搭接设计，装配后能完全遮盖拼接缝隙，不需要额外做打胶抹平的后处理工序。车架侧围的涂装覆盖件，曲面过渡处特意做了0.3mm的圆角弱化处理，避免尖锐棱边在喷涂拉花时出现积漆流挂，彩色条纹的分界位置刚好对齐曲面的棱线拐点，转印贴膜时不需要额外做对位裁切，能大幅降低涂装环节的废品率。轮圈位置的装饰覆盖件，卡扣结构全部设计在轮辐的隐蔽位置，卡扣的卡合量控制在0.8mm，既保证行驶过程中不会因为震动松脱，又能在售后维护时徒手拆卸，不需要额外撬动工具。座椅位置的仿赛车一体式坐垫，曲面弧度完全贴合人体骑行时的腿部摆动轨迹，底部的安装座和车架立管的配合公差控制在±0.1mm，安装后不会出现左右晃量，表面的防滑纹理做了渐变深度设计，接触腿部的位置纹理深度0.2mm保证摩擦力，边缘位置纹理深度0.1mm避免剐蹭骑行裤。前后挡泥位置的延伸件，没有采用常规的平直造型，而是顺着车轮的转动弧度做了内收曲面，高速骑行时能引导气流从轮组两侧导出，减少泥水甩到车架中部的概率，安装支架的孔位做了长圆孔设计，适配不同尺寸轮组的安装间隙，不需要针对不同配置单独开模。车把位置的操控护罩，曲面弧度贴合手部握姿的自然角度，按键开孔的位置做了下沉式台阶，安装按键开关后表面和护罩完全齐平，不会出现凸起刮手的问题，内部的走线槽做了圆角过渡，线束穿装时不会被锐边割破绝缘层。所有外露的覆盖件边缘都做了0.5mm的倒钝处理，即使发生摔碰也不会出现尖锐断口划伤骑行者，材质选用上针对不同部位的受力特性做了区分，车头整流罩用高抗冲ABS应对正面飞石撞击，侧围覆盖件用ASA材质提升抗紫外线老化能力，轮圈装饰件用增韧尼龙应对轮组转动带来的持续震动，每一处结构调整都兼顾了视觉效果和量产加工的可行性，没有为了追求造型夸张而牺牲加工便利性和使用可靠性。
