单滑块双腔注塑模具结构设计

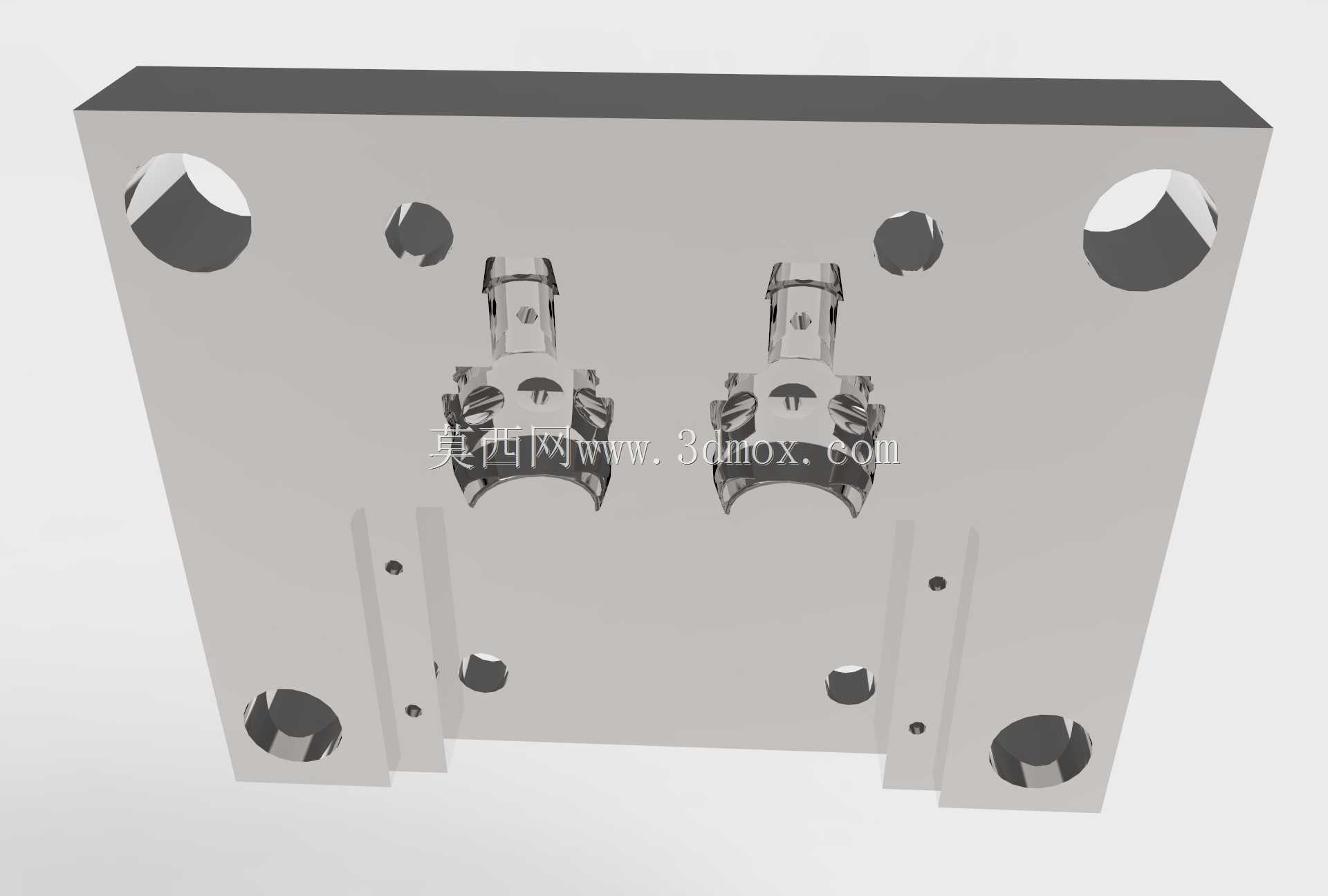

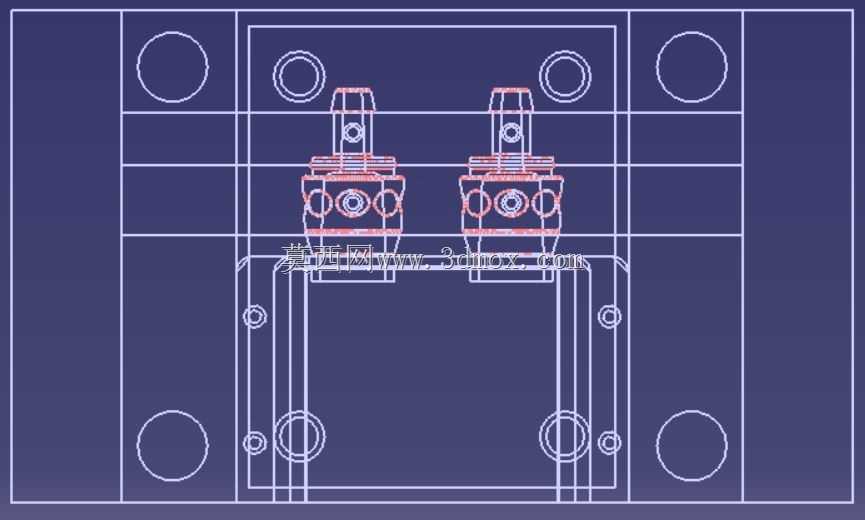

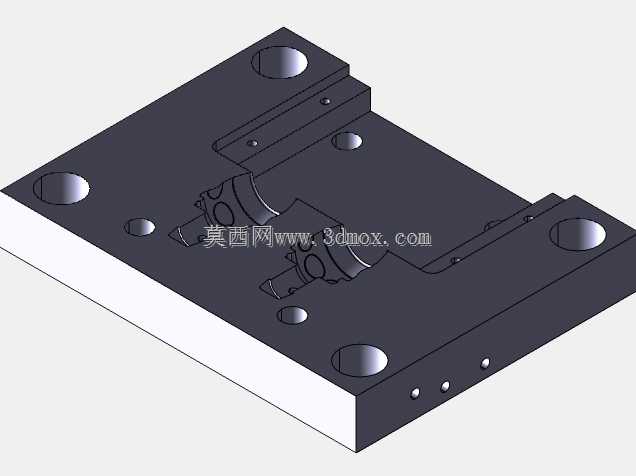

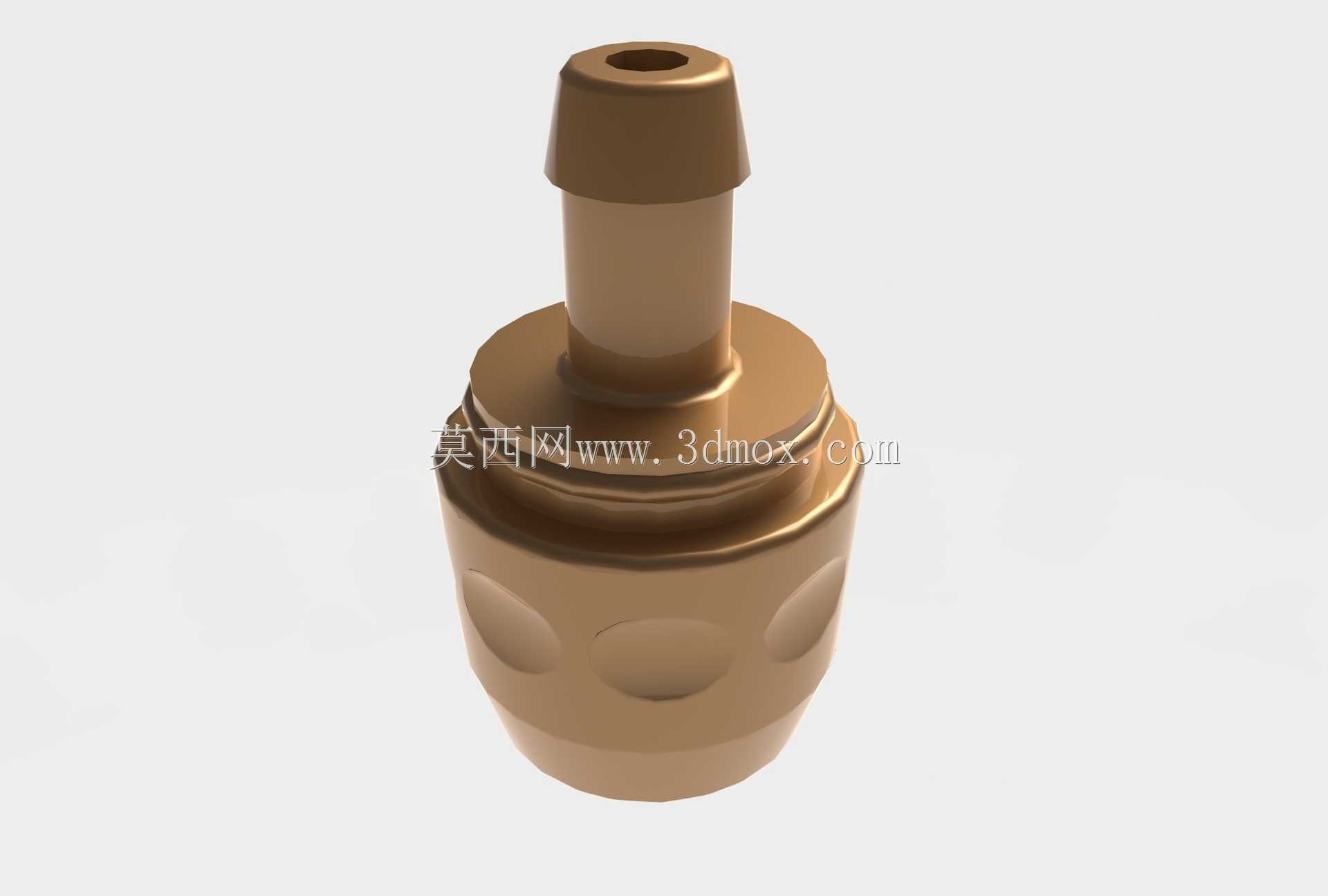

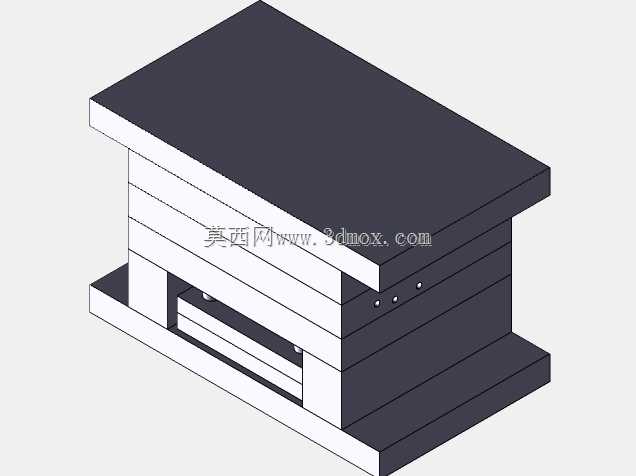

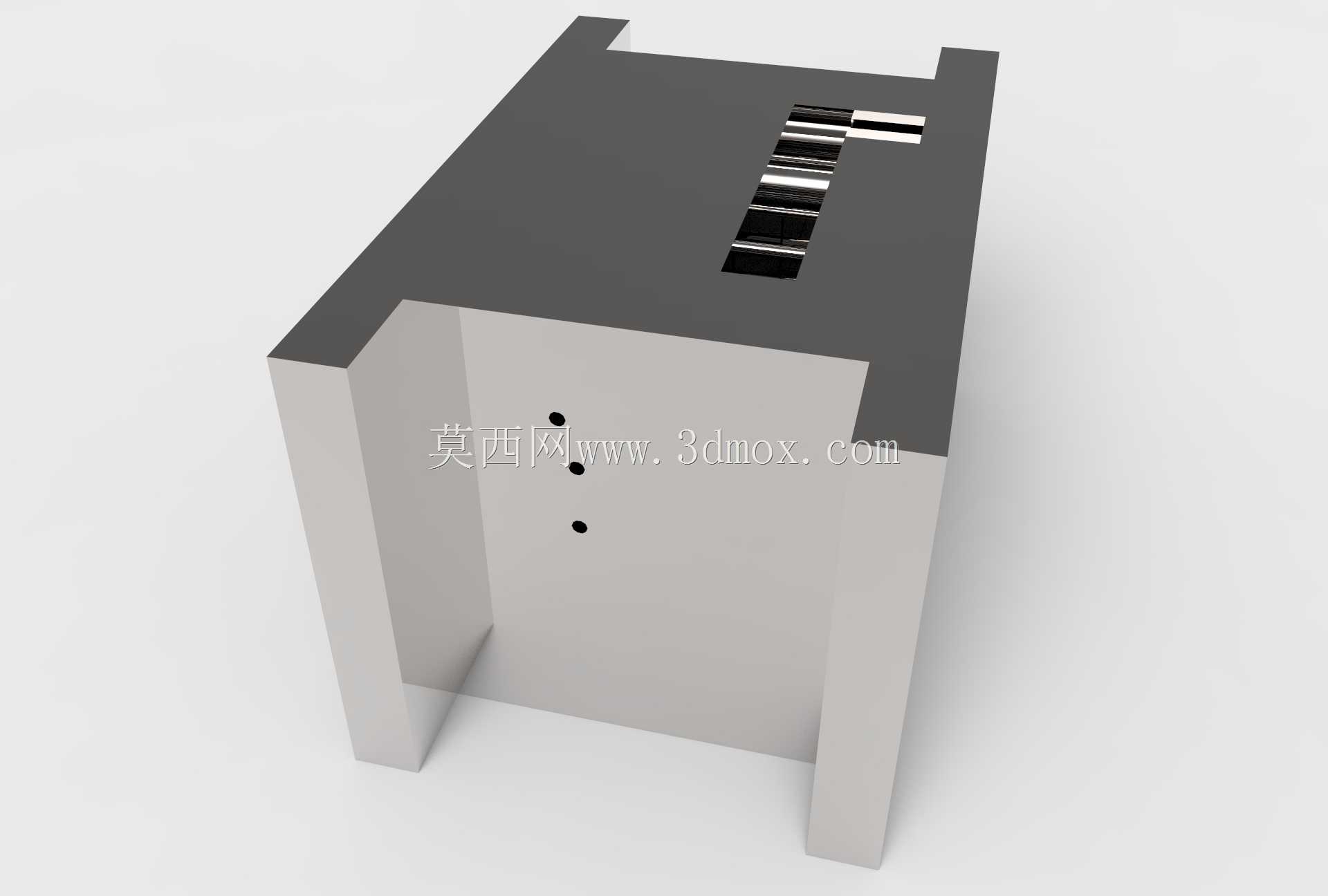

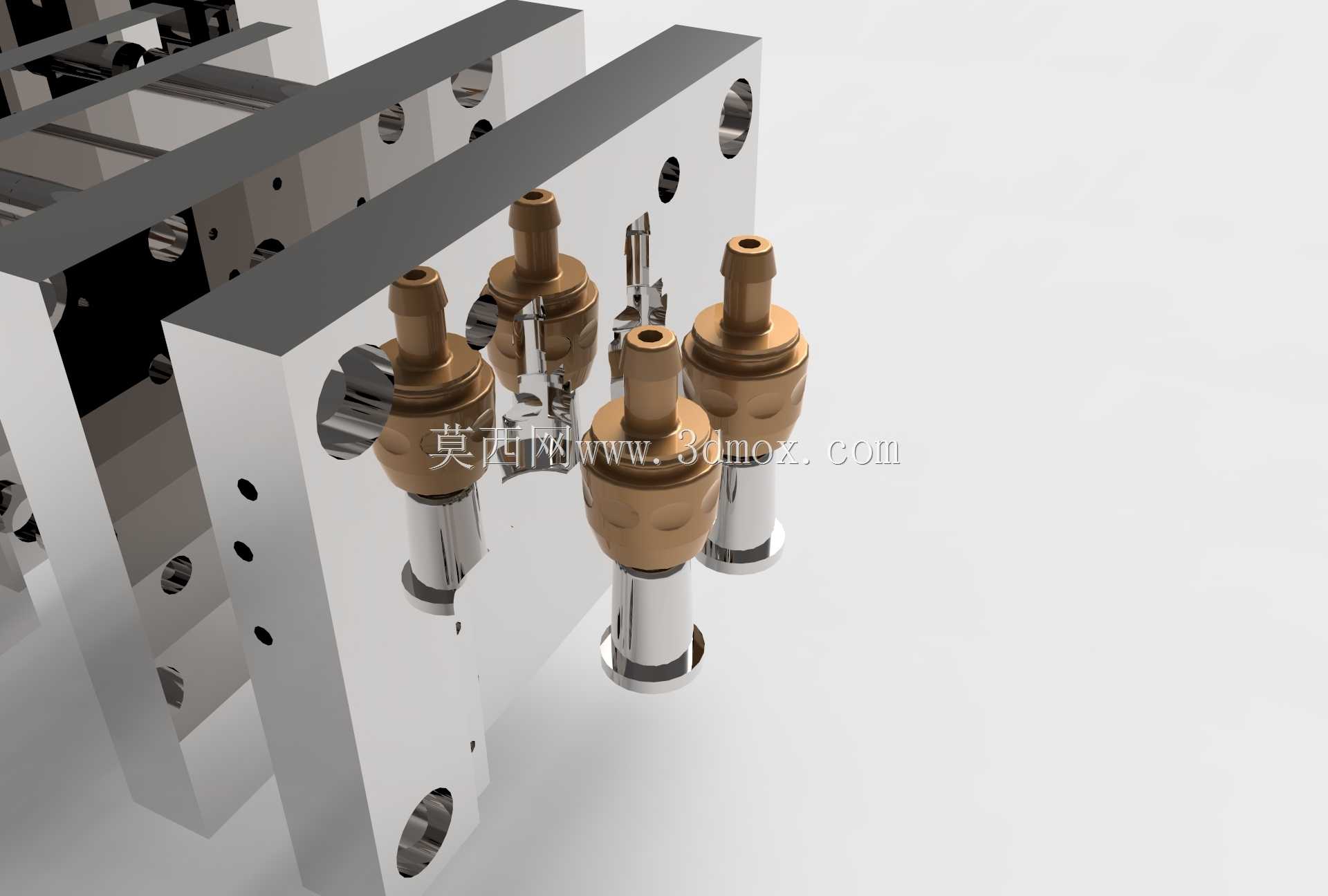

量产场景下小尺寸塑料件的注塑成型常面临效率与精度的矛盾，单腔模具节拍慢成本高，多腔模具若流道布局失衡、滑块抽芯同步性差，很容易出现飞边、缺胶、塑件粘模的问题，这套双腔带侧抽芯的模具结构，正是针对带侧凹特征的小型塑料件量产需求做的针对性适配。型腔排布紧贴浇口中心对称设置，两个模腔的流道长度、截面尺寸完全一致，熔融塑料注入时能同时充满两个型腔，避免单侧型腔过保压出现飞边、另一侧填充不足缺胶的问题，流道转角处全部做圆弧过渡，减少熔料流动阻力的同时，也能降低冷料残留的概率，减少后续清模的频次。侧抽芯滑块的导向轨道做了加长处理，滑块与轨道的配合公差选H7/g6的间隙配合，既保证抽芯动作顺滑无卡滞，又不会因为间隙过大导致抽芯错位，在滑块的成型面边缘做了0.02mm的溢料槽，合模时少量溢出的熔料会进入槽内，不会在塑件侧面形成难以清理的飞边。冷却水道沿着两个型腔的轮廓环绕布置，水道距离型腔壁的距离统一控制在12mm，进水口与出水口的温差控制在3℃以内，保证两个型腔的冷却速率一致，塑件成型后收缩率均匀，不会出现两个腔的塑件尺寸偏差超差的情况。顶出机构采用推杆与推板结合的组合形式，顶出力均匀分布在塑件的非外观面，避免顶出时塑件表面留下顶白痕迹，推杆的安装孔配合间隙控制在0.01mm，既保证推杆活动顺畅，又不会出现熔料漏入孔内导致推杆卡死的问题。合模定位除了常规的导柱导套，还在滑块侧加了零度定位块，合模时滑块承受的注塑压力会直接传递到模架上，不会因为长期受侧向力导致导柱磨损，大幅延长模具的使用寿命。排气槽开设在型腔最后填充的位置，深度控制在0.015mm，既能顺利排出型腔内的空气，避免塑件出现气泡、烧焦缺陷，又不会让熔料溢出形成飞边。这套结构适配绝大多数带侧凹特征的小型热塑性塑料件量产，成型周期比单腔模具缩短近40%，塑件尺寸一致性好，后续量产时的调试、维护难度也更低。
