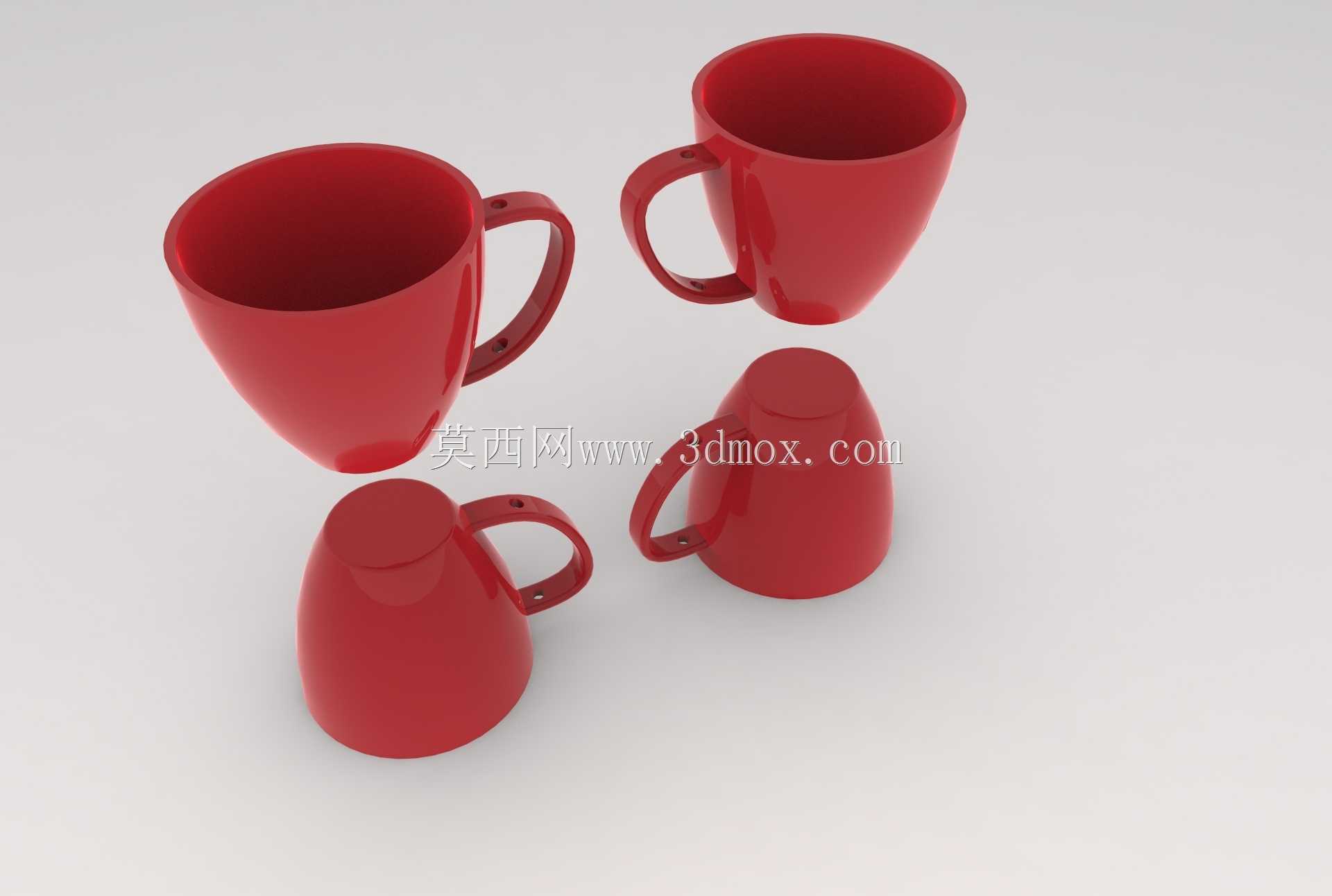

四腔杯形注塑模具结构设计方案

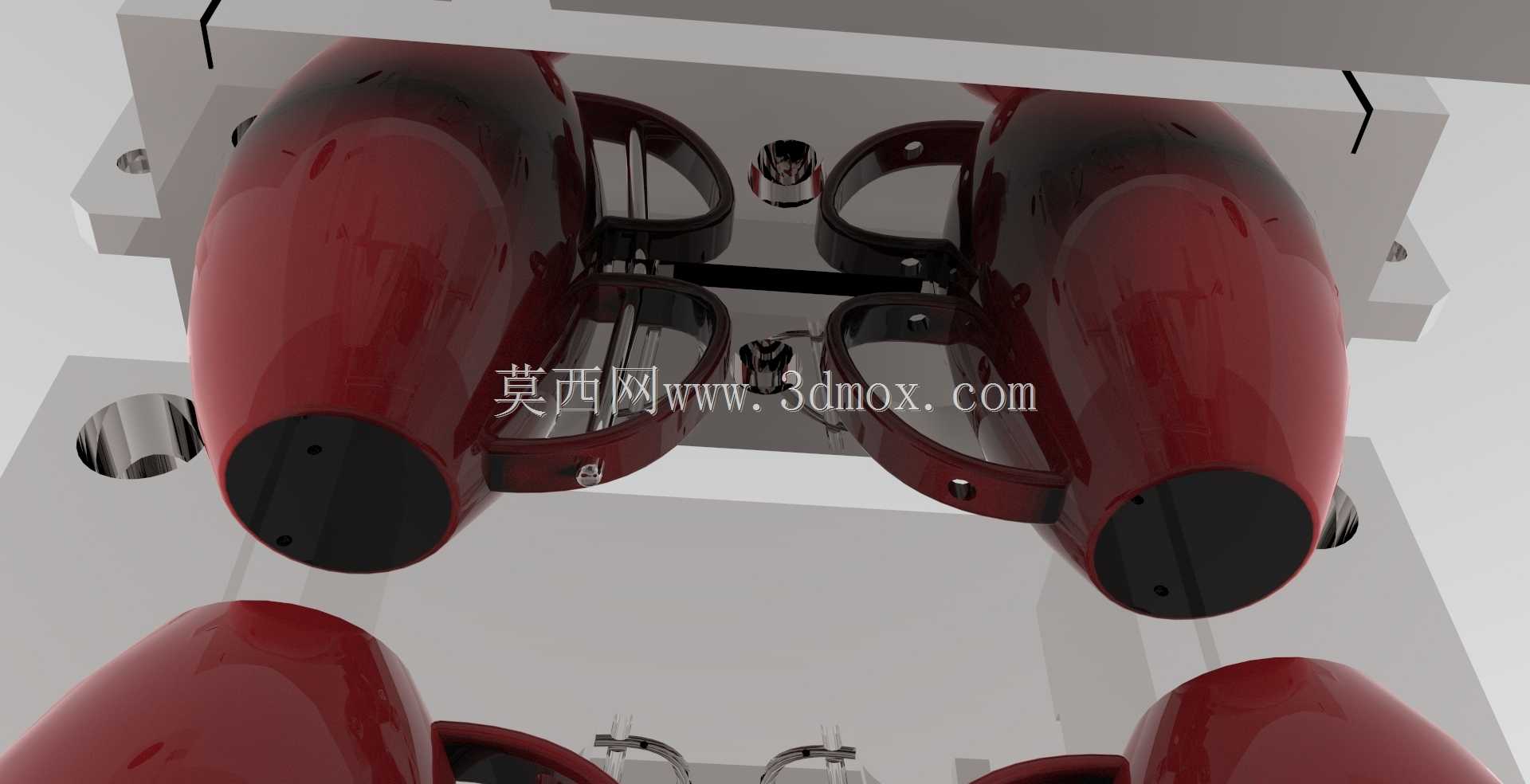

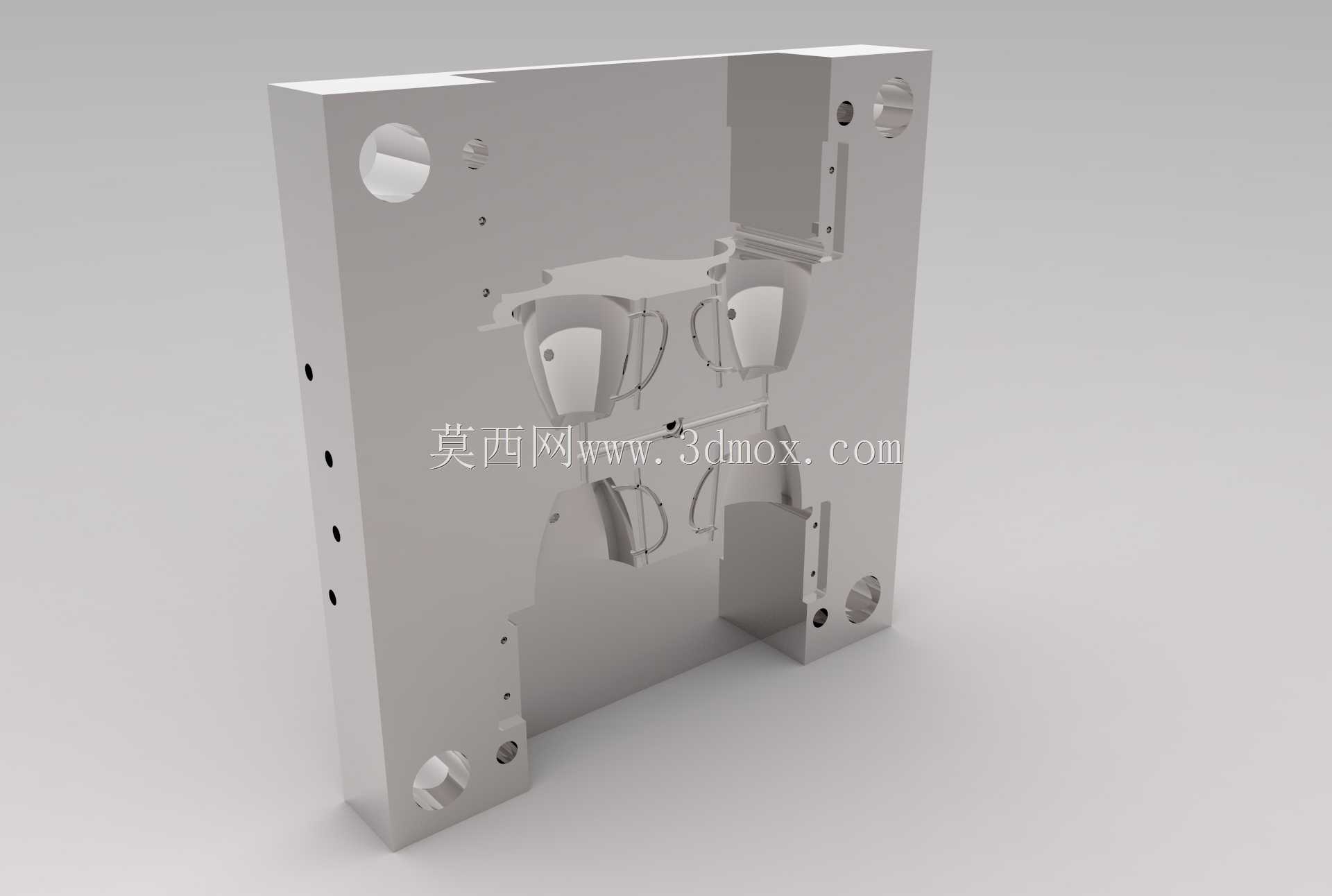

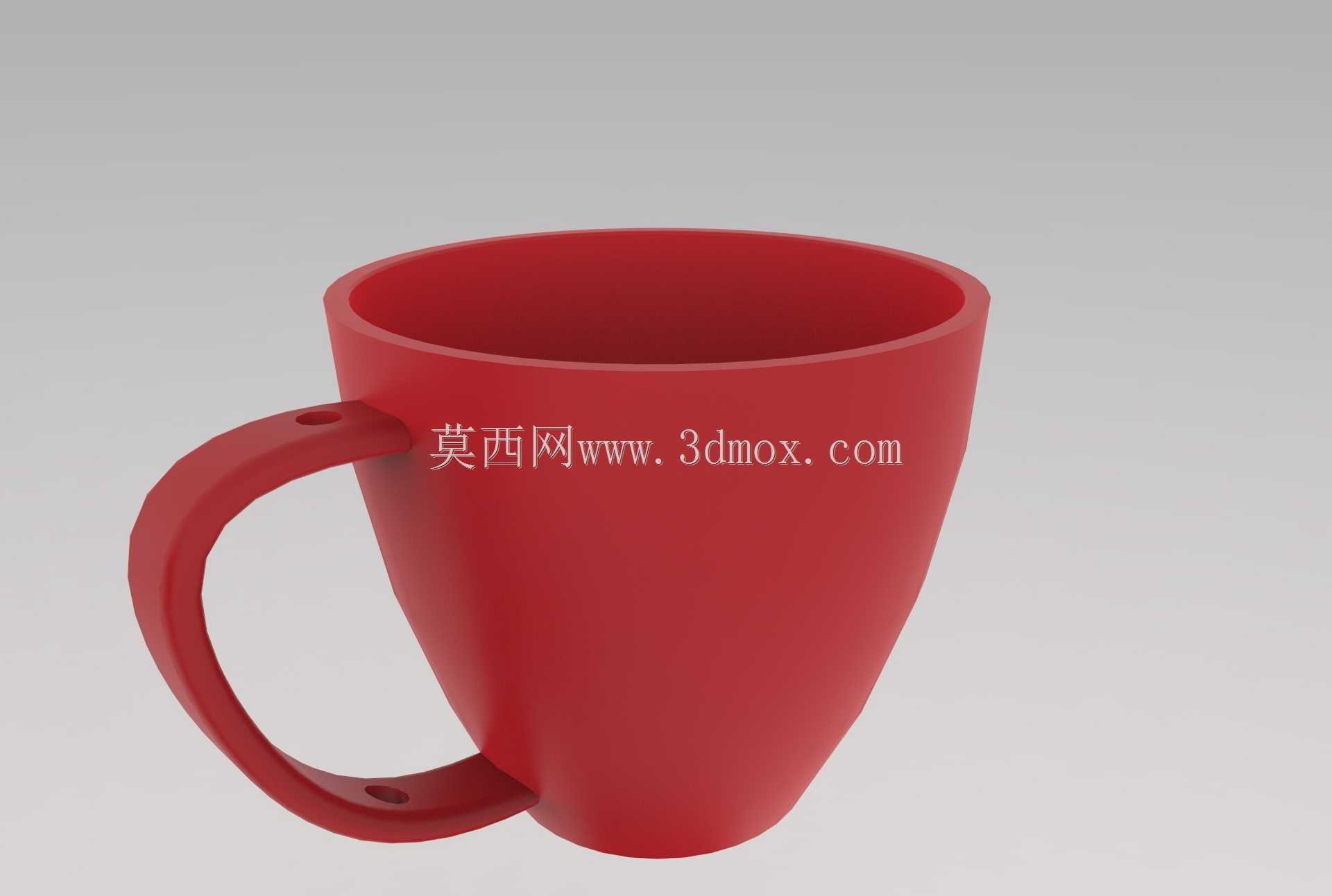

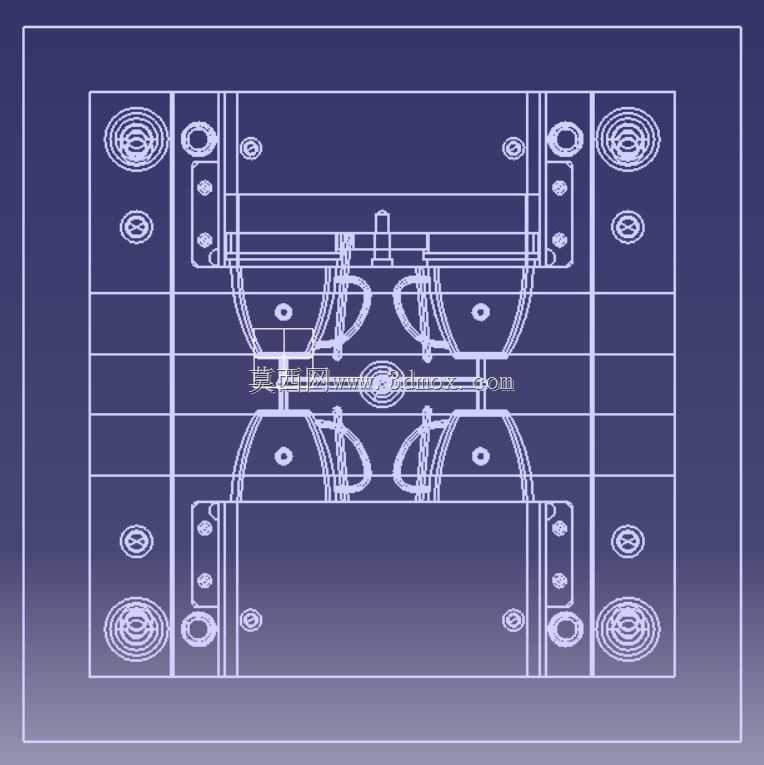

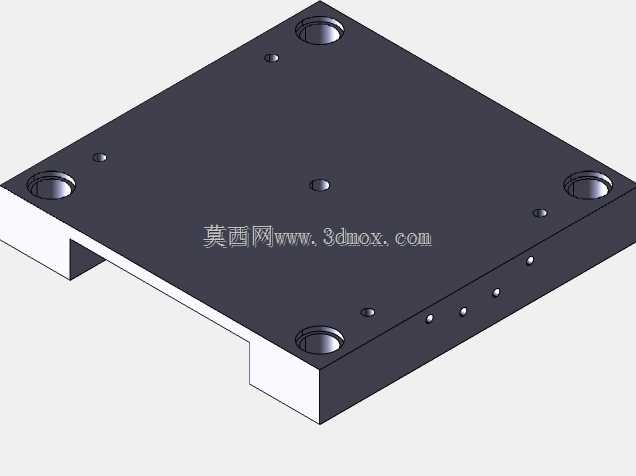

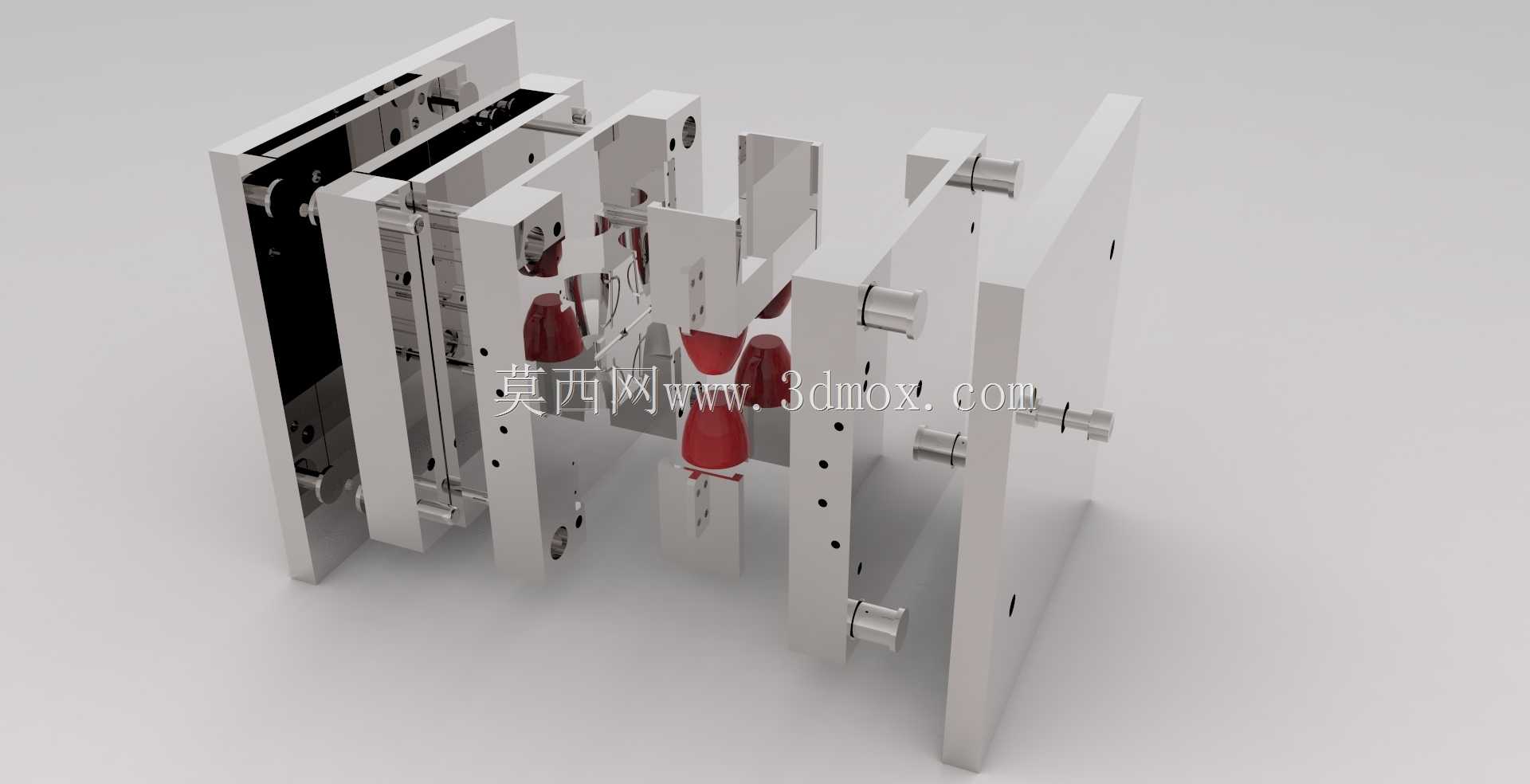

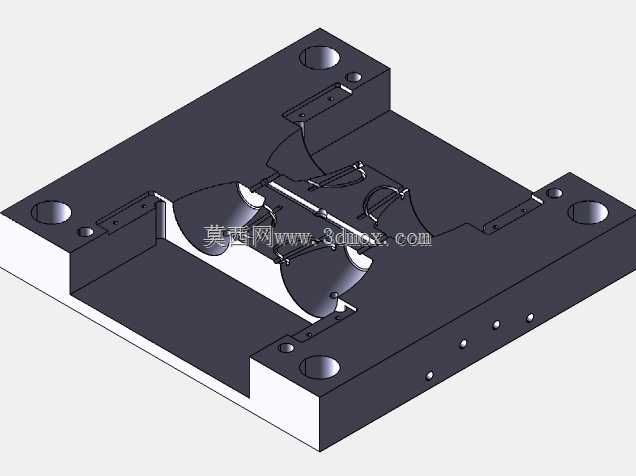

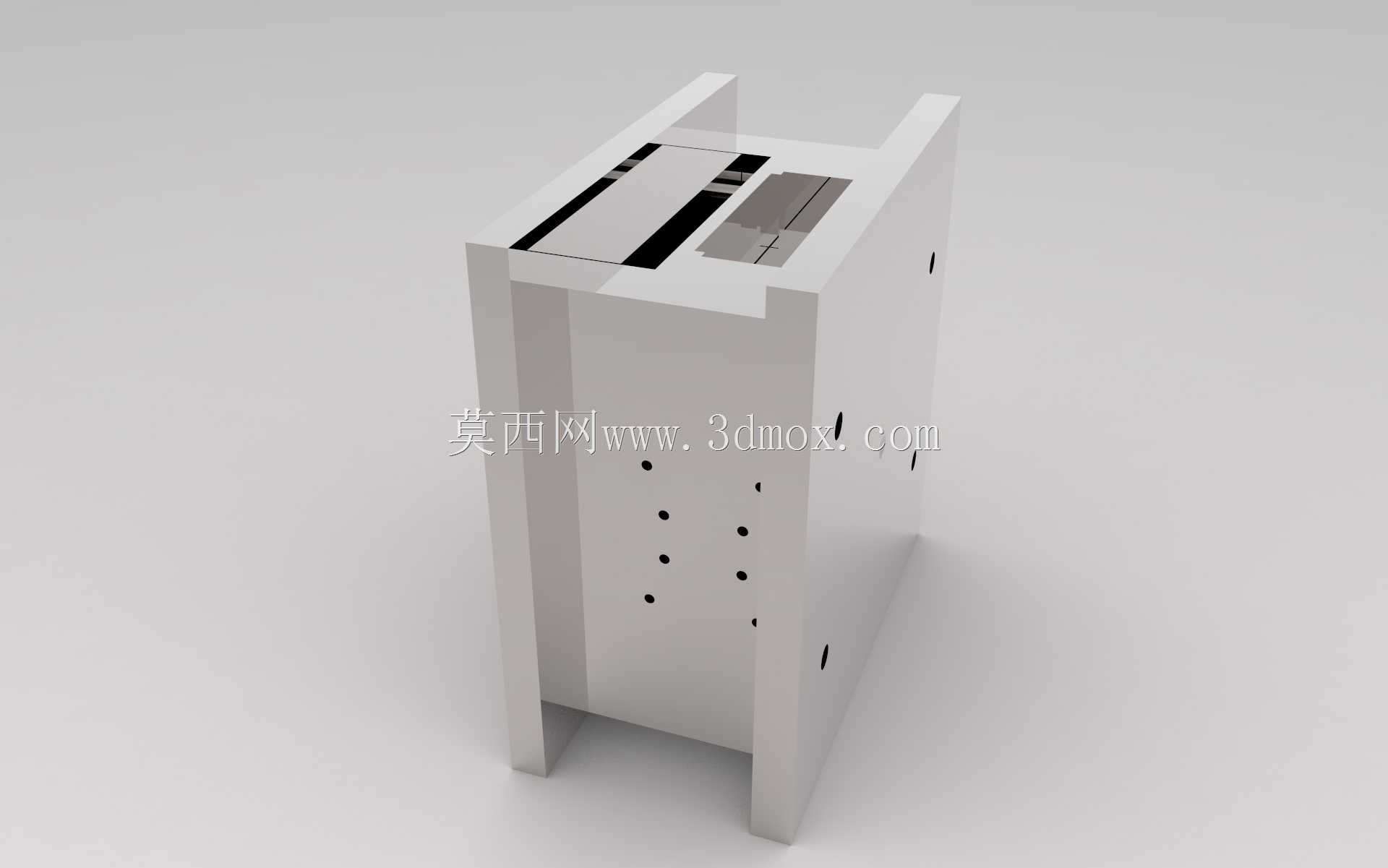

量产场景下杯形薄壁件的注塑成型常遇到侧壁粘模、顶出变形、冷却不均导致的成型周期过长问题，这套四腔结构的设计恰好针对这些现场痛点做了针对性的结构取舍。侧向抽芯的滑块采用双斜导柱驱动布局，避开了单导柱受力偏载导致的滑块研配卡滞隐患，滑块与模框的配合面预留了0.02mm的研配余量，适配加工时的线切割形变公差，合模时滑块的锁紧面直接贴合定模镶块的承压台，无需额外添加挤紧块就能承受注塑时的型腔内压，减少了装配时的配磨工作量。四个独立的顶杆对应每个型腔的杯底环形受力区，顶杆端面与型腔面的齐平度公差控制在0.01mm以内，避免顶出时在杯底留下凸起痕迹影响外观，顶出板的导柱导套配合间隙选了H7/e6的滑动公差，长期往复运行也不会出现顶杆偏磨卡滞的问题。冷却水道直接贴近杯形型腔的侧壁布置，水道距离型腔壁的距离统一控制在12mm，进出水口采用快插接头的标准接口，接模温机时无需额外加工转接件，四个型腔的水道长度完全一致，保证每个模腔的冷却速率均匀，不会出现个别型腔件冷却不足粘模的情况。流道采用平衡式布置，从主浇道到每个型腔的浇口距离完全相等，注塑时四个型腔的充模时间差控制在0.1s以内，避免了多腔模常见的个别型腔充模不足、飞边过多的问题，浇口选在了杯底边缘的隐蔽位置，成型后去除浇口不会在杯身可见面留下痕迹。整套结构的零件拆分充分考虑了加工便利性，所有镶块都采用标准模架的安装尺寸，无需定制非标模架就能完成装配，易损的浇口套、顶杆都选用标准件，后期维护更换时无需单独加工配件，大幅降低量产时的维护成本。
