动力电池模组精密自动焊接设备

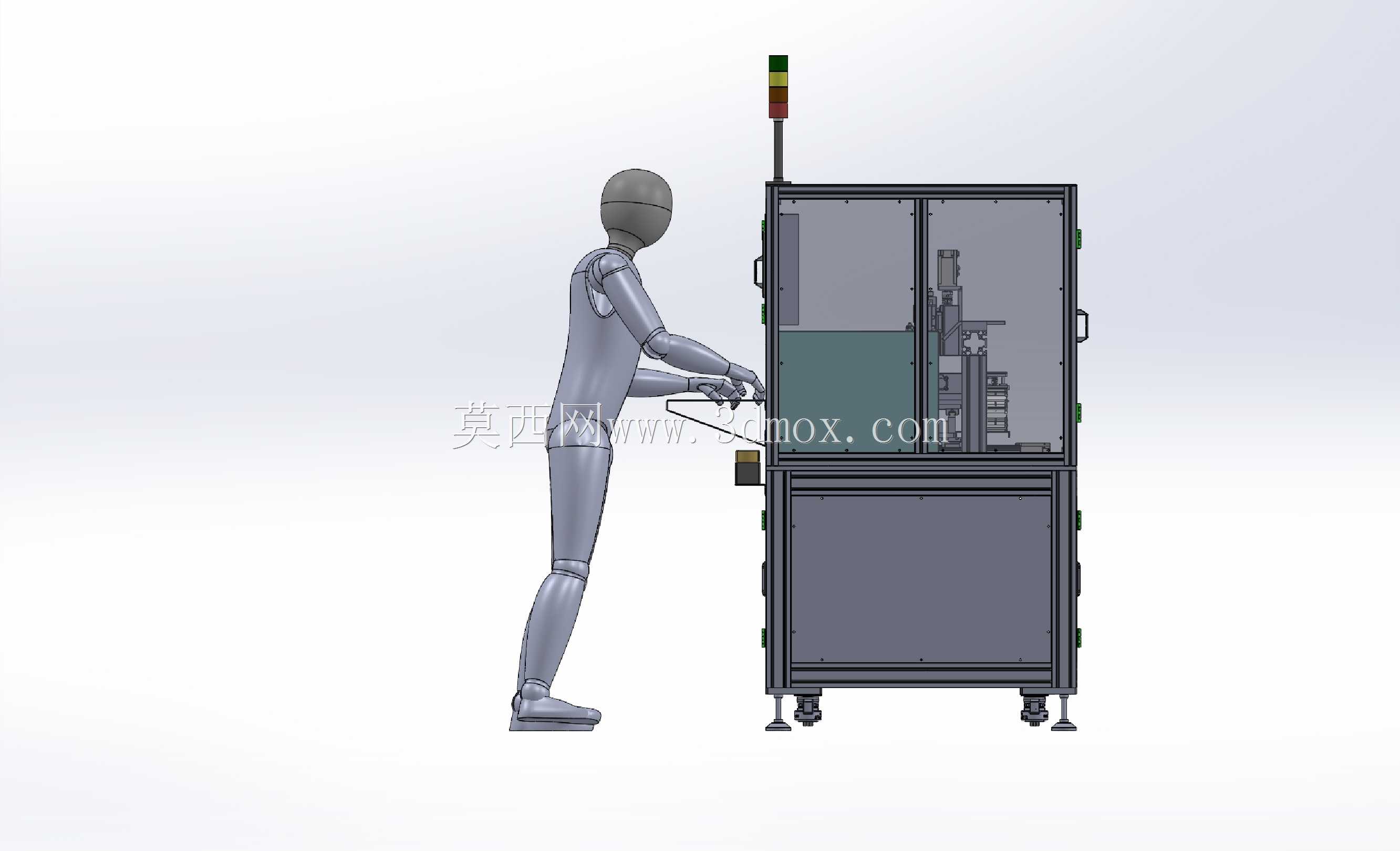

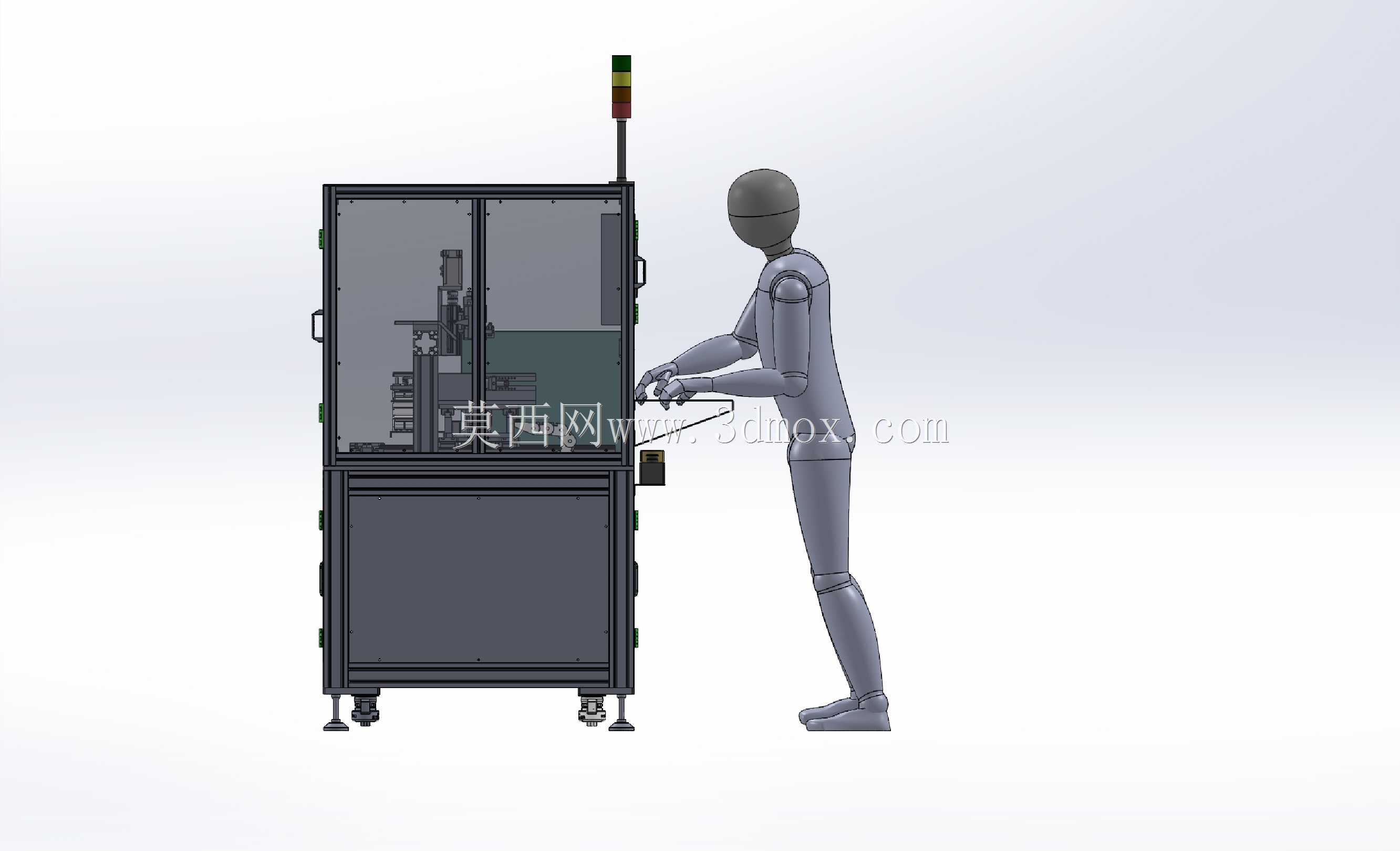

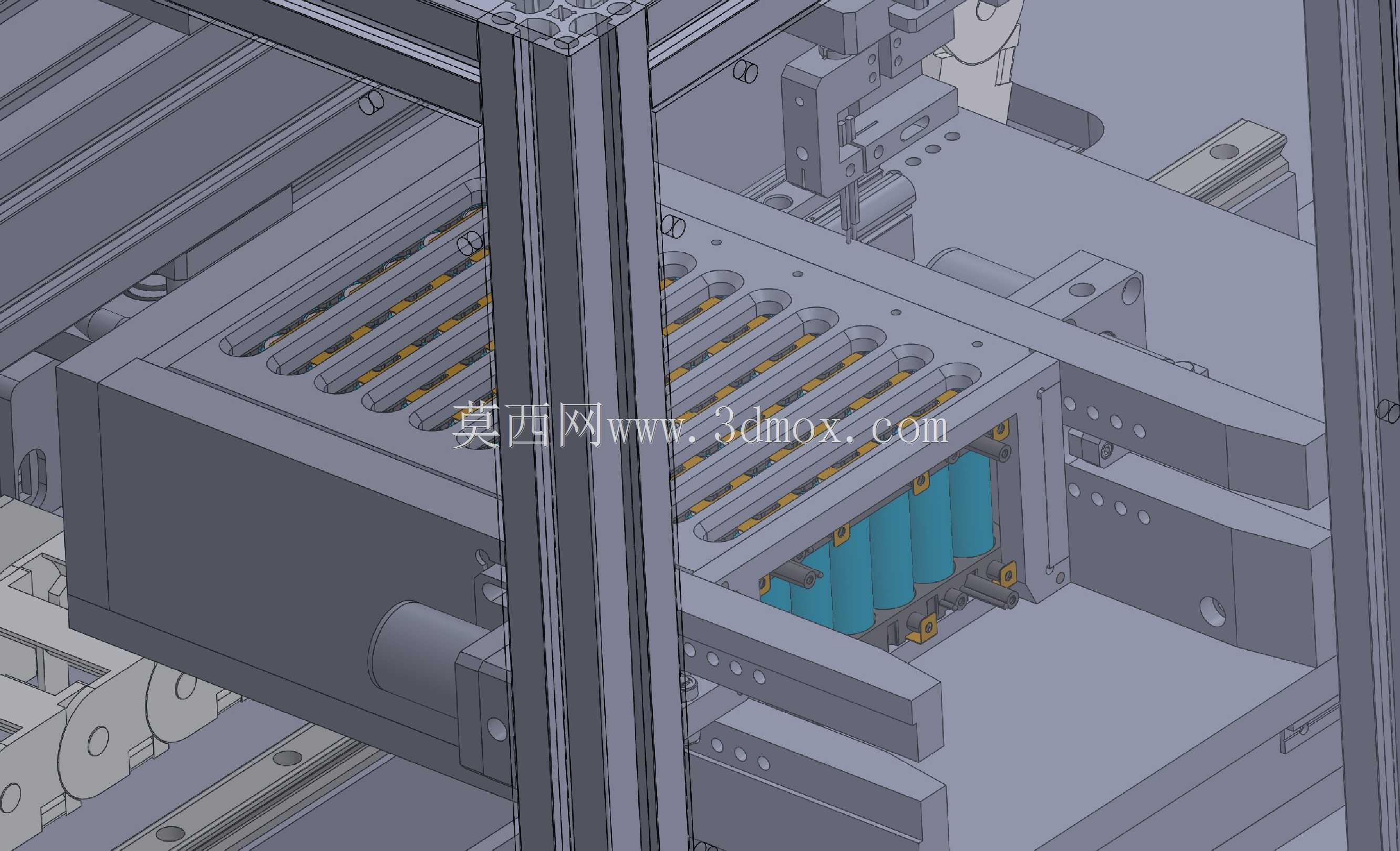

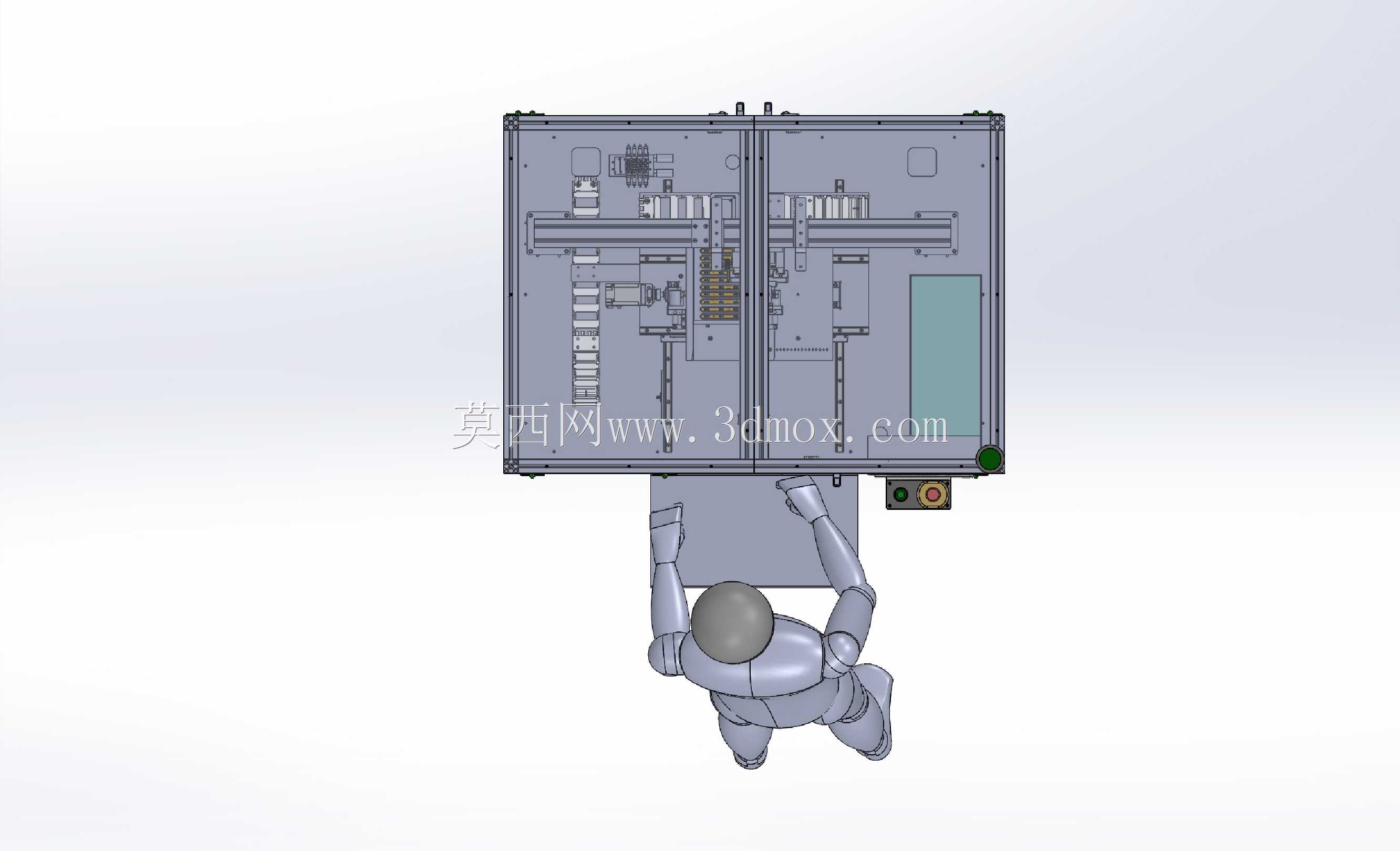

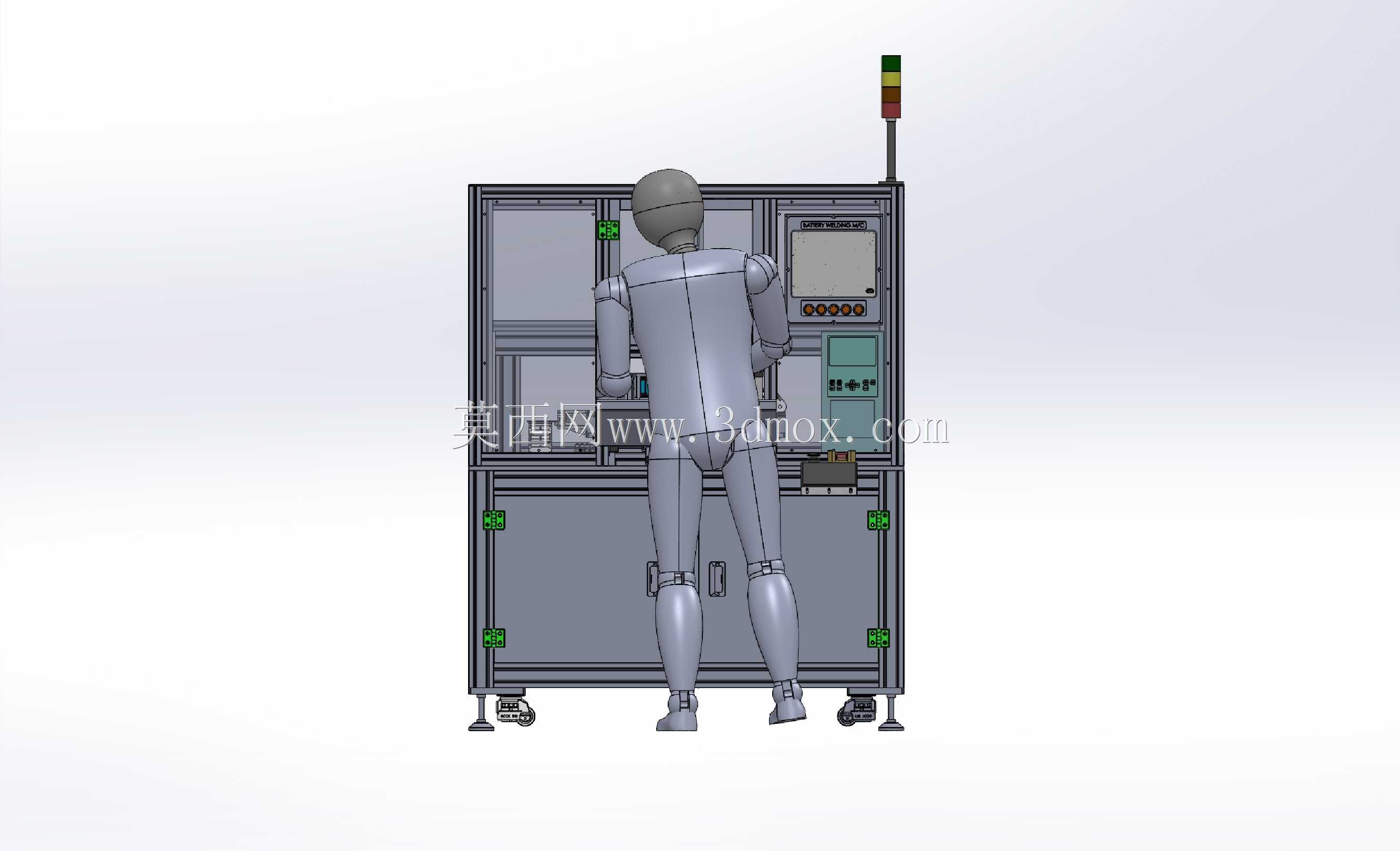

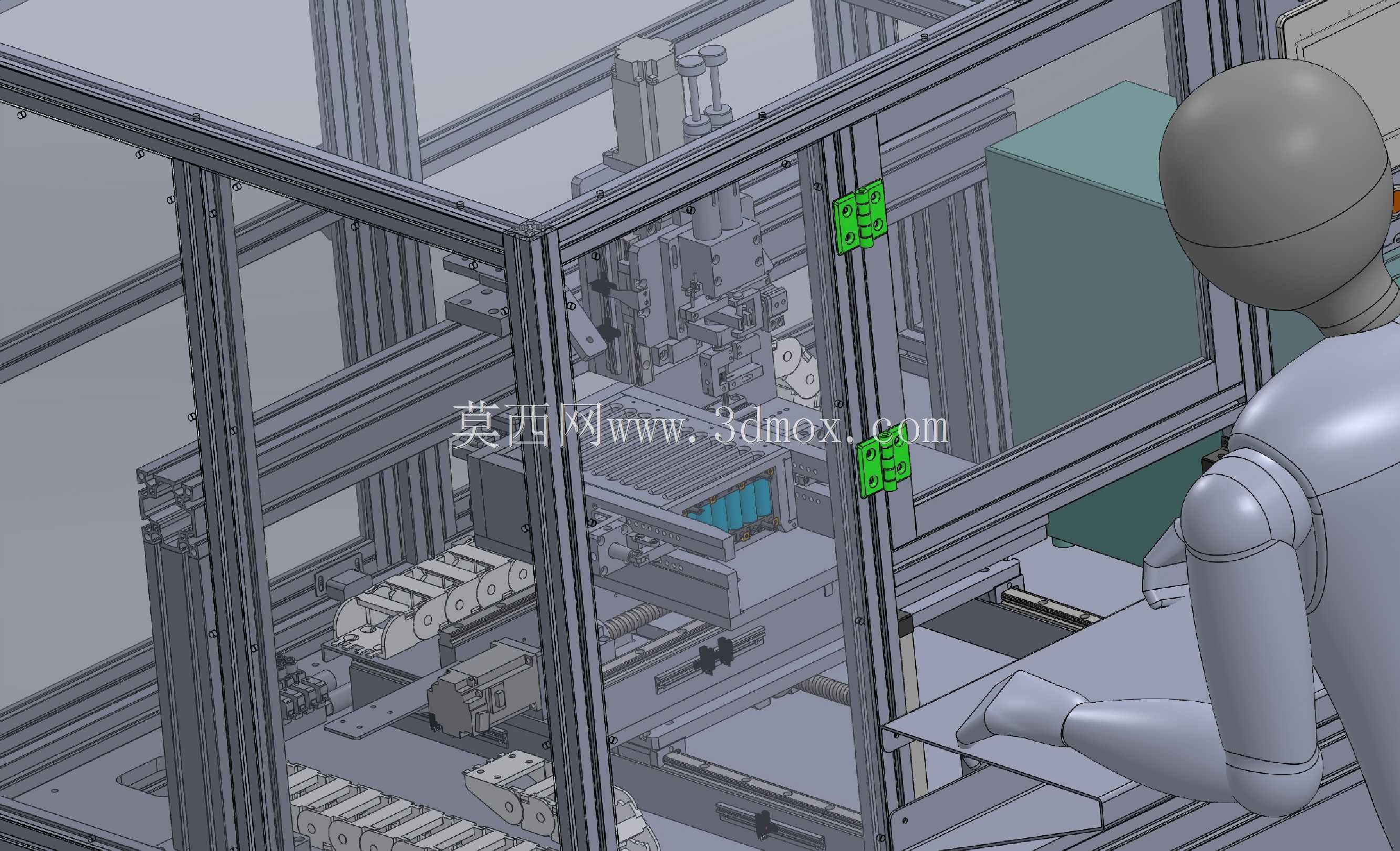

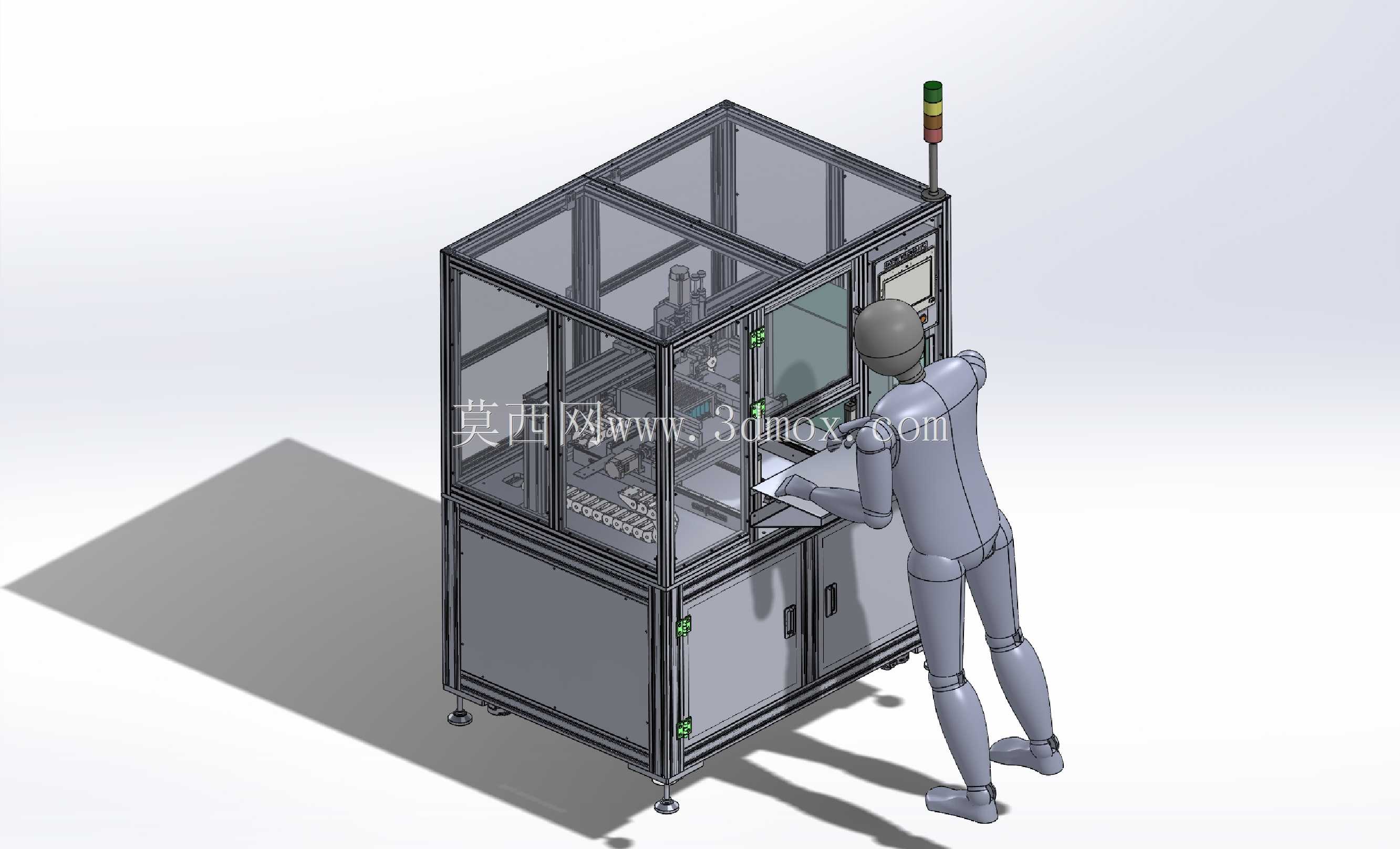

动力电池模组焊接工序长期存在焊渣飞溅防护不足、人工上下料对位偏差大、多工位节拍协同难的痛点，这套设备的结构设计完全围绕产线实际加工适配需求打磨，没有冗余的装饰性结构。机架采用欧标4040铝型材拼接，型材槽口内嵌的密封条直接卡接透明亚克力防护板，不用额外打胶固定，后期更换被焊渣灼花的面板时，松开型材端盖的锁紧件就能直接抽出板材，比传统焊接机架的钢板护罩维护效率提升近六成。设备正面预留的操作工位高度刚好匹配产线作业人员的站立操作区间，操作台面边缘做了15度的下倾斜角，掉落的焊渣、电池极耳废料会顺着斜面滑入下方的抽拉式废料盒，不会在台面积攒卡滞送料轨道。顶部的三色警示灯安装位置避开了防护门的开合轨迹，灯柱底部做了快插接头设计，现场维护时不用拆开机架内部走线就能直接更换灯体。焊接工位的工装夹具定位块采用可换式镶件设计，针对不同规格的电池模组，只需要更换对应厚度的定位镶件就能快速切换生产型号，不用重新调整整个夹具的安装基准，镶件和夹具本体的配合公差控制在0.02mm以内，既保证焊接对位精度，又能避免长期受焊渣高温影响出现粘连拆卸困难的问题。设备下半部分的电气柜和上半部分的焊接作业区做了完全的物理隔断，隔断层填充了防火隔热棉，焊接产生的高温不会传导到电气仓导致元器件加速老化，电气柜的散热孔开在侧面下部，配合顶部的排风槽形成自然对流，不用额外加装散热风扇就能满足仓内温度控制要求，减少了易损件的维护成本。防护门的开合处装了磁感应安全开关，门体打开超过2cm时设备会自动切断焊接回路的高压供电，避免作业人员误触焊头引发安全事故，开关的安装位置藏在型材槽内部，不会被焊渣飞溅磕碰损坏。送料轨道的侧边做了可调节的导向条，导向条上的长圆孔设计允许根据电池模组的宽度调整夹持间距，调整时只需要松开两个锁紧螺母就能滑动定位，不用拆卸整条轨道，适配小批量多型号的电池生产需求。设备底部的脚轮搭配可调支撑脚，移动时降下脚轮就能推移到产线对应位置，就位后升起支撑脚调平设备，脚轮的承载力单只达到80kg，完全满足整台设备加上满载电池模组的承重需求，不会出现长期受压变形的问题。
