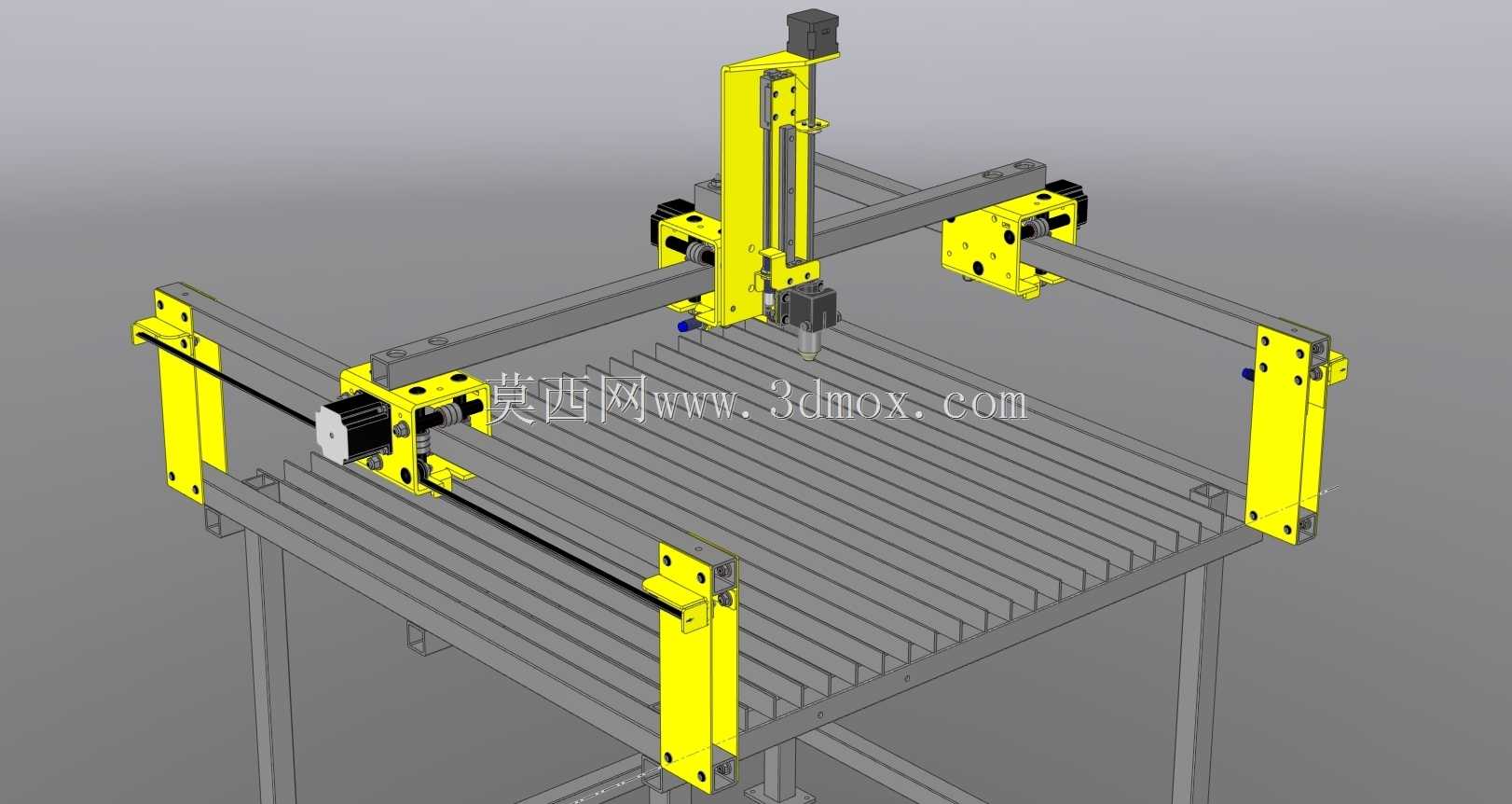

低成本轻型等离子切割作业工作台

现场等离子切割作业常遇到机架成本过高、小批量加工回本周期长的痛点，这款轻型工作台完全围绕加工适配逻辑做结构取舍，没有照搬工业级重型切割台的冗余设计。机架主体直接采用常规钢管搭建，省去了定制重型铸铝横梁的开模成本，Y轴和Z轴的线性轨道直接借用市面通用标准件，不用单独定制非标导轨，采购周期能压缩七成以上。传动部分没有选用高精度滚珠丝杠，而是用同步带搭配常规步进电机，针对等离子切割的精度需求完全够用，毕竟等离子割缝本身就有1mm左右的宽度，过高的传动精度属于性能浪费，反而会拉高整体造价。Z轴的容差设计特意留了足够的浮动空间，搭配割炬高度控制模块，能自动适配切割过程中板材的轻微形变，不用像高精度机床那样反复校准台面平面度，现场加工时哪怕台面有轻微磕碰凹陷，也不会出现割不透或者撞枪的问题。安装孔位全部做了通用化设计，608轴承、T型螺母这些标准件直接能在本地五金店采购替换，不用等厂家发专用配件，哪怕是小作坊自己攒装，只要有普通手电钻和内六角扳手就能完成整机组装，不需要专用工装。第四轴的预留安装位直接兼容市面常见的NEMA23步进电机，后期要升级管材切割功能不用重新打孔改机架，直接加装旋转夹头就能实现圆管、方管的开槽切割。台面采用栅格结构，切割产生的熔渣能直接漏到下方的接渣水箱，不用频繁清理台面积渣，栅格条用普通扁钢制作，磨损后直接替换单根就行，不用整体更换台面。电气部分的安装位预留了通用控制器的安装空间，不管是开源控制板还是商用等离子控制系统都能直接固定，不用额外切割钣金做安装支架。整机所有受力点都做了加厚处理，非受力部位则尽量简化结构，整体重量不到工业级切割台的三分之一，两个人就能轻松搬运，适合小型加工门店、个人DIY工坊这类场地经常调整、加工批量不大的使用场景，哪怕是新手第一次接触这类设备，对照结构也能快速完成调试，不用花大量时间学习复杂的机床校准流程。
