自行车三角摇臂焊接结构三维设计

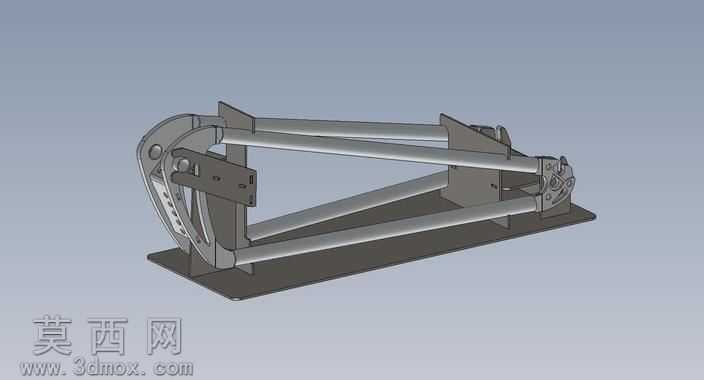

本作品为自行车配套的摇臂焊接结构三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整体装配基准的搭建，再逐一拆分各杆件、连接端头的独立零件，最终通过装配约束完成整体结构的拼接，确保各部件之间的配合公差符合自行车零部件的装配要求。模型渲染阶段采用金属哑光材质模拟铝合金管材的表面质感，对焊接连接区域做了细微的材质区分，还原焊接后金属表面的细微纹理差异，端头的卡接结构、安装孔位都做了精细化的倒角处理，避免模型出现尖锐棱角不符合实际加工工艺的问题。结构设计上采用经典的三角稳定构型，三根平行排布的主支撑管材通过两端的连接端头固定，前端设置卡勾结构用于配合车架的快拆安装位，后端集成了带安装孔的连接耳片，用于连接后轮轴与减震组件，整体受力路径经过合理规划，骑行过程中产生的载荷可以通过三根管材均匀分散到两端连接结构上，避免局部应力集中导致的结构失效。建模过程中对每一处焊接接缝都做了贴合实际工艺的处理，没有出现悬空的焊缝或者错位的连接面，所有管材的壁厚都按照常规自行车车架的管材参数设置，端头的连接结构预留了足够的安装间隙，既保证装配时的便利性，也避免使用过程中出现部件晃动的问题。模型还配套制作了对应的焊接表，清晰标注每一处焊接位置的工艺要求，方便后续加工环节直接参考使用，整体结构兼顾了轻量化与结构强度，能够满足自行车、三轮车等非机动代步工具的后摇臂使用需求，各零件的特征参数都保留了可编辑属性，方便后续根据不同车型的尺寸要求做参数化调整，适配不同规格的代步车车架改装与设计需求。
