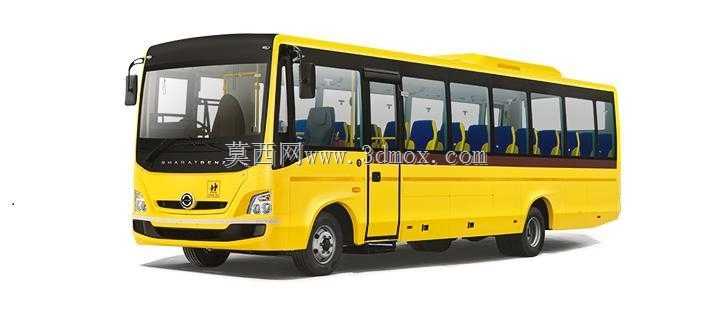

黄色小型校车外观结构三维数模

校车的曲面外蒙皮加工一直是小批量定制车型的痛点，常规等厚板材冷弯成型时，前围与侧围的过渡圆角处极易出现应力集中导致的橘皮褶皱，尤其是这款短轴距小巴改型的校车，A柱倾斜角度比常规公交更大，前风挡下沿的内凹弧面如果直接按理论曲面下料，折弯后会和前围骨架的贴合面出现1.2mm以上的间隙，后续打胶密封时很容易出现漏水隐患。数模里把前围蒙皮的曲面做了0.8mm的预变形补偿，沿着A柱走向的曲率变化做了渐变式的厚度预留，靠近风挡边框的位置局部加厚0.3mm，抵消折弯时的材料拉伸减薄，实际冲压成型后和骨架的贴合公差能控制在0.3mm以内，不用后续大量敲修找平。

侧围的乘客窗边框做了内嵌式的止口设计，不是常规的外贴式窗框，数模里把止口的翻边高度统一设为12mm，翻边圆角R2，既可以给玻璃安装预留足够的打胶空间，又能避免雨水顺着玻璃缝隙直接流进车身内部。车门处的铰链安装面做了局部的凸台加强，凸台高出蒙皮2mm，安装时不用额外加垫片调整车门间隙，铰链螺栓的穿入方向也做了倾斜设计，后期维护时不用拆侧围内饰板就能直接拧动螺栓。

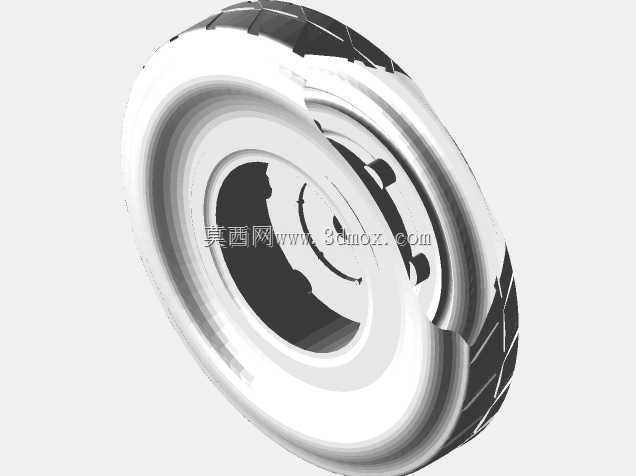

车内的座椅安装孔位全部和地板骨架的横梁位置对齐，没有出现孔位落在地板夹层空腔里的情况，每个安装孔周围都做了直径60mm的加强筋，避免长期载人颠簸后地板出现局部凹陷。轮胎的轮拱罩曲面和轮胎跳动的极限间隙留了25mm，就算是冬季装防滑链也不会出现刮蹭，轮拱内侧还做了小角度的导水斜面，雨天行驶时溅进去的泥水会顺着斜面流到车外的排水槽，不会积存在轮拱内部腐蚀钣金。

后围的应急门边框做了整圈的密封胶条卡槽，卡槽的深度比常规车门深2mm，胶条压缩量控制在30%，关上门之后就算用高压水枪直冲也不会渗水。车顶的空调安装基座做了下沉式设计，基座边缘比周围车顶低5mm，周围有一圈完整的导水槽，空调冷凝水会顺着导水槽流到车尾的排水口，不会顺着车顶流到侧窗玻璃上留下水渍。
