小型休闲游艇船体结构有限元仿真分析

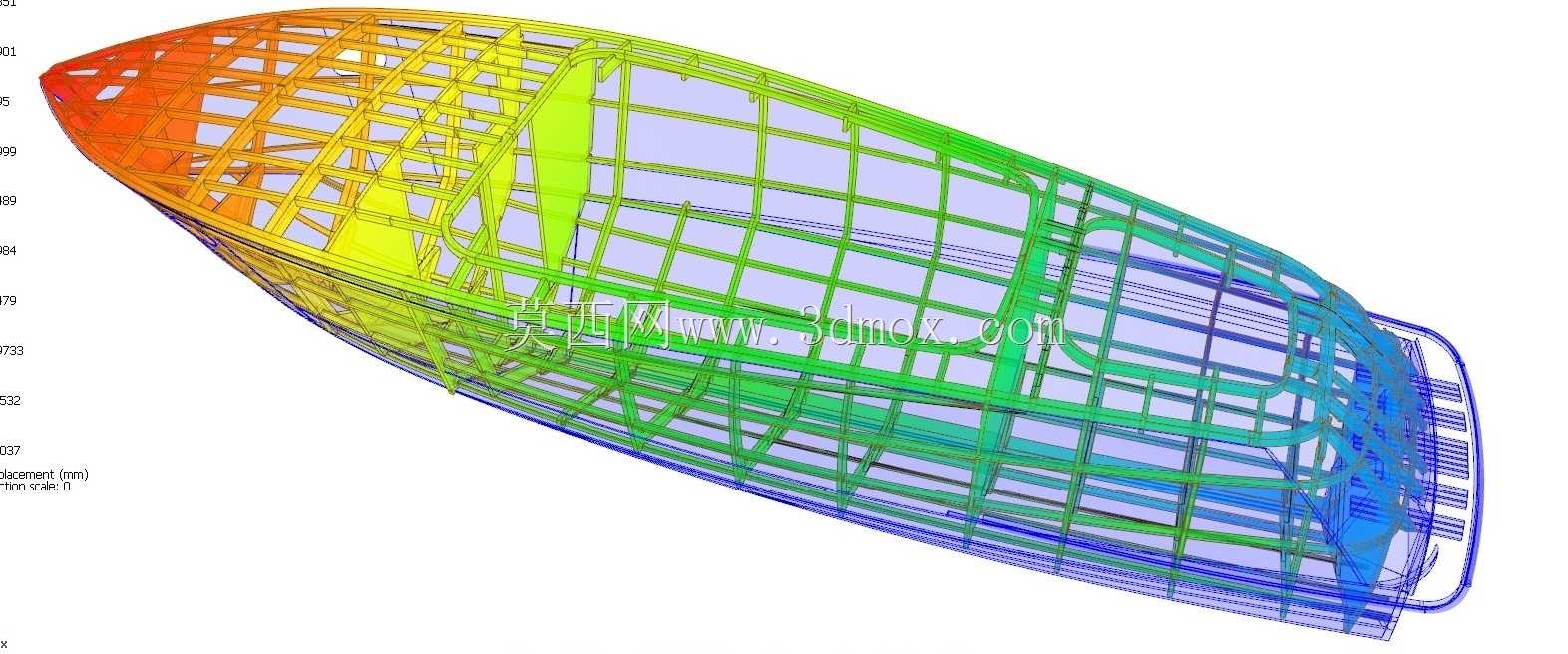

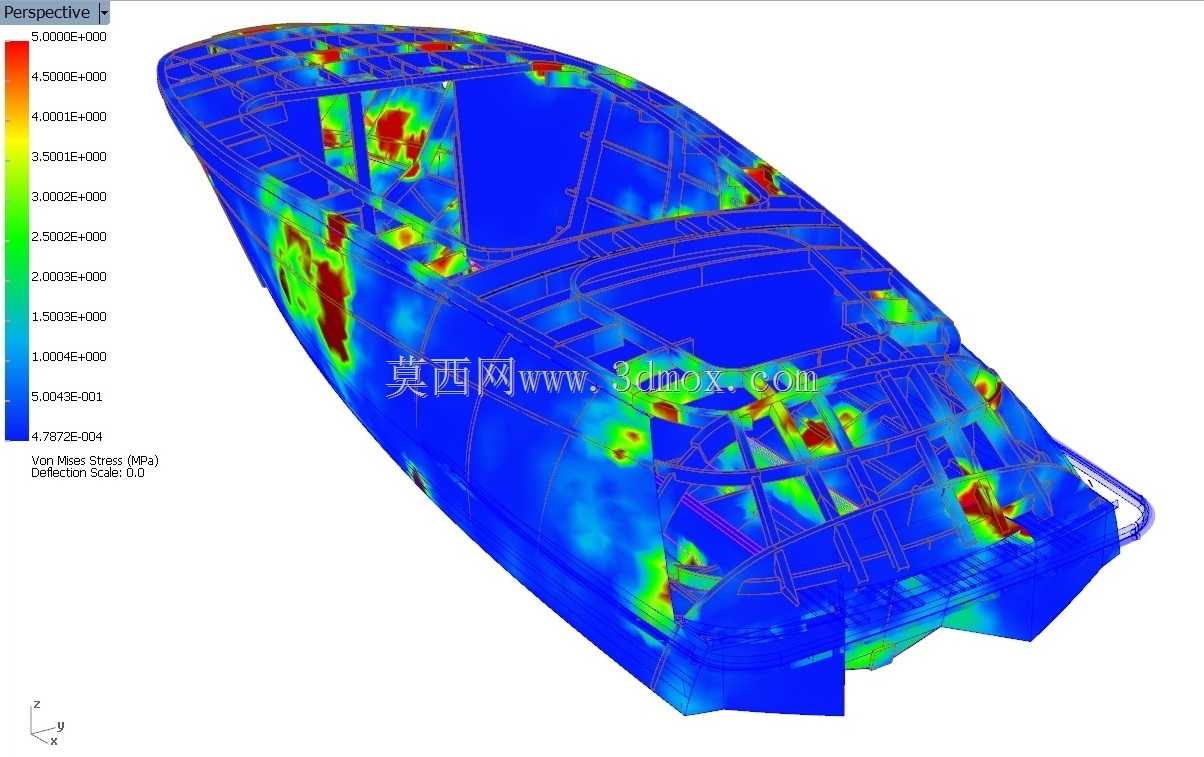

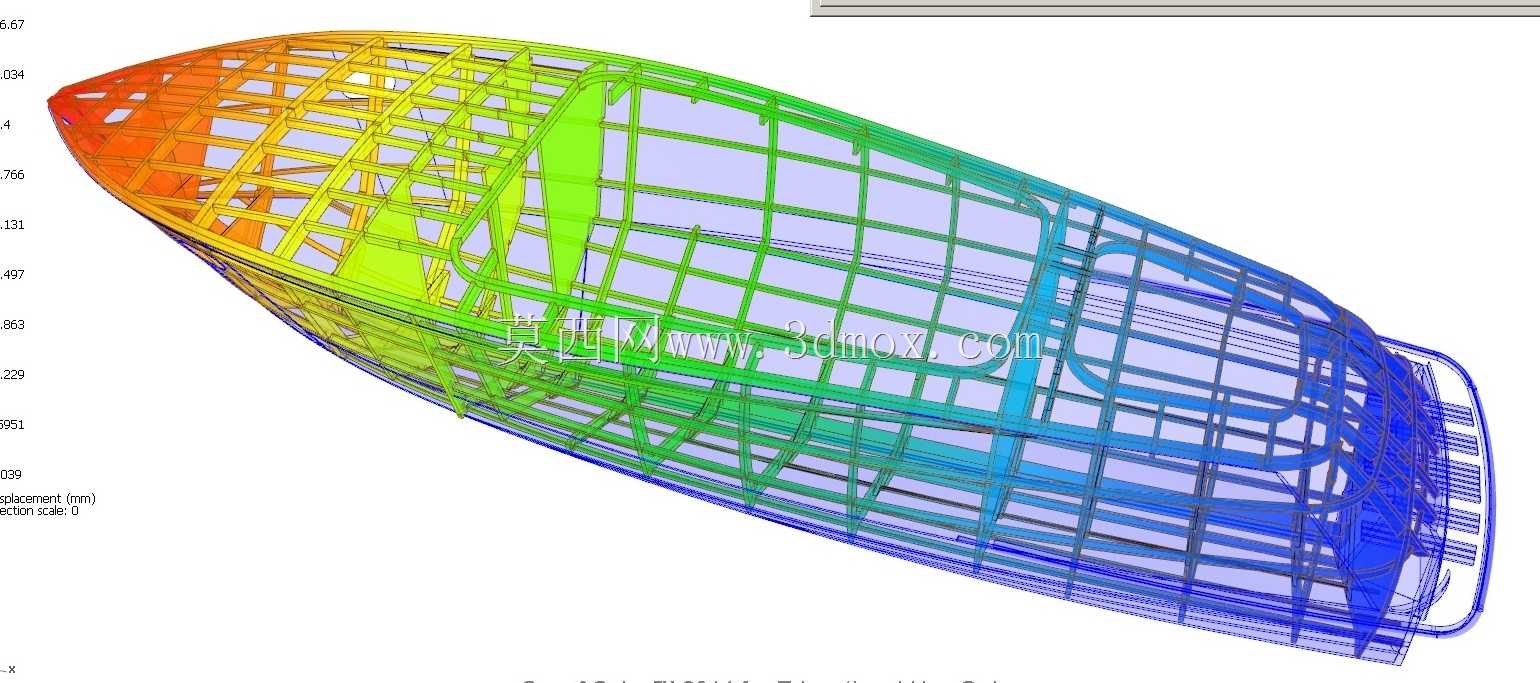

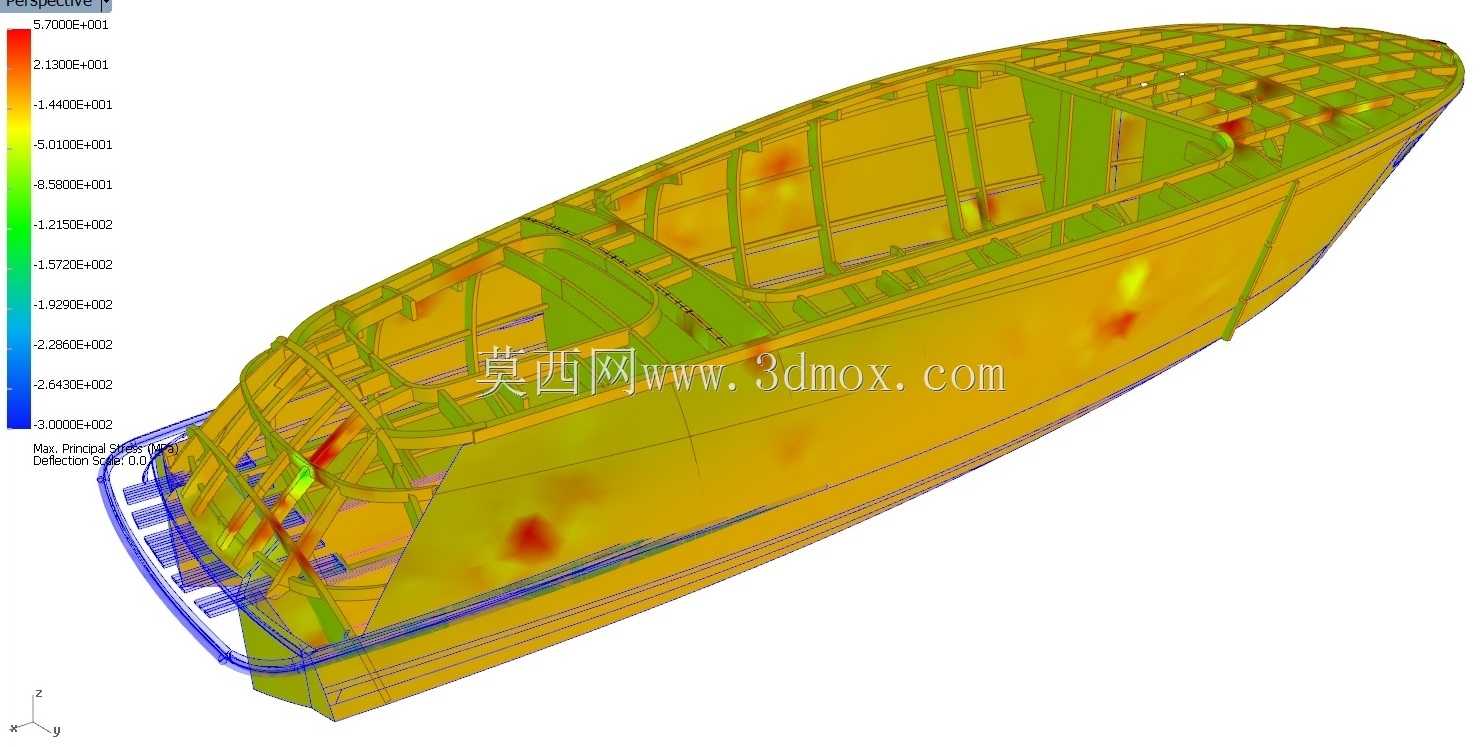

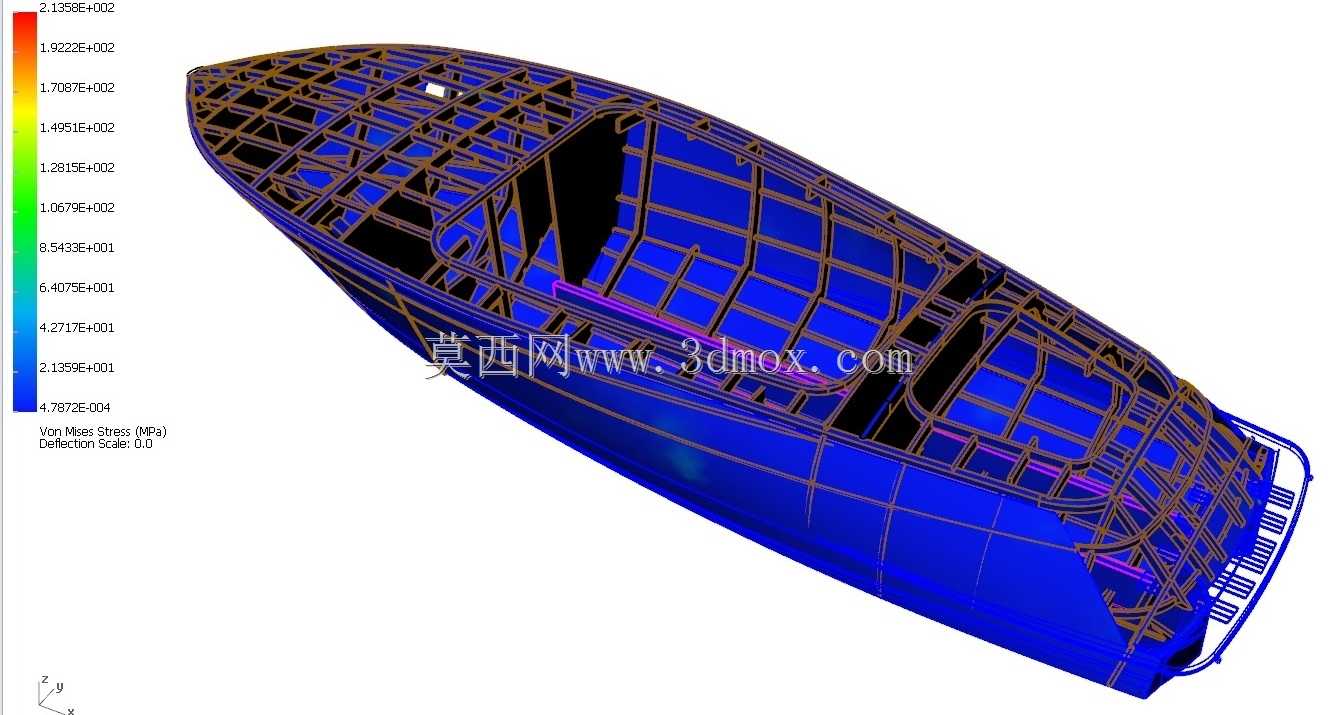

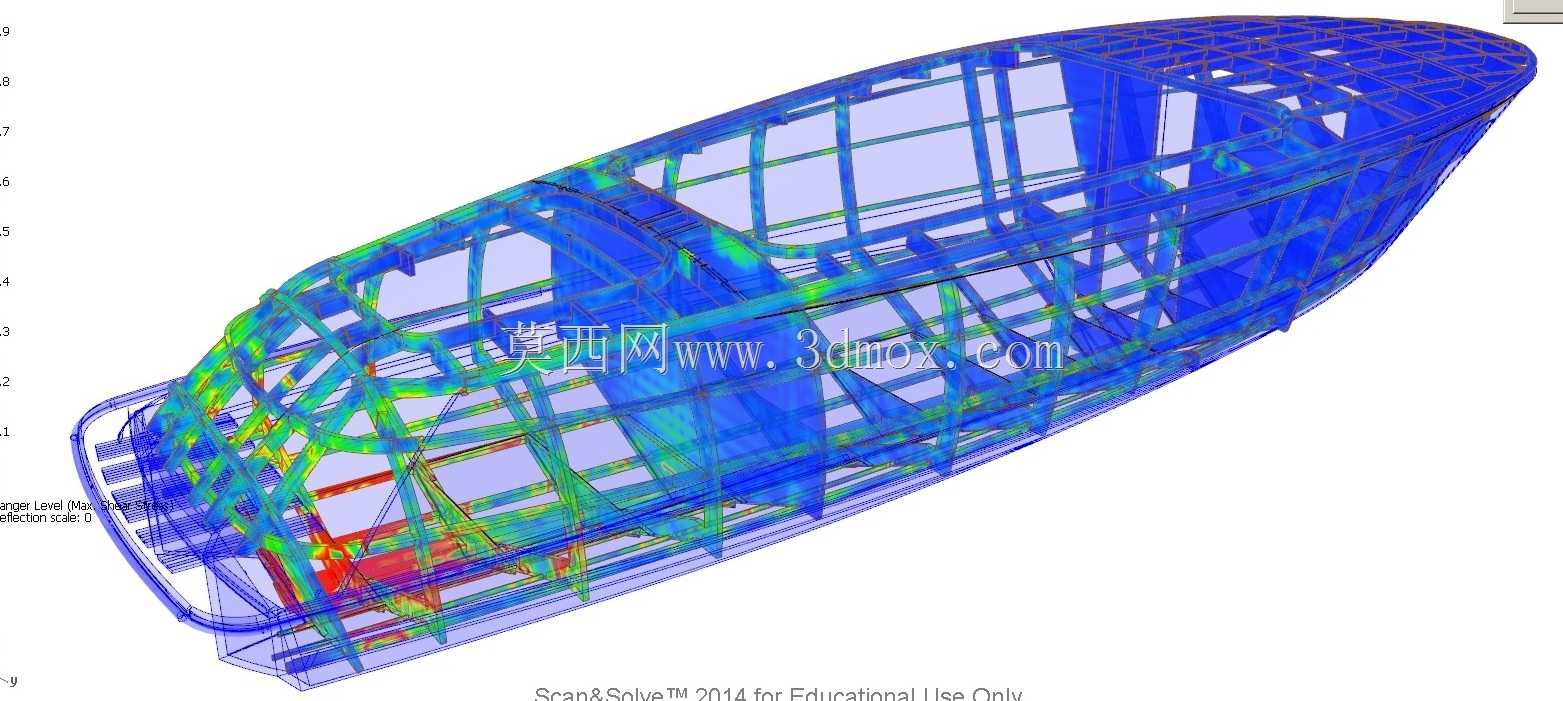

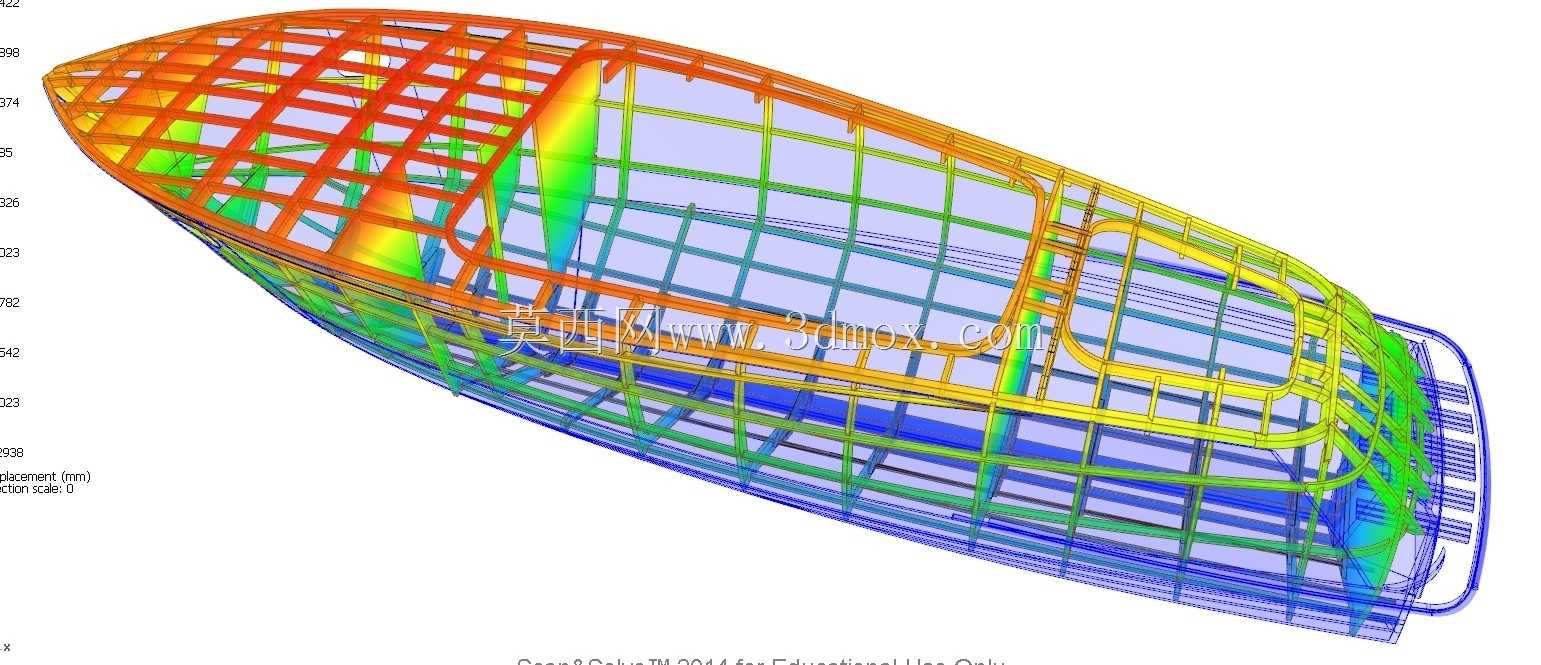

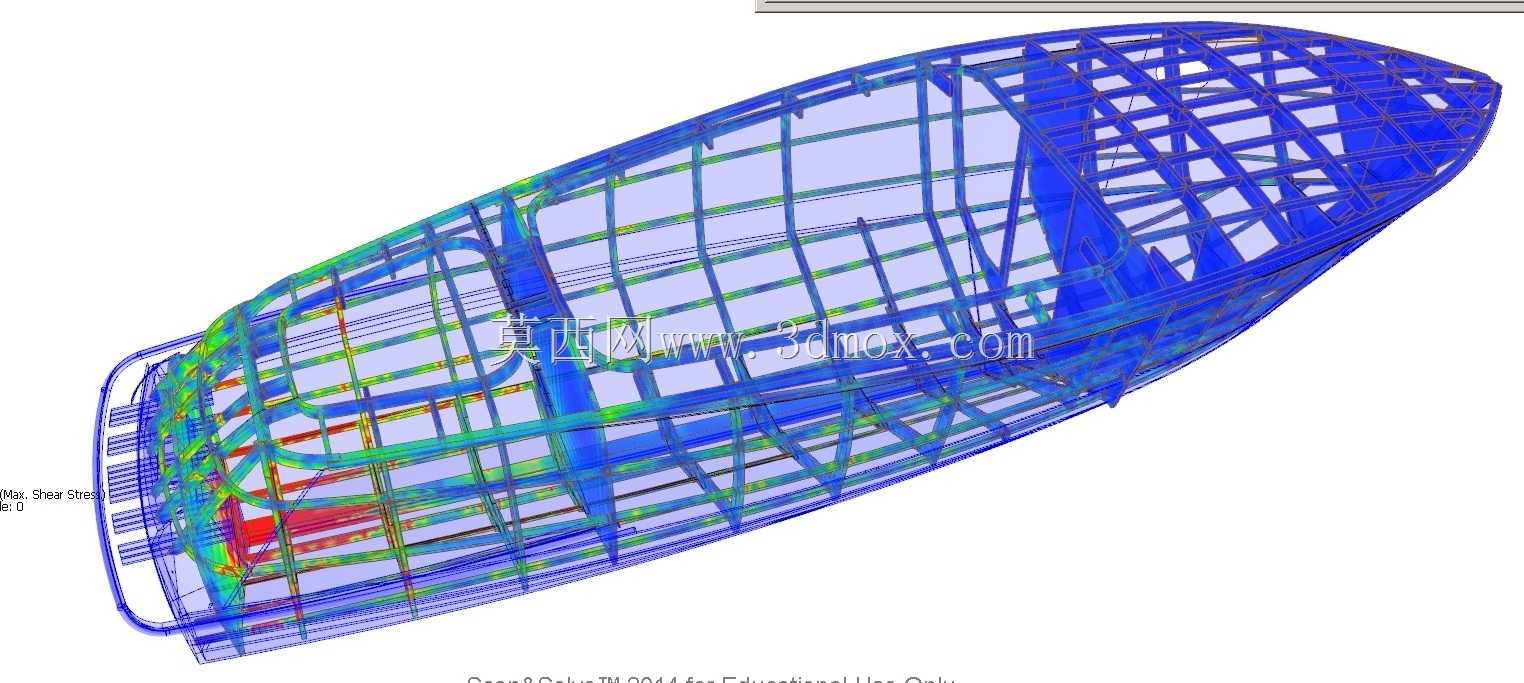

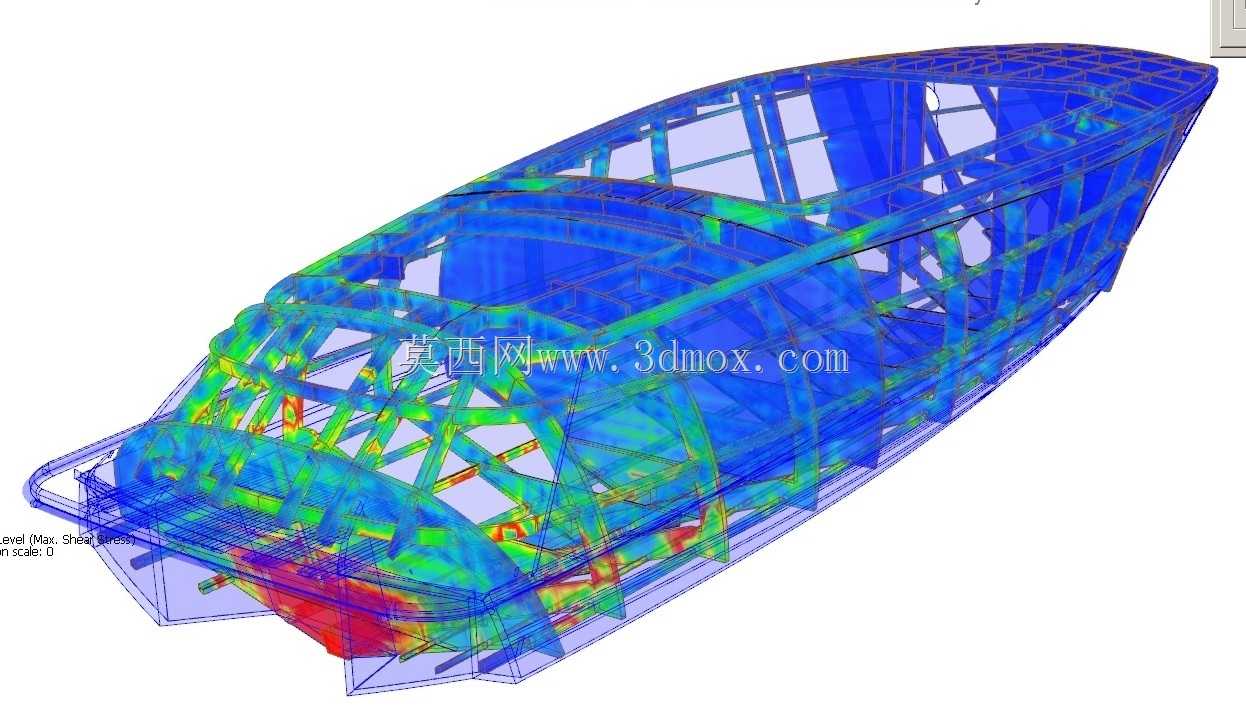

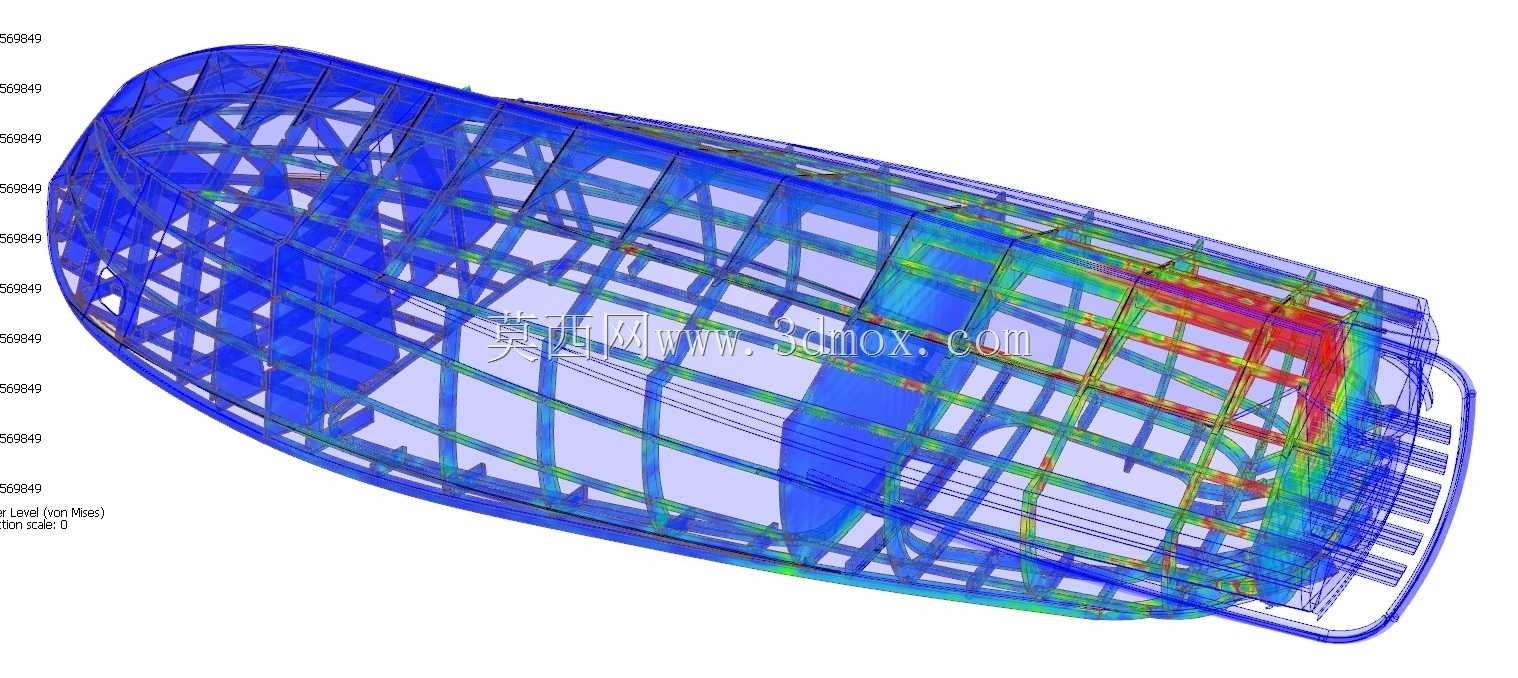

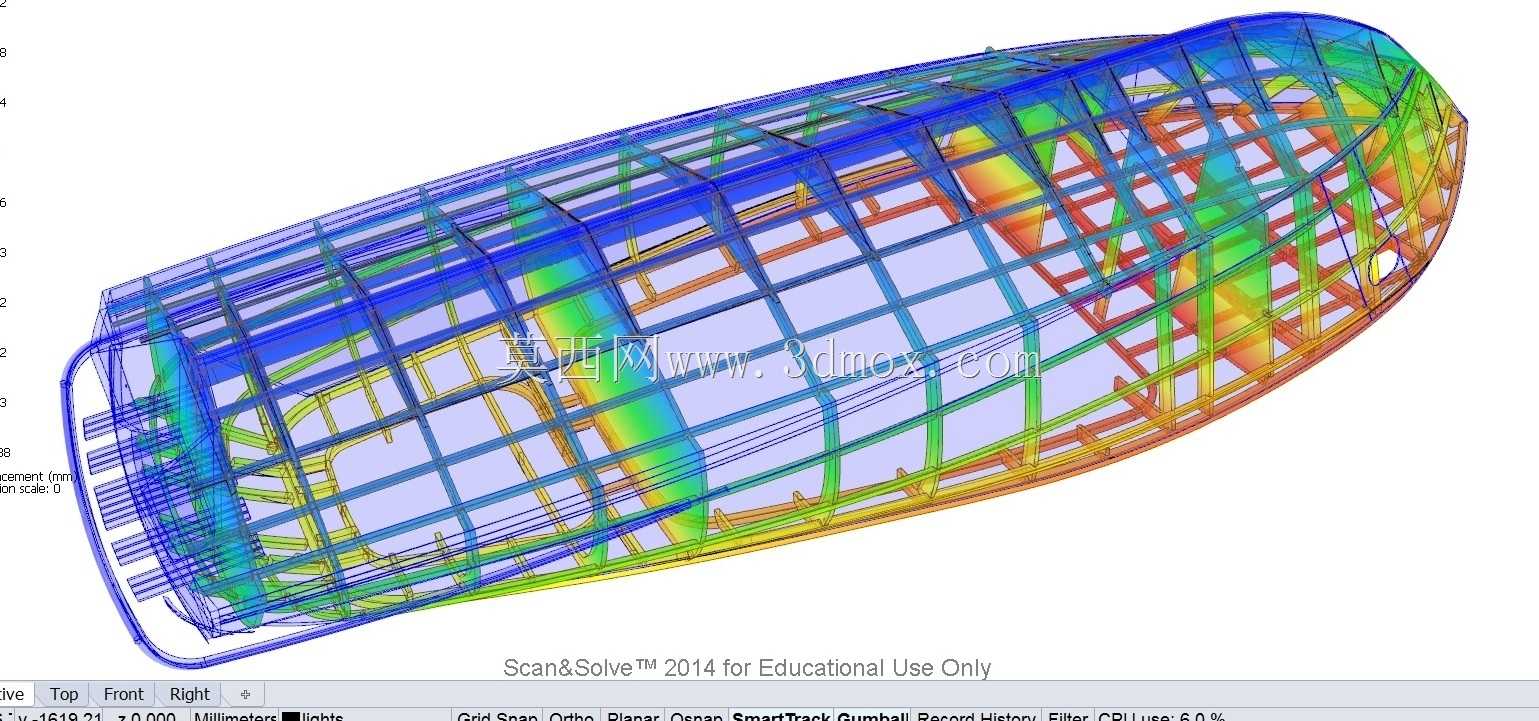

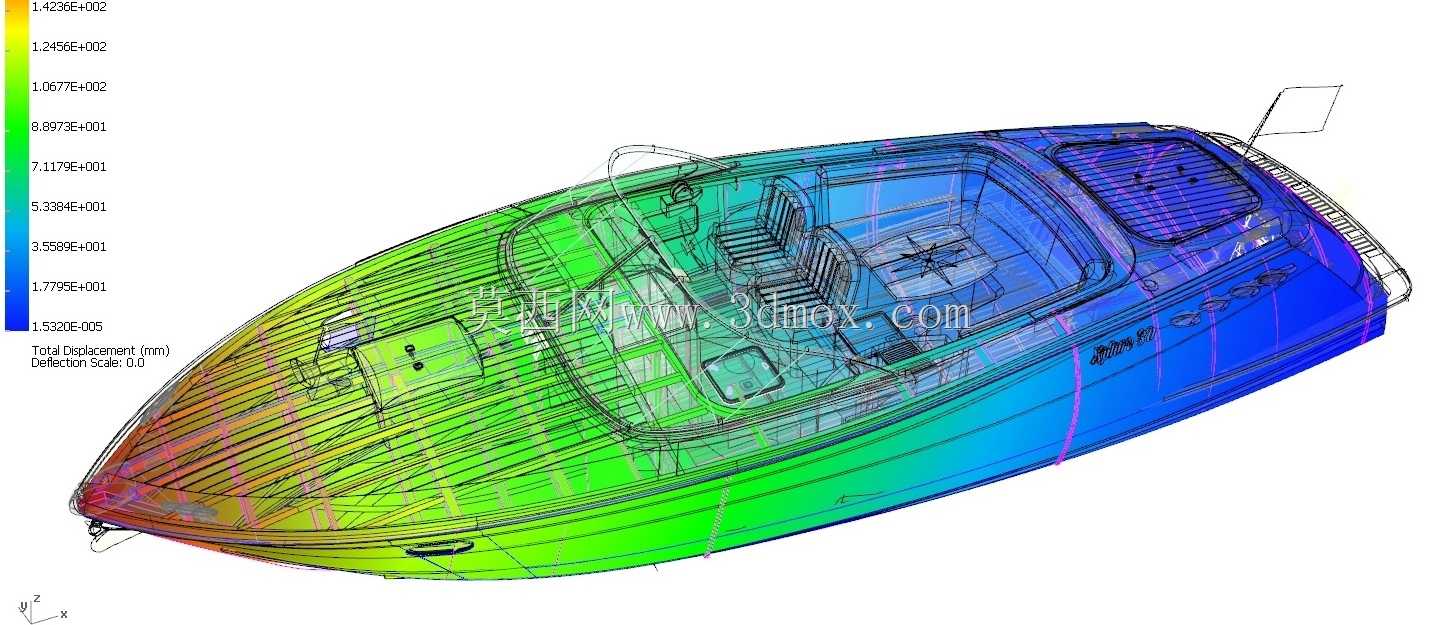

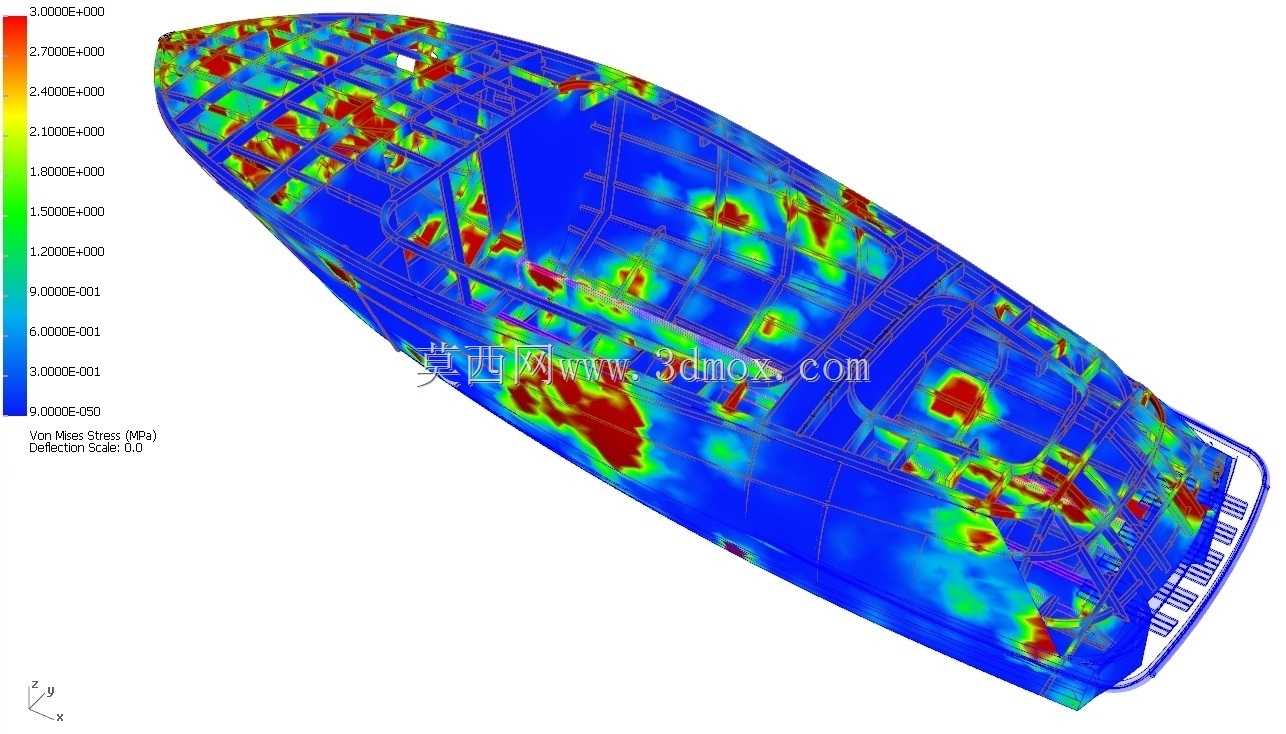

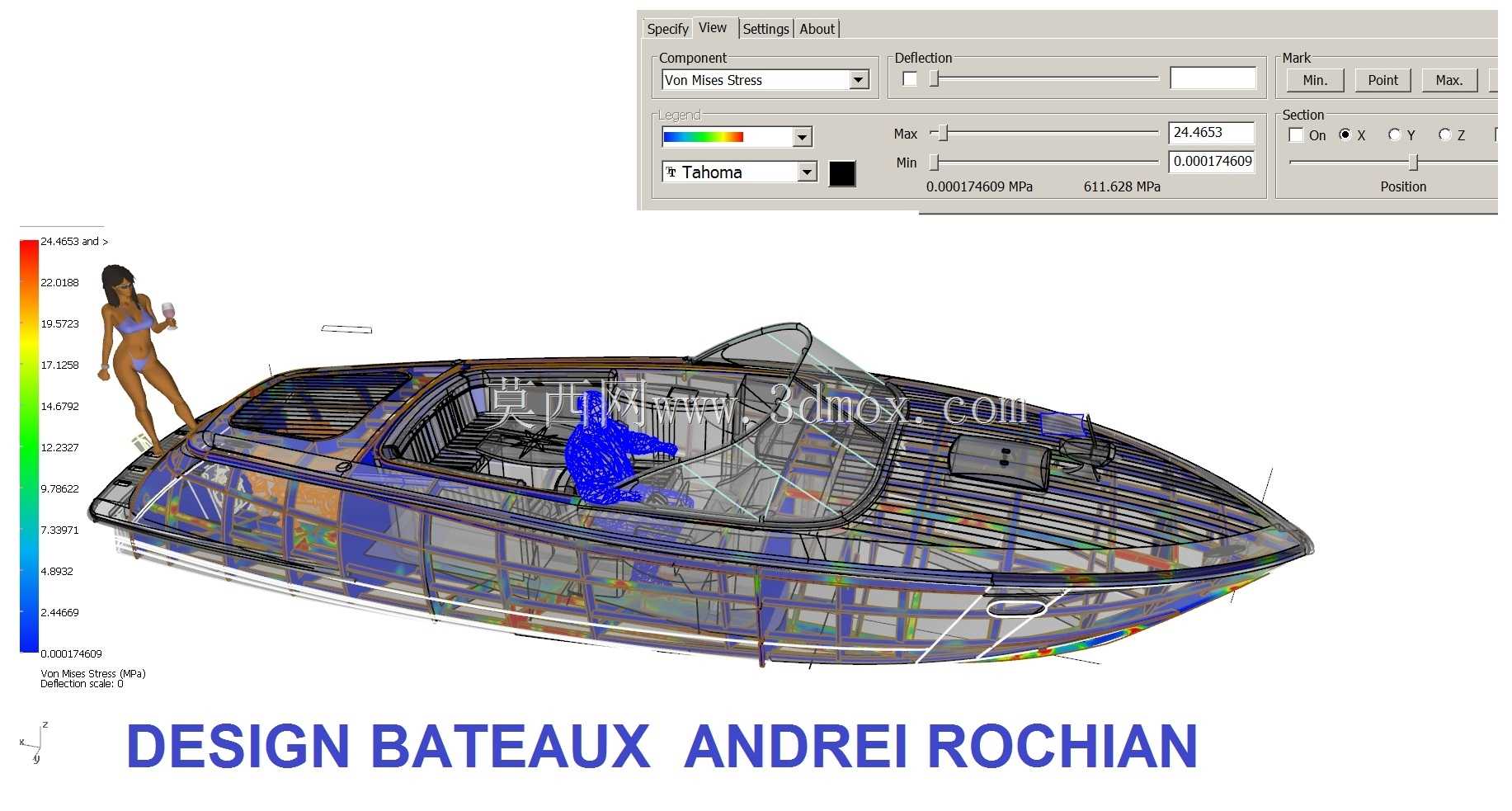

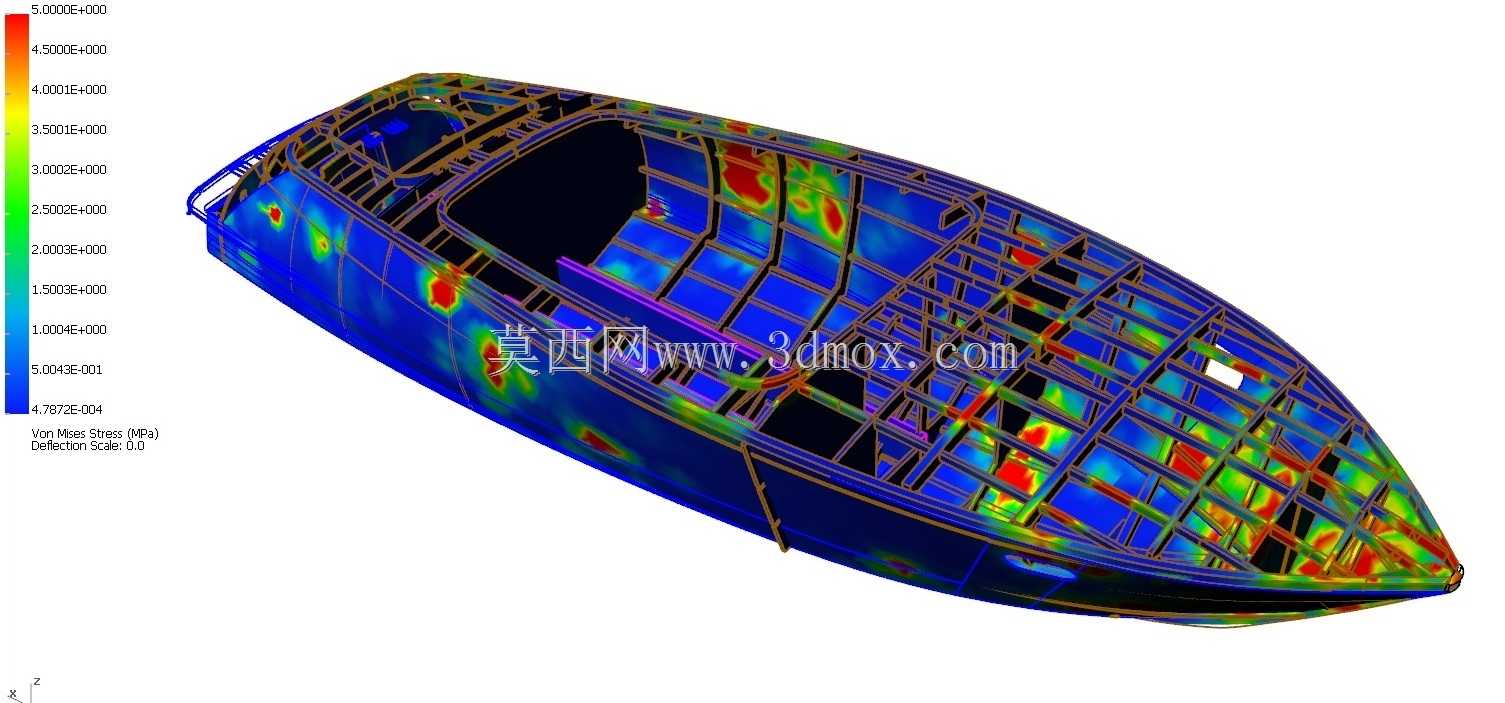

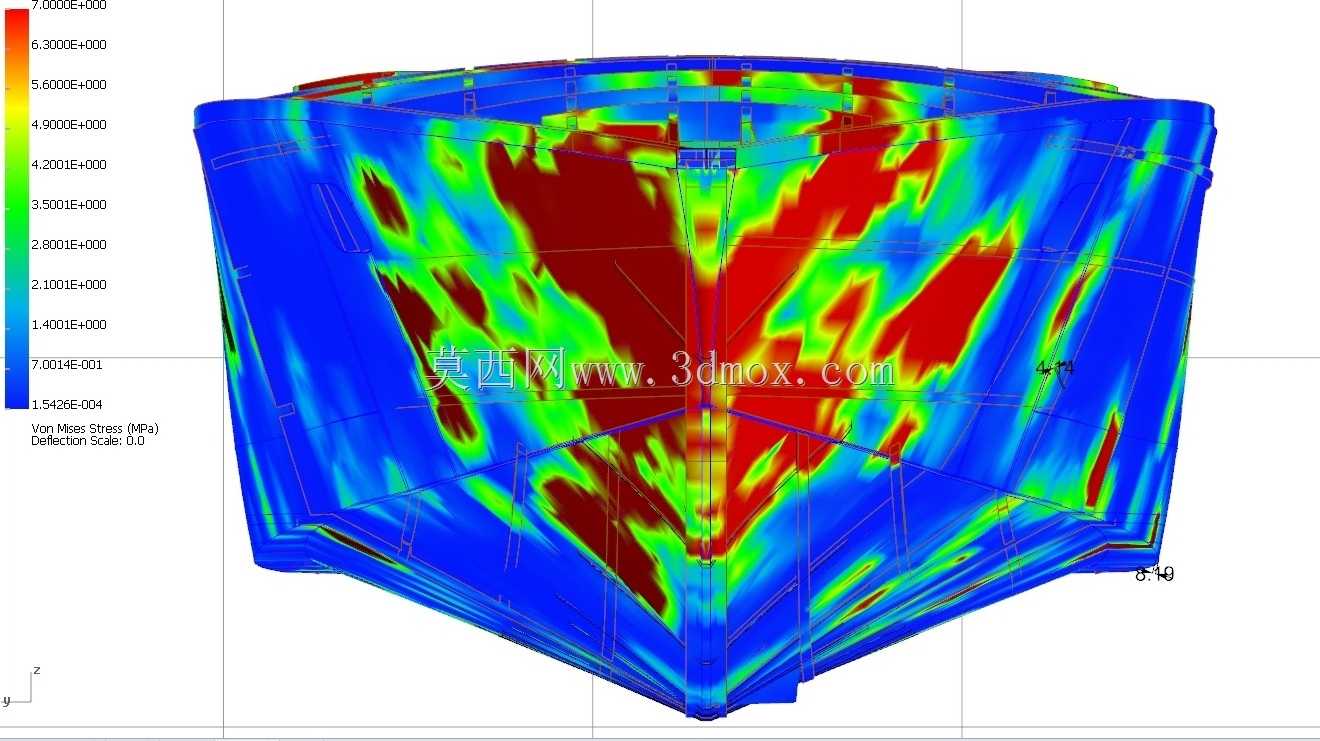

小型内河休闲游艇的船体框架长期承受波浪砰击载荷，传统经验式设计常出现局部应力集中、冗余重量过大的问题，尤其在浅水区域航行时，底部砰击载荷的动态变化极易引发框架隐性开裂，后期维修成本远超前期设计投入。这款9米级休闲艇的结构框架采用红木作为核心受力材质，区别于常规铝合金船体的等截面设计，红木的各向异性力学特性要求框架截面必须随应力流向做变厚度调整，底部直接承受砰击的区域框架厚度设为2mm，通过有限元仿真反复迭代载荷传递路径，将峰值应力区域的纤维走向与主应力方向完全对齐，避免横向纤维受拉出现层间撕裂。仿真过程中把底部砰击载荷设定为200000N，对应浅水区域高速航行时的极端冲击工况，逐段排查框架节点的应力分布，将初始设计中应力冗余超过40%的区域做局部减薄，最终把整套框架重量控制在380kg，比同尺度常规木质艇框架轻22%，同时保证所有节点的Von Mises应力均低于红木的许用应力值，没有出现断裂风险。甲板与船体框架的连接位置没有采用常规金属预埋件，而是通过嵌入式榫卯结构传递载荷，仿真中特意放大连接区域的网格密度，验证不同浪向角下榫卯接触面的滑移量，把接触面的配合公差控制在0.1mm以内，既避免硬接触引发的局部压溃，也防止间隙过大导致航行中出现结构异响。驾驶区下方的框架特意做了弧形过渡，没有采用直角焊接式的加强筋，顺着曲面走向布置的连续框架能把甲板人员的活动载荷均匀分散到两侧船舷，仿真结果显示该区域的应力集中系数比直角加强结构降低37%，长期使用下不会出现甲板局部凹陷。船尾外挂动力的安装区域，框架做了局部加密处理，通过斜向支撑把发动机的振动载荷传递到船体纵向主框架上，避免振动直接作用在尾部薄板上引发共振，仿真中扫频验证了0-3000转转速区间内没有出现结构共振点，航行时的座舱振动幅值控制在人体舒适阈值以内。船舷两侧的扶手框架与主船体框架做了一体化设计，没有采用后期螺栓固定的分体结构，碰撞仿真中该结构能把侧向冲击力直接传导至主框架，避免扶手脱落造成二次伤害。整套结构的仿真验证没有停留在静态载荷层面，特意加入了波浪周期性载荷的疲劳仿真，模拟10年使用周期内的交变应力作用，所有框架节点的疲劳寿命均满足设计要求，不需要在使用中期做结构加强。
