摩托游艇玻纤复合船底结构示意

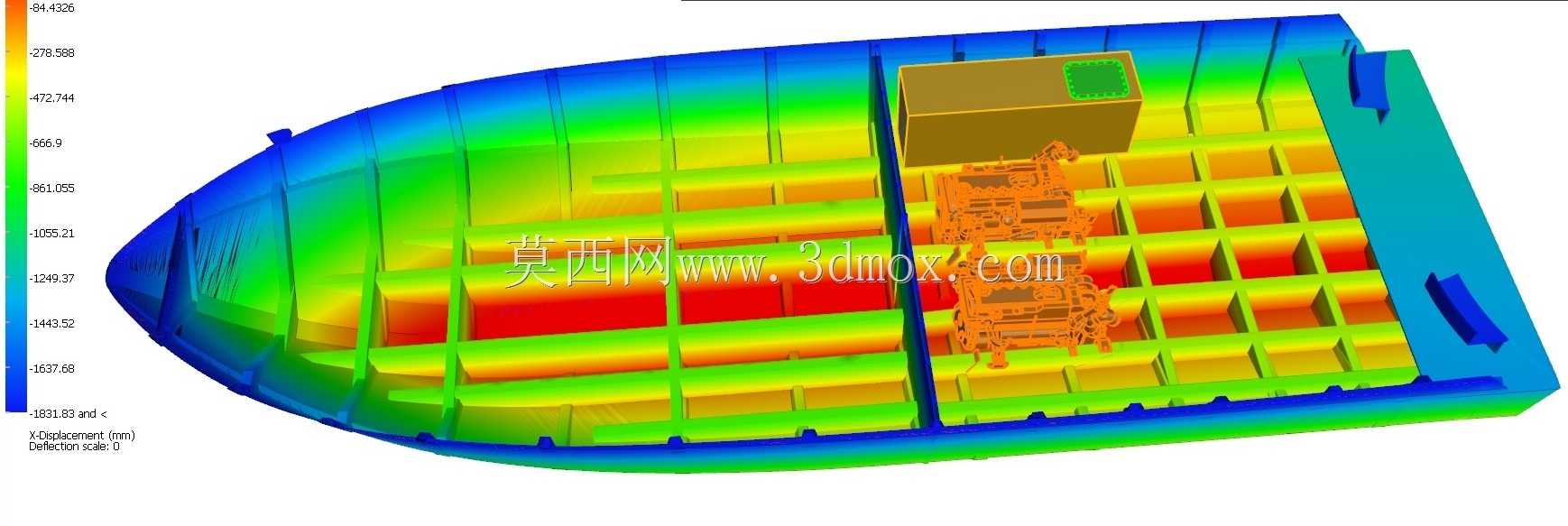

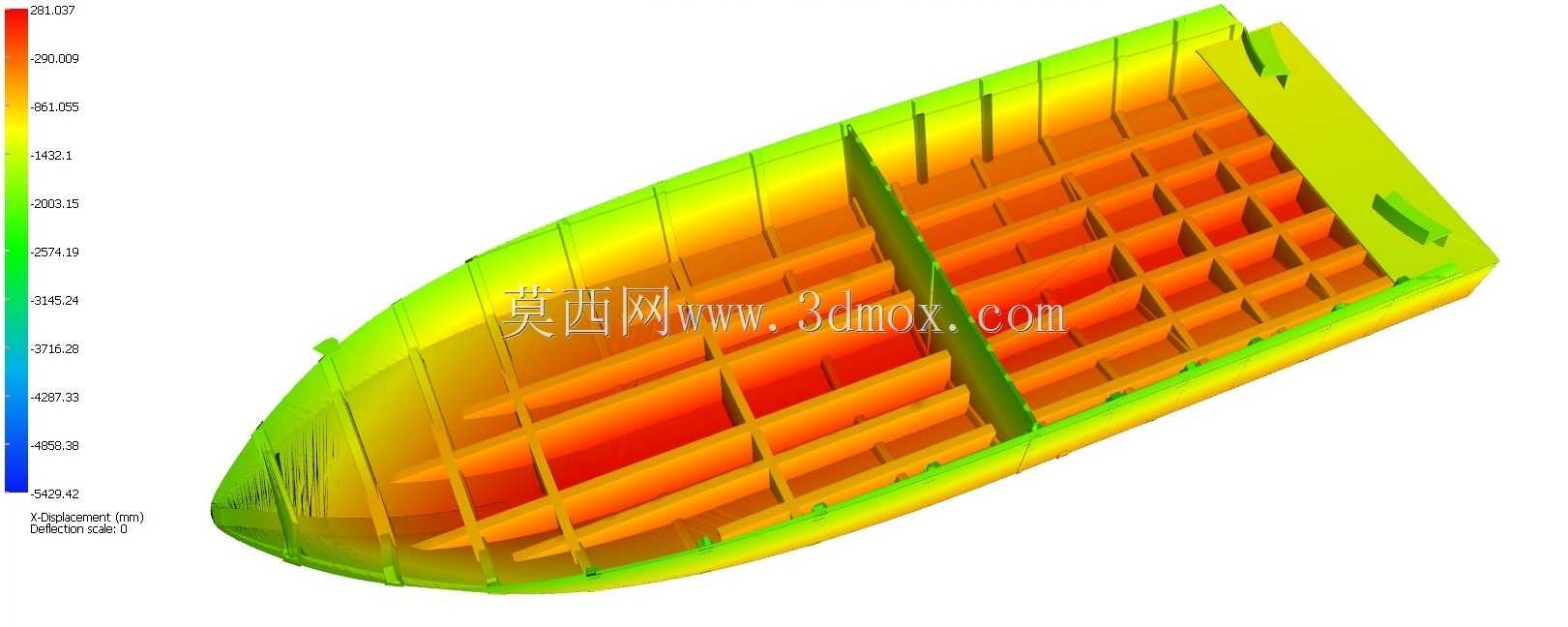

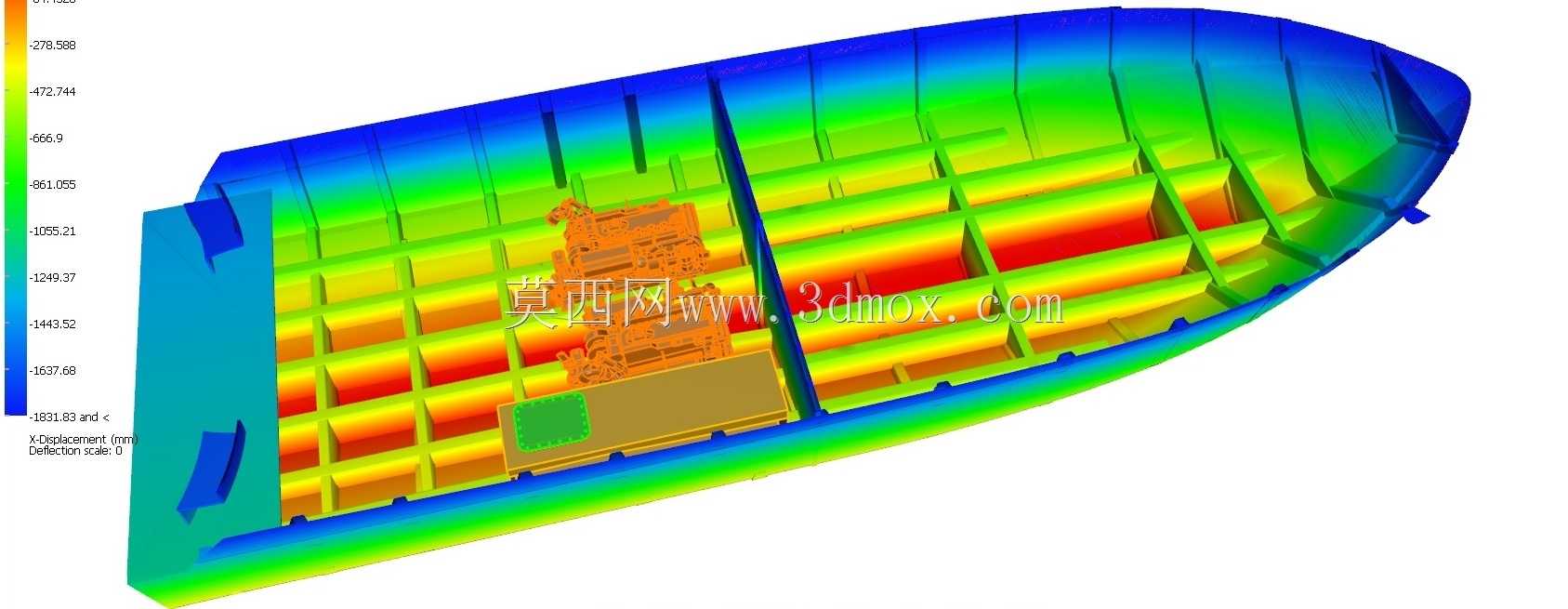

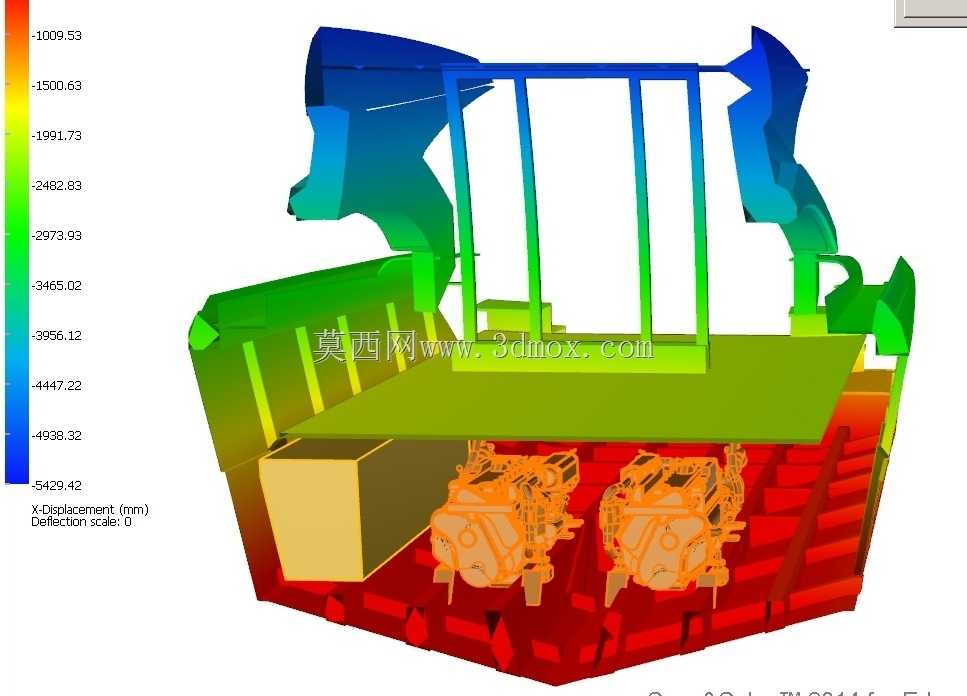

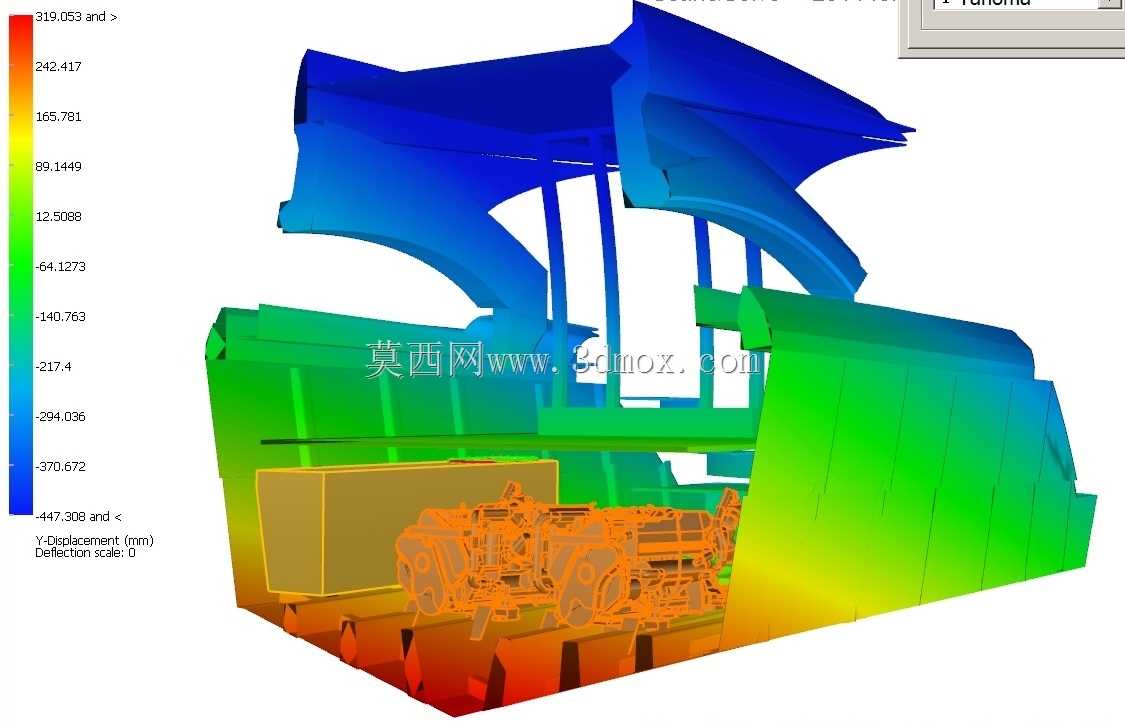

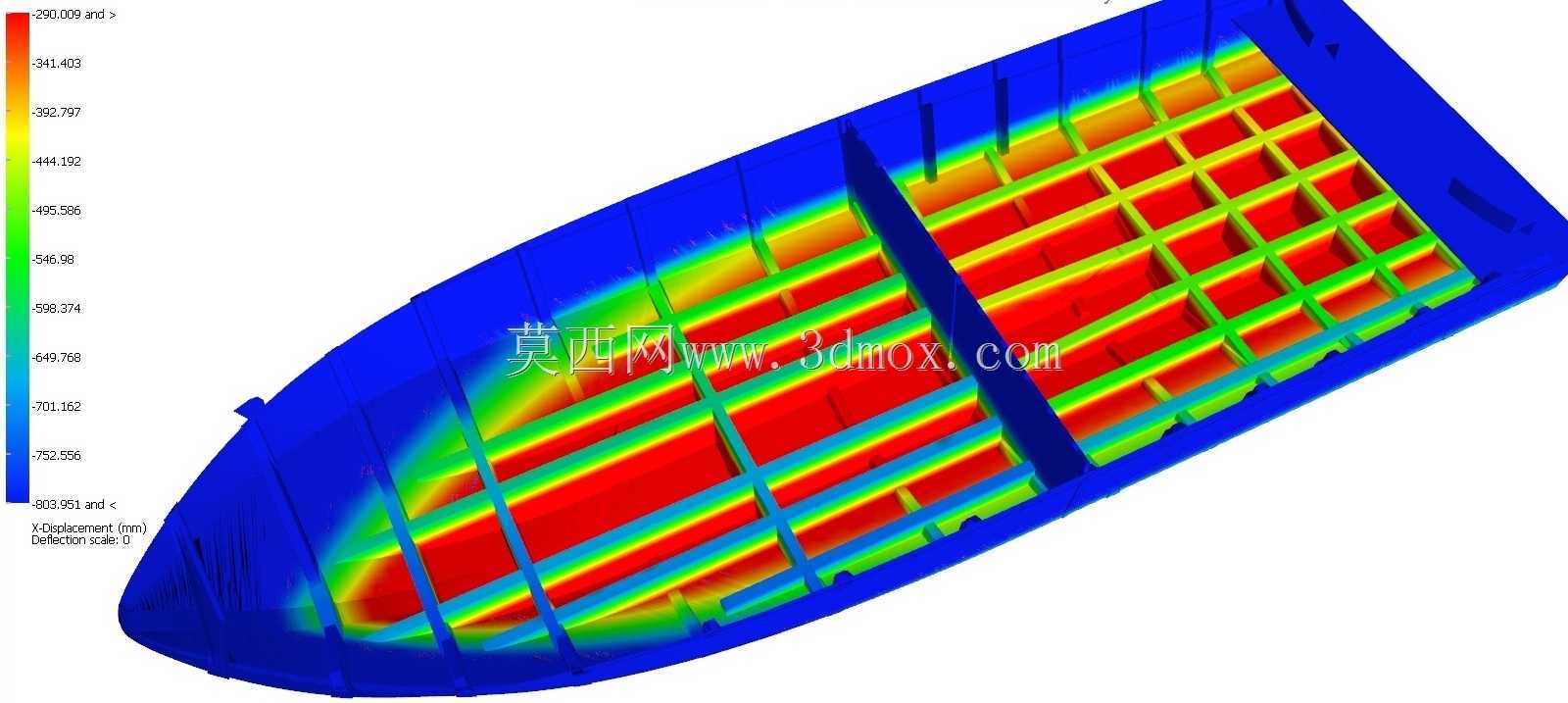

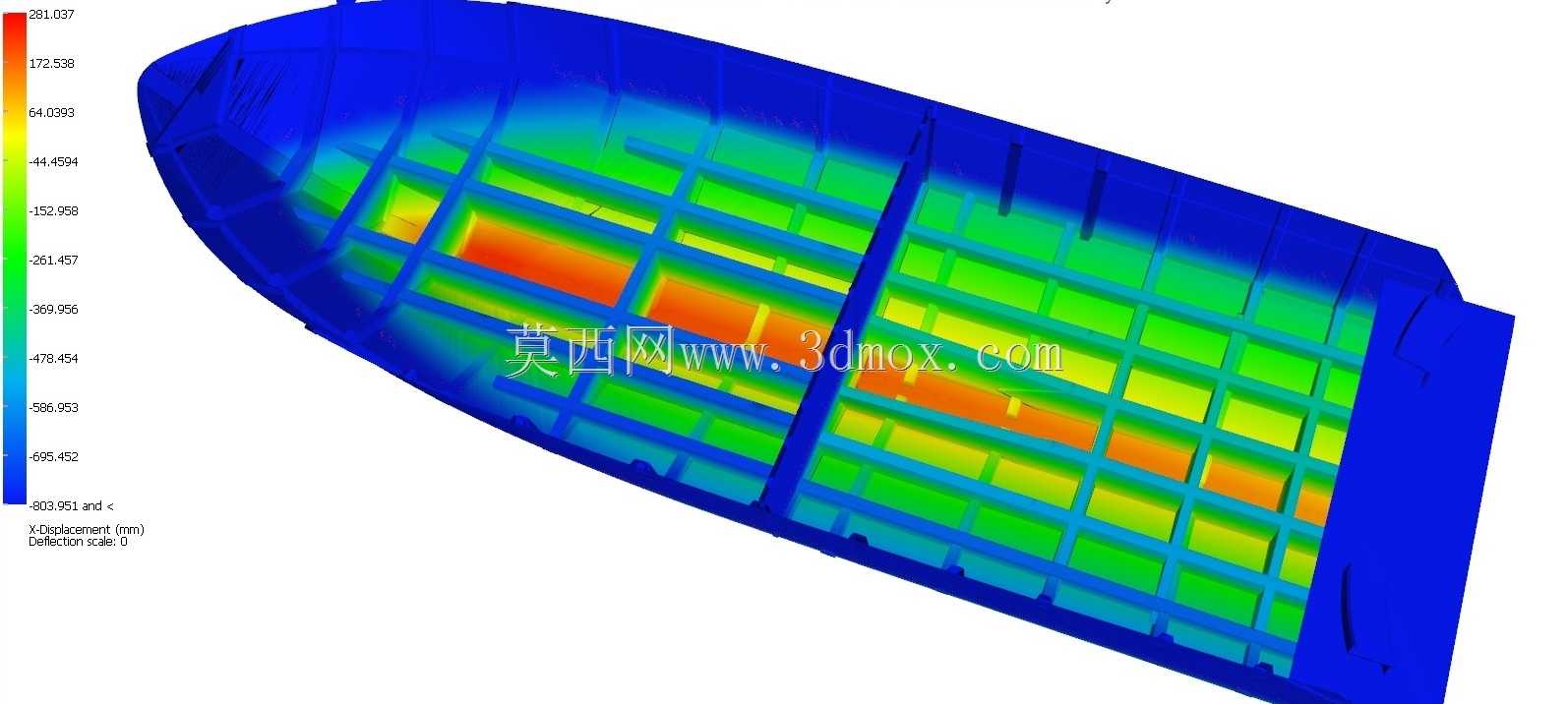

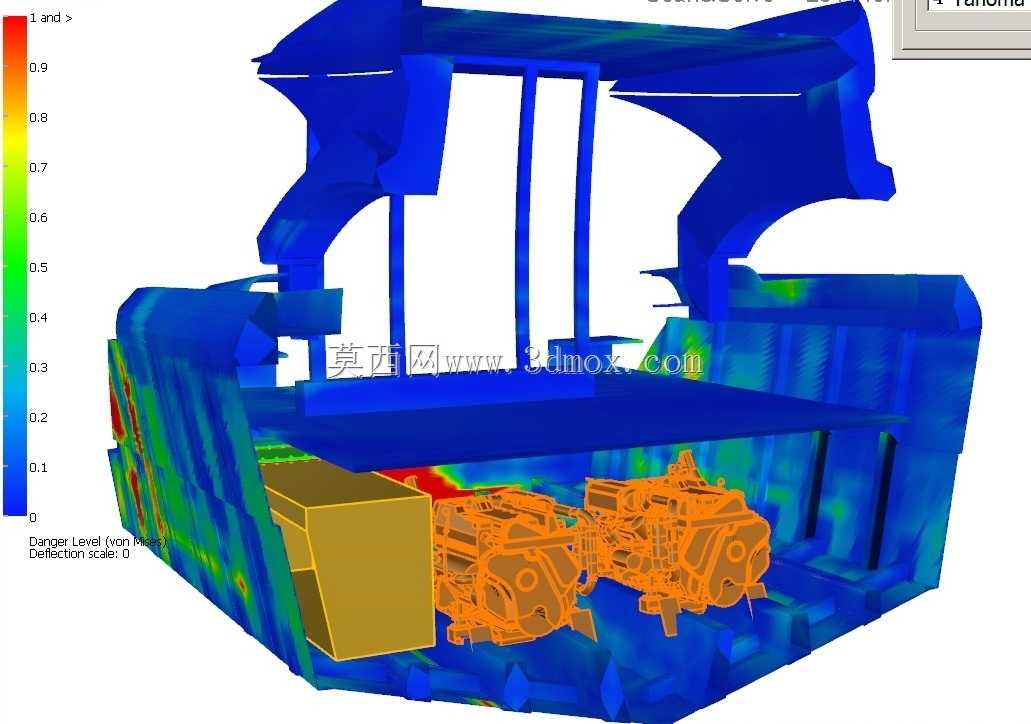

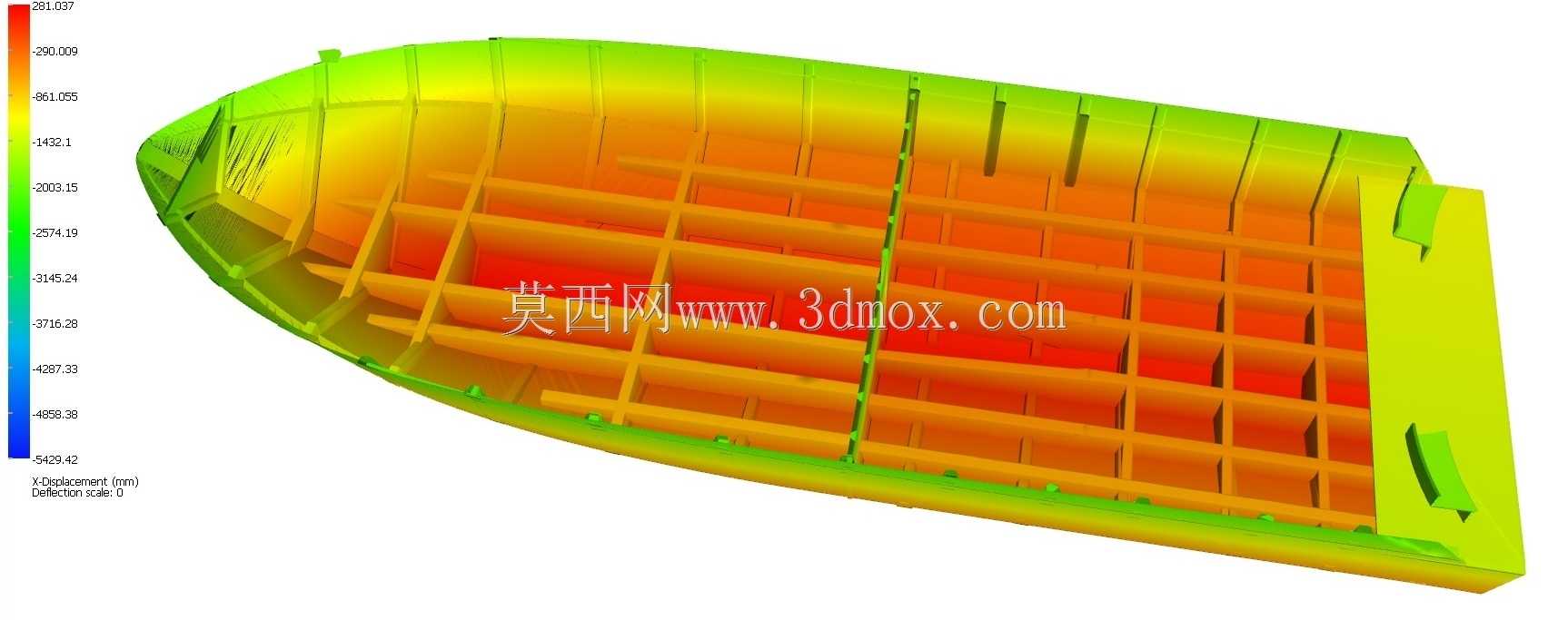

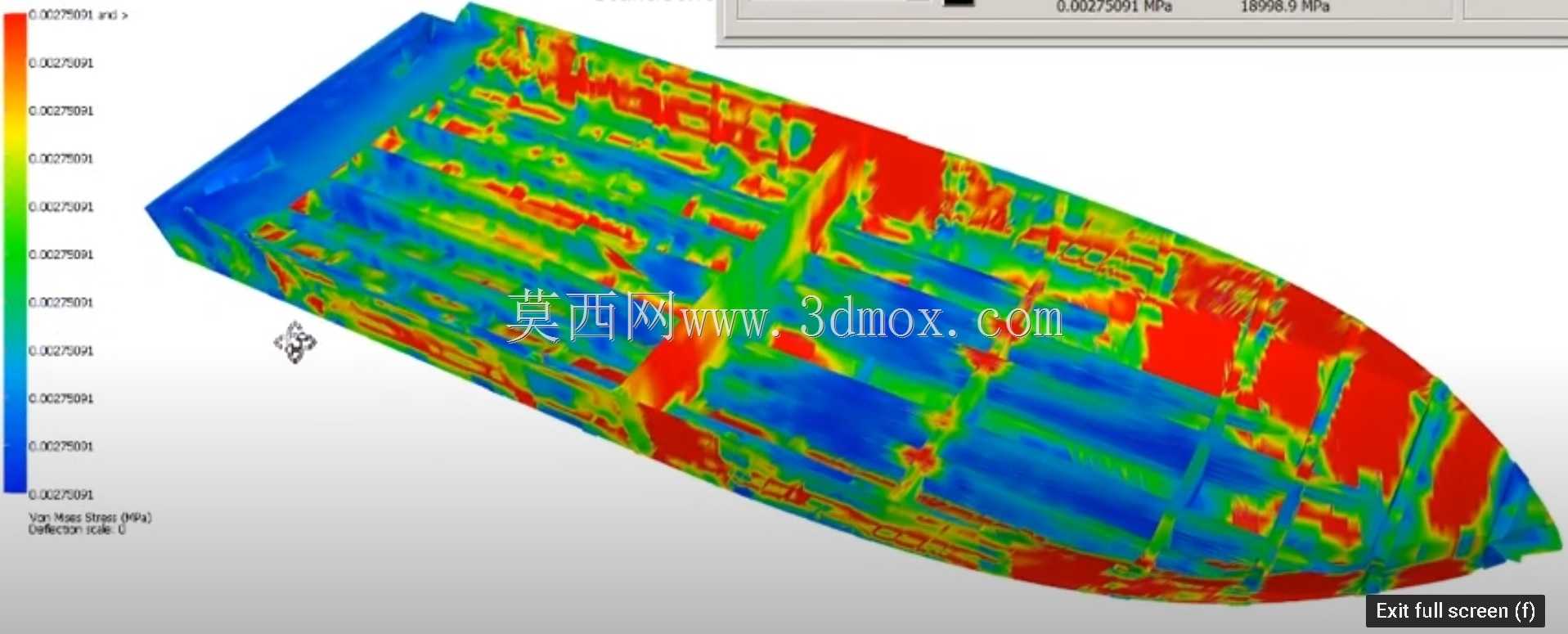

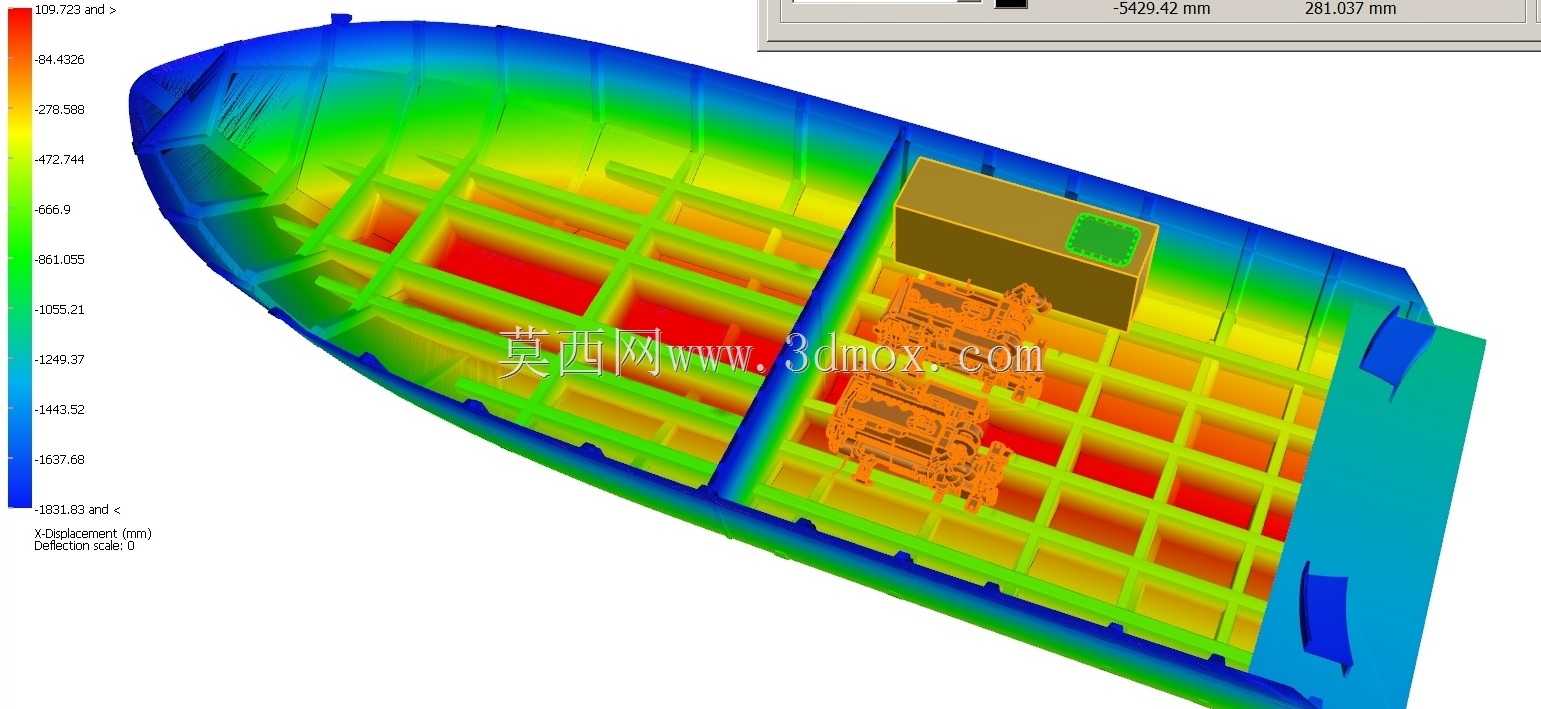

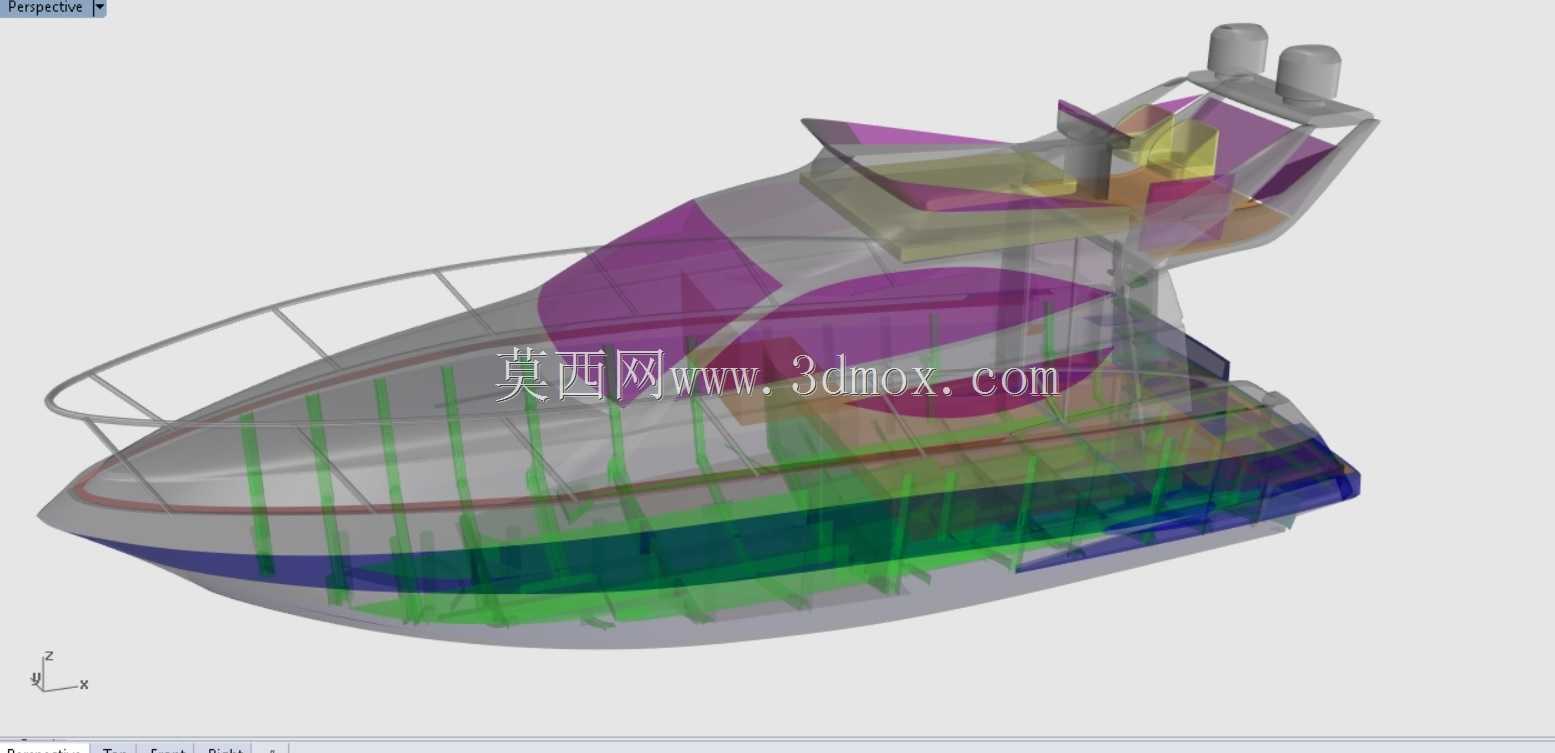

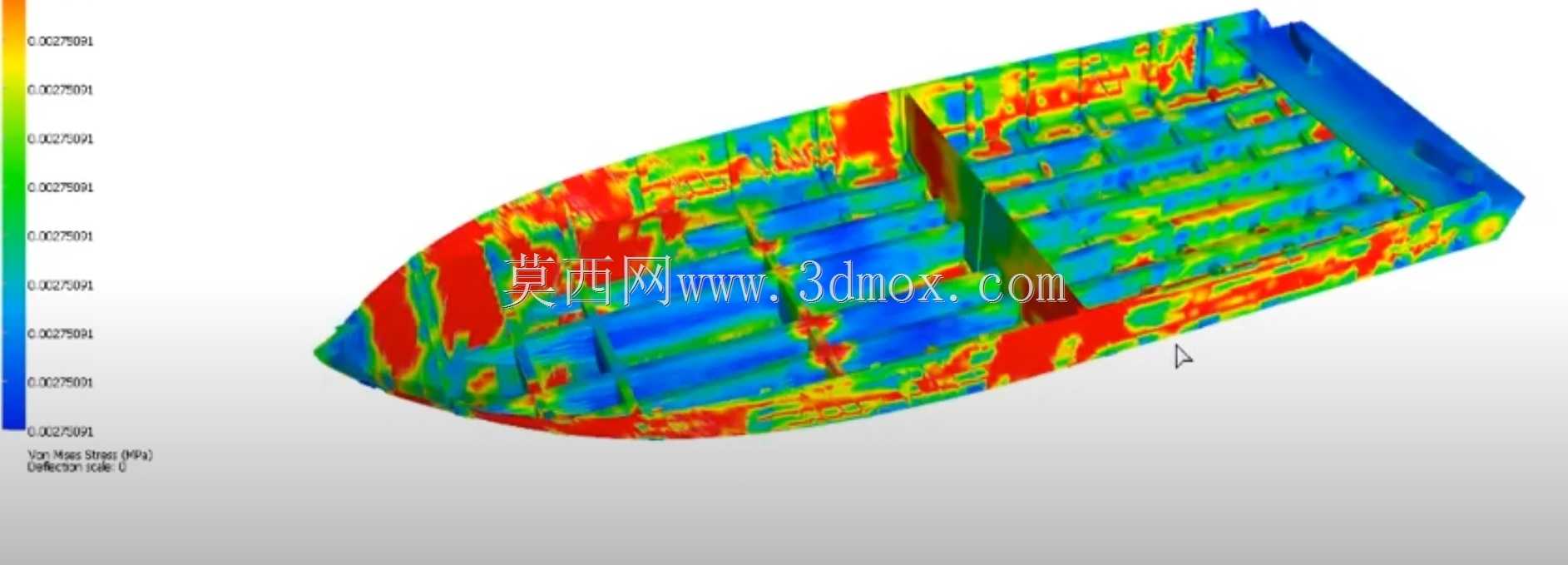

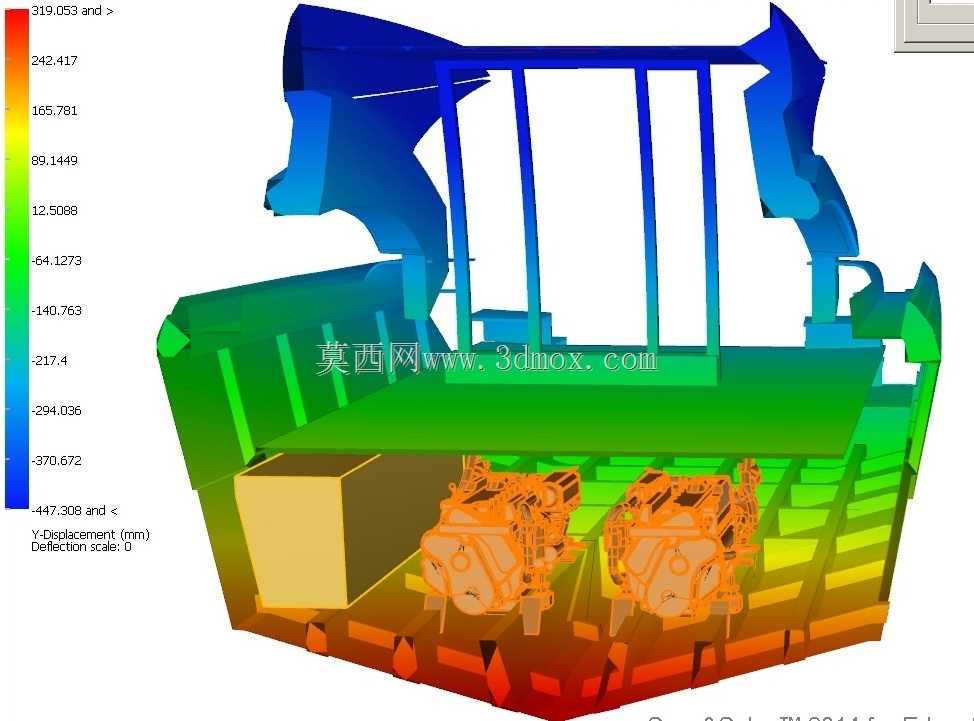

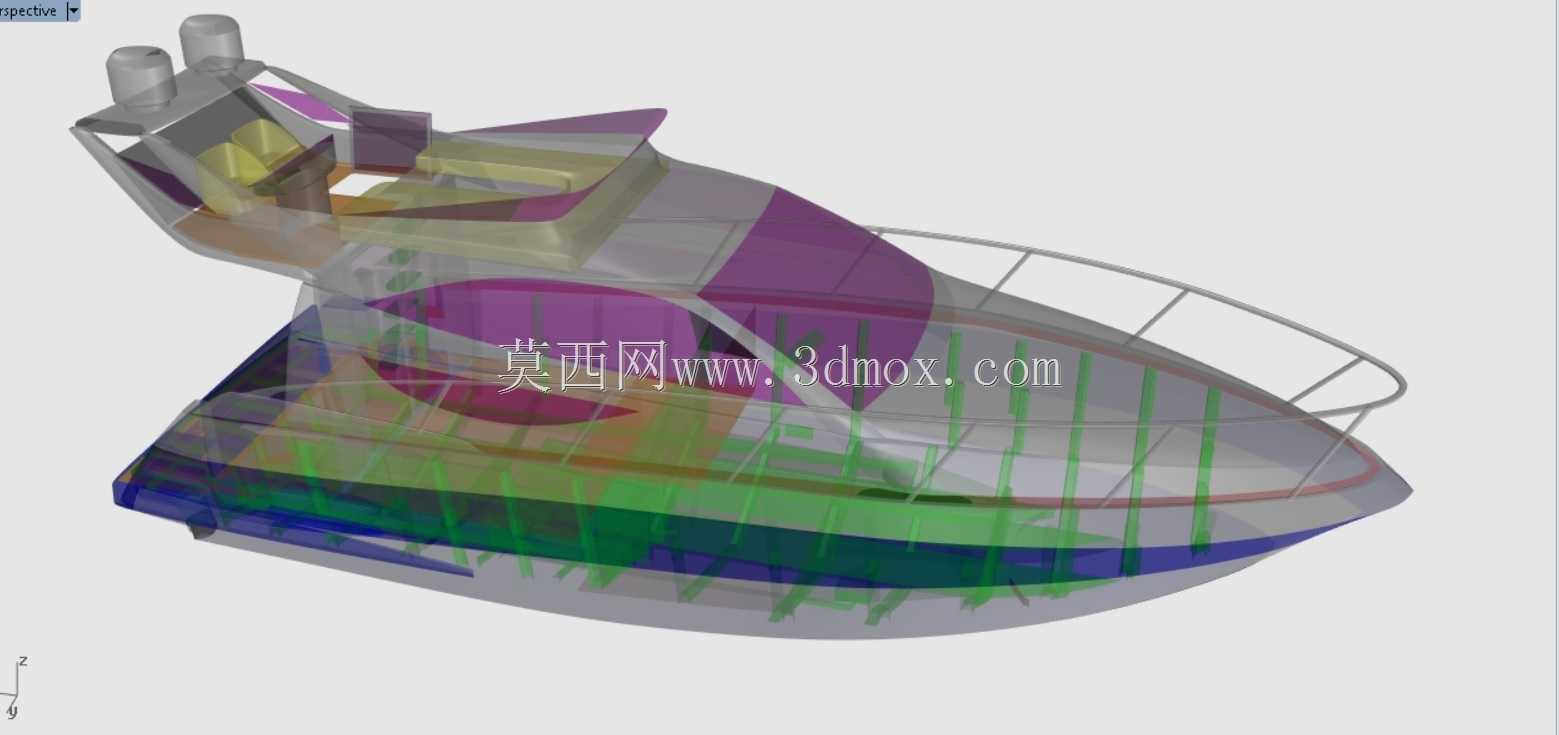

玻纤复合船底在实际量产中最容易出现的问题，是铺层厚度不均导致的局部刚度失衡，高速航行时受波浪反复冲击，应力集中区域会率先出现层间剥离，传统金属船底的重量冗余在小型游艇上完全无法接受，这套结构示意把每一处铺层的走向、加强筋的排布都做了可视化拆解，能直接对接铺层工艺的下料环节。你能看到船底中部的纵向加强筋并没有做等距排布，靠近艏部的筋位间距收窄了17%，对应迎浪区域的冲击载荷峰值，艉部因为要承载动力总成的持续振动，筋位做了局部加厚，和两侧船身的过渡区域没有做直角衔接，全部换成了大曲率圆弧过渡，避免铺层时出现纤维弯折导致的强度折损。很多同类型船底设计容易忽略船身和甲板的衔接公差，这套结构里把船底上沿的搭接边预留了2mm的工艺余量，对应后续胶接装配时的胶层厚度控制，不会出现胶层过薄导致的粘接失效，或是胶层过厚增加的额外重量。船底内部的横向隔板和纵向筋的交叉位置，特意做了局部的铺层增厚处理，对应有限元仿真里的应力集中点，不用额外增加金属预埋件就能满足强度要求，减少了不同材质连接带来的电化学腐蚀隐患。你能看到透明化展示的铺层结构里，不同颜色对应的是不同方向的纤维布，0度方向的纤维主承纵向弯曲载荷，90度方向的纤维约束横向变形，±45度的铺层专门应对航行时的扭转力矩，铺层比例完全匹配ISO12215-6标准里的小型游艇结构要求，不用再反复调整铺层角度做冗余测试。船底的舭部位置做了轻微的弧度抬升，既可以减少航行时的横摇幅度，也能让铺层作业时纤维布更贴合模具，不会出现局部架桥导致的空洞缺陷，后续修模的工作量能减少近三成。这套结构没有为了追求极致轻量化过度削减铺层厚度，在人员站立的舱底区域，铺层厚度比周边增加了1.2mm，对应人员活动带来的局部集中载荷，避免长期踩踏出现的局部凹陷，也不用额外加装内部衬板占用舱内空间。
