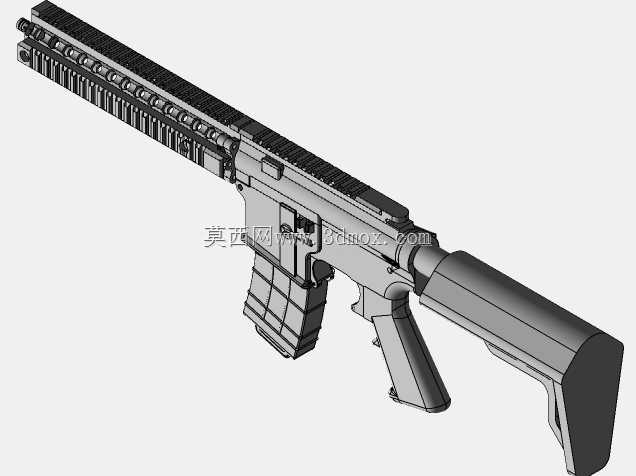

MK18CQBR软弹玩具发射器结构设计

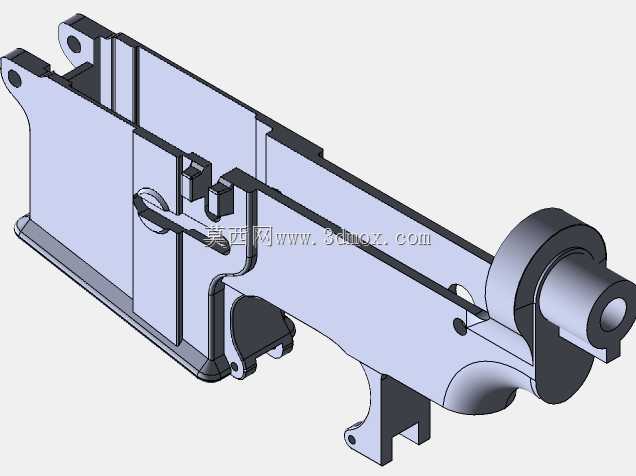

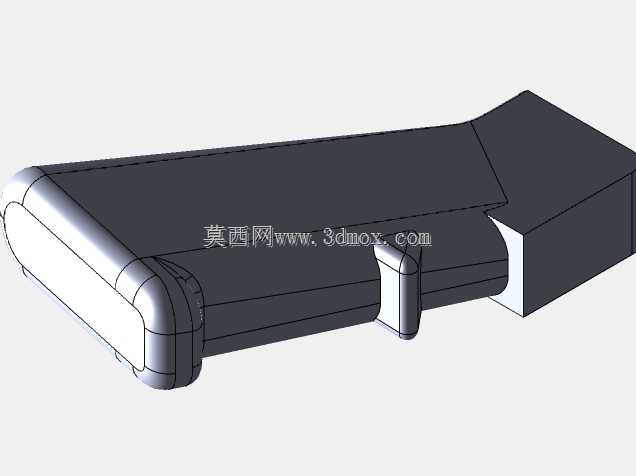

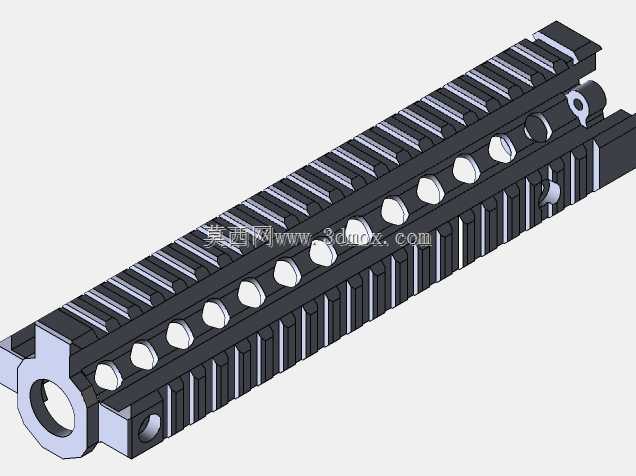

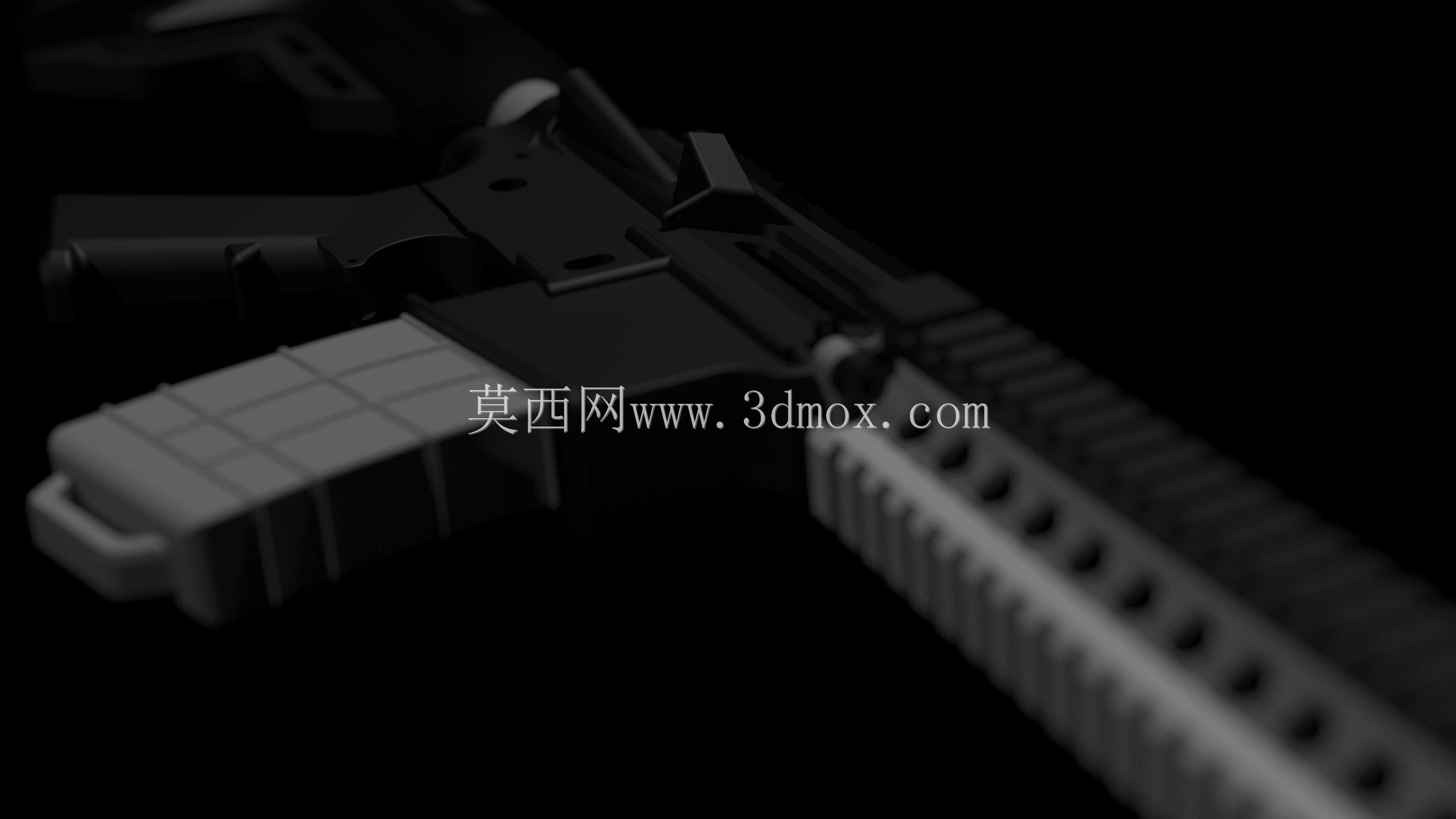

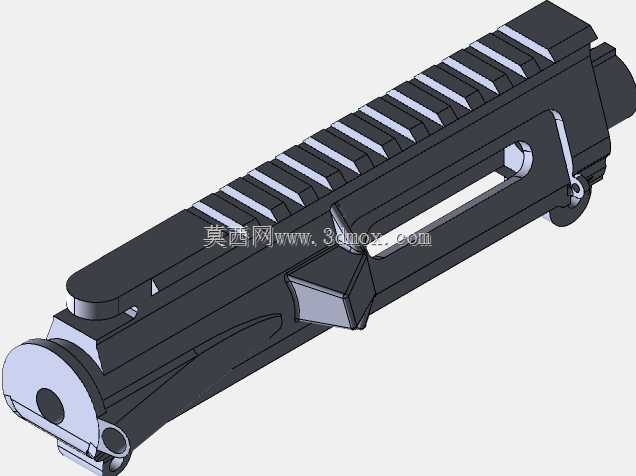

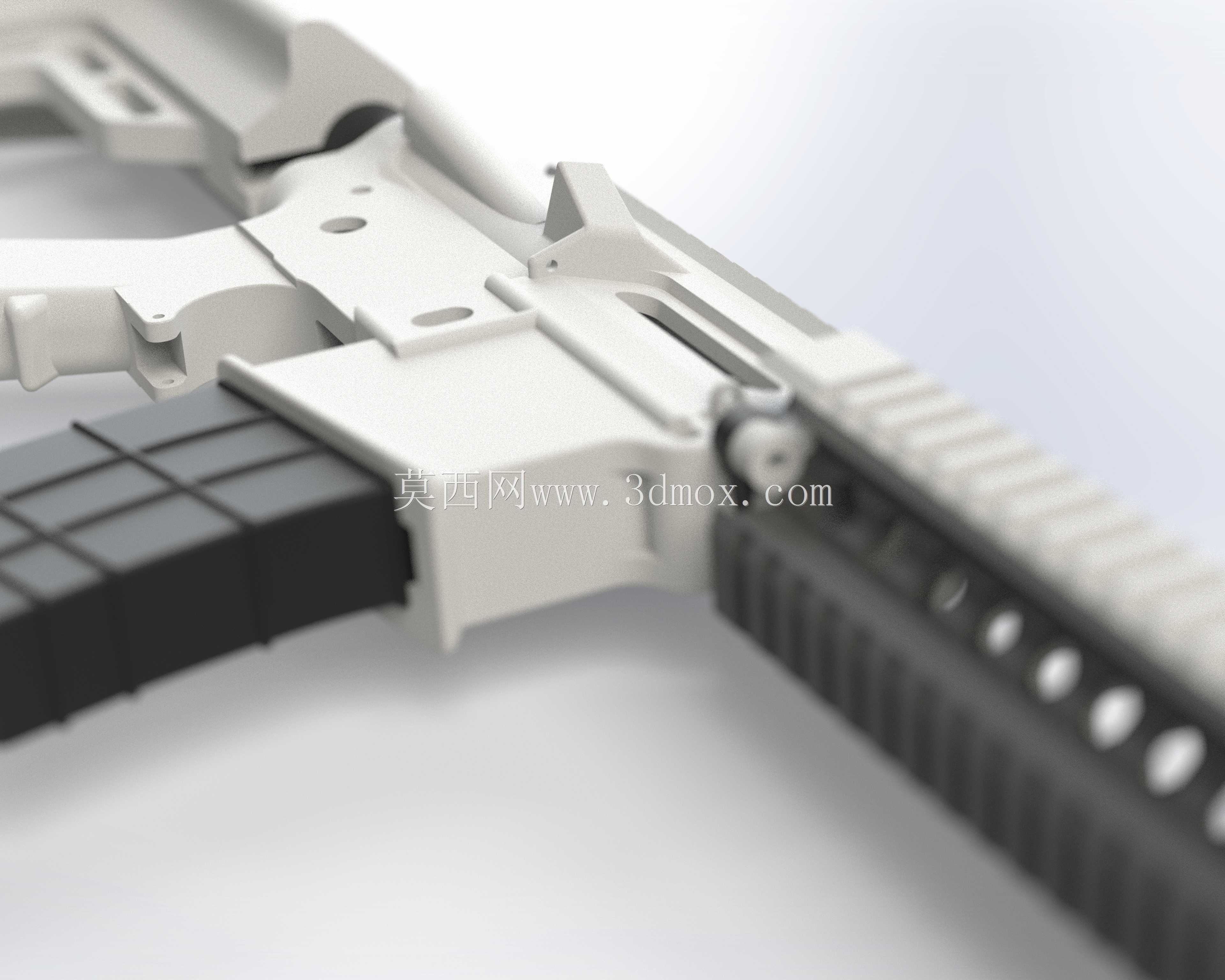

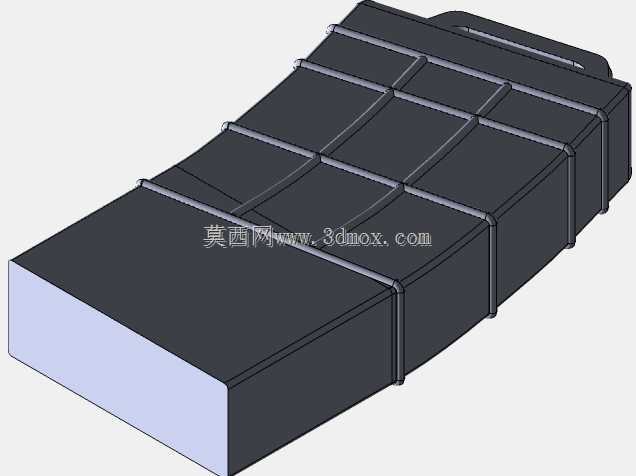

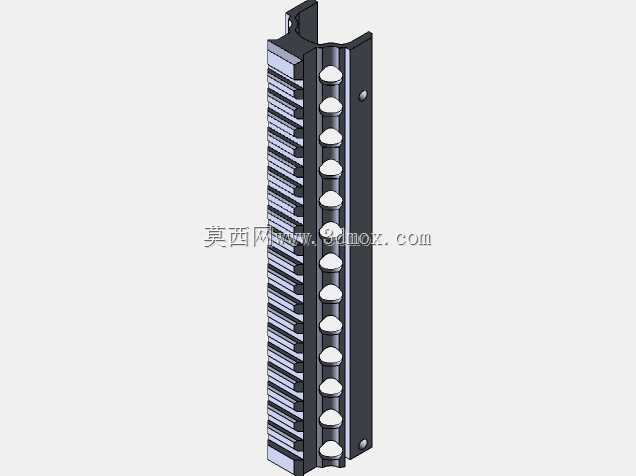

桌面级FDM打印这类长条形薄壁装配体，最容易踩的坑是护木段沿长度方向的翘曲变形，整段护木集成了全长皮卡汀尼导轨，导轨齿的节距公差一旦超差，后续加装瞄准配件时就会出现卡滞或者定位偏移的问题。建模时特意把护木的内壁做了0.8mm的等厚加强筋，筋位沿着导轨齿的根部排布，既不增加过多打印重量，又能抵消PLA材料冷却时的收缩应力，打印时不需要额外加太多支撑，贴床面的底部导轨只需要做0.2mm的支撑余量，拆支撑后用砂纸轻磨就能达到装配要求。机匣部分的上下分体结合位，没有照搬真铁的销钉固定结构，而是改成了卡扣加定位柱的组合，卡扣的倒扣量做了0.3mm，刚好能抵消打印层厚带来的间隙，反复拆装也不会出现松垮的问题，弹匣井的内壁做了1°的脱模斜度，适配市面上常见的软弹弹匣，插入时的阻尼感刚好，不会过紧卡弹也不会过松掉落。握把部分的曲面贴合手掌弧度，打印时采用竖向摆放，层纹方向和握持受力方向一致，不容易出现受力断裂的问题，握把内部预留了走线槽，后续如果要加装电动触发组件不需要额外打孔。枪托部分的伸缩限位做了三个档位，每个档位的定位凸点高度0.4mm，伸缩时的段落感清晰，枪托尾部的橡胶垫位置做了嵌件槽，可以粘贴软胶垫提升抵肩的缓冲感。整枪的所有装配孔位都预留了0.15mm的间隙，适配FDM打印的精度误差，不需要后期扩孔就能直接拼装，外露的零件边缘都做了R0.5的圆角，避免打印后出现锋利的层纹边角，把玩时更安全。渲染时特意把金属质感的漆面做了细微的颗粒感，模拟真实枪械的阳极氧化表面效果，黑色塑料部分的粗糙度调高，区分出金属和塑料部件的质感差异，整体比例严格按照真铁尺寸缩放，造型还原度高，打印完成后可以直接作为桌面摆件或者软弹玩具使用。
