Arduino纳米CH340开发板结构设计

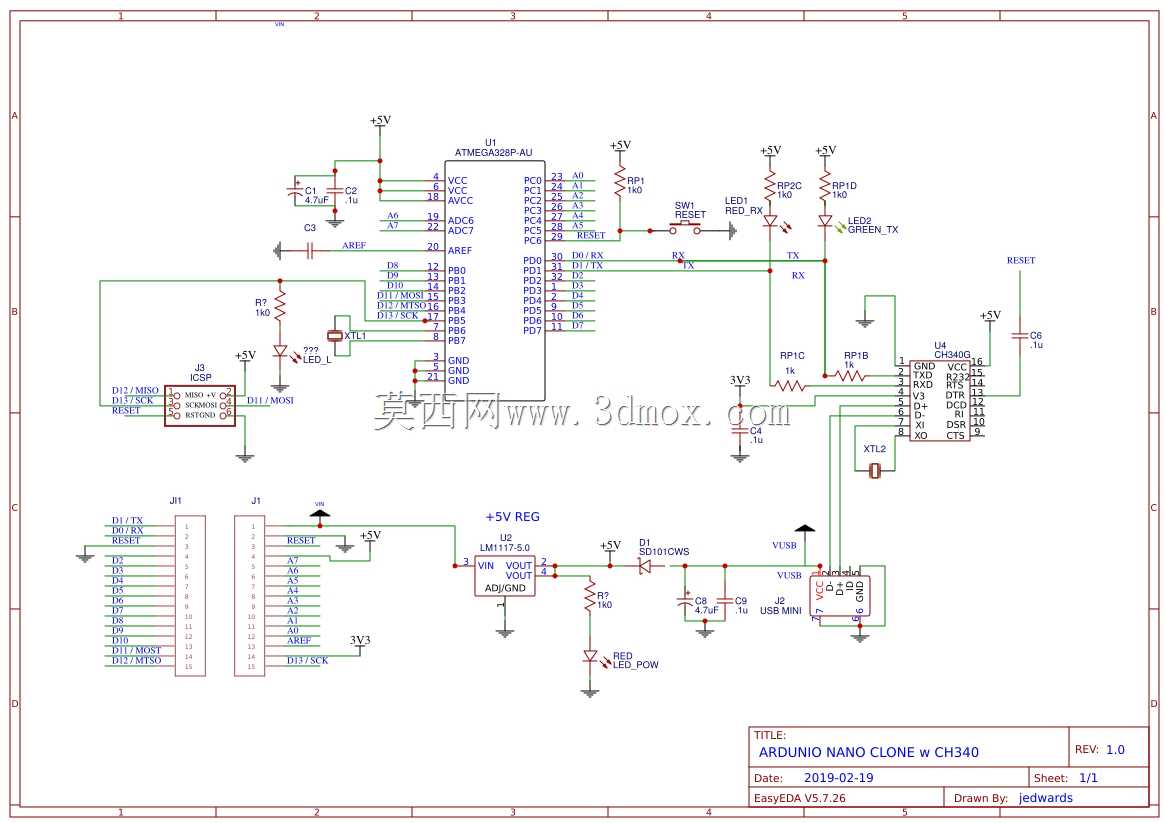

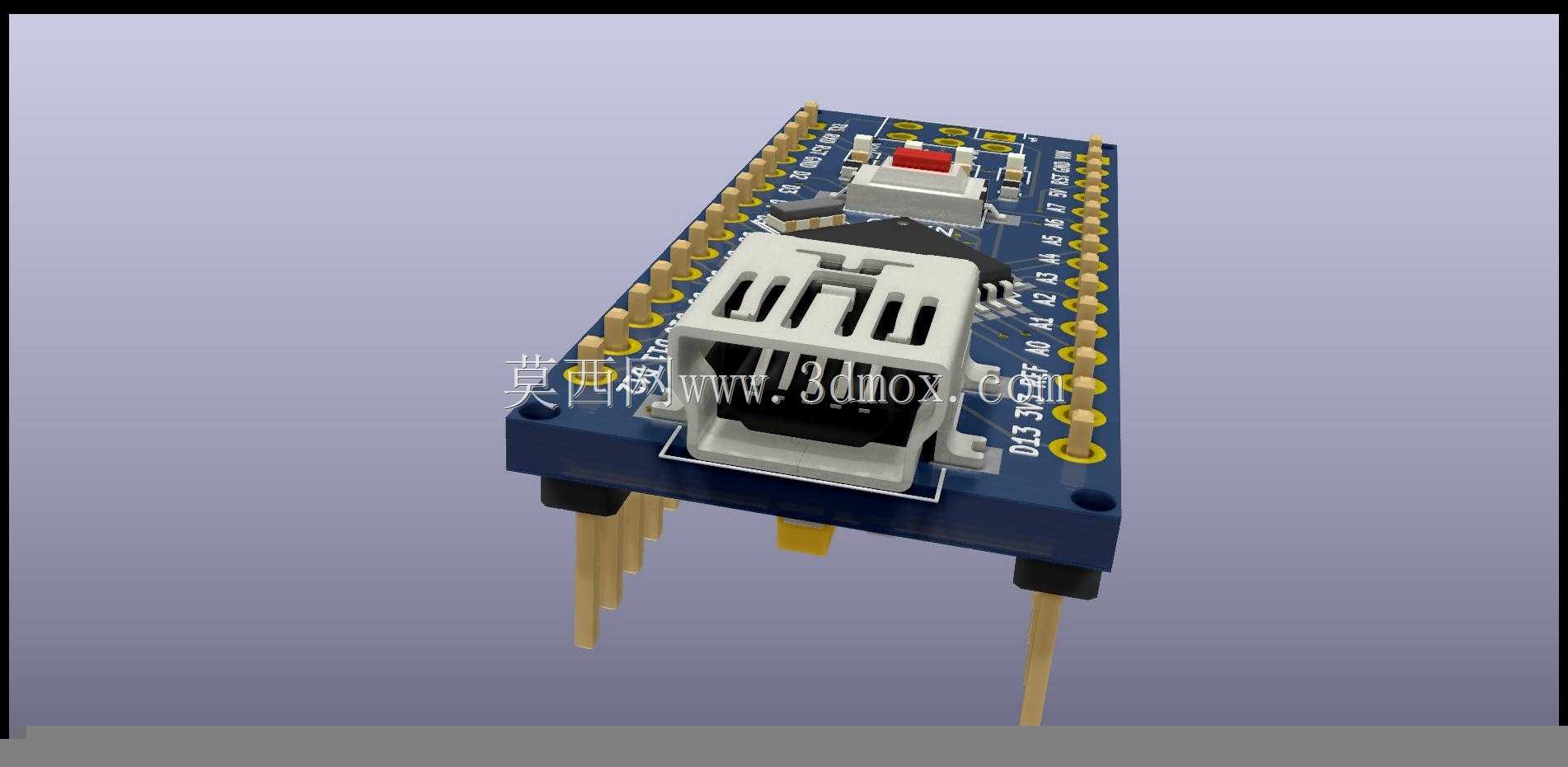

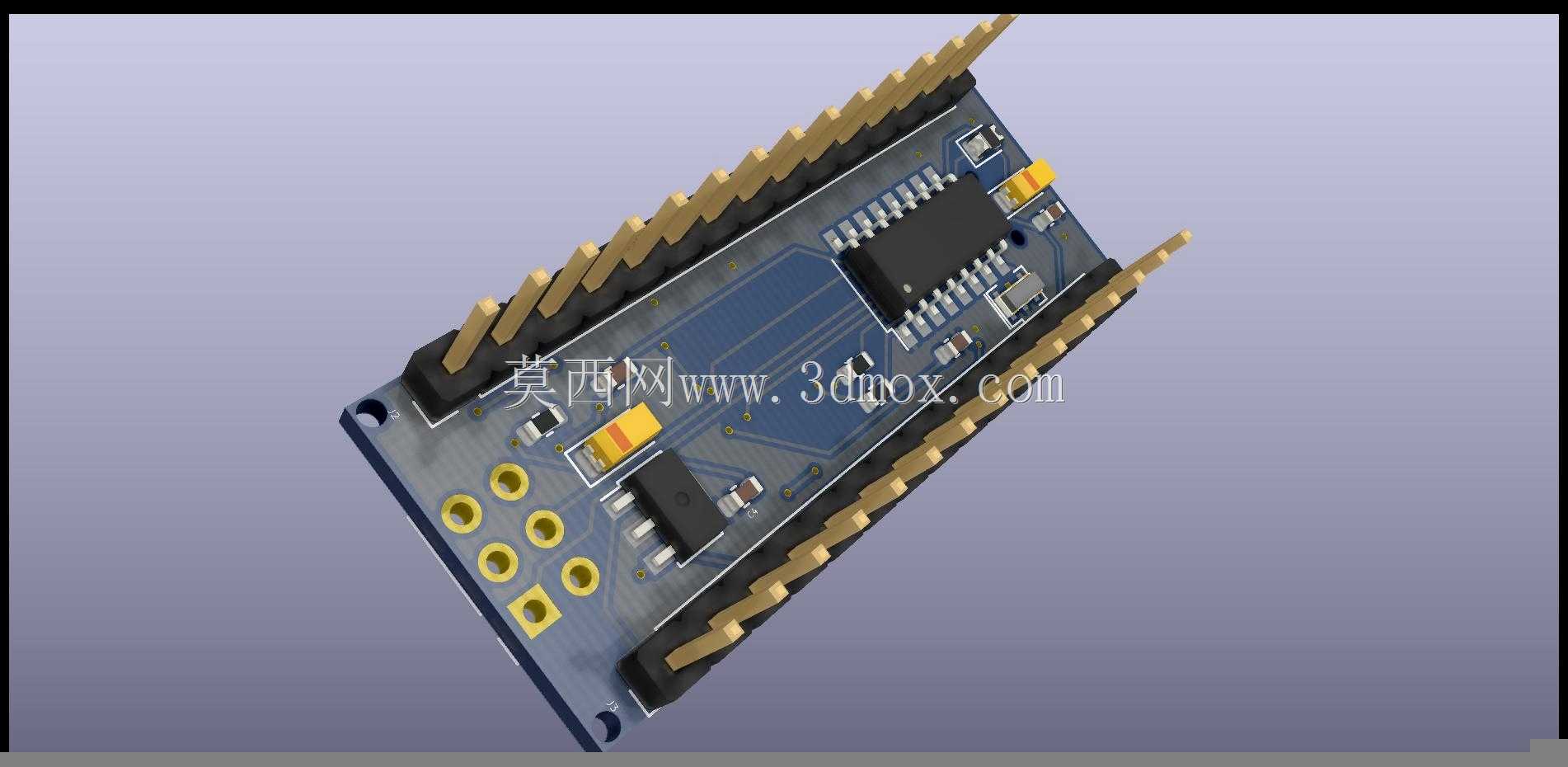

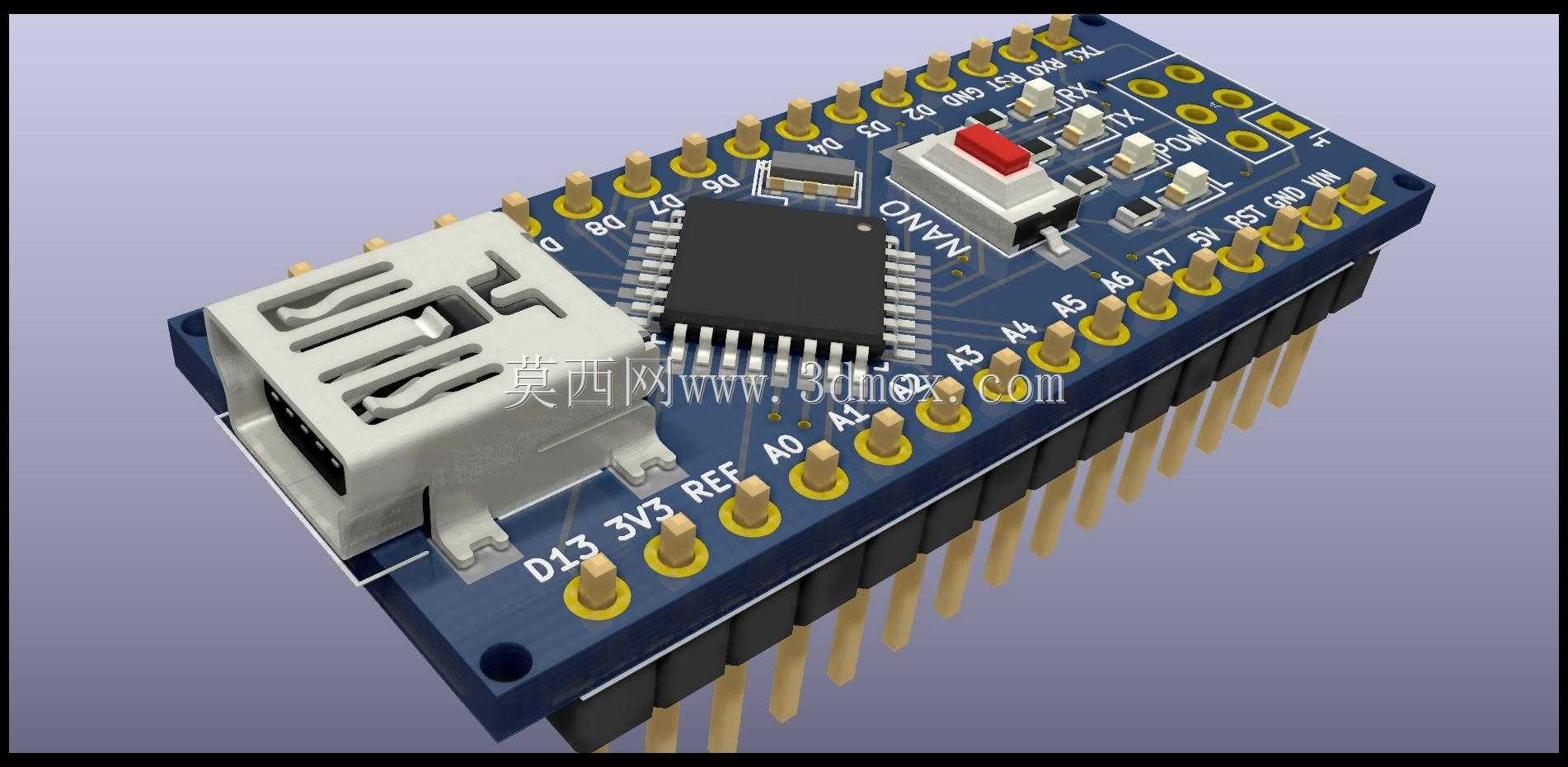

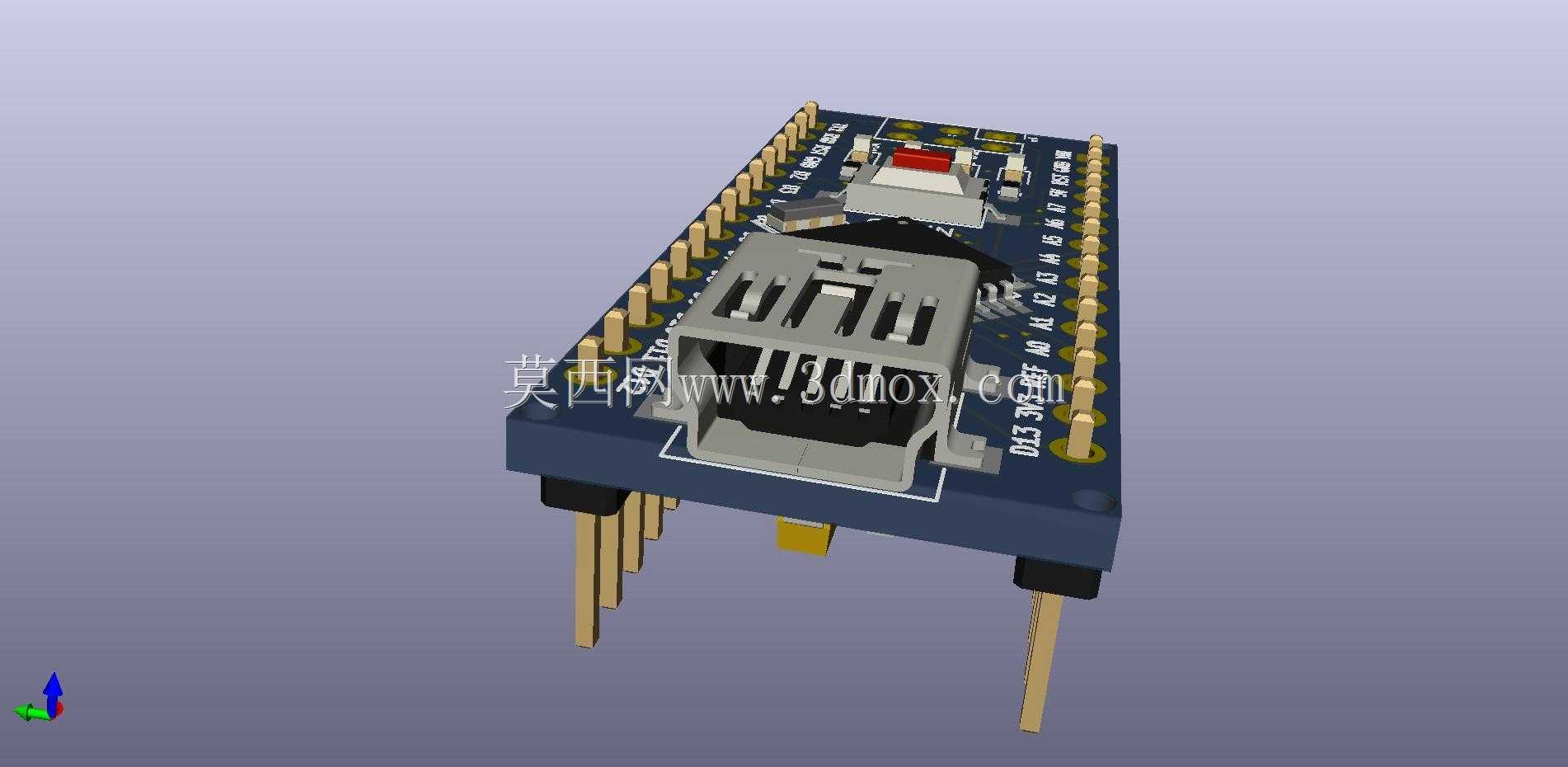

小型开发板量产过程中最容易被忽略的就是排针与板边的干涉问题，不少开源设计的排针焊盘距离板边不足0.8mm，过波峰焊时容易出现焊锡溢流到板边的情况，后续装外壳时还会因为排针突出公差卡滞。这款CH340核心板的排针布局特意将两侧焊盘内移1.2mm，排针根部预留了完整的阻焊层覆盖区，就算手工焊接时焊锡量稍大，也不会顺着引脚流到板边形成锡刺。Mini USB接口的固定脚做了加宽处理，常规设计的固定脚宽度只有0.6mm，频繁插拔数据线时很容易把接口从板上扯掉，这里把固定脚加宽到1.2mm，同时在接口下方增加了两个无电气连接的支撑焊盘，焊接后能和PCB形成更稳固的三角支撑，就算日常插拔力度偏大，接口也不会出现虚焊脱落的问题。

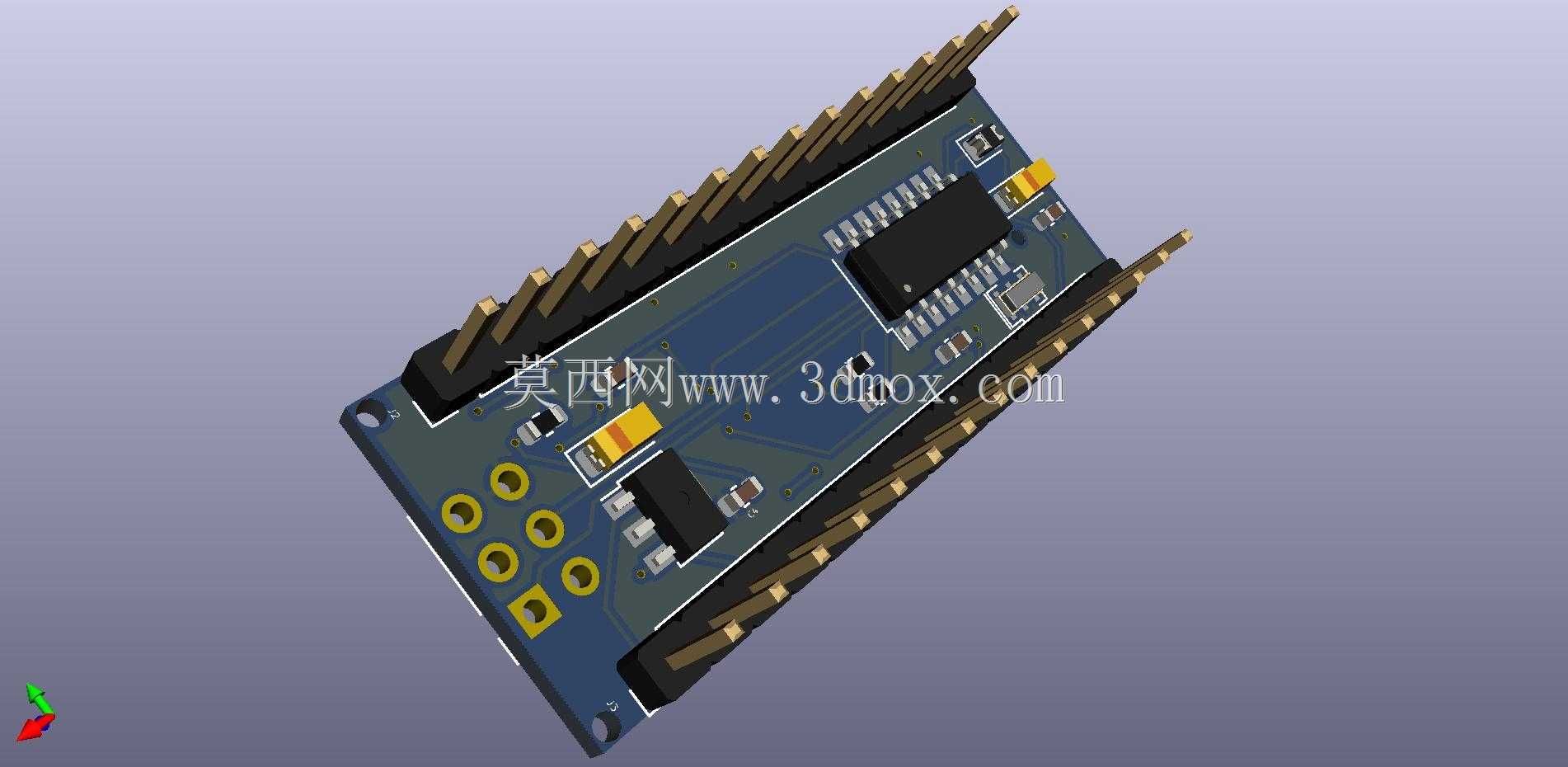

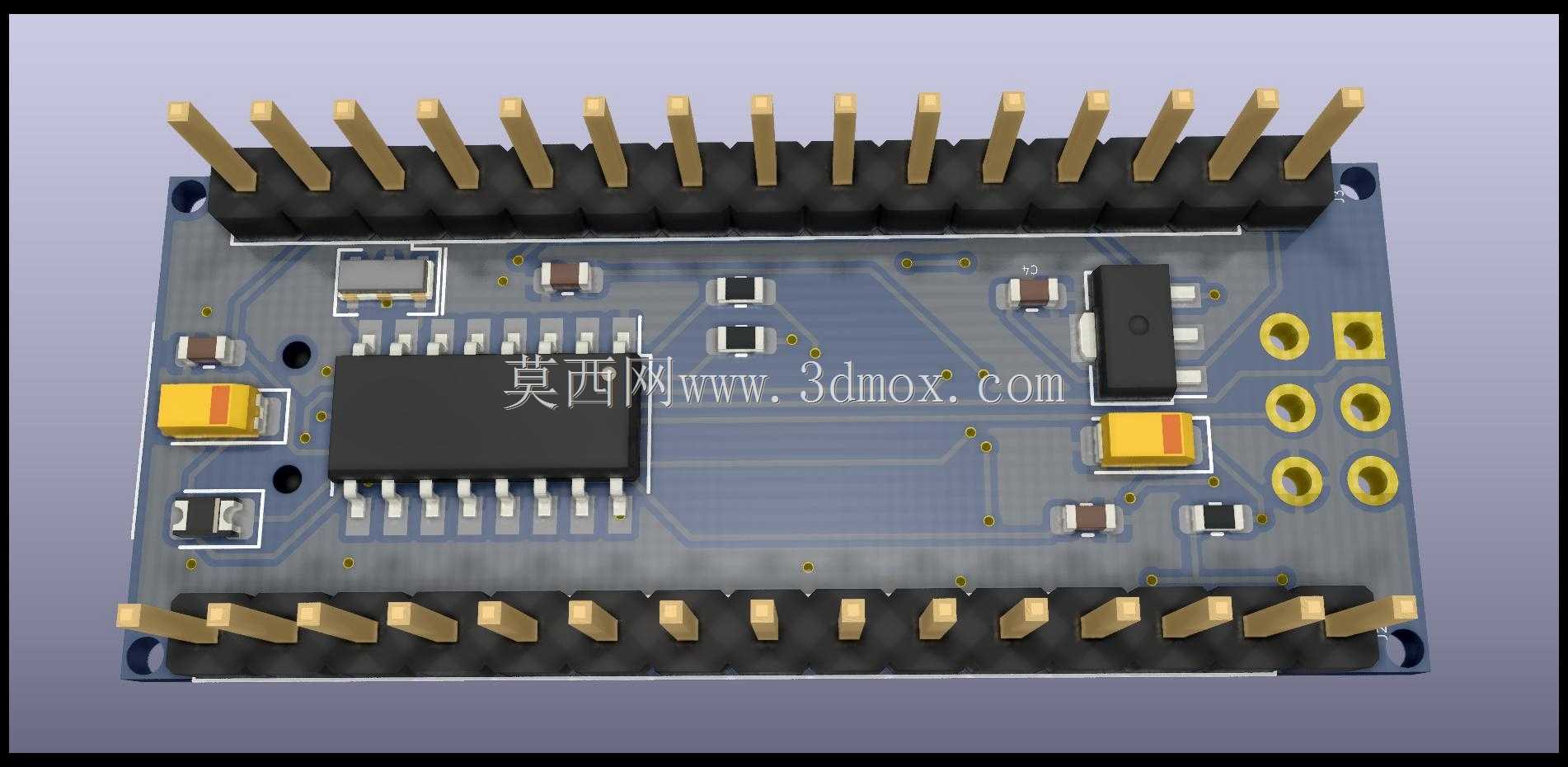

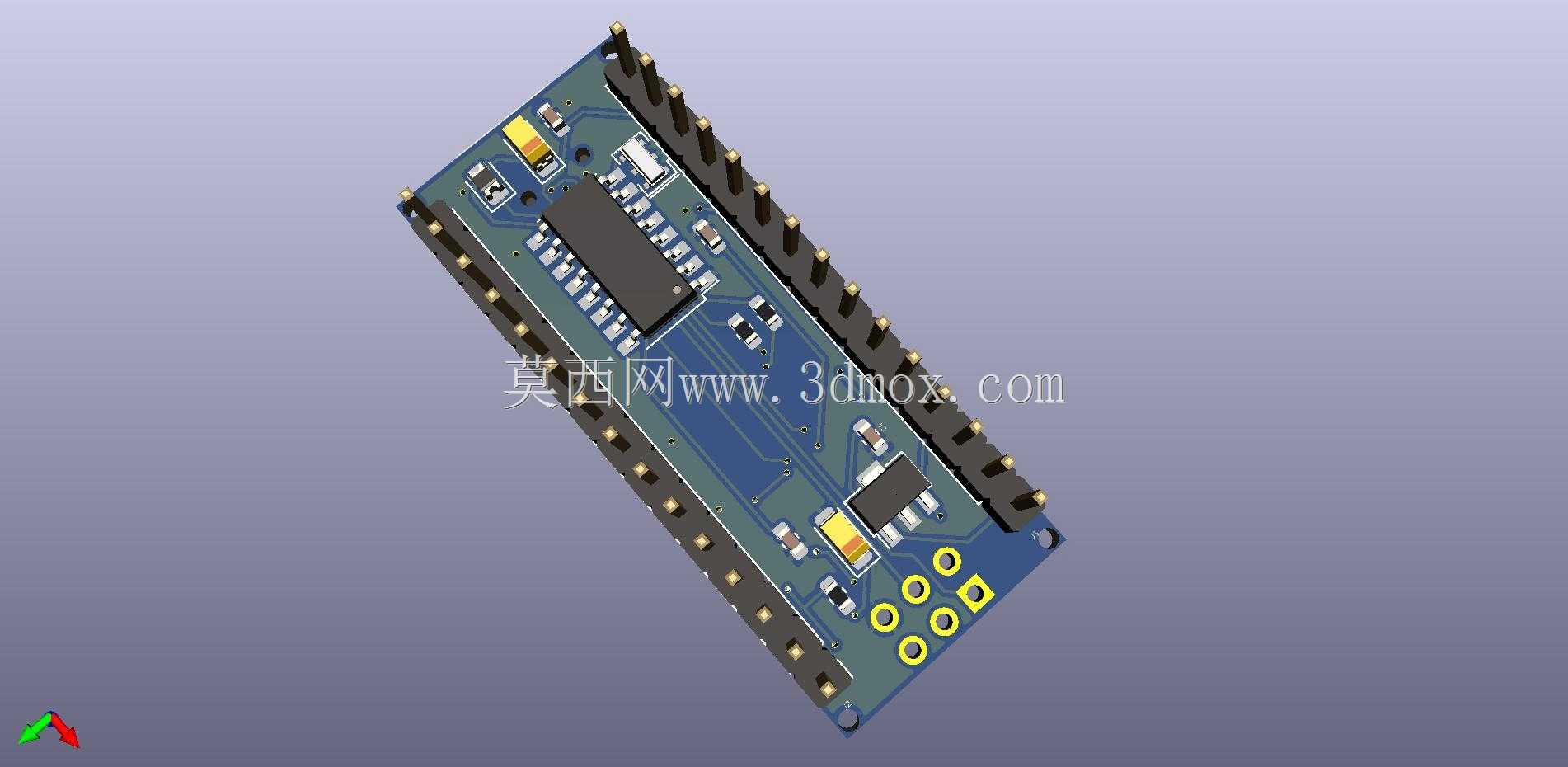

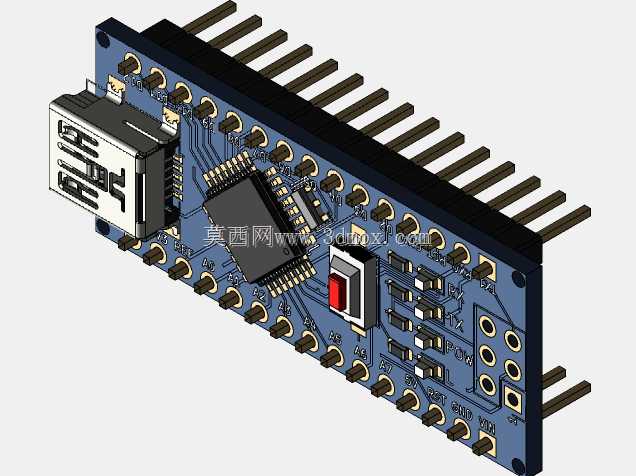

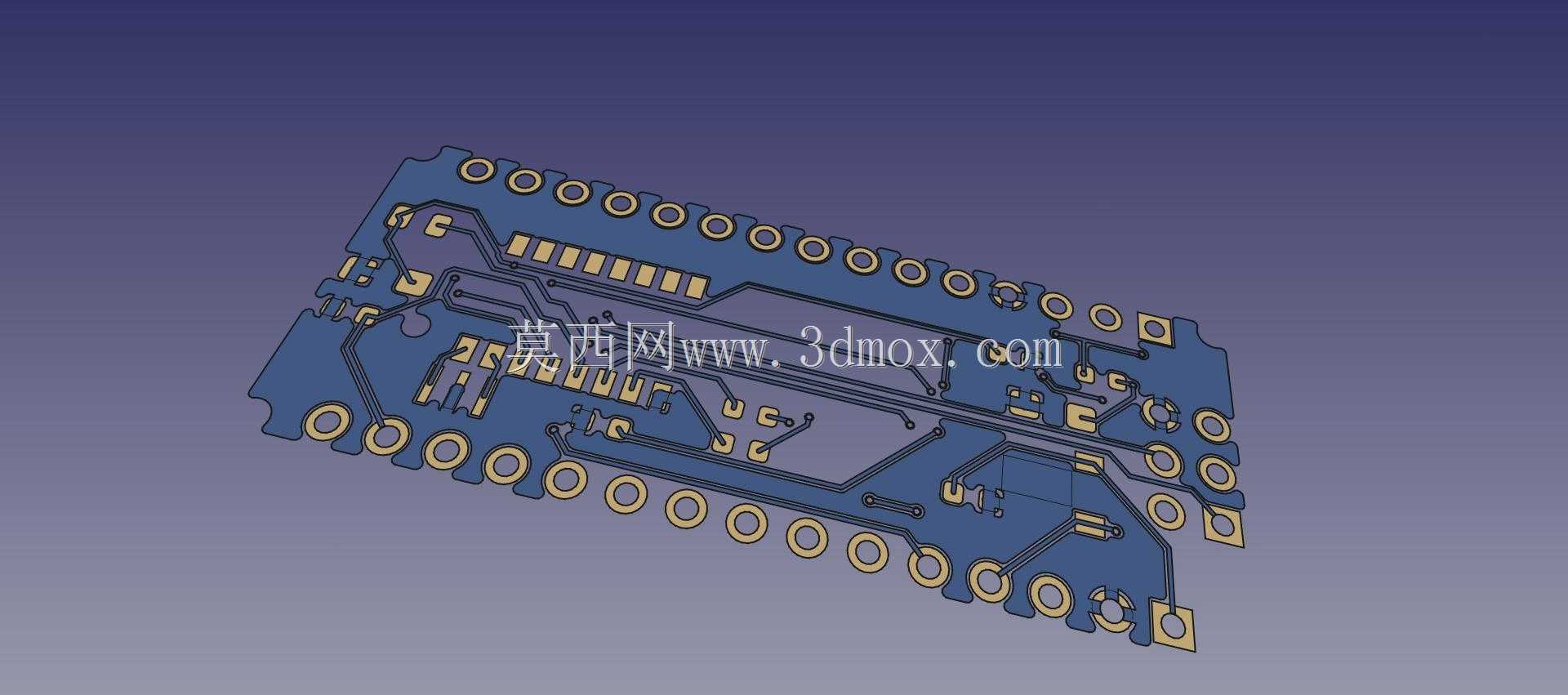

板上的复位按键特意选了6*6mm的轻触开关，而不是同尺寸开发板常用的3*3mm规格，小按键在嵌入式设备调试时经常因为手指按偏触发失败，大尺寸按键的触发面更大，就算带着防静电手套操作也能准确触发。CH340芯片的周边走线做了等长处理，USB差分对的走线长度差控制在0.15mm以内，避免高速通讯时出现信号丢包的问题，芯片下方特意没有铺铜，减少信号串扰的同时也避免焊接时因为铜箔散热太快导致虚焊。电源引脚的走线宽度做到了1mm，能承载最大500mA的电流，外接传感器模块时不会因为线损导致电压跌落。

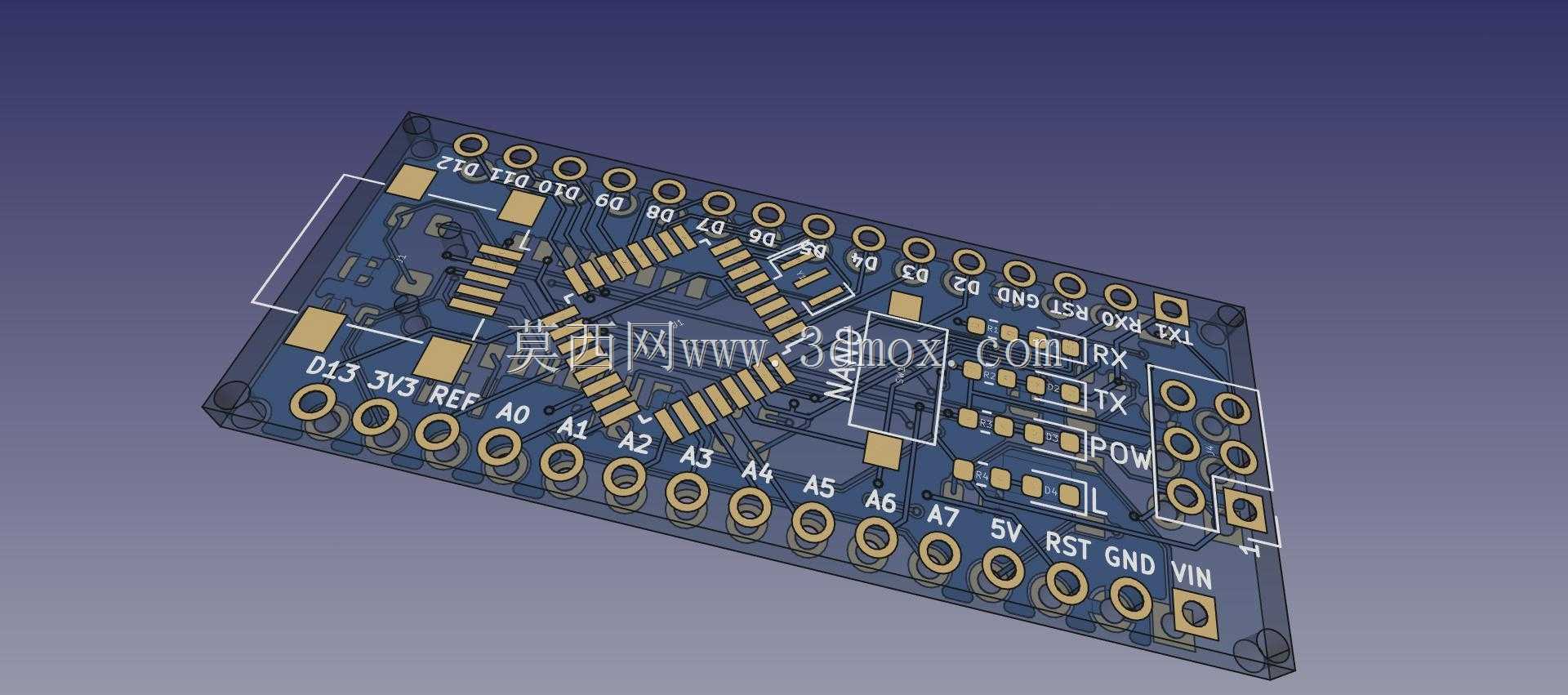

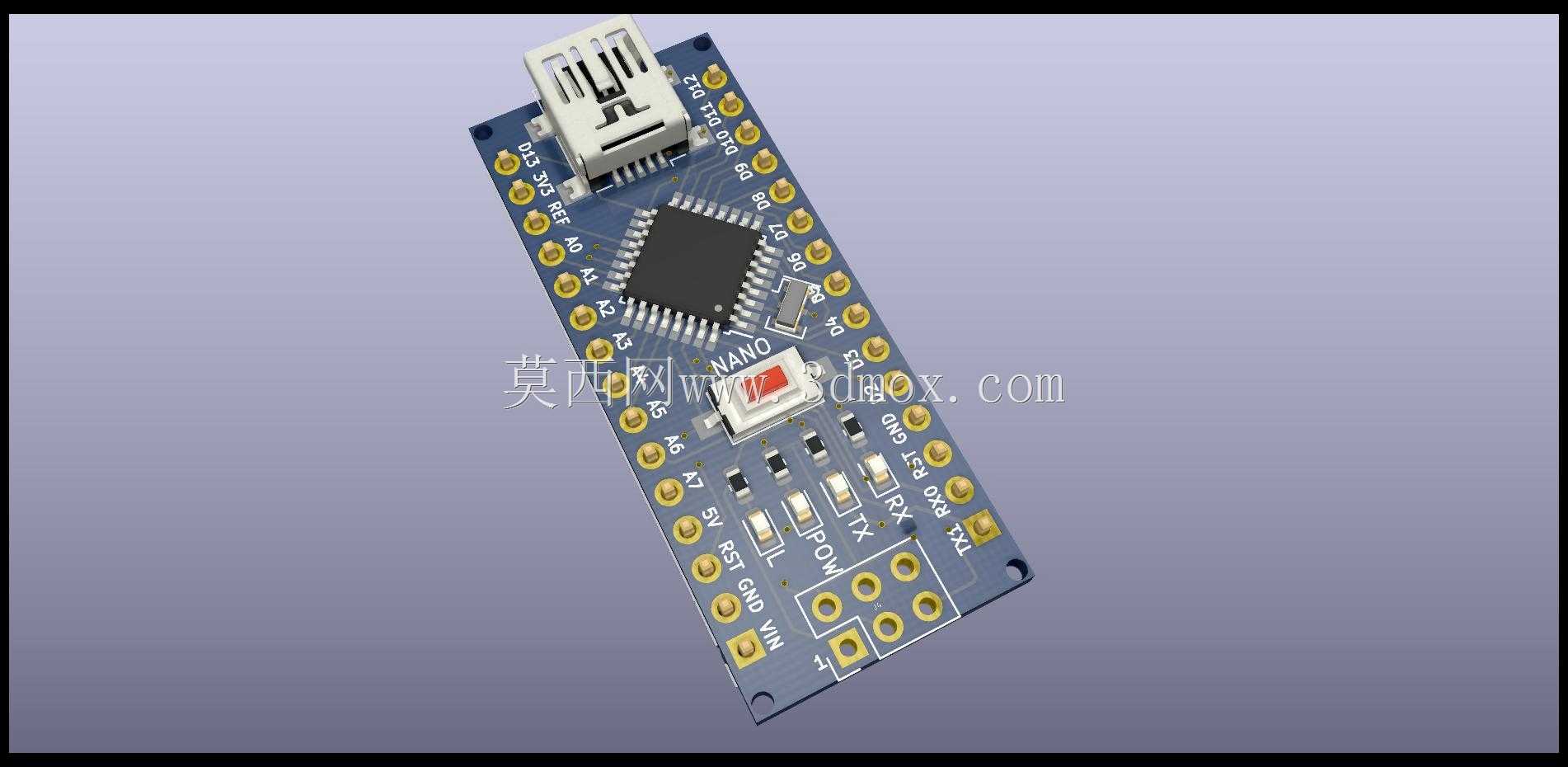

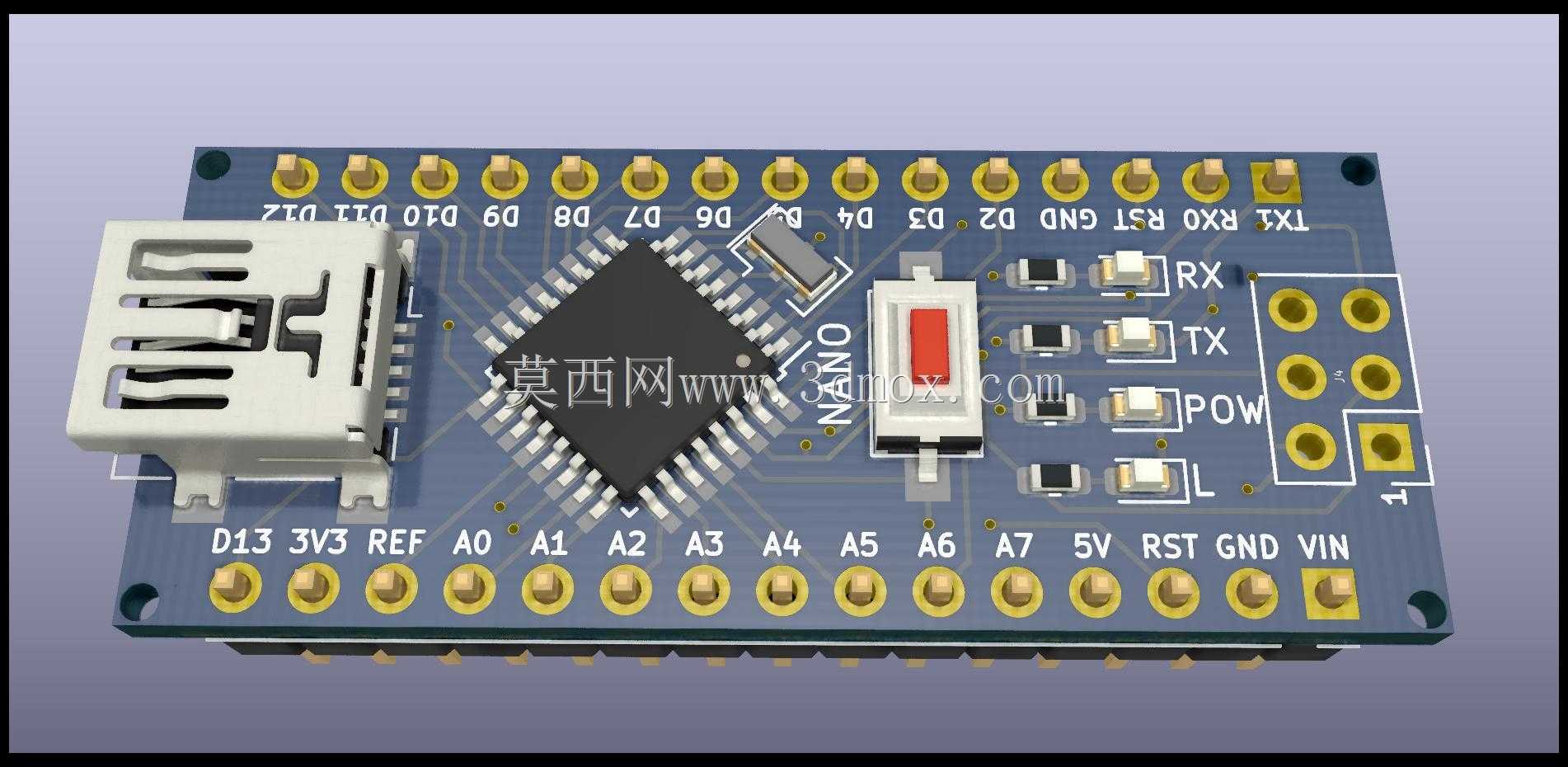

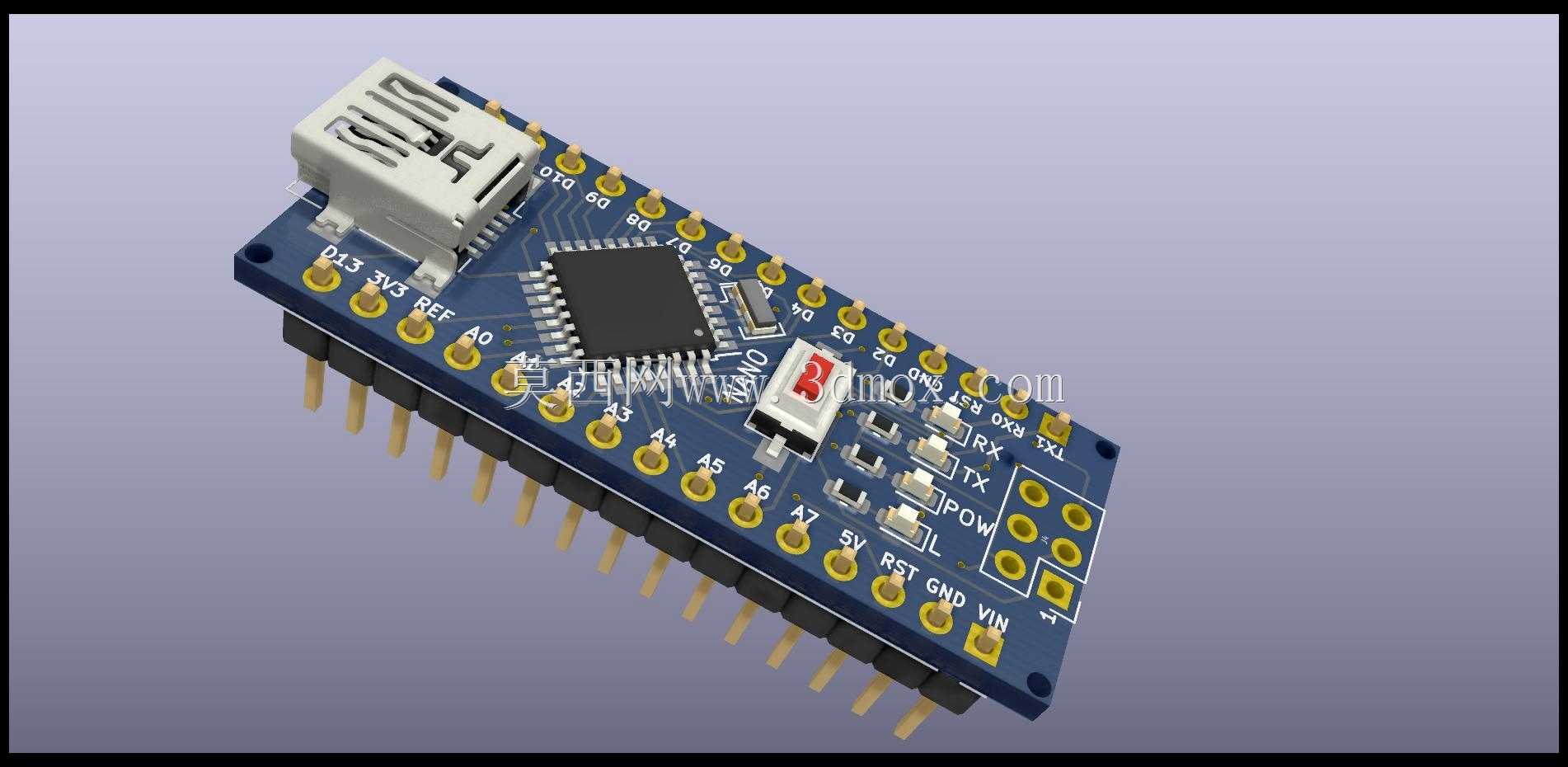

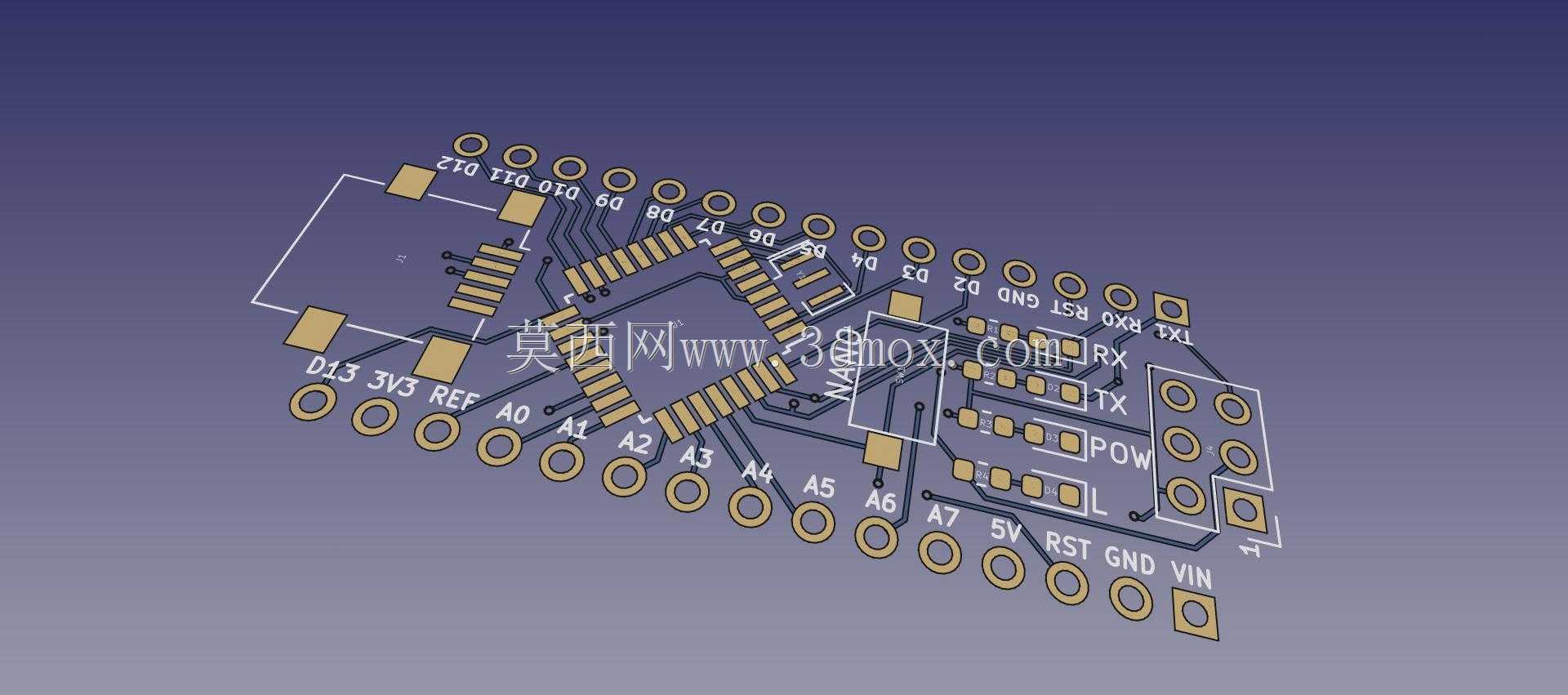

排针的引脚定义丝印直接印在排针外侧，不用翻查原理图就能快速找到对应的IO口，丝印的字体高度选了1.2mm，就算是批量生产时的丝印公差，也能清晰辨认每个引脚的功能。板边做了0.3mm的圆角处理，不会像直角板边那样在拿取时刮伤手指，也方便装入3D打印的外壳时顺利对位。晶振的布局距离CH340芯片的时钟引脚不足3mm，走线尽可能短，减少外部电磁干扰对时钟信号的影响，晶振下方也做了局部铺地屏蔽，进一步提升通讯稳定性。

整个板子的元件排布没有出现高低元件干涉的问题，最高的USB接口和排针高度差控制在0.5mm以内，就算叠放两块板子做原型验证，也不会出现元件挤压损坏的情况。电源指示灯的位置选在板子角落，插上数据线后不用特意找角度就能看到供电状态，指示灯的限流电阻选了1kΩ，亮度适中不会在暗光环境下刺眼，也不会因为电流过大缩短LED寿命。
